Генератор сигналов пациента УИЧД

Описание

Генератор сигналов пациента УИЧД — специализированное средство измерений для воспроизведения заданной частоты дыхания при проверке капнометров и капнометрических каналов медицинских мониторов.

Прибор применяется с оборудованием, предназначенным для контроля содержания или парциального давления углекислого газа в выдыхаемой газовой смеси в течение дыхательного цикла пациента. Основная задача УИЧД — формирование воспроизводимого дыхательного цикла, необходимого для проверки правильности определения частоты дыхания обслуживаемым медицинским прибором.

Принцип действия основан на электронном управлении циклическим открытием и закрытием воздушных клапанов. Пользователь задаёт частоту переключения и коэффициент заполнения — соотношение фаз цикла. Такая схема позволяет воспроизводить частоту дыхания в широком диапазоне и использовать прибор для объективного инструментального контроля капнометрического оборудования.

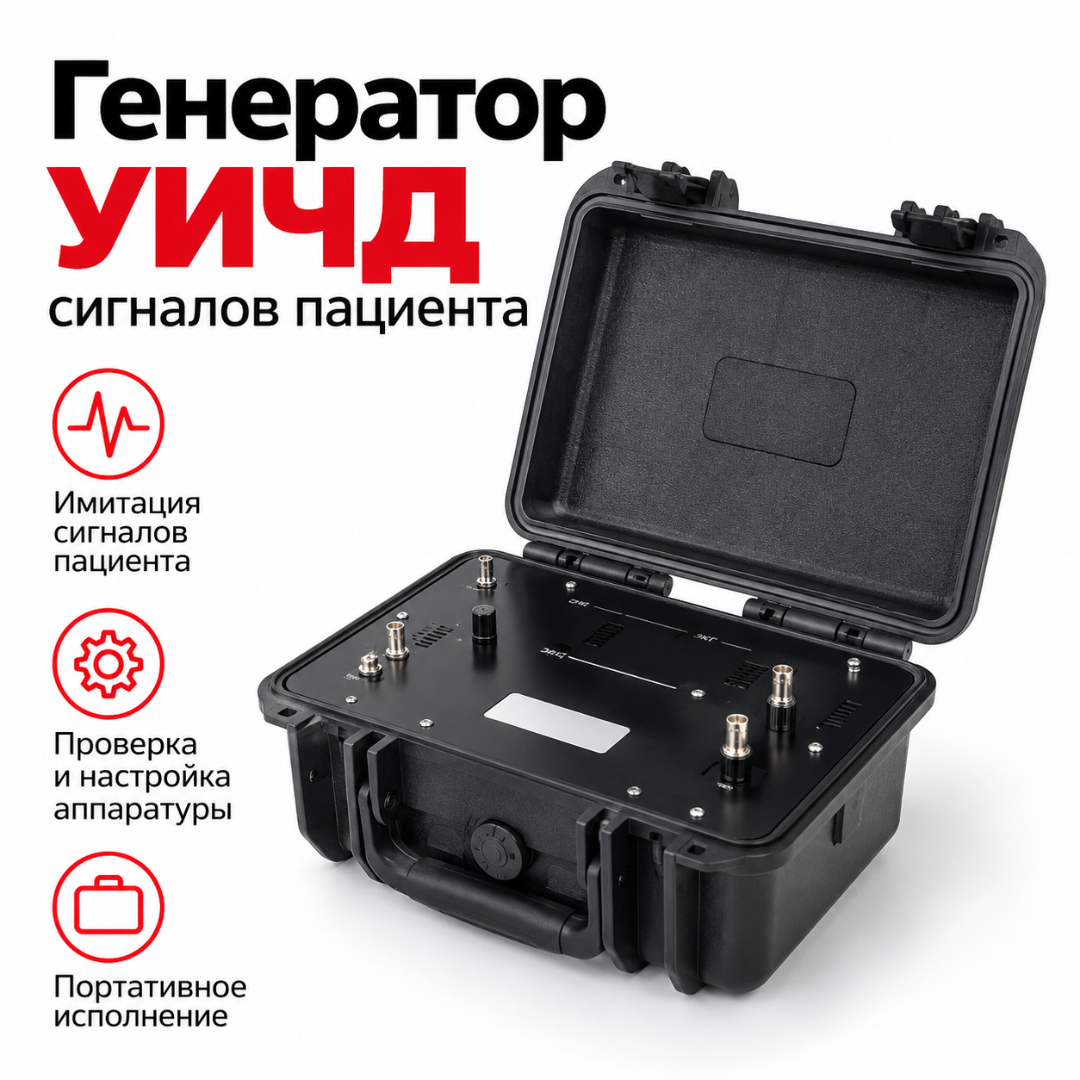

УИЧД выполнен в пластиковом противоударном пыле- и влагозащищённом переносном кейсе. На панели расположены дисплей, органы управления, входные и выходные пневматические фитинги и разъём питания. Автономная работа обеспечивается встроенным аккумулятором.

Назначение

УИЧД предназначен для воспроизведения частоты дыхания при метрологическом и техническом обслуживании капнометров и каналов капнометрии медицинских мониторов.

Основные задачи:

• проверка правильности измерения частоты дыхания капнометром
• контроль канала капнометрии медицинского монитора
• воспроизведение заданной частоты дыхательных циклов
• проверка оборудования при техническом обслуживании
• контроль после ремонта и регулировки
• метрологическое обслуживание капнометрического оборудования
• проведение испытаний медицинских мониторов и капнометров
• проверка стабильности измерительного канала частоты дыхания
• воспроизведение различных значений коэффициента заполнения дыхательного цикла
• контроль оборудования в лабораторных и сервисных условиях
• Важно: УИЧД воспроизводит частоту дыхания. Он не является генератором поверочных газовых смесей CO₂ и сам по себе не воспроизводит заданную концентрацию углекислого газа.

Преимущества

• Широкий диапазон воспроизведения частоты дыхания от 1 до 150 мин⁻¹
• Высокая точность воспроизведения с допускаемой относительной погрешностью ±0,1 %
• Дискретность установки частоты дыхания 1 мин⁻¹
• Регулируемый коэффициент заполнения от 10 до 90 %
• Два рабочих канала
• Возможность изменения параметров дыхательного цикла пользователем
• OLED-дисплей для отображения заданных параметров
• Встроенный аккумулятор для автономной работы
• Переносное исполнение для использования в сервисных и метрологических работах
• Противоударный пыле- и влагозащищённый кейс
• Наличие четырёх шлангов для внешних подключений в штатном комплекте
• Утверждённый тип средства измерений
• Регистрация в Государственном реестре средств измерений РФ № 88385-23
• Межповерочный интервал 1 год
• Серийное производство
• Нормируемые метрологические характеристики подтверждены описанием типа средства измерений
• Применение

УИЧД применяется при обслуживании медицинской техники, в которой частота дыхания определяется по капнометрическому каналу.

Основные сценарии применения:

• метрологическое обслуживание капнометров
• техническое обслуживание капнометров
• проверка каналов капнометрии мониторов пациента
• испытания медицинских мониторов
• контроль оборудования после ремонта
• контроль после замены или настройки капнометрического модуля
• лабораторные испытания систем мониторинга дыхания
• сервисное обслуживание медицинской техники
• периодический контроль характеристик оборудования
• проверка корректности определения частоты дыхания
• испытания оборудования для мониторинга дыхательных газов

Прибор ориентирован именно на воспроизведение дыхательной частоты по пневматическому каналу. В Государственном реестре его назначение определено как воспроизведение частоты дыхания, а техническая документация связывает требования к прибору с ГОСТ Р ИСО 80601-2-55-2015 для мониторов дыхательных смесей.

Подходит для учреждений

• метрологические лаборатории
• испытательные лаборатории
• сервисные центры медицинской техники
• организации технического обслуживания медицинских изделий
• предприятия по ремонту медицинского оборудования
• производители медицинских мониторов
• производители капнометров
• отделы технического контроля производителей медицинской техники
• инженерные службы больниц и клиник
• многопрофильные медицинские организации
• анестезиологические отделения с собственной инженерной службой
• отделения реанимации и интенсивной терапии с технической службой
• центры стандартизации и метрологии
• организации, выполняющие испытания медицинских изделий
• службы метрологического обеспечения медицинских организаций
• организации, комплектующие оборудование для обслуживания медицинской техники

Оснащение / комплектация

Генератор сигналов пациента УИЧД: 1 шт.
Зарядное устройство (источник питания): 1 шт.
Шланги для внешних подключений: 4 шт.
Руководство по эксплуатации 20110682.407219.001 РЭ: 1 экз.

Руководство по эксплуатации допускается поставлять в электронном виде.
