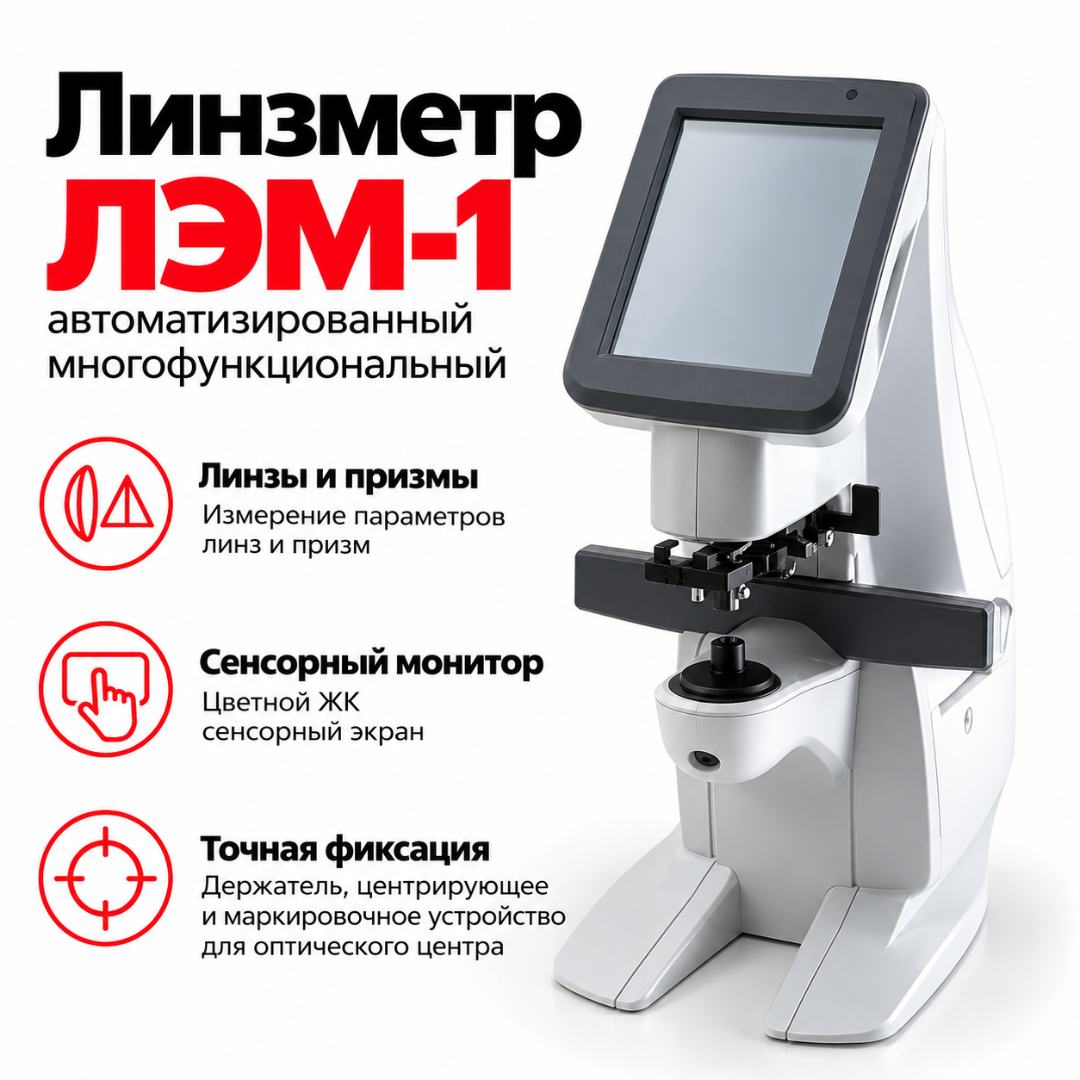

Линзметр автоматизированный многофункциональный ЛЭМ-1

Описание

ЛЭМ-1 — автоматизированный многофункциональный линзметр, предназначенный для высокоточных измерений параметров линз и призм при поверке наборов пробных очковых линз, пробных призм и скиаскопических линеек. Прибор относится к средствам измерений и зарегистрирован в Государственном реестре СИ РФ под № 76075-19.

Принцип действия основан на геометрической оптике и автоматическом цифровом анализе изображения сетки коллиматора. После установки измеряемой линзы цифровая камера автоматически формирует резкое изображение сетки, а встроенная вычислительная система анализирует его и определяет оптические параметры исследуемого элемента.

Такой принцип позволяет использовать ЛЭМ-1 как специализированное метрологическое средство для контроля очковой оптики, а не только как прибор визуального определения параметров линзы.

В конструкцию также входят центрирующее устройство для фиксации измеряемых элементов и маркировочный узел, позволяющий отмечать оптический центр и направление главных сечений линзы.

Назначение

ЛЭМ-1 предназначен для измерения параметров линз и призм при поверке:

• наборов пробных очковых линз
• пробных сферических линз
• пробных цилиндрических линз
• пробных оптических призм
• скиаскопических линеек

Прибор позволяет выполнять:

• измерение сферической вершинной рефракции
• определение цилиндрической вершинной рефракции
• измерение призматического действия
• определение угловых параметров
• определение направления главных сечений
• контроль положения оптического центра
• маркировку оптического центра
• маркировку направления оси
• фиксацию измеряемой линзы с помощью центрирующего устройства
• метрологический контроль средств очковой оптики
• Назначение именно для поверочных работ с наборами пробных линз, призм и скиаскопическими линейками закреплено в утверждённом описании типа средства измерений.

Преимущества

• Диапазон измерения сферической вершинной рефракции от −25 до +25 дптр
• Измерение призматического действия от 0,5 до 12 пр дптр
• Диапазон показаний цилиндрической рефракции от −10 до +10 дптр
• Отображение призматического действия до 20 пр дптр
• Угловая шкала от 1 до 180°
• Минимальная дискретность показаний рефракции 0,01 дптр
• Автоматический цифровой анализ изображения
• Встроенная цифровая фотокамера
• Автоматическая фокусировка изображения сетки коллиматора
• Центрирующее устройство для фиксации измеряемой линзы
• Маркировочный узел для обозначения оптического центра и направления главных сечений
• Сенсорный цветной TFT LCD-дисплей 5,7"
• Интерфейсы RS-232C и USB
• Встроенное программное обеспечение для управления и обработки измерений
• Высокий уровень защиты метрологически значимого программного обеспечения
• Утверждённый тип средства измерений
• Регистрация в ГРСИ № 76075-19
• Межповерочный интервал 1 год
• Серийное производство
• Соответствие метрологическим требованиям для поверки средств очковой оптики
• Метрологические характеристики ЛЭМ-1 подтверждены описанием типа средства измерений и методикой поверки МП 014.М44-19.

Применение

Основное применение ЛЭМ-1 — метрологическое обеспечение средств очковой оптики.

Прибор используется для:

• первичной и периодической поверки наборов пробных очковых линз
• поверки наборов пробных призм
• поверки скиаскопических линеек
• измерения оптической силы линз
• проверки сферической и цилиндрической вершинной рефракции
• контроля призматического действия
• проверки угловых параметров
• оценки точности положения оптического центра
• контроля маркировочных характеристик линз
• метрологического контроля офтальмологической измерительной оснастки
• проведения работ в поверочных и метрологических лабораториях
• Методика поверки ЛЭМ-1 разработана ФГУП «ВНИИОФИ». Для поверки самого прибора предусмотрено применение средств, обеспечивающих передачу единиц оптической силы очковой оптики от соответствующей государственной поверочной схемы.

Практическое применение ЛЭМ-1 именно в государственных метрологических центрах подтверждается эксплуатацией прибора ЦСМ Росстандарта для поверки линз и призм.

Подходит для учреждений

• центры стандартизации, метрологии и испытаний
• аккредитованные поверочные лаборатории
• метрологические лаборатории
• испытательные лаборатории
• организации, выполняющие поверку средств измерений
• производители офтальмологических средств измерений
• производители наборов пробных очковых линз
• производители оптических призм
• предприятия медицинской и офтальмологической оптики
• службы метрологического обеспечения
• научно-исследовательские учреждения в области оптики
• лаборатории контроля качества оптических изделий
• организации, обслуживающие средства измерений очковой оптики

Оснащение / комплектация

Основной блок линзметра LM-7: 1 шт.
Центрирующее устройство: 1 шт.
Кабель электропитания сетевой: 1 шт.
Кабель соединительный: 1 шт.
Чехол пылезащитный: 1 шт.
Комплект запасных частей и принадлежностей: 1 комплект
Диск с драйверами установки USB-порта: 1 шт., опция
Руководство по эксплуатации: 1 экз.
Методика поверки МП 014.М44-19: 1 экз.
