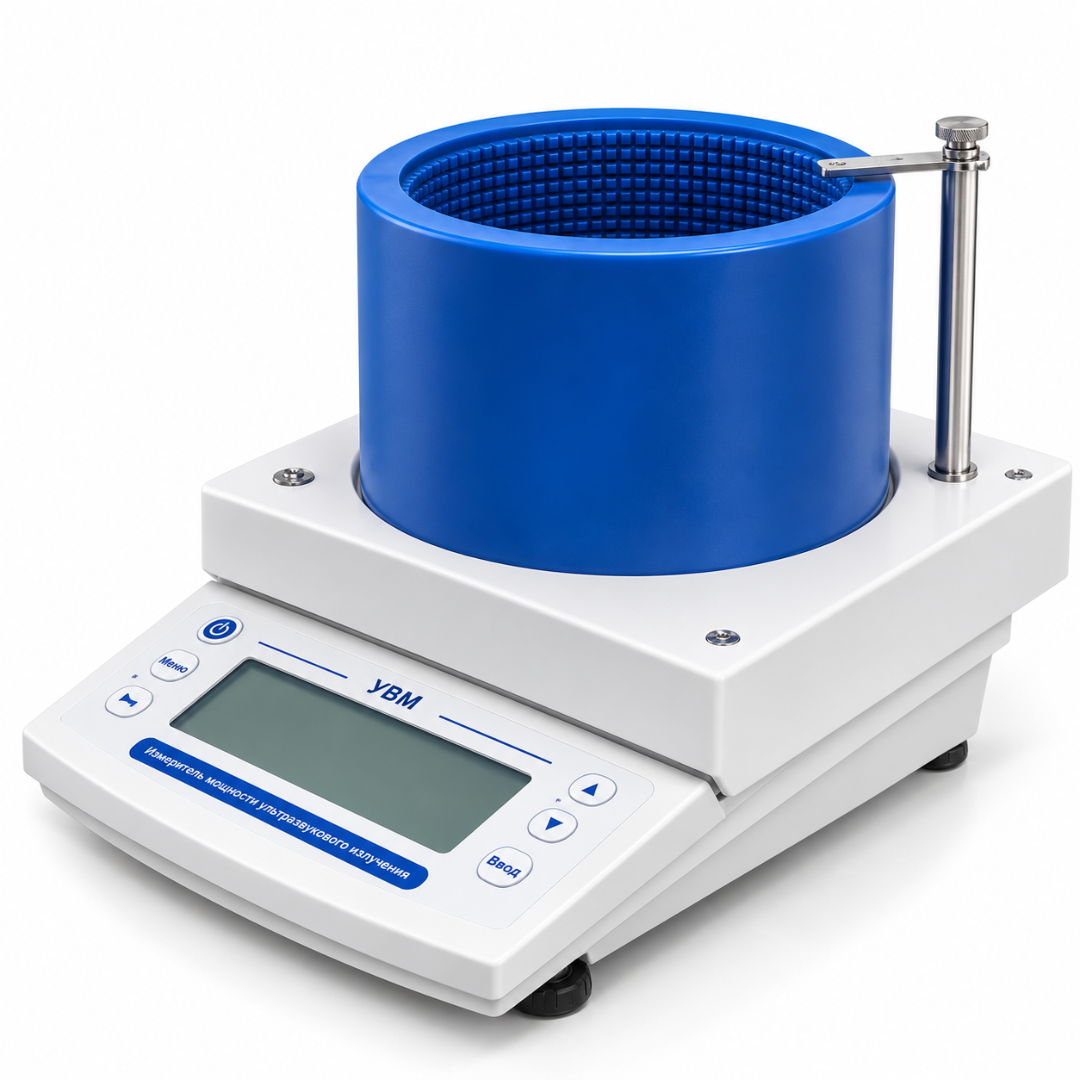

Измеритель мощности ультразвукового излучения УВМ

Описание

УВМ — измеритель мощности ультразвукового излучения, предназначенный для измерения мощности коллимированного пучка ультразвуковой энергии в воде. Прибор рассчитан на работу с плоскими излучателями, размер рабочей поверхности которых не превышает 50 мм.

Принцип измерения основан на гравитационном уравновешивании радиационного воздействия ультразвуковой волны. Излучение исследуемого преобразователя направляется вертикально вниз на находящуюся в воде выпуклую коническую отражающую мишень. Возникающее под действием ультразвуковой волны изменение показаний весового механизма пропорционально мощности излучения. Все ПИзмерительный резервуар выполнен из поглощающего материала и имеет профиль стенок, способствующий поглощению отражённых ультразвуковых колебаний. Для установки исследуемого излучателя предусмотрен отдельный узел позиционирования.

Назначение

Измеритель УВМ предназначен для количественного контроля мощности ультразвукового излучения в воде.

Основные задачи прибора:

• измерение фактической мощности ультразвукового излучения
• контроль выходных параметров ультразвуковых излучателей
• проверка плоских ультразвуковых преобразователей с рабочей поверхностью до 50 мм
• контроль медицинского ультразвукового оборудования при техническом обслуживании
• проведение метрологических и испытательных работ
• контроль оборудования после ремонта и регулировки
• проверка стабильности выходной мощности ультразвукового излучателя
• инструментальный контроль аппаратов ультразвуковой терапии, соответствующих диапазонам и условиям применения измерителя

УВМ указан в ГОСТ Р 70479-2022 и ГОСТ Р 70480-2022 среди средств испытаний аппаратов и излучателей для ультразвуковой терапии. Для него приводятся диапазон мощности до 15 Вт, частотный диапазон 0,8–12 МГц и погрешность не более 10 %.

Преимущества

• Утверждённый тип средства измерений РФ № 74228-19
• Измерительный диапазон мощности от 0,15 до 15 Вт
• Широкий рабочий частотный диапазон от 0,8 до 12 МГц
• Доверительные границы относительной погрешности измерения мощности 10 %
• Разрешение индикации мощности 1 мВт
• Время одного измерения не более 3 секунд
• Работа с плоскими ультразвуковыми излучателями диаметром до 50 мм
• Измерение непосредственно в водной среде
• Узел позиционирования обеспечивает установку исследуемого излучателя над измерительной мишенью
• Отражающая коническая мишень и поглощающий резервуар реализуют специализированную схему измерения мощности ультразвука
• Переносной комплект размещается в транспортировочном кейсе
• Предусмотрена официальная методика поверки 651-18-058МП

Метрологические и технические параметры подтверждены описанием утверждённого типа средства измерений. (Ошибка 404)

Применение

УВМ применяется при испытаниях, контроле технического состояния и метрологическом обеспечении медицинского оборудования, работа которого связана с формированием ультразвукового излучения в пределах характеристик измерителя.

Основные области применения:

• аппараты ультразвуковой терапии
• ультразвуковые терапевтические излучатели
• контроль выходной мощности ультразвуковых преобразователей
• сервисное обслуживание медицинского оборудования
• контроль после ремонта или регулировки
• испытания ультразвукового оборудования
• метрологический контроль средств медицинской техники
• лабораторные измерения мощности ультразвукового излучения в воде
• оснащение организаций технического обслуживания медицинских изделий

Тип оборудования «измеритель мощности ультразвукового излучения» входит в перечень средств измерений для технического обслуживания отдельных групп медицинских изделий по Постановлению Правительства РФ № 2129, в том числе для физиотерапевтических медицинских изделий. Необходимость конкретного УВМ определяется заявленным перечнем работ, группой медицинских изделий и действующими лицензионными требованиями. Гарант

Подходит для учреждений

• медицинские организации
• физиотерапевтические отделения
• больницы и клиники с ультразвуковой терапевтической аппаратурой
• сервисные центры медицинской техники
• организации технического обслуживания медицинских изделий
• испытательные лаборатории
• метрологические лаборатории
• центры метрологического сопровождения
• производители медицинского ультразвукового оборудования
• предприятия по ремонту медицинской техники
• отделы главного метролога
• инженерно-технические службы медицинских организаций
• организации, выполняющие контроль технического состояния медицинской техники
• организации, формирующие комплекты оборудования для ТОМИ

Оснащение / комплектация

Измеритель мощности ультразвукового излучения УВМ: 1 шт.
Адаптер питания 9 В 500 мА: 1 шт.
Резервуар: 1 шт.
Узел позиционирования излучателя: 1 шт.
Мишень с коромыслом: 1 шт.
Гиря 1 г в футляре: 1 шт.
Пинцет: 1 шт.
Позиционер: 1 шт.
Зеркальце: 1 шт.
Кейс: 1 шт.
Руководство по эксплуатации: 1 экз.
Формуляр: 1 экз.
Методика поверки 651-18-058МП: 1 экз.
