Фантом водный дозиметрический для лучевой терапии

Описание

Водный дозиметрический фантом представляет собой герметичный прозрачный резервуар, который при работе заполняется водой и формирует тканеэквивалентную среду для дозиметрических измерений ионизирующего излучения.

Вода является стандартной средой клинической дозиметрии: РД 50-691-89 указывает её как типовое тканеэквивалентное вещество и устанавливает для типового водного фантома размеры 30×30×30 см.

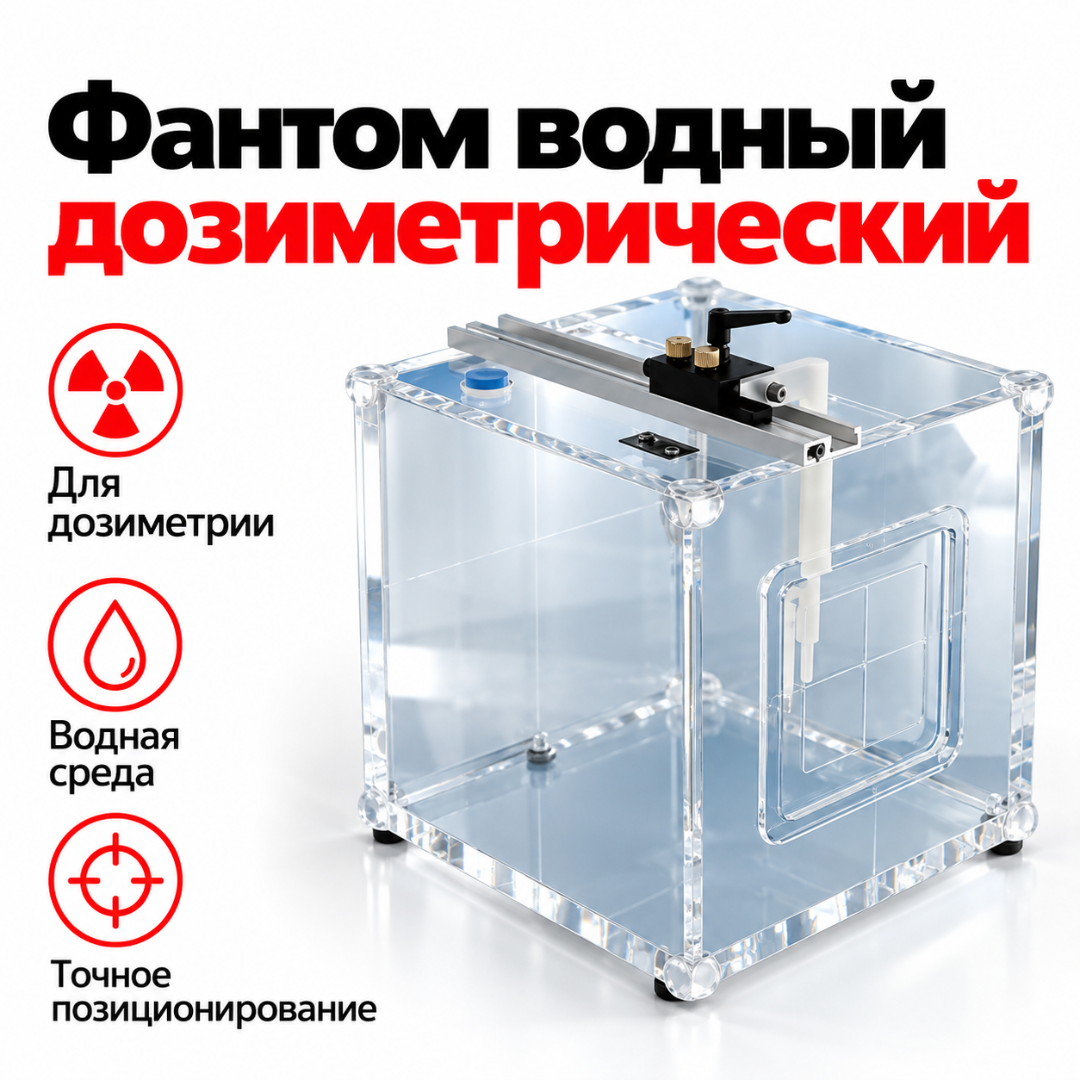

Рассматриваемое исполнение имеет габариты 300×300×300 мм и изготовлено из прозрачного оргстекла. В конструкции предусмотрено входное окно уменьшенной толщины, через которое пучок излучения поступает в водный объём фантома.

Для установки детектора используется цилиндрический адаптер под ионизационную камеру. Верхняя алюминиевая направляющая с линейной шкалой позволяет изменять расстояние между входной поверхностью и центром камеры, то есть выполнять измерения при различной глубине расположения детектора.

Это позволяет применять фантом при клинической дозиметрии, контроле радиотерапевтических установок, радиационном контроле и работах с ионизационными камерами.

Назначение

Фантом предназначен для:

• измерения поглощённой дозы в воде
• измерения поглощённой дозы фотонного излучения
• измерений в электронных пучках
• проведения дозиметрии при дистанционной лучевой терапии
• дозиметрического контроля гамма-терапевтических аппаратов
• дозиметрии рентгеновских и рентгенотерапевтических аппаратов
• размещения ионизационной камеры в водной тканеэквивалентной среде
• изменения глубины расположения ионизационной камеры
• поверки и калибровки ионизационных камер в составе соответствующей измерительной схемы
• контроля параметров терапевтических пучков
• проведения клинических дозиметрических измерений
• технического и радиационного контроля оборудования

РД 50-691-89 непосредственно предусматривает использование водного фантома совместно с клиническим дозиметром и ионизационной камерой при определении поглощённой дозы высокоэнергетического фотонного и электронного излучения.

Преимущества

• Типовой рабочий объём 300×300×300 мм для клинической дозиметрии
• Использование воды как тканеэквивалентной дозиметрической среды
• Прозрачный корпус позволяет визуально контролировать заполнение и положение элементов
• Толщина основных стенок 15 мм обеспечивает механическую жёсткость конструкции
• Входное окно выполнено с уменьшенной толщиной 3 мм
• Предусмотрен отдельный адаптер для установки ионизационной камеры
• Положение камеры по глубине может изменяться с помощью направляющей
• Линейная шкала облегчает воспроизводимое позиционирование детектора
• Три регулируемые опоры позволяют горизонтировать фантом
• Внешние углы защищены полиуретановыми элементами
• Может применяться с различными дозиметрическими системами при наличии соответствующего адаптера и методики измерений
• Соответствует геометрическим требованиям п. 3.1.1 РД 50-691-89 к типовому водному фантомному объёму
• Не требует сложной автоматизированной сканирующей системы для задач стационарной дозиметрии

Применение

Основная область использования — дозиметрическое обеспечение дистанционной лучевой терапии.

Фантом может применяться при:

• дозиметрии медицинских линейных ускорителей
• контроле фотонных терапевтических пучков
• измерениях электронных терапевтических пучков
• работе с гамма-терапевтическими аппаратами
• дозиметрическом контроле рентгенотерапевтических установок
• измерении поглощённой дозы и мощности поглощённой дозы
• проверке рабочих дозиметров
• калибровочных работах с ионизационными камерами
• радиационном контроле рентгеновского оборудования
• контроле оборудования после ремонта, настройки или технического обслуживания
• работах служб медицинской физики
• испытаниях радиотерапевтического и рентгеновского оборудования
• производственном контроле в рентгеновских кабинетах

Для гамма-терапевтических аппаратов и ускорителей электронов РД 50-691-89 предусматривает проведение измерений поглощённой дозы в водном фантоме; вода используется как базовая среда для клинической дозиметрии.

Водный фантом размером 300×300×300 мм также применяется при радиационном контроле в помещениях дистанционной лучевой терапии как тканеэквивалентный объект.

Подходит для учреждений

• онкологические диспансеры
• онкологические центры
• радиотерапевтические центры
• отделения дистанционной лучевой терапии
• отделения радиологии
• службы медицинской физики
• радиологические медицинские организации
• медицинские организации с линейными ускорителями
• медицинские организации с гамма-терапевтическими аппаратами
• рентгенотерапевтические отделения
• федеральные медицинские центры
• научно-исследовательские институты онкологии и радиологии
• дозиметрические лаборатории
• испытательные лаборатории
• метрологические лаборатории
• организации технического обслуживания радиологического оборудования
• производители радиотерапевтической техники
• организации производственного радиационного контроля
• Оснащение / комплектация

Фантом водный дозиметрический: 1 шт.
Адаптер для установки ионизационной камеры: 1 шт., конструктивная часть фантома
Направляющая с линейной шкалой: 1 шт., конструктивная часть фантома
Регулируемые опоры: 3 шт., конструктивная часть фантома
Паспорт: 1 шт.

Ионизационная камера, дозиметр и другие средства измерений в подтверждённую штатную комплектацию данного фантома не входят.
