Комплект мер внутриглазного давления динамических МОД-1

Описание

МОД-1 — комплект динамических мер внутриглазного давления, предназначенный для передачи единицы ВГД бесконтактным офтальмологическим тонометрам при проведении поверки и испытаний. В Государственном реестре средств измерений комплект зарегистрирован под № 62491-15.

Каждая мера представляет собой полусферу со специальной силиконовой рабочей поверхностью. Меры отличаются упругостью материала, благодаря чему каждая из них имитирует определённое значение внутриглазного давления. В комплект входят три меры — 10, 20 и 30 мм рт. ст.

При поверке бесконтактный тонометр выполняет измерение по контрольной мере так же, как при определении ВГД. Полученное показание сравнивается с установленным значением меры, что позволяет определить метрологические характеристики проверяемого прибора.

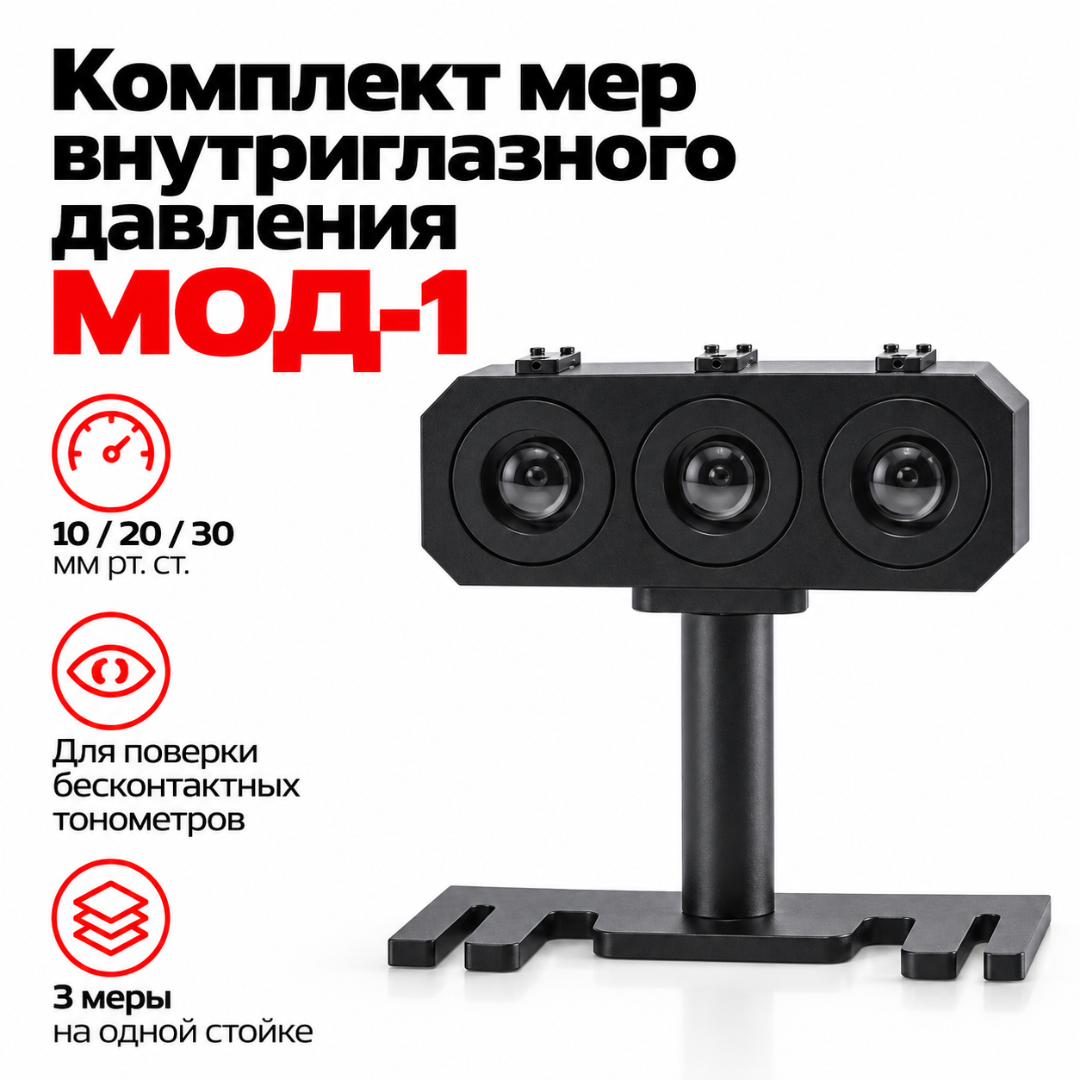

Меры устанавливаются в специальную стойку. Конструкция позволяет одновременно разместить все три контрольные меры, что упрощает последовательную проверку тонометра в нескольких точках диапазона. Для защиты от механических повреждений и загрязнений комплект размещается в металлическом футляре.

Назначение

МОД-1 предназначен для метрологического обеспечения бесконтактных тонометров внутриглазного давления.

Комплект применяется для:

• передачи единицы внутриглазного давления
• воспроизведения контрольных значений ВГД
• поверки бесконтактных офтальмологических тонометров
• испытаний тонометров внутриглазного давления
• проверки погрешности измерения ВГД
• контроля точности показаний тонометра
• метрологического контроля после ремонта
• проверки после регулировки и технического обслуживания
• испытаний при производстве офтальмологического оборудования
• метрологического обеспечения бесконтактной офтальмотонометрии

Назначение комплекта именно для поверки и испытаний бесконтактных тонометров подтверждено описанием типа средства измерений и официальной технической информацией разработчика.

Преимущества

• Три контрольные точки внутриглазного давления: 10, 20 и 30 мм рт. ст.
• Предел допускаемой абсолютной погрешности воспроизведения ВГД ±2 мм рт. ст.
• Каждая мера имеет индивидуально заданную упругость силиконовой поверхности
• Форма меры адаптирована для работы с бесконтактным методом измерения ВГД
• Номинальное значение давления указано непосредственно на оправе каждой меры
• Металлическая оправа защищает рабочую меру и обеспечивает стабильность установки
• Пломбирование предотвращает несанкционированное изменение метрологических параметров меры
• Универсальная стойка позволяет одновременно установить три меры
• Металлический футляр защищает комплект при хранении и транспортировании
• Компактная масса комплекта — не более 1,2 кг
• Регистрация в Государственном реестре средств измерений РФ № 62491-15
• Межповерочный интервал 1 год
• Методика поверки МП 007.М44-15
• Соответствие требованиям, связанным с ГОСТ Р ИСО 8612-2010 «Приборы офтальмологические. Тонометры»
• Используется как средство поверки реальных моделей бесконтактных тонометров, включая NCT-200

Применение

МОД-1 применяется при метрологическом контроле медицинских приборов, измеряющих внутриглазное давление бесконтактным методом.

Основные сценарии:

• первичная поверка бесконтактного тонометра
• периодическая поверка тонометра
• контроль прибора после ремонта
• проверка после регулировки
• испытания бесконтактных тонометров
• контроль погрешности измерения ВГД
• метрологическое сопровождение офтальмологических приборов
• производственные испытания тонометрического оборудования
• контроль качества выпускаемых тонометров
• оснащение поверочных и метрологических лабораторий

Практическое применение МОД-1 подтверждено ЦСМ: комплект используется для поверки бесконтактных тонометров и позволяет проводить проверку на трёх значениях внутриглазного давления — 10, 20 и 30 мм рт. ст.

В методике поверки бесконтактного тонометра NCT-200 МОД-1 № 62491-15 непосредственно указан как основное средство поверки.

Подходит для учреждений

• центры стандартизации и метрологии
• государственные региональные центры метрологии
• аккредитованные поверочные лаборатории
• метрологические лаборатории
• испытательные лаборатории
• производители офтальмологических тонометров
• отделы технического контроля производителей медицинской техники
• сервисные центры офтальмологического оборудования
• предприятия по ремонту бесконтактных тонометров
• службы метрологического обеспечения медицинской техники
• научно-исследовательские организации в области офтальмологии и медицинской метрологии
• лаборатории испытаний медицинских средств измерений
• организации, выполняющие поверку средств измерений внутриглазного давления

Оснащение / комплектация

Мера ВГД 10 мм рт. ст.: 1 шт.
Мера ВГД 20 мм рт. ст.: 1 шт.
Мера ВГД 30 мм рт. ст.: 1 шт.
Стойка для установки мер: 1 шт.
Вкладыш с заводским номером комплекта: 1 шт.
Комплект упаковок, металлический футляр: 1 шт.
Руководство по эксплуатации: 1 экз.
Методика поверки МП 007.М44-15: 1 экз.
