Комплект приспособлений для поверки диоптриметров КПП-3Р

Описание

КПП-3Р — специализированный комплект оптических мер и приспособлений для поверки и испытаний офтальмологических диоптриметров и линзметров. Комплект предназначен для хранения, воспроизведения и передачи дискретных значений вершинной рефракции и призматического действия.

Принцип применения основан на сравнении показаний проверяемого диоптриметра или линзметра с действительными значениями оптических характеристик поверочных линз комплекта. За счёт этого определяется погрешность измеряемого прибора и контролируется соответствие его метрологических характеристик установленным требованиям.

В комплект входят сферические, призматические и астигматическая линзы. Сферические меры охватывают положительную и отрицательную вершинную рефракцию до ±25 дптр. Призматические линзы позволяют контролировать призматическое действие, а астигматическая мера используется для проверки угловой шкалы, маркера оси, опорной планки и оптического центра.

Все оптические элементы размещаются в индивидуальных ячейках металлического футляра, который защищает их от механических повреждений и загрязнения при хранении и транспортировании.

Назначение

КПП-3Р предназначен для проведения метрологических операций при поверке и испытаниях диоптриметров и линзметров.

Комплект позволяет выполнять:

• воспроизведение дискретных значений сферической вершинной рефракции
• передачу единицы вершинной рефракции проверяемому прибору
• воспроизведение призматического действия
• проверку погрешности измерения вершинной рефракции
• проверку погрешности измерения призматического действия
• контроль маркера оптического центра
• проверку маркера оси
• проверку угловой шкалы диоптриметра
• контроль опорной планки
• проверку разметочного устройства
• оценку погрешности нанесения меток
• проведение первичной и периодической поверки совместимых средств измерений
• Актуальное описание типа прямо распространяет применение КПП-3Р на офтальмологические диоптриметры и линзметры.

Преимущества

• Широкий набор сферических мер от −25 до +25 дптр
• Наличие как положительных, так и отрицательных поверочных линз
• Шесть пар сферических линз для контроля основных участков диапазона
• Поверочные призматические меры 2, 5 и 10 пр дптр
• Контрольные призматические меры 15 и 20 пр дптр
• Астигматическая поверочная линза с цилиндрической рефракцией 5 дптр
• Возможность контроля не только измерительных показаний, но и маркера оптического центра
• Возможность проверки угловой шкалы и маркера оси
• Возможность контроля опорной планки диоптриметра
• Измерительная лупа позволяет контролировать погрешность нанесения меток разметочным устройством
• Оптические меры закреплены в металлических оправах с обозначением номинального значения
• Индивидуальные ячейки футляра защищают оптические элементы при хранении
• Компактный комплект массой не более 1,2 кг
• Утверждённый тип средства измерений ГРСИ № 89960-23
• Межповерочный интервал 2 года
• Серийное производство по актуальному описанию типа
• Характеристики и назначение элементов подтверждены действующим описанием типа КПП-3Р.

Применение

Комплект применяется в метрологической инфраструктуре, связанной с контролем средств измерений очковой оптики.

Основные сценарии использования:

• первичная поверка диоптриметров
• периодическая поверка диоптриметров
• поверка автоматических линзметров
• поверка офтальмологических линзметров
• испытания диоптриметров и линзметров
• контроль после ремонта измерительного оборудования
• оценка метрологических характеристик прибора
• проверка вершинной рефракции
• проверка призматического действия
• контроль правильности определения оптического центра
• проверка угловой шкалы и маркера оси
• контроль разметочного устройства
• метрологическое обеспечение средств измерений очковой оптики
• производственный контроль диоптриметров и линзметров
• КПП-3Р входит в систему метрологического обеспечения измерений оптической силы очковой оптики. В действующем описании типа указана государственная поверочная схема, утверждённая приказом Росстандарта № 2500 от 22 октября 2019 года.

Подходит для учреждений

• центры стандартизации и метрологии
• аккредитованные поверочные лаборатории
• метрологические лаборатории
• испытательные лаборатории
• государственные метрологические центры
• организации, выполняющие поверку средств измерений
• производители диоптриметров
• производители линзметров
• производители офтальмологического измерительного оборудования
• предприятия очковой и медицинской оптики
• лаборатории контроля качества оптических изделий
• научно-исследовательские организации в области оптики и метрологии
• сервисные организации, выполняющие ремонт и последующую метрологическую проверку линзметров
• отделы технического контроля производителей офтальмологической техники

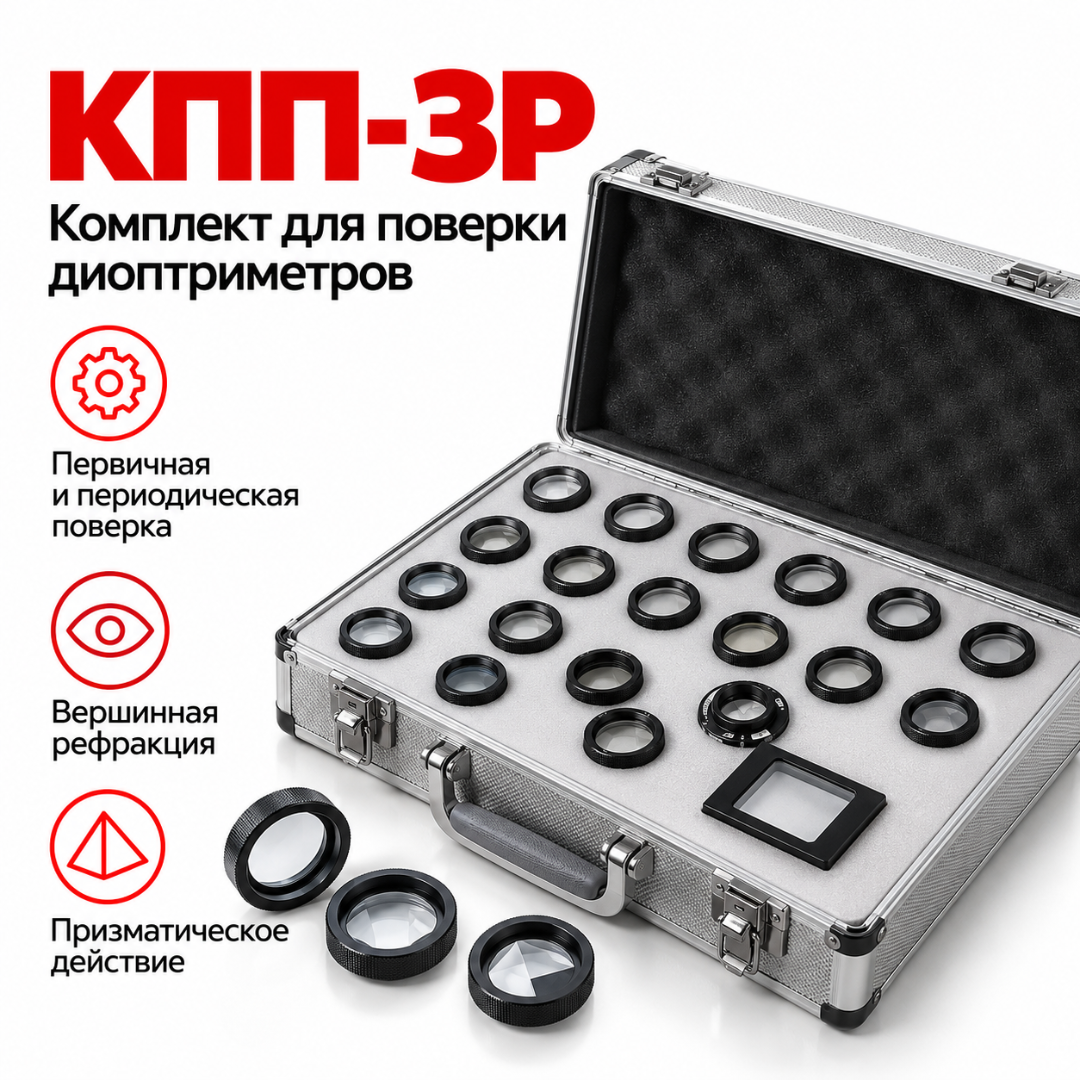

Оснащение / комплектация

Линзы сферические поверочные +2,5 и −2,5 дптр: 2 шт.
Линзы сферические поверочные +5,0 и −5,0 дптр: 2 шт.
Линзы сферические поверочные +10,0 и −10,0 дптр: 2 шт.
Линзы сферические поверочные +15,0 и −15,0 дптр: 2 шт.
Линзы сферические поверочные +20,0 и −20,0 дптр: 2 шт.
Линзы сферические поверочные +25,0 и −25,0 дптр: 2 шт.
Линзы призматические поверочные 2,0; 5,0; 10,0 пр дптр: 3 шт.
Линзы призматические контрольные 15,0; 20,0 пр дптр: 2 шт.
Линза астигматическая поверочная: 1 шт.
Лупа измерительная ЛИ-4-10× или ЛИ-3-10× по ГОСТ 25706-83: 1 шт.
Комплект упаковок, металлический футляр: 1 шт.
Вкладыш с указанием заводского номера комплекта: 1 шт.
Руководство по эксплуатации: 1 экз.
