Генератор частоты дыхания УИЧД для проверки капнометров

Описание

УИЧД — специализированный генератор сигналов пациента для воспроизведения заданной частоты дыхания. Основная область применения прибора — метрологическое и техническое обслуживание капнометров и каналов капнометрии медицинских мониторов, определяющих частоту дыхания пациента по дыхательному циклу.

Прибор представляет собой переносной двухканальный пневматический генератор. Принцип действия основан на электронном управлении циклическим открытием и закрытием воздушных клапанов. Пользователь задаёт частоту переключения и соотношение фаз «открыто/закрыто», то есть коэффициент заполнения формируемого дыхательного цикла.

Такой принцип позволяет сформировать воспроизводимый контрольный режим и сравнить заданную генератором частоту с показаниями проверяемого капнометра или капнометрического канала монитора.

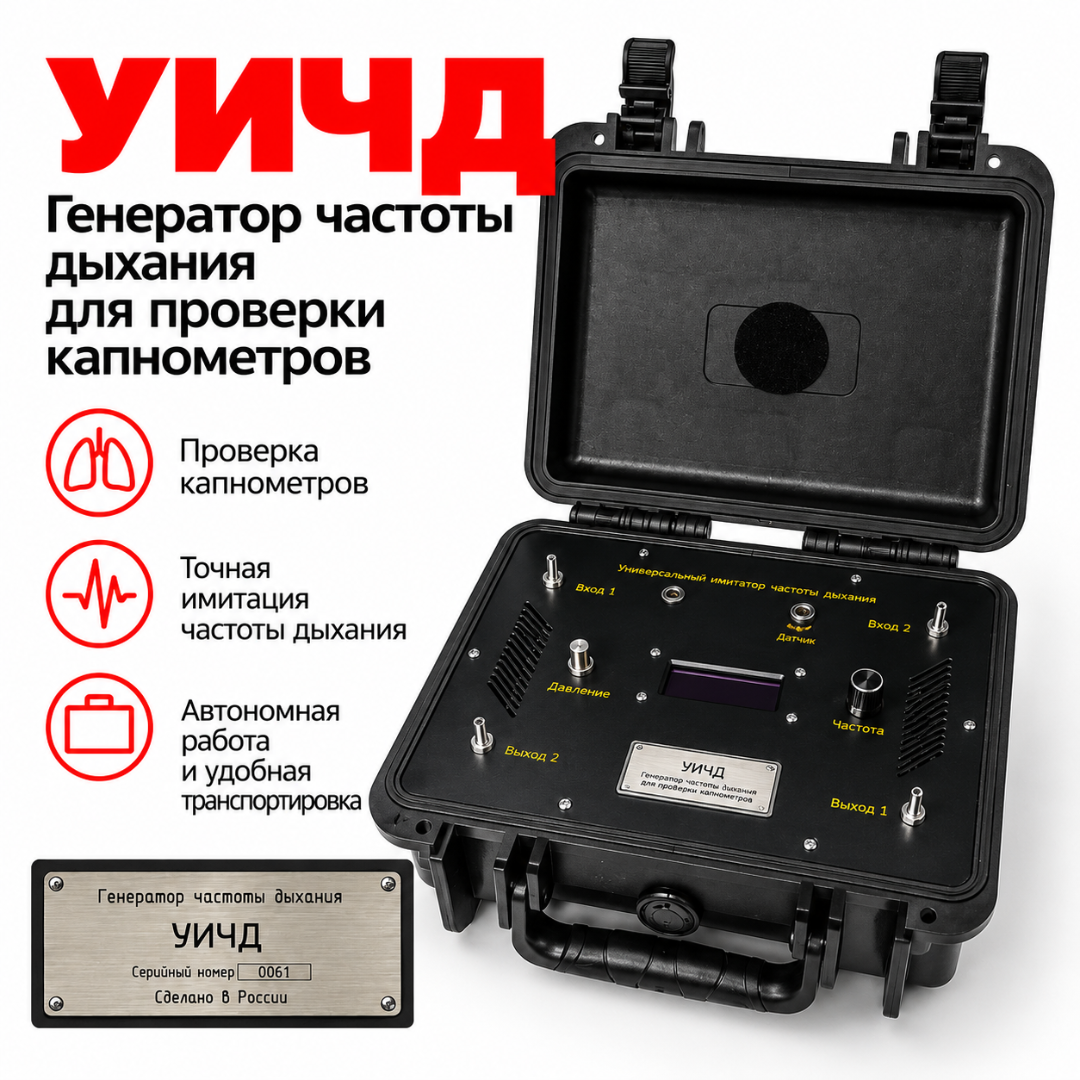

УИЧД выполнен в переносном противоударном пыле- и влагозащищённом кейсе. На рабочей панели расположены дисплей, органы управления, входные и выходные пневматические фитинги и разъём внешнего питания. Автономная работа обеспечивается встроенным аккумулятором.

Назначение

УИЧД предназначен для воспроизведения частоты дыхания при метрологическом и техническом обслуживании капнометрического оборудования.

Основные задачи:

• проверка правильности определения частоты дыхания капнометром
• контроль канала частоты дыхания медицинского монитора
• проверка встроенного канала капнометрии монитора пациента
• воспроизведение заданных дыхательных циклов
• проверка оборудования в различных точках диапазона частоты дыхания
• контроль при техническом обслуживании
• проверка после ремонта или регулировки
• метрологическое обслуживание капнометров
• испытания медицинских мониторов с капнометрическим каналом
• контроль стабильности измерительного канала
• проверка работы оборудования при различных коэффициентах заполнения дыхательного цикла
• проведение лабораторных и сервисных испытаний
• Официальное описание типа определяет назначение УИЧД как воспроизведение частоты дыхания.

Важно: УИЧД не является генератором поверочных газовых смесей CO₂ и не задаёт концентрацию или парциальное давление углекислого газа. Его метрологическая функция — воспроизведение частоты дыхания.

Преимущества

• Диапазон воспроизведения частоты дыхания от 1 до 150 мин⁻¹
• Погрешность воспроизведения частоты дыхания ±0,1 %
• Дискретность установки 1 мин⁻¹
• Регулируемый коэффициент заполнения от 10 до 90 %
• Два независимых канала
• Электронное управление воздушными клапанами
• Возможность моделирования различных по длительности фаз дыхательного цикла
• Пневматическое подключение проверяемого оборудования
• OLED-дисплей для отображения заданных параметров
• Встроенный аккумулятор для автономной работы
• Переносное исполнение
• Противоударный пыле- и влагозащищённый кейс
• Четыре соединительных шланга в штатной комплектации
• Утверждённый тип средства измерений
• Государственный реестр СИ № 88385-23
• Серийное производство
• Межповерочный интервал 1 год
• Срок действия утверждения типа до 01.03.2028

Метрологические характеристики подтверждены утверждённым Росстандартом описанием типа средства измерений.

Применение

УИЧД применяется при контроле медицинского оборудования, в котором частота дыхания определяется с использованием капнометрического канала.

Типовые сценарии:

• поверочные и метрологические работы
• техническое обслуживание капнометров
• техническое обслуживание медицинских мониторов
• проверка капнометра после ремонта
• проверка после замены капнометрического модуля
• контроль после регулировки оборудования
• периодический технический контроль
• испытания мониторов пациента
• испытания оборудования для контроля дыхательных газов
• сервисное обслуживание медицинской техники
• производственные испытания капнометрического оборудования
• контроль оборудования в метрологических и испытательных лабораториях

Нормативная документация на тип УИЧД содержит ссылку на ГОСТ Р ИСО 80601-2-55-2015, устанавливающий частные требования к мониторам дыхательных смесей.

Подходит для учреждений

• метрологические лаборатории
• испытательные лаборатории
• центры стандартизации и метрологии
• сервисные центры медицинской техники
• организации технического обслуживания медицинских изделий
• предприятия по ремонту медицинской техники
• производители капнометров
• производители медицинских мониторов
• производители оборудования мониторинга пациента
• отделы технического контроля производителей медтехники
• службы метрологического обеспечения медицинских организаций
• инженерно-технические службы больниц
• многопрофильные медицинские учреждения
• отделения анестезиологии и реанимации с собственной технической службой
• научно-исследовательские и испытательные организации

Оснащение / комплектация

Генератор сигналов пациента УИЧД: 1 шт.
Зарядное устройство / источник питания: 1 шт.
Шланги для внешних подключений: 4 шт.
Руководство по эксплуатации 20110682.407219.001 РЭ: 1 экз.

Руководство по эксплуатации допускается поставлять в электронном виде.
