Назначение

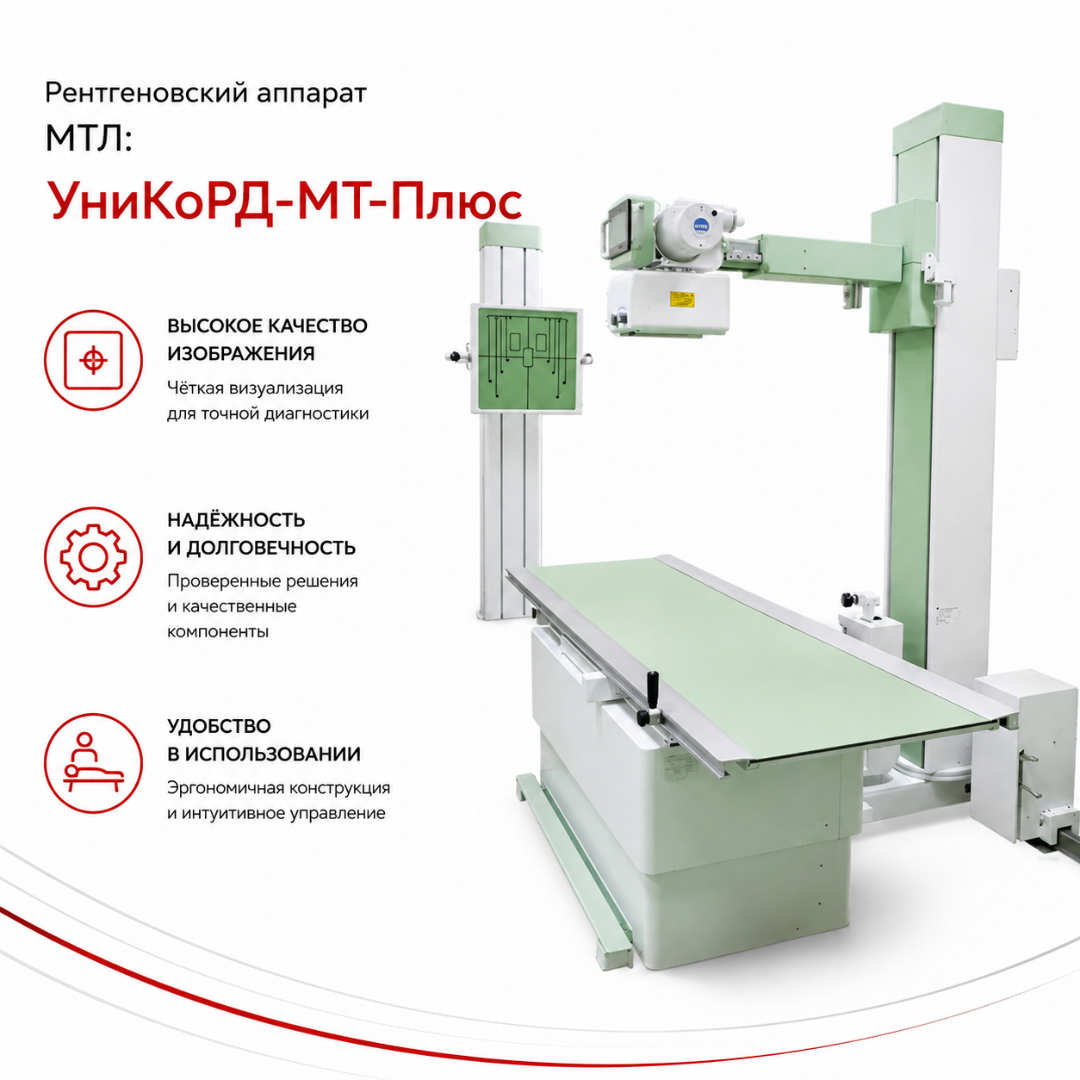

«УниКоРД-МТ-Плюс» — стационарный цифровой рентгенодиагностический комплекс общего назначения на два рабочих места.

Аппарат предназначен для выполнения широкого спектра рентгенографических исследований, включая исследования:

• органов грудной клетки;

• костей и суставов;

• позвоночника;

• черепа;

• таза;

• верхних и нижних конечностей;

• брюшной полости;

• мочевыделительной системы;

• других анатомических областей в рамках общей рентгенографии.

Комплекс также поддерживает линейную томографию в соответствующей конфигурации.

Исследования могут выполняться в положении пациента:

• лёжа;

• стоя;

• сидя;

• в различных проекциях с учётом возможностей штативной системы.

Два рабочих места

Основную диагностическую конфигурацию формируют два рабочих места:

Рентгенографический стол

Используется преимущественно для исследований пациента в горизонтальном положении.

Позволяет выполнять:

• рентгенографию костно-суставной системы;

• исследования таза;

• позвоночника;

• брюшной полости;

• черепа;

• конечностей;

• другие проекционные исследования.

В актуальном описании производителя предусмотрен лифт, позволяющий опускать деку стола.

Снижение высоты упрощает укладку:

• пожилых пациентов;

• пациентов с ограниченной подвижностью;

• пациентов после травм;

• детей;

• пациентов на инвалидной коляске при соответствующей организации исследования.

Вертикальная стойка снимков

Используется преимущественно для рентгенографии пациента стоя или сидя.

Типичные исследования:

• органы грудной клетки;

• позвоночник;

• нижние конечности;

• плечевой пояс;

• другие анатомические области.

Вертикальная стойка особенно востребована при большом потоке исследований органов грудной клетки.

Цифровые приёмники изображения

Для двух рабочих мест производитель предусматривает несколько вариантов цифровой конфигурации.

Два стационарных детектора

Комплекс может оснащаться двумя стационарными цифровыми плоскопанельными приёмниками формата приблизительно 43×43 см:

• один — в рентгенографическом столе;

• второй — в вертикальной стойке снимков.

Такое исполнение позволяет выполнять исследования без ручного перемещения одного детектора между рабочими местами.

Преимущества:

• высокая пропускная способность;

• меньше ручных операций;

• отсутствие необходимости переносить детектор;

• постоянная готовность обоих рабочих мест;

• удобство при большом потоке пациентов.

Один переносной детектор

В альтернативном исполнении применяется один переносной цифровой плоскопанельный приёмник формата приблизительно 35×43 см.

Он может использоваться на разных рабочих местах в пределах предусмотренной конфигурации комплекса.

Преимущества:

• универсальность;

• возможность выполнения нестандартных укладок;

• более гибкое позиционирование;

• уменьшение количества стационарных приёмников.

Конкретный тип, размер, шаг пикселя, разрешение и способ передачи данных детектора зависят от комплектации договора.

Рентгеновский генератор

Комплекс комплектуется высокочастотным рентгеновским питающим устройством.

В зарегистрированных вариантах предусмотрены генераторы различной мощности, включая исполнения порядка:

• 50 кВт;

• 65 кВт.

Конкретная мощность определяется поставляемой конфигурацией.

Для распространённых исполнений заявляются параметры порядка:

• напряжение рентгеновской трубки — 40–150 кВ;

• анодный ток — 10–630 мА.

Точные значения необходимо фиксировать по паспорту конкретного генератора и зарегистрированной комплектации.

Высокочастотное питающее устройство обеспечивает:

• стабильное формирование высокого напряжения;

• воспроизводимость параметров экспозиции;

• выполнение исследований пациентов различного телосложения;

• работу с короткими экспозициями;

• автоматизированные программы исследования.

Рентгеновский излучатель

В регистрационной документации предусмотрено несколько вариантов рентгеновских излучателей и трубок.

В зависимости от исполнения могут применяться трубки с двумя фокусными пятнами.

Для распространённых конфигураций встречаются размеры порядка:

• малый фокус — 0,6 мм;

• большой фокус — 1,2 мм.

Малое фокусное пятно применяется для получения повышенной пространственной детализации при допустимой нагрузке на трубку.

Большое фокусное пятно используется при исследованиях с повышенной мощностью экспозиции.

Конкретная трубка определяется спецификацией поставки.

Цифровая рентгенография

После экспозиции цифровой плоскопанельный детектор преобразует рентгеновское излучение в цифровое изображение.

Изображение автоматически передаётся на АРМ рентгенолаборанта.

Цифровая технология позволяет:

• быстро получить предварительное изображение;

• проверить правильность укладки;

• изменить отображаемый контраст и яркость;

• масштабировать область интереса;

• выполнять измерения;

• применять специализированные алгоритмы обработки;

• отправлять исследование врачу;

• передавать данные в PACS;

• печатать изображения на медицинском принтере.

Органоавтоматика

Программное обеспечение может содержать предварительно настроенные программы исследования для различных анатомических областей.

Органоавтоматика позволяет заранее задавать:

• напряжение;

• ток;

• экспозицию;

• параметры автоматического контроля экспозиции;

• фильтрацию;

• параметры обработки изображения;

• выбранный детектор;

• тип исследования.

Это уменьшает число ручных операций и способствует воспроизводимости протоколов.

Панорамные исследования

Комплекс поддерживает функцию формирования панорамных изображений в соответствующей программно-аппаратной конфигурации.

Панорамное изображение создаётся путём выполнения нескольких последовательных рентгенограмм и их программного сшивания.

Функция применяется для исследования:

• позвоночника на большой протяжённости;

• всей нижней конечности;

• оси нижних конечностей;

• протяжённых анатомических областей.

Результатом является единое изображение большой длины.

Функция особенно востребована:

• в ортопедии;

• травматологии;

• вертебрологии;

• при оценке сколиотической деформации;

• при планировании ортопедического лечения.

Мультиэнергетические исследования

Для соответствующей конфигурации предусмотрен режим мультиэнергии.

Метод основан на выполнении рентгенографических экспозиций при различных энергетических параметрах.

После программной обработки могут формироваться реконструированные изображения с различным вкладом тканей.

Одним из вариантов применения является подавление отображения костных структур при исследовании органов грудной клетки.

Режим может использоваться как дополнительный инструмент визуализации, однако не заменяет стандартную рентгенографию или компьютерную томографию.

Автоматическая смена фильтров

В комплексе может использоваться автоматическая система дополнительной фильтрации рентгеновского пучка.

Фильтр выбирается в соответствии с:

• типом исследования;

• анатомической областью;

• параметрами экспозиции;

• установленной программой органоавтоматики.

Дополнительная фильтрация позволяет оптимизировать спектр рентгеновского излучения и дозовые параметры исследования.

Линейная томография

Аппарат предназначен в том числе для выполнения линейной томографии в соответствующей комплектации.

При линейной томографии рентгеновский излучатель и приёмник выполняют согласованное движение относительно пациента.

В результате определённый анатомический слой отображается более чётко, а структуры вне выбранной плоскости размываются.

Линейная томография является отдельной рентгенографической техникой и не является компьютерной томографией.

Педиатрическое применение

Для педиатрической конфигурации производитель предусматривает дополнительные средства позиционирования детей.

Комплекс может оснащаться устройством фиксации и позиционирования пациентов до пяти лет, включая новорождённых.

Дополнительно полезны:

• опускаемая дека стола;

• короткие экспозиции;

• программы органоавтоматики;

• цифровой приёмник;

• средства индивидуальной рентгенозащиты.

Состав педиатрического оснащения зависит от конкретной поставки.

Рентгенография органов грудной клетки

Вертикальная стойка и детектор большого формата позволяют использовать комплекс для массовой рентгенографии органов грудной клетки.

Исследования могут применяться при диагностике и наблюдении заболеваний:

• лёгких;

• плевры;

• средостения;

• костных структур грудной клетки.

Комплекс также может использоваться в рентгенологических подразделениях фтизиатрического профиля.

АРМ рентгенолаборанта

Автоматизированное рабочее место рентгенолаборанта предназначено для управления цифровым рабочим процессом.

Основные функции могут включать:

• регистрацию пациента;

• получение задания;

• выбор исследования;

• выбор проекции;

• управление параметрами экспозиции;

• просмотр полученного изображения;

• постобработку;

• маркировку;

• измерения;

• отклонение некачественного изображения;

• повторный снимок;

• передачу исследования врачу;

• передачу в PACS;

• печать.

Конкретный набор функций зависит от установленного программного обеспечения.

АРМ врача-рентгенолога

Врачебное рабочее место применяется для диагностического просмотра цифровых исследований.

В зависимости от поставки оно может обеспечивать:

• просмотр DICOM-изображений;

• изменение уровня и ширины окна;

• масштабирование;

• измерение расстояний и углов;

• сравнение исследований;

• просмотр нескольких серий;

• подготовку протокола;

• доступ к архиву;

• отправку результата в медицинскую информационную систему.

Дополнительное рабочее место «ДИАРМ-МТ-Плюс» может поставляться отдельно.

DICOM и цифровой архив

Программная инфраструктура комплекса может использовать стандарт DICOM для обмена медицинскими изображениями.

В зависимости от программной конфигурации возможна интеграция с:

• PACS;

• RIS;

• МИС;

• локальным архивом;

• диагностическими рабочими станциями;

• DICOM-принтером.

Совместимость с конкретной информационной системой необходимо согласовать до поставки.

Печать изображений

Комплекс может комплектоваться устройством печати цифровых медицинских изображений.

Печать применяется при необходимости выдачи:

• рентгеновской плёнки;

• диагностического изображения;

• копии исследования.

Основным цифровым рабочим процессом при наличии PACS является электронное хранение и передача исследований.

Рентгенозащита

Производитель предусматривает поставку комплекса со средствами рентгенозащиты и дозиметром в соответствующей комплектации.

Средства защиты могут включать:

• защитные фартуки;

• воротники;

• защитные юбки;

• защитные пластины;

• средства защиты пациента;

• средства защиты медицинского персонала.

Точный перечень определяется спецификацией договора и регистрационным приложением.

Дозиметр

В состав поставки может входить клинический дозиметр рентгеновского излучения.

Он применяется для контроля дозиметрических параметров экспозиции в соответствии со своим назначением.

Наличие и модель дозиметра необходимо фиксировать в спецификации.

Съёмный отсеивающий растр

Комплекс может оснащаться съёмным противорассеивающим растром.

Растр уменьшает долю рассеянного излучения, достигающего детектора, что повышает контраст изображения при исследованиях анатомических областей большой толщины.

В исследованиях, где применение растра не требуется, возможность его снятия позволяет избежать неоправданного увеличения экспозиции.

Дистанционное управление

В комплексе предусмотрены элементы дистанционного управления.

Это позволяет выполнять предусмотренные операции из защищённой зоны и повышает удобство организации работы рентгеновского кабинета.

Конкретный набор дистанционно управляемых функций зависит от установленного штативного оборудования.

Преимущества

• Два рабочих места. Рентгенография выполняется на столе и вертикальной стойке.

• Цифровая технология. Изображение поступает на АРМ сразу после экспозиции.

• Два варианта детекторов. Возможны два стационарных 43×43 см или один переносной 35×43 см.

• Большой формат приёмника. Удобен для грудной клетки, позвоночника и крупных анатомических областей.

• Панорамные снимки. Поддерживается программная сшивка позвоночника и нижних конечностей.

• Мультиэнергия. Возможны дополнительные реконструированные изображения при исследованиях на разных энергиях.

• Линейная томография. Расширяет возможности стандартной рентгенографии.

• Автоматическая фильтрация. Параметры пучка адаптируются к выбранной программе.

• Органоавтоматика. Уменьшается количество ручных настроек экспозиции.

• Лифт стола. Облегчается укладка маломобильных пациентов и детей.

• Съёмный растр. Конфигурация адаптируется к типу исследования.

• АРМ лаборанта. Управление исследованием и обработка изображения выполняются в цифровой среде.

• АРМ врача. Поддерживается диагностический просмотр цифровых изображений.

• Интеграция с PACS. Исследования могут храниться и передаваться в электронном виде.

• Педиатрические возможности. Доступны средства позиционирования детей.

• Российское производство. Основной производитель комплекса — АО «МТЛ».

• Подходит для большого потока. Два стационарных детектора уменьшают число ручных операций между исследованиями.

Применение

Комплекс применяется для:

• общей рентгенографии;

• цифровой рентгенографии;

• рентгенографии органов грудной клетки;

• рентгенографии костей;

• рентгенографии суставов;

• рентгенографии позвоночника;

• рентгенографии таза;

• рентгенографии черепа;

• рентгенографии конечностей;

• ортопедических исследований;

• травматологических исследований;

• панорамной рентгенографии;

• линейной томографии;

• мультиэнергетических исследований;

• педиатрической рентгенографии;

• плановых обследований;

• экстренной рентгенографии в условиях стационара.

Подходит для учреждений

«УниКоРД-МТ-Плюс» подходит для оснащения:

• рентгеновских кабинетов;

• городских больниц;

• районных больниц;

• областных больниц;

• многопрофильных стационаров;

• поликлиник;

• диагностических центров;

• травмпунктов;

• ортопедических отделений;

• хирургических отделений;

• пульмонологических учреждений;

• фтизиатрических учреждений;

• детских больниц;

• детских поликлиник;

• медицинских центров;

• ведомственных медицинских учреждений;

• государственных и частных клиник.
