Назначение

DigiEye 280 предназначен для выполнения цифровых рентгенографических исследований общего назначения.

Система позволяет получать рентгенограммы в различных анатомических областях, включая:

• органы грудной клетки;
• брюшную полость;
• костно-суставную систему;
• позвоночник;
• таз;
• верхние и нижние конечности;
• череп;
• другие области, доступные для стандартной проекционной рентгенографии.

Конструкция рассчитана на исследование пациентов в положении стоя, сидя и лёжа.

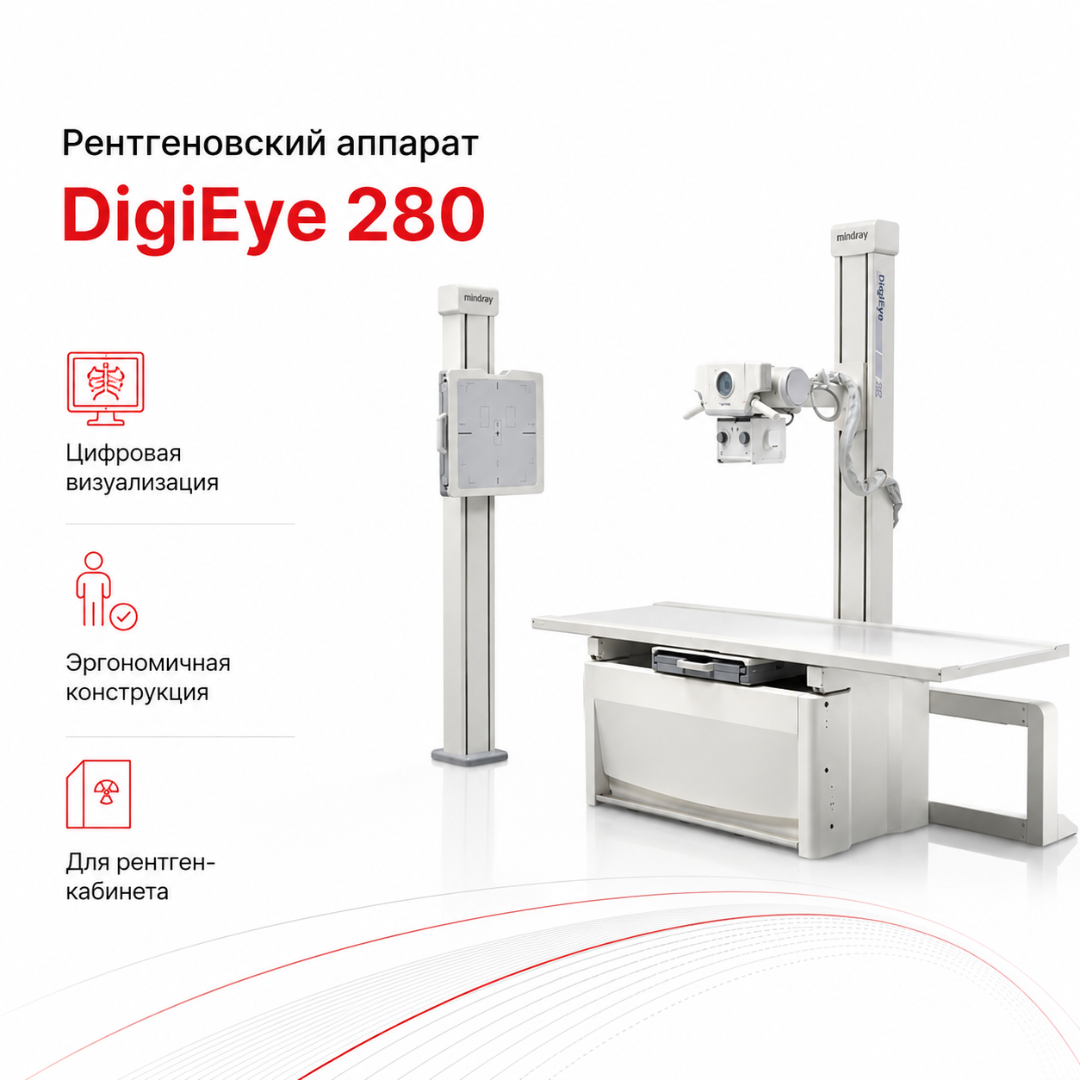

Тип системы

DigiEye 280 представляет собой стационарную цифровую рентгенографическую DR-систему напольного типа.

Основные функциональные узлы:

• рентгеновский генератор;
• рентгеновская трубка;
• напольная система перемещения излучателя;
• коллиматор;
• мобильный плоскопанельный детектор;
• вертикальная стойка;
• плавающий рентгеновский стол;
• автоматический контроль экспозиции;
• рабочая станция получения изображений;
• программное обеспечение обработки;
• DICOM-интерфейсы.

Универсальная схема позиционирования

Компоновка DigiEye 280 близка к традиционному рентгенографическому кабинету.

Рентгенолаборант может выполнять исследования:

• на горизонтальном столе;
• у вертикальной стойки;
• на каталке;
• на носилках;
• в инвалидном кресле;
• в нестандартных проекциях при соответствующем положении трубки и детектора.

Переносной плоскопанельный детектор используется в различных рабочих позициях, что уменьшает необходимость в нескольких стационарных приёмниках изображения.

Переход между вертикальными и горизонтальными исследованиями

Конструкция позволяет быстро менять рабочую конфигурацию между исследованием пациента стоя и лёжа.

Производитель указывает возможность перехода между основными положениями приблизительно за пять секунд после необходимых ручных перемещений системы.

Это удобно при последовательном выполнении исследований разных анатомических областей.

Исследование пациентов на каталке и в кресле

Портативный плоскопанельный детектор можно позиционировать непосредственно относительно пациента на каталке или в инвалидном кресле.

Такой режим полезен для:

• травматологических пациентов;
• пациентов после операции;
• маломобильных пациентов;
• пациентов с выраженным болевым синдромом;
• ситуаций, когда перекладывание на рентгеновский стол затруднено.

Высокочастотный генератор

В распространённой конфигурации DigiEye 280 применяется высокочастотный генератор мощностью 50 кВт.

Основные параметры:

• частота преобразования — 460 кГц;
• напряжение — 40–150 кВ;
• ток — 10–640 мА;
• диапазон произведения тока на время — 0,1–640 мАс;
• время экспозиции — от 1 мс до 8 с;
• ручной режим;
• автоматический контроль экспозиции AEC;
• защита от перегрузки.

Для более поздних аппаратных ревизий встречаются другие варианты генератора, поэтому мощность конкретной системы необходимо подтверждать по заводской конфигурации.

Автоматический контроль экспозиции

AEC использует трёхпольную ионизационную камеру.

Система предназначена для автоматического завершения экспозиции после получения требуемого количества излучения.

AEC помогает стандартизировать исследования при корректном:

• выборе измерительного поля;
• позиционировании пациента;
• выборе анатомической программы;
• выборе SID;
• коллимации.

Анатомические программы

Генератор поддерживает программируемые рентгенографические параметры.

В спецификации указано не менее 1000 программных позиций ARP/APR в соответствующей программной конфигурации.

Программы позволяют сохранять типовые параметры для:

• органов грудной клетки;
• позвоночника;
• таза;
• черепа;
• конечностей;
• педиатрических и других протоколов.

Фактический набор программ определяется версией программного обеспечения.

Рентгеновская трубка

В типовой 50-кВт конфигурации используется трубка с вращающимся анодом.

Основные характеристики:

• максимальное напряжение — 150 кВ;
• два фокусных пятна — 0,6 и 1,2 мм;
• угол мишени — 12°;
• теплоёмкость анода — 230 kHU;
• теплоёмкость корпуса — около 1354 kHU;
• максимальная мощность большого фокуса — до 54 кВт в указанной конфигурации.

Два фокусных пятна позволяют выбирать режим в соответствии с требуемой пространственной детализацией и нагрузкой.

Коллиматор

Используется ручной прямоугольный коллиматор.

Предусмотрены:

• световой центратор поля;
• изменение размера поля;
• вращение приблизительно от −45° до +45°;
• дополнительная фильтрация.

В классической спецификации указаны дополнительные алюминиевые фильтры:

• 0,5 мм Al;
• 1,0 мм Al;
• 1,5 мм Al.

В более поздних аппаратных ревизиях коллиматор мог отличаться.

Плоскопанельный детектор

В распространённой конфигурации используется мобильный проводной плоскопанельный детектор.

Основные характеристики:

• технология — аморфный кремний a-Si;
• сцинтиллятор — CsI;
• активное поле — около 35×43 см;
• размер пикселя — около 143 мкм;
• матрица — 2448×2984;
• глубина оцифровки — 16 бит;
• пространственное разрешение — до 3,7 пар линий/мм;
• DQE — более 70% при условиях, указанных производителем;
• передача данных — Ethernet;
• длина кабеля в данной версии — около 9 м;
• масса — около 3,2 кг.

Поздние ревизии DigiEye 280 могли поставляться с другими моделями плоских детекторов, в том числе с отличающимися пикселем и матрицей.

Предварительный просмотр

Для классической конфигурации указаны:

• предварительный просмотр изображения — приблизительно 2,5 с;
• получение изображения — около 5 с;
• полный цикл системы визуализации — около 6 с.

Фактическое время зависит от аппаратной и программной версии.

Вертикальная стойка

Вертикальная Bucky-стойка используется для исследований пациента стоя или сидя.

Характеристики классической конфигурации:

• вертикальный диапазон перемещения детектора — около 1450 мм;
• положение центра — приблизительно от 350 до 1800 мм от пола;
• SID — 1000–2000 мм;
• ручное перемещение;
• механическая фиксация.

Она применяется для исследований грудной клетки, позвоночника, таза, конечностей и других областей.

Напольная система трубки

Рентгеновская трубка перемещается на напольной направляющей системе.

Для классической версии указаны:

• вертикальный диапазон — приблизительно 560–1800 мм;
• ход по продольной направляющей — около 1720 мм;
• ручное перемещение;
• широкий диапазон вращения трубки;
• возможность изменения угла наклона.

Конструкция позволяет направлять центральный луч на стол, вертикальную стойку или отдельно установленный детектор.

Плавающий стол

Система оснащена стационарным плавающим столом.

Характеристики типовой версии:

• размер — около 2120×825×650 мм;
• продольное перемещение деки — ±450 мм;
• поперечное перемещение — ±130 мм;
• продольное перемещение приёмника — приблизительно ±290 мм;
• допустимая нагрузка — до 200 кг.

Плавающая дека позволяет корректировать область исследования без необходимости постоянно менять положение пациента.

Отсеивающий растр

В классической спецификации применяется фиксированный отсеивающий растр:

• отношение — 8:1;
• частота — около 40 линий/см;
• размер — около 470×450 мм;
• варианты фокусного расстояния — 1,0 и 1,8 м.

Фактический растр зависит от установленной стойки и конфигурации.

Программная обработка изображений

Рабочая станция поддерживает:

• автоматическую оптимизацию;
• усиление деталей;
• подавление шума;
• выравнивание тканей;
• регулировку Window/Level;
• масштабирование;
• панорамирование;
• инверсию;
• вращение;
• зеркальное отражение;
• LUT;
• аннотации;
• линейные измерения;
• ROI;
• ретроспективную коллимацию;
• подготовку снимка к печати.

Алгоритмы и доступные функции зависят от версии DROC/DrocApp.

Рабочая станция

Для одной из распространённых аппаратных версий указывались:

• монитор 19″;
• разрешение 1280×1024;
• оперативная память от 4 ГБ;
• накопитель от 500 ГБ;
• сетевое подключение;
• устройство CD/DVD.

Это характеристики рабочей станции соответствующего поколения и не должны использоваться как обязательные для всех экземпляров DigiEye 280.

DICOM

Система поддерживает DICOM 3.0.

В заявленной конфигурации доступны:

• DICOM Verification;
• DICOM Storage;
• автоматическая отправка изображений;
• Storage Commitment;
• DICOM Worklist;
• DICOM Print;
• MPPS;
• GSDF;
• DICOM Viewer.

Это позволяет интегрировать систему с RIS/PACS при совместимой сетевой настройке.

Основные преимущества

• цифровая DR-рентгенография без кассетной обработки;
• высокочастотный генератор;
• автоматический контроль экспозиции;
• мобильный плоскопанельный детектор;
• один детектор для стола и вертикальной стойки;
• исследование пациента на каталке или в кресле;
• плавающий стол;
• вертикальная Bucky-стойка;
• быстрый переход между положением стоя и лёжа;
• автоматическая цифровая обработка;
• DICOM-интеграция;
• работа с RIS/PACS;
• ручное гибкое позиционирование;
• широкий диапазон стандартных рентгенографических исследований.

Применение

DigiEye 280 может использоваться в:

• рентгенологических отделениях;
• клинико-диагностических центрах;
• многопрофильных больницах;
• городских и районных больницах;
• поликлиниках;
• травматологических отделениях;
• ортопедических отделениях;
• приёмных отделениях;
• частных медицинских центрах;
• кабинетах общей цифровой рентгенографии.
