Назначение

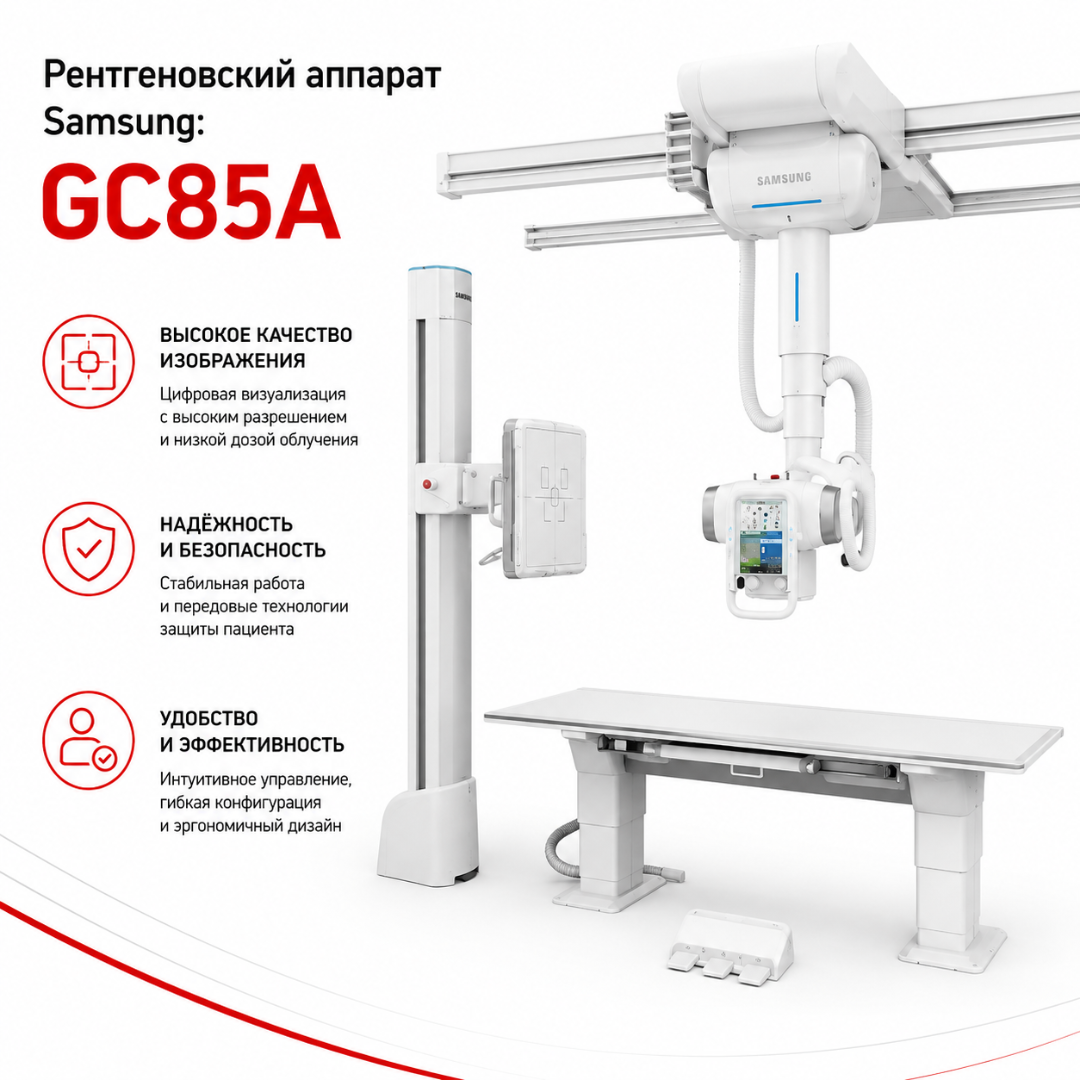

GC85A — цифровой стационарный рентгенографический аппарат с потолочным креплением рентгеновского излучателя.

Система предназначена для получения цифровых рентгенографических изображений анатомических областей человека квалифицированным медицинским персоналом.

Основные направления исследований:

• органы грудной клетки;

• позвоночник;

• череп;

• таз;

• брюшная полость;

• верхние конечности;

• нижние конечности;

• суставы;

• длинные кости;

• исследования пациентов стоя;

• исследования пациентов лёжа;

• исследования непосредственно на каталке или кресле при соответствующем позиционировании.

GC85A предназначен для общей рентгенографии и не относится к маммографическим системам.

Конструкция системы

Основой GC85A является потолочная система перемещения рентгеновской трубки.

В зарегистрированной конфигурации могут применяться:

• рентгеновский излучатель E7869X;

• рентгеновский излучатель E7252X;

• потолочный кронштейн SDR-OGTS80U;

• высоковольтный генератор;

• автоматизированный стол снимков SDR-OGTA80U;

• вертикальная стойка снимков;

• один или несколько беспроводных цифровых детекторов;

• коллиматор;

• рабочая станция оператора;

• программное обеспечение S-Station;

• проводной выключатель экспозиции;

• беспроводной пульт;

• педали управления;

• отсеивающие растры;

• программные модули обработки изображения.

Состав конкретного комплекта определяется договорной спецификацией.

Автоматическое позиционирование

Система поддерживает автоматизированное перемещение компонентов.

Auto Positioning позволяет автоматически перемещать аппарат к заранее установленным позициям исследования.

В актуальных конфигурациях GC85A предусмотрено более 500 программируемых положений.

Автоматическое позиционирование позволяет:

• сократить ручные перемещения оборудования;

• ускорить подготовку к исследованию;

• воспроизводить стандартные проекции;

• уменьшить количество повторяющихся действий оператора;

• сохранить часто используемые положения;

• выбирать положение с беспроводного пульта.

Набор доступных автоматических движений зависит от установленных стола и вертикальной стойки.

Auto Tracking

Auto Tracking синхронизирует положение рентгеновской трубки и детектора.

В зависимости от используемой позиции система обеспечивает:

• вертикальное сопровождение;

• продольное сопровождение;

• автоматическое центрирование;

• синхронизацию трубки и детектора;

• сохранение центрального луча относительно приёмника.

Функция уменьшает необходимость повторно выравнивать трубку после перемещения стола или стойки.

Auto Centering

Auto Centering автоматически совмещает центральный луч с центром детектора.

Функция применяется при работе:

• со столом;

• с вертикальной стойкой;

• с совместимым детектором в свободной позиции.

Автоматическое центрирование сокращает риск неправильного взаимного положения трубки и приёмника изображения.

S-Align

S-Align предназначен для контроля взаимного угла рентгеновской трубки и беспроводного детектора.

Функция позволяет оператору оценивать ориентацию детектора при свободных исследованиях, когда детектор находится:

• под пациентом;

• на каталке;

• за пациентом;

• в нестандартной позиции.

Доступность автоматизированного выравнивания зависит от версии оборудования и программного обеспечения.

Soft Handling

Система моторизированной помощи Soft Handling уменьшает усилие, необходимое для ручного перемещения потолочного излучателя.

Она предназначена для более плавного позиционирования и уменьшения физической нагрузки на рентгенлаборанта при большом количестве исследований.

Потолочная подвеска

Потолочный кронштейн обеспечивает перемещение рентгеновского излучателя в продольном, поперечном и вертикальном направлениях.

Для зарегистрированного в РФ исполнения предусмотрены направляющие различных размеров.

Длина направляющих выбирается в зависимости от помещения и проекта размещения.

Потолочная конструкция позволяет выполнять исследования:

• на штатном столе;

• у вертикальной стойки;

• на каталке;

• в кресле;

• в свободной зоне кабинета.

Рентгеновский генератор

GC85A оснащается высокочастотным генератором.

В зависимости от зарегистрированной конфигурации и поколения системы используются различные исполнения генератора.

Основные рабочие параметры семейства:

• максимальное напряжение — до 150 кВ;

• диапазон напряжения — 40–150 кВ;

• максимальный ток — до 1000 мА;

• время экспозиции — от 1 мс;

• максимальное время экспозиции — до 10 с;

• значение мАс программируется в широком диапазоне;

• предусмотрен автоматический контроль экспозиции AEC.

Мощность генератора зависит от исполнения и может составлять приблизительно 50–82 кВт.

Для технического задания должна указываться мощность именно предлагаемого питающего устройства.

Рентгеновские трубки

В российском РУ зарегистрированы варианты с трубками:

• E7869X;

• E7252X.

Для трубок используются два фокусных пятна:

• малое — 0,6 мм;

• большое — 1,2 мм.

Диапазон рабочего напряжения достигает 150 кВ.

Модель трубки существенно влияет на:

• максимально допустимую нагрузку;

• тепловую ёмкость;

• допустимый анодный ток;

• режим серийной нагрузки;

• параметры конкретной комплектации.

Поэтому характеристики E7869X и E7252X не следует объединять в одну закупочную характеристику без указания варианта исполнения.

Коллиматор

В зарегистрированных вариантах GC85A применяются:

• SDR-OGCL80U;

• SDR-OGCL83U.

Коллимационная система поддерживает моторизованное управление створками.

В зависимости от исполнения доступны:

• ручная коллимация;

• автоматическая коллимация;

• управление полем с рабочего места;

• управление с Tube Head Unit;

• световое поле;

• лазерное позиционирование;

• отображение параметров поля;

• дополнительная фильтрация.

В современных спецификациях предусмотрена дополнительная медная фильтрация:

• 0,1 мм Cu;

• 0,2 мм Cu;

• 0,3 мм Cu.

Конкретный алгоритм автоматической коллимации зависит от версии системы.

Автоматический контроль экспозиции

AEC предназначен для автоматического завершения экспозиции после достижения требуемого уровня сигнала.

Функция помогает:

• стандартизировать экспозицию;

• снизить вероятность переэкспонирования;

• уменьшить количество повторных снимков;

• адаптировать параметры к толщине исследуемой области.

AEC является зарегистрированным программно-аппаратным компонентом GC85A.

При эксплуатации параметры AEC должны проходить установленный контроль качества.

APR

Anatomically Programmed Radiography позволяет связывать выбранное исследование с заранее установленными параметрами.

APR может включать:

• анатомическую область;

• проекцию;

• кВ;

• мАс;

• режим AEC;

• фокусное пятно;

• параметры обработки изображения;

• механическое положение системы;

• ориентацию изображения;

• электронный маркер.

Параметры могут корректироваться пользователем в пределах установленных прав.

Цифровые детекторы

В российском регистрационном удостоверении для GC85A предусмотрены беспроводные плоскопанельные детекторы:

• S3025-W;

• S4335-W;

• S4343-W.

Допускается установка до двух детекторов соответствующего типа в зависимости от комплектации.

S4335-W

Тип:

• плоскопанельный цифровой детектор;

• TFT на аморфном кремнии;

• сцинтиллятор CsI.

Формат:

• приблизительно 14 × 17 дюймов;

• активная область около 345 × 425 мм.

Матрица:

• около 2466 × 3040 пикселей.

Размер пикселя:

• 140 мкм.

Пространственное разрешение:

• около 3,57 пар линий/мм.

Передача данных:

• проводная или беспроводная.

S4343-W

Тип:

• TFT на аморфном кремнии;

• сцинтиллятор из йодида цезия CsI.

Формат:

• около 17 × 17 дюймов;

• активная область примерно 425 × 425 мм.

Матрица:

• около 3036 × 3040 пикселей.

Размер пикселя:

• 140 мкм.

Пространственное разрешение:

• около 3,57 пар линий/мм.

Формат 17 × 17 удобен для:

• органов грудной клетки;

• брюшной полости;

• таза;

• крупных анатомических областей;

• работы во встроенном Bucky.

S3025-W

Компактный беспроводной детектор применяется преимущественно для:

• конечностей;

• педиатрических исследований;

• исследований на каталке;

• сложного позиционирования;

• ортопедических проекций.

Размер — приблизительно 10 × 12 дюймов.

Характеристики конкретного зарегистрированного исполнения необходимо подтверждать паспортом поставляемого детектора.

Беспроводная работа

Беспроводной детектор позволяет свободно располагать приёмник относительно пациента.

Он может использоваться:

• в столе;

• в стойке;

• непосредственно на столе;

• на каталке;

• под пациентом;

• при горизонтальном луче;

• для нестандартных ортопедических исследований.

При необходимости предусмотрено использование кабельного подключения совместимых детекторов.

Shared Bucky

Система Shared Bucky позволяет использовать детекторы разных размеров в одном механизме Bucky.

Это сокращает необходимость в отдельных приёмных устройствах для детекторов 14×17 и 17×17 дюймов.

Доступность зависит от типа стола и комплектации.

Стол пациента

GC85A может комплектоваться автоматизированным шестинаправленным столом.

Стол поддерживает:

• вертикальное перемещение;

• продольное перемещение деки;

• поперечное перемещение;

• плавающее движение столешницы;

• перемещение Bucky;

• автоматическое сопровождение трубкой;

• автоматическое центрирование.

Размер столешницы актуального исполнения составляет приблизительно 2410 × 813 мм.

Максимальная статическая нагрузка по актуальной технической документации достигает приблизительно 350 кг в центральной области.

Точная допустимая динамическая и смещённая нагрузка должна указываться по паспорту конкретного стола.

Вертикальная стойка

В российской регистрации предусмотрены различные исполнения стойки снимков.

Стойка применяется для исследований:

• грудной клетки;

• позвоночника;

• живота;

• таза;

• плечевого пояса;

• длинных костей;

• пациентов в положении стоя;

• пациентов в положении сидя.

В моторизованном исполнении поддерживаются:

• вертикальное перемещение;

• автоматическое сопровождение трубкой;

• автоматическое центрирование;

• наклон приёмника;

• программируемые положения.

Диапазон наклона зависит от исполнения стойки.

Сшивание изображений

Программный модуль объединения изображений позволяет получать длинноформатные изображения из нескольких экспозиций.

Основные области применения:

• весь позвоночник;

• нижние конечности целиком;

• длинные кости;

• оценка оси конечностей;

• ортопедическое планирование.

После последовательных экспозиций программное обеспечение объединяет изображения в общий снимок.

Автоматизированные функции планирования зависят от версии установленного программного обеспечения.

S-Vue

S-Vue — алгоритм постобработки цифровых рентгенограмм.

Он выполняет:

• адаптивную обработку изображения;

• многомасштабную обработку;

• подавление шума;

• управление контрастом;

• повышение визуальной резкости;

• оптимизацию изображения под выбранную анатомическую программу;

• уменьшение чрезмерного контраста в областях с металлоконструкциями.

Параметры обработки выбираются в соответствии с протоколом исследования.

SimGrid

SimGrid — программная функция уменьшения визуального влияния рассеянного излучения.

Она предназначена для улучшения контраста изображения при исследованиях, выполненных без физического противорассеивающего растра в допустимых клинических сценариях.

Преимущества рабочего процесса:

• не требуется устанавливать переносной растр;

• уменьшается число операций;

• устраняется ошибка взаимного наклона переносного растра и трубки;

• упрощаются исследования на каталке.

SimGrid не является универсальной заменой физического растра для всех исследований. Решение принимается в соответствии с протоколом учреждения.

Bone Suppression

Bone Suppression создаёт дополнительное изображение грудной клетки с уменьшенной визуализацией костных структур.

Исходная рентгенограмма не требует дополнительной экспозиции.

Функция предназначена для улучшения визуальной оценки мягкотканных структур грудной клетки.

Bone Suppression является программной дополнительной функцией и не должна указываться как обязательная часть любой поставки без проверки спецификации.

S-Share

S-Share предназначен для совместного использования совместимых цифровых детекторов между определёнными системами Samsung DR.

Функция может повысить резервирование оборудования и уменьшить зависимость кабинета от одного конкретного беспроводного детектора.

Совместимость должна подтверждаться для конкретных моделей и программных версий.

Рабочая станция S-Station

В российской регистрации предусмотрено программное обеспечение S-Station.

Рабочая станция обеспечивает:

• регистрацию пациента;

• получение задания из RIS;

• выбор исследования;

• управление параметрами экспозиции;

• выбор анатомической программы;

• предварительный просмотр изображения;

• постобработку;

• кадрирование;

• поворот и отражение;

• масштабирование;

• измерительные инструменты;

• установку анатомических маркеров;

• управление серией;

• передачу изображения в PACS;

• DICOM-печать;

• просмотр предыдущих исследований при поддерживаемой конфигурации.

Интерфейс может быть русифицирован в соответствующей версии поставки.

Скорость появления изображения

Время предварительного отображения зависит от детектора и способа связи.

Для современных конфигураций GC85A предварительное изображение появляется приблизительно через 2 секунды для большинства детекторов.

Финальное изображение обычно формируется в течение нескольких секунд.

Фактическое время зависит от:

• модели детектора;

• беспроводного соединения;

• алгоритма обработки;

• размера изображения;

• состояния сети.

DICOM

GC85A поддерживает интеграцию в цифровой контур медицинской организации.

В зависимости от программной конфигурации доступны:

• DICOM Verification;

• DICOM Modality Worklist;

• DICOM MPPS;

• DICOM Storage;

• DICOM Storage Commitment;

• DICOM Grayscale Print;

• DICOM Query/Retrieve;

• DICOM GSPS;

• DICOM Media Exchange;

• DICOM Radiation Dose Structured Report.

Это позволяет интегрировать аппарат с:

• PACS;

• RIS;

• HIS;

• архивом медицинских изображений;

• DICOM-принтером;

• сервером учёта лучевой нагрузки.

Modality Worklist

DICOM Modality Worklist позволяет получать сведения об исследовании из RIS/HIS.

В рабочий список могут передаваться:

• данные пациента;

• идентификатор;

• номер исследования;

• назначенная процедура;

• сведения о направлении.

Использование MWL снижает объём ручного ввода и риск ошибки идентификации.

MPPS

DICOM MPPS позволяет передавать информационной системе статус выполнения исследования.

Это используется для синхронизации рабочего процесса между рентгеновским аппаратом и RIS.

DICOM Dose SR

Dose Structured Report позволяет передавать данные о выполненной экспозиции в совместимую информационную систему или сервер учёта доз.

Функция облегчает:

• документирование лучевой нагрузки;

• аудит протоколов;

• анализ повторных исследований;

• централизованный дозовый мониторинг.

Наличие отдельного измерителя произведения дозы на площадь зависит от комплектации.

Пульт дистанционного управления

В российское РУ включён дистанционный пульт SDR-OGRC80U.

С пульта в совместимой конфигурации могут выполняться:

• перемещение потолочной подвески;

• автоматическое центрирование;

• Auto Sync;

• выбор детектора;

• перемещение стола;

• управление плавающей декой;

• перемещение вертикальной стойки;

• наклон стойки;

• выбор предварительно запрограммированного положения;

• управление коллиматором;

• возврат к предыдущему положению.

Безопасность позиционирования

Автоматизированная система предусматривает средства защиты от нежелательных столкновений.

В зависимости от конфигурации применяются:

• датчики столкновения;

• аварийная остановка;

• блокировки движения;

• контроль состояния системы;

• ограничение моторизированного перемещения;

• ручное прерывание движения.

Перед автоматическим перемещением оператор должен контролировать положение пациента, персонала, мебели и другого оборудования.

Лучевая нагрузка

GC85A предусматривает комплекс функций для управления экспозицией:

• AEC;

• APR;

• дополнительную фильтрацию;

• точную коллимацию;

• анатомические протоколы;

• цифровые детекторы с CsI;

• программную обработку изображений;

• контроль повторных снимков;

• DICOM Dose SR.

Конкретные параметры экспозиции устанавливаются медицинской организацией с учётом диагностической задачи, возраста и размеров пациента.

Преимущества

• Полностью цифровая система. Изображение формируется непосредственно на плоскопанельном детекторе.

• Потолочная подвеска. Обеспечивает широкий диапазон позиционирования.

• Автоматическое позиционирование. Поддерживается более 500 программируемых положений в современных конфигурациях.

• Auto Tracking. Трубка и детектор автоматически сопровождают друг друга.

• Auto Centering. Система автоматически центрирует центральный луч.

• Моторизованный стол. Упрощает укладку и изменение положения пациента.

• Моторизованная стойка. Автоматизирует вертикальные исследования.

• До 150 кВ. Обеспечивается широкий диапазон рентгенографических протоколов.

• До 1000 мА. Высокомощная конфигурация позволяет использовать короткие экспозиции.

• Два фокусных пятна. Доступны 0,6 и 1,2 мм.

• Несколько размеров детектора. В российском РУ предусмотрены 10×12, 14×17 и 17×17.

• CsI-детекторы. Обеспечивают эффективное преобразование рентгеновского излучения.

• Размер пикселя 140 мкм. Для S4335-W и S4343-W обеспечивается высокая пространственная детализация.

• AEC. Автоматизируется контроль экспозиции.

• APR. Параметры связываются с выбранной анатомической программой.

• S-Vue. Выполняется специализированная постобработка изображения.

• SimGrid. В подходящих сценариях позволяет работать без переносного физического растра.

• Bone Suppression. Создаётся дополнительное изображение грудной клетки без повторной экспозиции.

• Сшивание изображений. Поддерживаются исследования всего позвоночника и длинных костей.

• S-Align. Упрощается выравнивание свободно расположенного детектора.

• S-Share. Совместимый детектор можно использовать между системами.

• DICOM MWL. Данные пациента могут автоматически поступать из RIS.

• DICOM Storage. Изображения передаются непосредственно в PACS.

• DICOM Query/Retrieve. Поддерживается запрос предыдущих исследований в совместимой конфигурации.

• DICOM Dose SR. Данные экспозиции могут передаваться в систему дозового мониторинга.

• Действующее РУ РФ. Четыре варианта GC85A зарегистрированы для обращения в России.

Применение

GC85A применяется для:

• общей рентгенографии;

• рентгенографии органов грудной клетки;

• рентгенографии лёгких;

• рентгенографии позвоночника;

• рентгенографии таза;

• рентгенографии живота;

• рентгенографии черепа;

• рентгенографии конечностей;

• рентгенографии суставов;

• ортопедических исследований;

• травматологических исследований;

• исследований пациентов на каталке;

• исследований пациентов в кресле;

• длинноформатной рентгенографии;

• исследований всего позвоночника;

• исследований нижних конечностей целиком;

• предоперационной диагностики;

• послеоперационного контроля.

Подходит для учреждений

GC85A подходит для оснащения:

• рентгенологических отделений;

• городских больниц;

• областных больниц;

• краевых больниц;

• многопрофильных стационаров;

• клинико-диагностических центров;

• травматологических центров;

• ортопедических отделений;

• хирургических стационаров;

• пульмонологических отделений;

• приёмных отделений;

• федеральных медицинских центров;

• университетских клиник;

• крупных частных медицинских центров;

• диагностических центров;

• поликлиник с полноценным цифровым рентгеновским кабинетом.
