Назначение

CARDIOVIT FT-2 предназначен для регистрации, отображения, измерения, анализа, хранения и передачи электрокардиографических данных у взрослых и детей.

Основные задачи:

• регистрация стандартной 12-канальной ЭКГ покоя;

• автоматическое измерение параметров ЭКГ;

• расчёт частоты сердечных сокращений;

• регистрация длительного ритма покоя;

• визуальная оценка качества сигнала;

• контроль подключения электродов;

• выявление импульсов электрокардиостимулятора;

• просмотр записи до сохранения;

• хранение исследований;

• передача отчётов в информационные системы;

• автоматическая интерпретация при наличии соответствующей программной лицензии;

• спирометрические исследования при оснащении SpiroScout SP plus.

Аппарат предназначен для профессионального применения медицинским персоналом.

Регистрация ЭКГ

CARDIOVIT FT-2 выполняет одновременный анализ 12 ЭКГ-отведений.

Стандартная автоматическая ЭКГ покоя регистрируется в течение 10 секунд.

Перед записью оператор видит кривые на экране и может оценить:

• наличие сигнала;

• контакт электродов;

• качество записи;

• частоту сердечных сокращений;

• импульсы кардиостимулятора;

• правильность подключения пациента.

После регистрации запись можно:

• просмотреть;

• принять;

• удалить;

• сохранить;

• распечатать при наличии принтера;

• передать в информационную систему;

• экспортировать в PDF.

Конфигурации отведений

Поддерживаются различные схемы регистрации:

• стандартные 12 отведений;

• педиатрическая схема;

• правые прекордиальные отведения;

• стандартная схема с C4r;

• задние левые отведения;

• отведения по Небу;

• сбалансированная схема.

Это позволяет использовать систему не только для стандартной ЭКГ покоя, но и для расширенного исследования при соответствующей клинической задаче.

Качество сигнала

Система отображает состояние электродов и качество ЭКГ до начала регистрации.

Контроль помогает выявлять:

• плохой контакт электродов;

• отсоединённый электрод;

• выраженные артефакты;

• ошибки подключения;

• проблемы с кабелем пациента.

Для получения диагностической ЭКГ окончательное решение о качестве записи принимает медицинский специалист.

Обнаружение кардиостимулятора

CARDIOVIT FT-2 поддерживает автоматическое обнаружение импульсов кардиостимулятора.

При обнаружении соответствующих импульсов информация отображается в записи и учитывается при анализе ЭКГ.

Функция не предназначена для проверки технических параметров самого электрокардиостимулятора.

Частота дискретизации

Частота дискретизации входного ЭКГ-сигнала составляет 32 000 Гц.

Частота сохранения цифровой записи — 1000 Гц.

Высокая входная частота используется для точной регистрации электрического сигнала и обнаружения быстрых импульсов, включая импульсы кардиостимулятора.

Рассогласование по времени между каналами — 0 секунд.

Квантование амплитуды — 50 нВ/LSB.

Частота сердечных сокращений

Автоматически рассчитываемая ЧСС находится в диапазоне 15–300 уд/мин.

Средняя ЧСС для стандартной ЭКГ рассчитывается по всей 10-секундной записи.

Скорость и чувствительность

Для просмотра ЭКГ доступны скорости:

• 12,5 мм/с;

• 25 мм/с;

• 50 мм/с.

Чувствительность:

• 5 мм/мВ;

• 10 мм/мВ;

• 20 мм/мВ.

Для просмотра длительной ритмограммы предусмотрены дополнительные режимы:

• скорость 6,25 и 12,5 мм/с;

• чувствительность 2,5 и 5 мм/мВ.

Фильтры

Фильтр мышечных помех:

• 25 Гц;

• 40 Гц;

• 150 Гц;

• отключён — 250 Гц.

Сетевой фильтр:

• 50 Гц;

• 60 Гц.

Для диагностических и особенно педиатрических записей выбор фильтра должен соответствовать руководству производителя, поскольку чрезмерная фильтрация может изменять морфологию сигнала.

Автоматические измерения

После регистрации аппарат может рассчитывать и сохранять:

• ЧСС;

• интервалы;

• длительность зубцов и комплексов;

• амплитуды;

• электрические оси;

• усреднённые комплексы.

В отчёте могут отображаться, в частности:

• P;

• PQ/PR;

• QRS;

• QT;

• QTc;

• оси P, QRS и T;

• дополнительные вычисляемые показатели.

Для коррекции QT доступны формулы, включая:

• Bazett;

• Fridericia;

• Framingham;

• Hodges.

Интерпретация ETM

Автоматическая интерпретация реализуется программным алгоритмом SCHILLER ETM.

ETM анализирует зарегистрированный сигнал и формирует диагностические заключения на основании измеренных параметров и морфологии ЭКГ.

Автоматическая интерпретация является вспомогательным инструментом и не заменяет заключение врача.

Наличие лицензии ETM следует подтверждать в конкретной поставке.

ETM Sport

ETM Sport предназначен для автоматизированной оценки ЭКГ спортсменов.

Алгоритм учитывает физиологические особенности, связанные с регулярной спортивной нагрузкой, и помогает разграничивать:

• ожидаемые адаптационные изменения;

• пограничные изменения;

• признаки, требующие дополнительного обследования.

ETM Sport является программной опцией и требует соответствующей лицензии.

Регистрация ритма

CARDIOVIT FT-2 позволяет записывать ЭКГ ритма продолжительностью до 20 минут.

Во время записи можно:

• просматривать кривые;

• отслеживать ЧСС;

• добавлять события;

• отмечать жалобы пациента;

• просматривать запись после завершения;

• изменять масштаб отображения.

Ритмограмма не является заменой полноценного суточного холтеровского мониторирования.

Память

Внутренняя память EMMC предоставляет минимум 2 ГБ для записей.

Ориентировочно аппарат хранит не менее:

• 350 ЭКГ покоя;

• 100 длительных ритмограмм;

• 100 спирометрических исследований.

Фактическое количество зависит от формата записей и используемых функций.

Экран

Аппарат оснащён цветным TFT-LCD мультисенсорным дисплеем.

Диагональ — 15,6 дюйма.

Разрешение — 1366 × 768 пикселей.

На экране отображаются:

• ЭКГ-кривые;

• выбранные отведения;

• ЧСС;

• данные пациента;

• контакт электродов;

• скорость;

• чувствительность;

• фильтры;

• состояние питания;

• статус передачи;

• память;

• состояние принтера;

• результаты измерений;

• автоматическая интерпретация при наличии лицензии.

Большая гладкая поверхность рассчитана на регулярную очистку в условиях медицинского учреждения.

Сенсорное управление

Все основные операции выполняются непосредственно на мультисенсорном экране.

Для стандартной работы отдельная клавиатура не требуется.

Экран используется для:

• ввода данных пациента;

• выбора режима;

• запуска регистрации;

• просмотра ЭКГ;

• изменения масштаба;

• работы с архивом;

• передачи исследования;

• настройки системы.

Сетевые возможности

CARDIOVIT FT-2 поддерживает:

• проводной LAN;

• беспроводной WLAN;

• обмен через SCHILLER Server;

• SCHILLER Gateway;

• SCHILLER Link;

• рабочие списки в соответствующей программной конфигурации;

• запрос данных пациента PDQ;

• передачу исследований в EMR/HIS;

• экспорт PDF.

Конкретный протокол взаимодействия с МИС/ЛИС и наличие программных лицензий должны быть определены до поставки.

LAN

Проводной интерфейс:

• Ethernet 1 Гбит/с;

• разъём RJ45.

Проводное подключение удобно для стационарной эксплуатации и централизованного архива ЭКГ.

Wi-Fi

Поддерживаются стандарты:

• IEEE 802.11a;

• 802.11b;

• 802.11g;

• 802.11n.

Диапазоны:

• 2,4 ГГц;

• 5 ГГц.

Поддерживаются механизмы безопасности, включая:

• WPA2 Enterprise;

• WPA2-PSK;

• WPA-PSK;

• AES;

• TKIP;

• сертификатную аутентификацию в совместимой инфраструктуре.

Кибербезопасность

Аппарат использует защищённую Linux-платформу.

Предусмотрены:

• разграничение доступа;

• имя пользователя;

• пароль;

• назначение прав;

• защищённые сетевые протоколы;

• сертификатная аутентификация Wi-Fi.

Конкретная политика подключения должна соответствовать требованиям информационной безопасности медицинской организации.

USB

Предусмотрены три интерфейса USB Type-A.

USB может использоваться для совместимых периферийных устройств и экспорта данных.

PDF-отчёт может сохраняться на подключённый USB-накопитель.

PDF

Поддерживается экспорт отчёта в PDF.

В технической документации указаны форматы PDF/A-1a или PDF/A-1b.

Безбумажный рабочий процесс позволяет передавать ЭКГ без обязательной печати.

Опциональный термопринтер

Для CARDIOVIT FT-2 доступен внешний термопринтер формата A4.

Характеристики:

• термобумага шириной 210 мм;

• Z-сложение;

• печать до 12 отведений;

• ручная печать текущего ритма;

• различные форматы отчёта.

Скорости печати:

• 5 мм/с;

• 12,5 мм/с;

• 25 мм/с;

• 50 мм/с.

Термопринтер является опцией и не входит автоматически в базовую поставку.

Спирометрия

При подключении SpiroScout SP plus аппарат может использоваться для спирометрических исследований.

Спирометрический модуль основан на ультразвуковом измерении воздушного потока.

В зависимости от программной конфигурации доступны:

• FVC;

• SVC;

• MVV;

• исследования до и после бронходилататора;

• референсные нормы;

• контроль качества манёвра;

• интерпретация FVC.

SpiroScout SP plus, дыхательные трубки и связанные принадлежности являются опциональными.

Работа от аккумулятора

CARDIOVIT FT-2 оснащён внутренним литий-ионным полимерным аккумулятором:

• напряжение 10,8 В;

• ёмкость 9,22 А·ч.

Автономная работа — до 4 часов в нормальном режиме без печати и без активного Wi-Fi.

Время зарядки до 80% при выключенном устройстве — приблизительно 4 часа.

Автономность зависит от:

• состояния аккумулятора;

• использования Wi-Fi;

• яркости экрана;

• подключённой периферии;

• температуры;

• интенсивности работы.

Мобильное использование

Небольшая толщина корпуса и аккумулятор позволяют использовать аппарат:

• в кабинете функциональной диагностики;

• в палатах;

• в приёмном отделении;

• в реанимации;

• в кардиологическом отделении;

• при перемещении между отделениями.

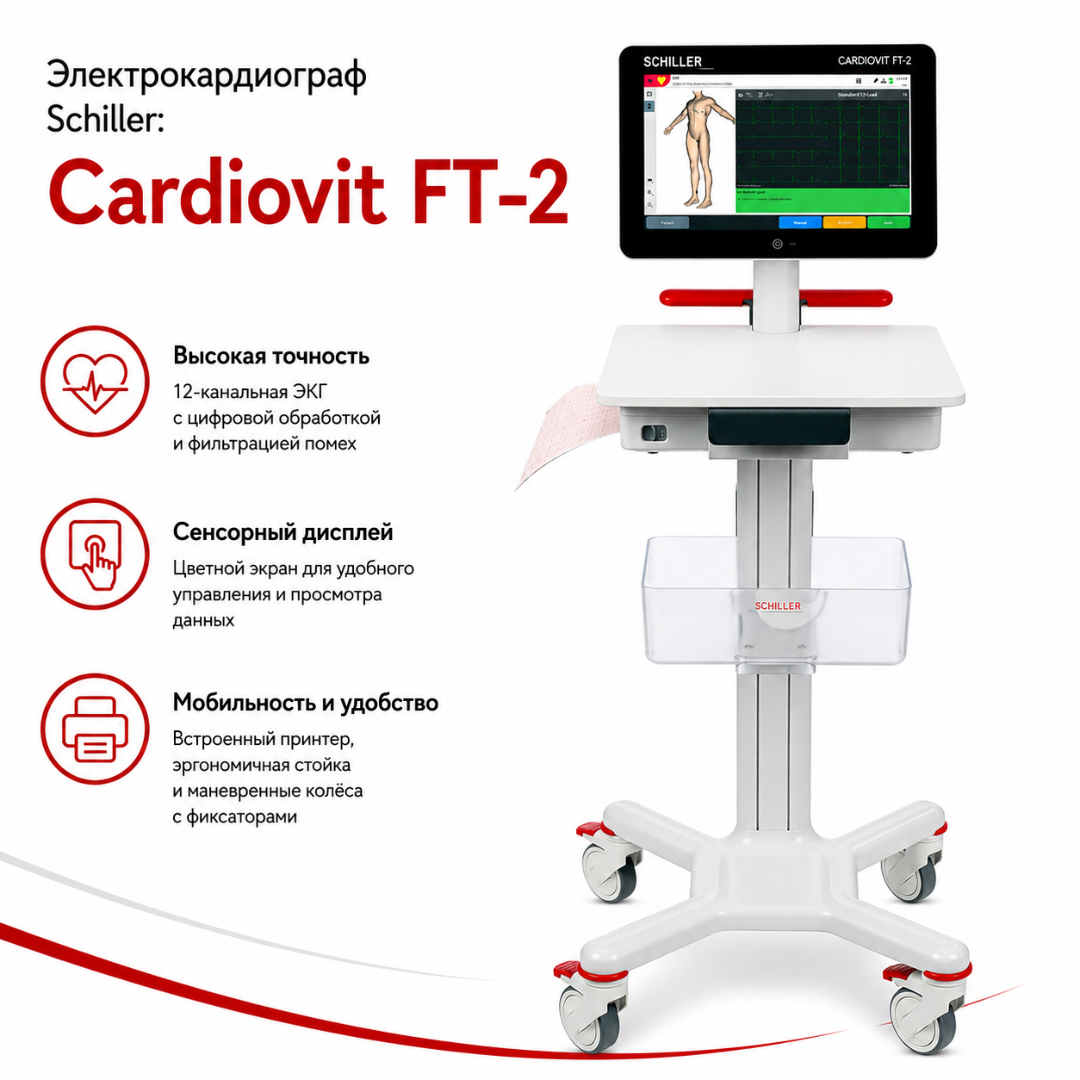

Для транспортировки внутри учреждения предусмотрена фирменная тележка.

Электробезопасность

Вход пациента:

• гальванически изолирован;

• полностью плавающий;

• тип CF.

При использовании оригинального кабеля пациента SCHILLER вход защищён от воздействия дефибрилляционного импульса.

Аппарат соответствует требованиям профильных стандартов для диагностических электрокардиографов.

Преимущества

• 12 одновременных отведений. Полноценная диагностическая ЭКГ покоя.

• Частота дискретизации 32 кГц. Высокоточная первичная регистрация сигнала.

• Большой экран 15,6″. Все 12 отведений удобно контролировать до сохранения.

• Разрешение 1366 × 768. Чёткое отображение кривых и интерфейса.

• Запись ритма до 20 минут. Подходит для расширенного наблюдения в кабинете.

• Память минимум 350 ЭКГ. Возможна автономная работа без постоянного соединения с сервером.

• Контроль электродов. Система помогает выявлять плохой контакт.

• Обнаружение кардиостимулятора. Импульсы автоматически отмечаются.

• Дополнительные схемы отведений. Поддерживаются правые, задние и педиатрические конфигурации.

• ETM. Доступна автоматическая интерпретация ЭКГ.

• ETM Sport. Предусмотрена специализированная оценка ЭКГ спортсменов.

• LAN и Wi-Fi. Аппарат интегрируется в сетевой рабочий процесс.

• Двунаправленный обмен. Возможны рабочие списки и получение данных пациента.

• PDF на USB. Исследование можно экспортировать без печати.

• Три USB-порта. Поддерживается подключение совместимой периферии.

• До 4 часов от аккумулятора. Аппарат подходит для перемещения между отделениями.

• Опциональный A4-принтер. Возможна полноценная бумажная ЭКГ.

• Опциональная спирометрия. Один аппарат может объединять ЭКГ и исследования функции внешнего дыхания.

• Защищённая Linux-платформа. Реализованы современные механизмы сетевой безопасности.

• Действующее российское РУ. CARDIOVIT FT-2 зарегистрирован для обращения в РФ.

Применение

CARDIOVIT FT-2 применяется для:

• регистрации ЭКГ покоя;

• кардиологического обследования;

• функциональной диагностики;

• оценки сердечного ритма;

• измерения интервалов ЭКГ;

• оценки электрической оси сердца;

• обследования взрослых;

• педиатрической ЭКГ;

• обследования спортсменов при наличии ETM Sport;

• обследования пациентов с кардиостимулятором;

• регистрации дополнительных отведений;

• предоперационного обследования;

• профилактических осмотров;

• диспансеризации;

• обследования в приёмном отделении;

• обследования пациентов стационара;

• формирования электронного архива ЭКГ;

• сетевой передачи исследований;

• спирометрии при соответствующей конфигурации.

Подходит для учреждений

CARDIOVIT FT-2 подходит для:

• клинико-диагностических отделений;

• кабинетов функциональной диагностики;

• кардиологических отделений;

• терапевтических отделений;

• приёмных отделений;

• отделений реанимации и интенсивной терапии;

• многопрофильных больниц;

• областных и городских больниц;

• поликлиник;

• диагностических центров;

• медицинских центров;

• частных клиник;

• спортивной медицины;

• центров профосмотров;

• педиатрических учреждений;

• санаторно-курортных учреждений.
