Назначение

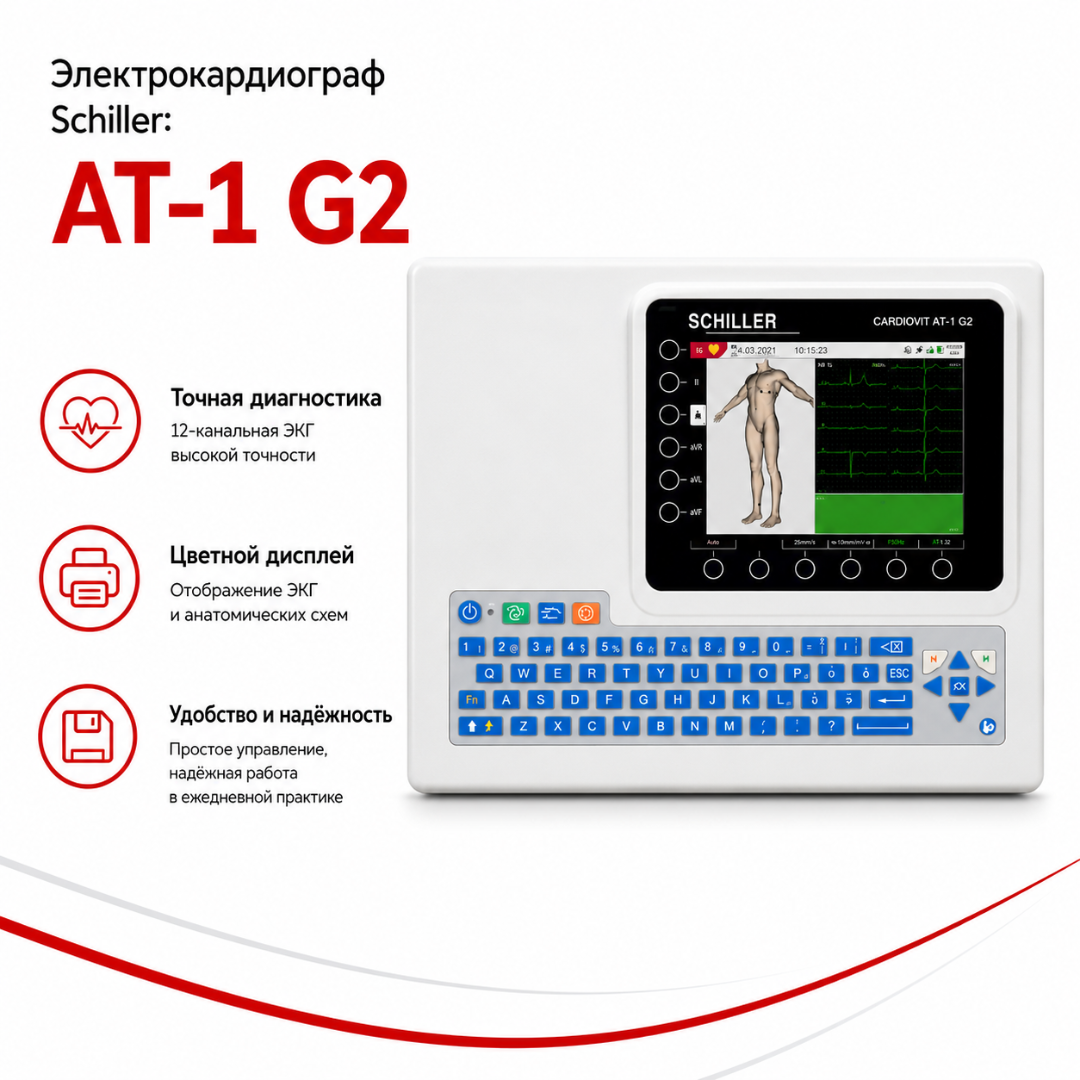

CARDIOVIT AT-1 G2 предназначен для регистрации и документирования электрокардиограммы покоя у взрослых и детей.

Аппарат используется для:

• регистрации стандартной 12-отведённой ЭКГ;

• оценки сердечного ритма;

• определения частоты сердечных сокращений;

• измерения временных интервалов ЭКГ;

• оценки электрических осей;

• выявления нарушений ритма и проводимости по зарегистрированной ЭКГ;

• оценки морфологии зубцов и комплексов;

• документирования исследования на термобумаге;

• сохранения отчёта в электронном формате PDF;

• компьютерной интерпретации при установленной опции ETM.

Окончательная клиническая интерпретация ЭКГ выполняется медицинским специалистом.

12 отведений и 3 канала

CARDIOVIT AT-1 G2 одновременно регистрирует электрический сигнал всех 12 стандартных отведений:

• I;

• II;

• III;

• aVR;

• aVL;

• aVF;

• V1;

• V2;

• V3;

• V4;

• V5;

• V6.

При этом экран и встроенный узкий термопринтер работают в 3-канальном формате.

Поэтому корректное описание модели:

12-отведённый электрокардиограф с одновременным сбором 12 отведений и 3-канальным отображением и печатью.

Называть AT-1 G2 прибором, который регистрирует только три отведения, некорректно.

Регистрация сигнала

Аппарат обеспечивает одновременное получение 12 ЭКГ-отведений.

Для стандартной ЭКГ выполняется запись 10-секундного участка сигнала с последующим:

• автоматическим измерением;

• просмотром;

• печатью;

• формированием электронного отчёта.

Для печатных форм может использоваться:

• одновременное отображение групп отведений;

• последовательное отображение;

• стандартная последовательность;

• система Cabrera.

Качество сигнала

Частота дискретизации составляет 32 000 Гц.

Высокая частота исходной оцифровки используется для точного формирования цифрового ЭКГ-сигнала и особенно актуальна:

• при регистрации коротких электрических событий;

• при работе с детской ЭКГ;

• при распознавании импульсов электрокардиостимулятора;

• при последующей цифровой обработке сигнала.

Качество записи также зависит от правильного наложения электродов, состояния кожи пациента, движения и электромагнитных помех.

Контроль наложения электродов

CARDIOVIT AT-1 G2 автоматически контролирует качество подключения электродов.

Функции включают:

• цветовую индикацию качества сигнала;

• Hook-up Adviser;

• контроль подключения отведений;

• распознавание перестановки электродов;

• визуальный предварительный просмотр ЭКГ.

Это позволяет обнаружить проблему до окончательной регистрации исследования и уменьшить число повторных записей.

Предварительный просмотр

Цветной экран показывает три ЭКГ-кривые одновременно.

Перед записью оператор может оценить:

• наличие сигнала;

• стабильность изолинии;

• качество контакта электродов;

• мышечные помехи;

• сетевые помехи;

• правильность подключения;

• форму регистрируемого сигнала.

После регистрации доступен просмотр записанной ЭКГ.

Экран

Аппарат оснащён цветным ЖК-дисплеем диагональю 5 дюймов.

Разрешение:

800 × 480 пикселей.

Экран используется для:

• просмотра ЭКГ;

• ввода данных пациента;

• контроля наложения электродов;

• выбора параметров записи;

• просмотра результатов;

• управления печатью;

• работы с системным меню.

Скорость отображения

Для предварительного просмотра доступны скорости:

• 5 мм/с;

• 25 мм/с;

• 50 мм/с.

Основной стандарт для диагностической ЭКГ — 25 мм/с, если клиническая задача не требует другой настройки.

Чувствительность

Доступные масштабы:

• 5 мм/мВ;

• 10 мм/мВ;

• 20 мм/мВ.

Стандартное диагностическое значение — 10 мм/мВ.

Изменение чувствительности позволяет адаптировать отображение к амплитуде ЭКГ-сигнала.

Фильтрация сигнала

Предусмотрены цифровые фильтры.

Сетевой фильтр

Варианты:

• выключен;

• 50 Гц;

• 60 Гц.

Фильтр применяется для подавления сетевой помехи.

Миографический фильтр

Доступны значения:

• LP 25 Гц;

• LP 40 Гц;

• LP 150 Гц;

• выключен — полоса до 250 Гц.

Фильтры следует применять с учётом клинической задачи, поскольку чрезмерная фильтрация может изменять морфологию ЭКГ.

Автоматические измерения

Система выполняет компьютерные измерения параметров зарегистрированной ЭКГ.

В зависимости от программной конфигурации отображаются:

• частота сердечных сокращений;

• длительность P;

• интервал PR/PQ;

• длительность QRS;

• QT;

• QTc;

• электрическая ось P;

• электрическая ось QRS;

• электрическая ось T.

Числовые измерения являются вспомогательным результатом и должны оцениваться специалистом совместно с исходной ЭКГ.

Формулы QTc

Для коррекции QT доступны формулы:

• Bazett;

• Fridericia;

• Framingham;

• Hodges.

Выбор формулы производится в настройках.

Это позволяет адаптировать расчёт QTc к протоколу медицинской организации.

Распознавание кардиостимулятора

Аппарат поддерживает обнаружение импульсов кардиостимулятора.

Функция помогает отображать соответствующие маркеры и учитывать наличие стимуляции при анализе ЭКГ.

Автоматическое распознавание не заменяет оценку записи врачом.

ETM — опциональная интерпретация

ETM является дополнительной программной опцией.

Это алгоритм компьютерной интерпретации стандартной 12-отведённой ЭКГ для:

• взрослых;

• детей.

ETM анализирует зарегистрированный сигнал и формирует диагностические текстовые предложения.

Программное заключение предназначено для поддержки врача и не должно использоваться как самостоятельный окончательный диагноз.

CCAA — опциональный алгоритм

CCAA — Culprit Coronary Artery Algorithm — дополнительная программная функция SCHILLER.

Алгоритм предназначен для анализа 12-отведённой ЭКГ при подозрении на острую коронарную окклюзию и может предоставлять информацию о предполагаемой локализации поражённой коронарной артерии.

Наличие CCAA зависит от комплектации и программной лицензии.

CCAA является инструментом поддержки клинического решения и не заменяет полноценную диагностику острого коронарного синдрома.

Встроенный термопринтер

CARDIOVIT AT-1 G2 оснащён высокоразрешающим термопринтером.

Печатаются три кривые одновременно.

Поддерживаются скорости:

• 5 мм/с;

• 25 мм/с;

• 50 мм/с.

Чувствительность:

• 5 мм/мВ;

• 10 мм/мВ;

• 20 мм/мВ.

Используется термореактивная бумага шириной около 80 мм.

В зависимости от регионального исполнения применяется Z-сложенная или совместимая рулонная бумага.

Ручная запись ритма

В ручном режиме можно печатать ЭКГ в реальном времени.

Одновременно выводятся три выбранные кривые.

Режим используется для:

• более продолжительного наблюдения ритма;

• фиксации эпизода аритмии;

• визуального контроля динамики;

• дополнительной записи выбранных отведений.

Электронный отчёт PDF

Аппарат поддерживает формирование и экспорт отчётов в PDF.

Передача выполняется через USB-накопитель.

Поддерживается автоматический PDF-экспорт при подключённом совместимом USB-носителе.

Электронный отчёт может использоваться для:

• медицинской информационной системы;

• электронной карты пациента;

• локального архива;

• дистанционного просмотра врачом;

• последующей печати.

Память

Система предусматривает хранение до 100 ЭКГ в формате PDF для последующего экспорта на USB.

Этот параметр не следует трактовать как полноценный многотысячный архив исследований или сетевую базу данных.

Для крупного электронного архива целесообразно использовать внешнюю медицинскую информационную систему или специализированное ПО.

USB

В аппарате предусмотрен USB-интерфейс.

Основное применение:

• экспорт PDF;

• перенос ЭКГ-отчётов;

• сервисные операции в предусмотренных производителем случаях.

Сетевые LAN/Wi-Fi функции, характерные для более старших моделей CARDIOVIT, не следует автоматически приписывать стандартному AT-1 G2.

Питание

CARDIOVIT AT-1 G2 может работать:

• от электросети;

• от встроенного аккумулятора.

Диапазон сетевого питания:

100–240 В, 50/60 Гц.

Максимальная потребляемая мощность:

30 Вт.

Широкий диапазон входного напряжения упрощает эксплуатацию в медицинских учреждениях и мобильных условиях.

Аккумулятор

Используется встроенный свинцово-гелевый аккумулятор:

• 12 В;

• 2,0 А·ч.

Автономная работа составляет до 4 часов при нормальном использовании без печати.

Заряд приблизительно до 90% занимает около 4 часов при выключенном аппарате.

Фактическая автономность уменьшается при:

• интенсивной печати;

• изношенном аккумуляторе;

• низкой температуре;

• частом включении подсветки;

• длительном использовании прибора без сетевого питания.

Портативность

Габариты аппарата составляют:

285 × 189 × 61 мм.

Масса с бумагой:

около 1,94 кг.

Компактность позволяет использовать прибор:

• в диагностическом кабинете;

• у постели пациента;

• в палатах;

• в приёмном отделении;

• при выездах;

• в ФАП;

• в мобильных медицинских комплексах;

• при профилактических осмотрах.

Эргономика

AT-1 G2 оснащён клавиатурой с полиуретановым покрытием.

Конструкция ориентирована на:

• быстрый ввод данных;

• минимальное количество действий;

• простую очистку поверхностей;

• работу в перчатках;

• пошаговый алгоритм исследования.

Рабочий процесс построен по схеме:

1. ввод данных пациента;

2. проверка сигнала и электродов;

3. регистрация;

4. просмотр результата;

5. печать или экспорт.

Применение

CARDIOVIT AT-1 G2 подходит для:

• стандартной ЭКГ покоя;

• кардиологических обследований;

• терапевтических обследований;

• педиатрической ЭКГ;

• предоперационной диагностики;

• диспансеризации;

• профилактических осмотров;

• оценки пациентов с жалобами на сердцебиение;

• регистрации ЭКГ при болях в грудной клетке;

• динамического наблюдения;

• обследования пациентов с аритмиями;

• регистрации ЭКГ у пациентов с кардиостимулятором;

• выездной диагностики.

Подходит для учреждений

Электрокардиограф подходит для оснащения:

• кабинетов функциональной диагностики;

• кабинетов ЭКГ;

• кардиологических кабинетов;

• терапевтических кабинетов;

• педиатрических кабинетов;

• поликлиник;

• районных больниц;

• городских больниц;

• многопрофильных стационаров;

• медицинских центров;

• частных клиник;

• диагностических центров;

• ФАП;

• врачебных амбулаторий;

• приёмных отделений;

• центров профосмотров;

• санаториев;

• медицинских пунктов;

• мобильных медицинских комплексов.
