Назначение

SE-601C предназначен для регистрации электрокардиографических сигналов покоя у взрослых и детей с поверхности тела пациента.

Электрокардиограф выполняет:

• одновременное получение 12 стандартных отведений;

• отображение ЭКГ в реальном времени;

• автоматические измерения;

• автоматическую интерпретацию;

• печать электрокардиограммы;

• регистрацию ритма;

• хранение результатов;

• передачу ЭКГ в электронном виде.

Автоматическое заключение носит вспомогательный характер и подлежит оценке медицинским специалистом.

12 стандартных отведений

Система одновременно регистрирует:

• I;

• II;

• III;

• aVR;

• aVL;

• aVF;

• V1;

• V2;

• V3;

• V4;

• V5;

• V6.

Одновременный съём всех 12 отведений уменьшает влияние временного сдвига между комплексами и позволяет формировать стандартный диагностический отчёт.

Несмотря на встроенный 6-канальный термопринтер, полный 12-канальный отчёт может формироваться через внешний USB-принтер или в электронном PDF-файле.

Регистрация сигнала

В актуальной документации серии SE-601 заявлены:

• частота дискретизации до 16 000 Гц;

• 24-битное аналого-цифровое преобразование;

• широкополосная обработка сигнала;

• высокая устойчивость к синфазным помехам;

• автоматическое обнаружение слабого сигнала.

Высокая частота внутренней обработки предназначена для сохранения деталей электрокардиографического сигнала.

Полоса частот

В актуальном техническом буклете заявлена полоса обработки от 0,01 до 300 Гц.

Расширенная полоса особенно важна при:

• регистрации ЭКГ у детей;

• анализе высокочастотных компонентов QRS;

• работе с сигналами небольшой амплитуды;

• оценке формы комплекса без избыточной фильтрации.

Фактическая полоса отображаемого или печатаемого сигнала зависит от выбранных фильтров.

Подавление помех

Актуальная серия SE-601 характеризуется коэффициентом подавления синфазной помехи более 140 дБ.

Для настройки доступны цифровые фильтры.

AC Filter

Предназначен для подавления сетевой помехи 50/60 Гц.

Фильтр может включаться и отключаться.

EMG Filter

Предназначен для уменьшения мышечных помех.

Доступные значения:

• 25 Гц;

• 35 Гц;

• 45 Гц;

• Off.

DFT Filter

Используется для коррекции дрейфа изолинии.

Доступные значения нижней граничной частоты:

• 0,05 Гц;

• 0,15 Гц;

• 0,25 Гц;

• 0,32 Гц;

• 0,5 Гц;

• 0,67 Гц.

Lowpass Filter

Доступные частоты среза:

• 75 Гц;

• 100 Гц;

• 150 Гц.

Выбор фильтра должен учитывать клиническую задачу, поскольку чрезмерная фильтрация способна изменять форму диагностически значимых элементов ЭКГ.

Автоматические измерения

Программное обеспечение может рассчитывать основные электрокардиографические показатели, включая:

• частоту сердечных сокращений;

• продолжительность зубца P;

• интервал PR;

• продолжительность комплекса QRS;

• интервал QT;

• корригированный QT;

• электрические оси P, QRS и T;

• амплитудные показатели отдельных зубцов;

• дополнительные параметры, предусмотренные версией алгоритма.

Измерения автоматически включаются в диагностический отчёт при соответствующих настройках.

Автоматическая интерпретация

SE-601C поддерживает автоматический анализ и формирование интерпретационных заключений.

Алгоритм производителя тестировался с использованием баз:

• CSE;

• AHA;

• MIT.

Для соответствующей комплектации доступен алгоритм Glasgow с расширенной интерпретацией детской ЭКГ.

Автоматическое заключение не заменяет врачебную интерпретацию электрокардиограммы.

Детская ЭКГ

SE-601C может использоваться для регистрации ЭКГ у педиатрических пациентов.

Для детских исследований особенно значимы:

• широкая полоса пропускания;

• высокая частота дискретизации;

• возможность автоматических измерений;

• соответствующие возрастные параметры пациента;

• опциональный алгоритм Glasgow.

Применение автоматической интерпретации у ребёнка требует правильного ввода возраста и клинической проверки результата.

Обнаружение аритмии

При выявлении аритмического события система может продлевать печать ритма.

Функция предназначена для дополнительной оценки:

• нерегулярного ритма;

• преждевременных комплексов;

• пауз;

• эпизодов изменённого ритма.

Автоматическое обнаружение не заменяет длительное Холтеровское мониторирование.

Режимы работы

Серия SE-601 поддерживает несколько режимов регистрации.

AUTO

Автоматическая запись с формированием стандартного отчёта.

MANU

Ручной режим непрерывной печати выбранных групп отведений.

RHYT

Режим регистрации ритма по одному или нескольким выбранным отведениям.

R-R

Режим анализа R-R интервалов.

В отчёте R-R могут отображаться:

• общее число R-зубцов;

• ЧСС;

• средний R-R;

• максимальный R-R;

• минимальный R-R;

• отношение максимального к минимальному R-R;

• SDNN;

• RMSSD;

• гистограмма R-R;

• тренд R-R.

Набор режимов и функций зависит от версии программного обеспечения.

Чувствительность

Для печати доступны значения:

• 2,5 мм/мВ;

• 5 мм/мВ;

• 10 мм/мВ;

• 20 мм/мВ;

• 10/5 мм/мВ;

• автоматический выбор усиления.

Стандартным клиническим значением является 10 мм/мВ, если иное не требуется для конкретной записи.

Скорость регистрации

Встроенный термопринтер поддерживает скорости:

• 5 мм/с;

• 6,25 мм/с;

• 10 мм/с;

• 12,5 мм/с;

• 25 мм/с;

• 50 мм/с.

Для стандартной диагностической ЭКГ обычно применяется 25 или 50 мм/с в соответствии с принятыми правилами медицинской организации.

Встроенная печать

В приборе установлен термопринтер.

Тип носителя:

• фальцованная термобумага;

• ориентировочный формат 110 × 140 мм;

• 144 страницы в стандартной пачке.

Эффективная ширина печати — около 104 мм.

На встроенном принтере формируется до 6 каналов одновременно.

Электронный 12-канальный отчёт

Полный 12-канальный отчёт может быть:

• сохранён в электронном виде;

• выведен на совместимый внешний USB-принтер;

• передан на компьютер;

• включён в электронную медицинскую карту при соответствующей интеграции.

Для SE-601B/C заявлена поддержка PDF.

Дополнительно поддерживаются форматы передачи:

• SCP;

• FDA-XML;

• DICOM.

Память

Актуальная версия серии SE-601 имеет внутреннюю память до 800 исследований ЭКГ.

Архив может расширяться с использованием USB-накопителя.

Сохранённая запись может включать:

• данные пациента;

• кривые 12 отведений;

• измерения;

• автоматическое заключение;

• дату и время исследования;

• параметры записи.

Сенсорный экран

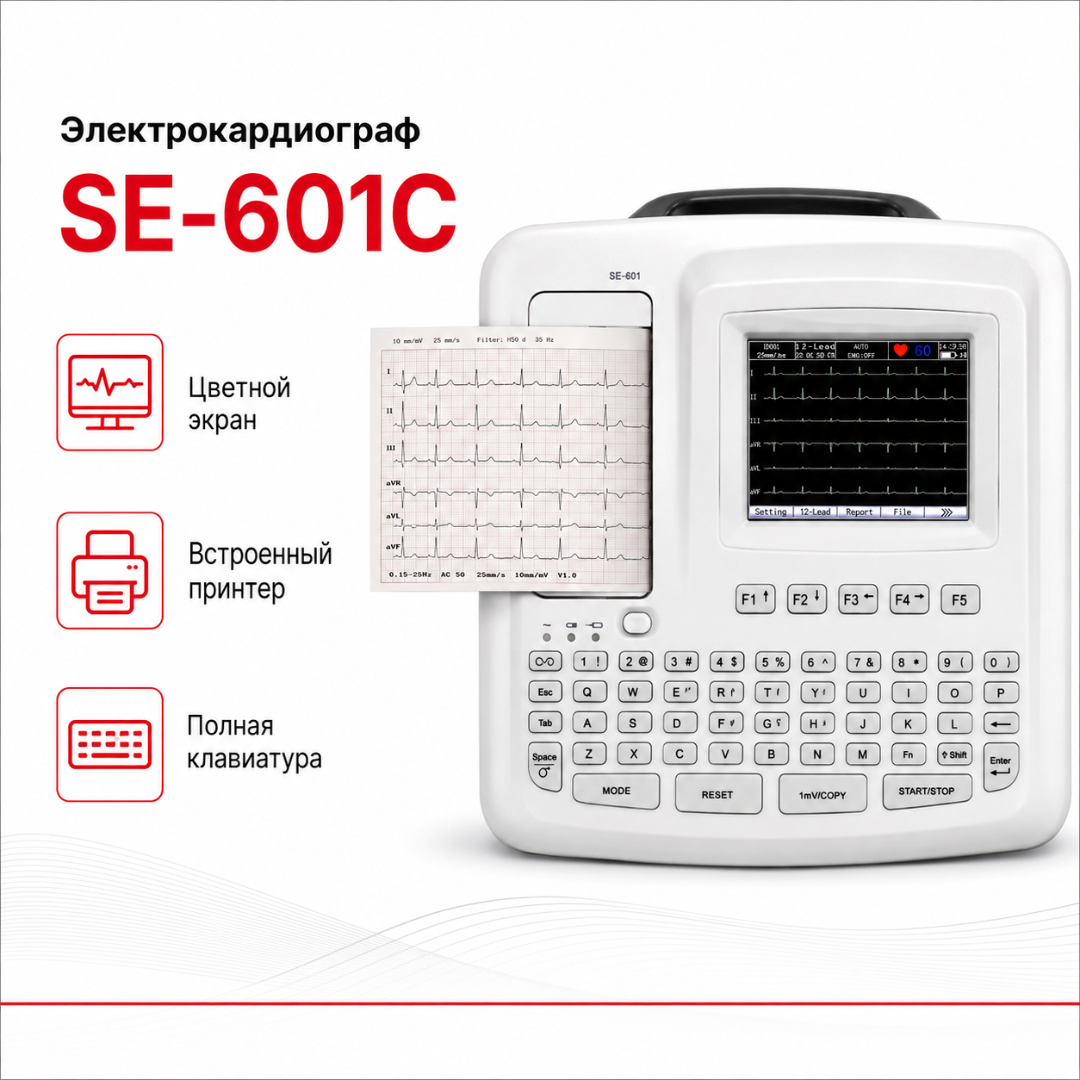

SE-601C отличается от других вариантов серии наличием цветного сенсорного дисплея высокого разрешения.

Актуальный буклет указывает диагональ около 5,6″.

В более раннем руководстве модели указана диагональ 5,7″ и разрешение 640 × 480 точек. Разница связана с редакциями технической документации; при закупке размер экрана следует фиксировать по паспорту поставляемого исполнения.

На экране отображаются:

• ЭКГ-кривые;

• состояние электродов;

• параметры фильтрации;

• данные пациента;

• ЧСС;

• меню управления;

• сообщения системы;

• сведения о сохранении и передаче данных.

Клавиатура

Встроенная буквенно-цифровая клавиатура позволяет вводить:

• идентификатор;

• фамилию и имя;

• возраст;

• пол;

• рост;

• массу;

• артериальное давление;

• отделение;

• дополнительные клинические сведения.

Отдельные функциональные клавиши обеспечивают быстрый доступ к часто используемым операциям.

Управление одной кнопкой

Функция One-Button Operation объединяет последовательные этапы:

• получение ЭКГ;

• анализ;

• печать;

• сохранение;

• передачу.

Это сокращает количество действий оператора при стандартном исследовании.

Штрихкодирование

Для SE-601C поддерживается подключение совместимого сканера штрихкодов.

Сканер позволяет:

• быстро вводить ID пациента;

• уменьшить ручной ввод;

• снизить риск ошибки идентификации;

• связать исследование с рабочим списком;

• повысить прослеживаемость.

Наличие сканера зависит от конфигурации поставки.

Worklist

При интеграции с системой управления ЭКГ может применяться рабочий список пациентов.

Worklist позволяет:

• получать задания;

• выбирать пациента;

• выполнять исследование;

• автоматически связывать результат с идентификатором;

• передавать отчёт обратно в информационную систему.

Конкретные возможности зависят от программного обеспечения и интеграционной схемы.

Wi-Fi и сеть

Для SE-601B/C актуальная документация заявляет встроенный Wi-Fi.

Сетевое подключение применяется для:

• передачи ЭКГ;

• получения рабочего списка;

• подключения к станции SE-1515;

• интеграции с информационными системами;

• электронного архивирования.

Также в зависимости от аппаратной версии применяются Ethernet и последовательные интерфейсы.

SE-1515 Data Management System

Опциональная станция управления ЭКГ SE-1515 позволяет централизованно работать с исследованиями.

Возможности системы включают:

• получение отчётов от электрокардиографов;

• двустороннюю передачу Worklist;

• просмотр ЭКГ;

• консультационный доступ;

• архивирование;

• печать;

• экспорт.

Поддерживаются форматы:

• PDF;

• XML;

• SCP;

• DICOM;

• JPG;

• BMP;

• DOC.

Интеграция с медицинскими системами может строиться на базе:

• HL7;

• DICOM;

• GDT.

Работа от аккумулятора

Встроенный литий-ионный аккумулятор обеспечивает мобильную эксплуатацию.

По руководству серии:

• номинальное напряжение — 14,8 В;

• ёмкость — 2200 мА·ч;

• автономная работа — около 6 часов;

• непрерывная печать в ручном режиме — около 2 часов;

• до примерно 280 стандартных автоматических отчётов;

• время полной зарядки — около 5 часов.

Фактическая автономность зависит от состояния аккумулятора, яркости экрана, объёма печати и беспроводных функций.

Применение

SE-601C применяется для:

• стандартной ЭКГ покоя;

• первичной оценки сердечного ритма;

• оценки частоты сердечных сокращений;

• анализа интервалов;

• оценки проводимости;

• анализа морфологии комплексов;

• контроля динамики ЭКГ;

• предоперационного обследования;

• профилактических осмотров;

• диспансеризации;

• медицинских осмотров;

• регистрации ЭКГ у взрослых;

• регистрации ЭКГ у детей;

• срочной регистрации ЭКГ;

• выездных исследований.

Подходит для учреждений

SE-601C подходит для оснащения:

• кабинетов функциональной диагностики;

• поликлиник;

• амбулаторий;

• больниц;

• многопрофильных стационаров;

• приёмных отделений;

• кардиологических отделений;

• терапевтических отделений;

• педиатрических отделений;

• отделений реанимации;

• медицинских центров;

• частных клиник;

• диагностических центров;

• ФАП;

• мобильных медицинских комплексов;

• служб выездной диагностики;

• кабинетов профилактических осмотров.

Основные преимущества

• 12 отведений одновременно. Все стандартные каналы получают синхронно.

• 6-канальная встроенная печать. Не требуется внешний принтер для стандартного бумажного отчёта.

• Сенсорный цветной дисплей. Упрощается просмотр кривых и управление.

• До 16 000 Гц. Высокая частота внутренней дискретизации сигнала.

• 24-битный АЦП. Поддерживается регистрация слабых биоэлектрических сигналов.

• Широкая полоса до 300 Гц. Подходит в том числе для детской ЭКГ.

• CMRR более 140 дБ. Повышается устойчивость к синфазным помехам.

• Цифровые фильтры. Можно настраивать сетевые, мышечные и низкочастотные помехи.

• Автоматические измерения. Рассчитываются основные интервалы и амплитудные показатели.

• Автоматическая интерпретация. Формируется предварительное диагностическое заключение.

• Glasgow — опция. Доступна специализированная интерпретация детской ЭКГ.

• Режим ритма. Возможна продолжительная печать выбранного отведения.

• R-R анализ. Рассчитываются показатели вариабельности интервалов.

• До 800 ЭКГ во внутренней памяти. Исследования сохраняются непосредственно на приборе.

• USB. Архив можно расширить внешним носителем.

• PDF. Электронный отчёт можно хранить без сканирования бумажной ленты.

• DICOM, SCP и FDA-XML. Поддерживается интеграция с цифровой инфраструктурой.

• Встроенный Wi-Fi. Упрощается беспроводная передача данных.

• Сканер штрихкодов — опция. Ускоряется идентификация пациента.

• Работа до 6 часов от АКБ. Аппарат подходит для мобильного применения.

• Масса около 2,6 кг. Электрокардиограф удобно переносить между кабинетами.
