Назначение

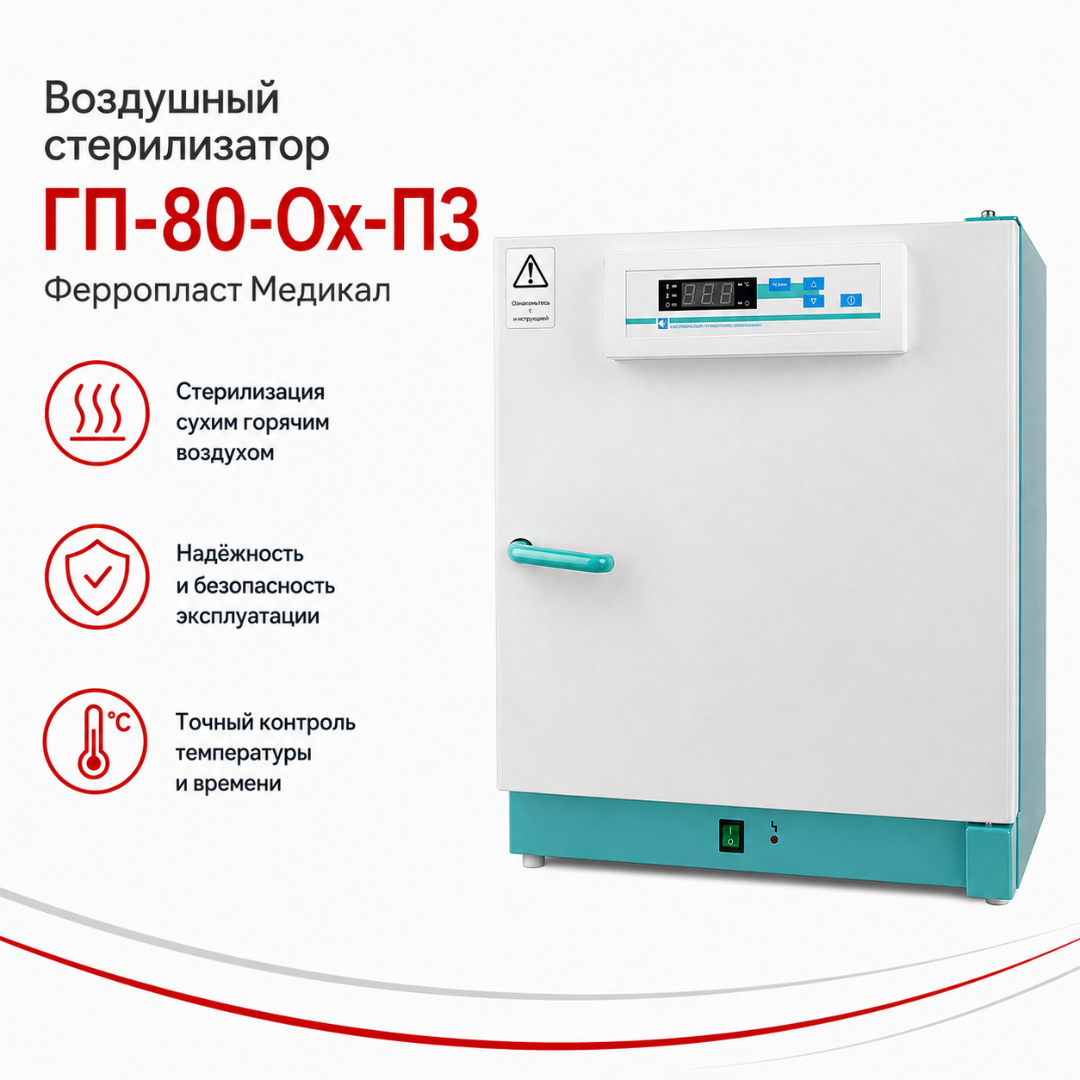

ГП-80-Ох-ПЗ — медицинский воздушный стерилизатор с программным управлением циклами стерилизации, дезинфекции и сушки и системой принудительного охлаждения изделий.

Основной способ обработки — воздействие сухого горячего воздуха.

Стерилизатор предназначен для обработки изделий, материалы которых допускают воздействие установленных температурных режимов.

К ним могут относиться:

• металлические медицинские инструменты;
• хирургические инструменты;
• отдельные стоматологические инструменты;
• термостойкие изделия;
• стеклянная медицинская посуда;
• лабораторная стеклянная посуда;
• другие изделия, для которых изготовителем разрешён воздушный метод обработки.

Перед воздушной стерилизацией необходимо убедиться, что изготовитель конкретного медицинского изделия допускает данный способ, температуру и продолжительность воздействия.

Принцип работы

Стерилизация осуществляется сухим горячим воздухом.

После загрузки изделий оператор выбирает необходимую программу или задаёт параметры предусмотренным системой способом.

Рабочий цикл включает:

1. нагрев камеры;
2. достижение установленной температуры;
3. температурную выдержку;
4. завершение обработки;
5. принудительное охлаждение для соответствующего цикла;
6. индикацию окончания программы.

Принудительная циркуляция воздуха способствует распределению температуры по рабочему объёму камеры.

Полезный объём камеры

Полезный объём стерилизационной камеры составляет 80 л.

Такой объём позволяет использовать аппарат для обработки партий инструментов и материалов в медицинских организациях с регулярным стерилизационным потоком.

Камера имеет прямоугольную форму.

Внутренние размеры:

• ширина — около 500 мм;
• глубина — около 400 мм;
• высота — около 480 мм.

Элементы камеры, контактирующие с обрабатываемыми изделиями, изготовлены из коррозионностойкой стали. Касимовский приборный завод

Температурный диапазон

Задаваемый диапазон температуры составляет:

от 50 до 200 °C.

Предельное отклонение температуры в загруженной камере от установленного значения:

не более ±3 °C.

Это позволяет использовать оборудование не только для высокотемпературной стерилизации, но и для предусмотренных программ дезинфекции и сушки.

Программа стерилизации при 160 °C

Предустановленный режим:

• температура — 160 ±3 °C;
• время выдержки — 150 ±5 минут.

Режим предназначен для изделий, для которых нормативной и эксплуатационной документацией допускается соответствующий цикл воздушной стерилизации.

Программа стерилизации при 180 °C

Предустановленный режим:

• температура — 180 ±3 °C;
• время выдержки — 60 ±5 минут.

Более высокая температура позволяет сократить продолжительность стерилизационной выдержки по сравнению с режимом 160 °C.

Оба штатных стерилизационных режима указаны производителем для модели ГП-80-Ох-ПЗ. Касимовский приборный завод

Режим дезинфекции

Предустановленная программа дезинфекции:

• температура — 120 ±3 °C;
• продолжительность — 45 ±5 минут.

Режим применяется только для изделий, допускающих сухую термическую обработку при соответствующих параметрах.

Режим сушки

Предустановленная программа сушки:

• температура — 85 ±3 °C.

Продолжительность сушки устанавливается в соответствии с задачей и эксплуатационной документацией.

Режим позволяет использовать один аппарат для последовательных этапов обработки термостойких изделий.

Программное управление

Модель оснащена электронным программным управлением.

Система обеспечивает автоматическое выполнение заданного цикла и контроль основных параметров.

Предусмотрены штатные программы:

• стерилизация 160 °C;
• стерилизация 180 °C;
• дезинфекция 120 °C;
• сушка 85 °C.

В документации по модели также заявлена возможность формирования дополнительных пользовательских режимов с индивидуальными параметрами.

Отложенный старт

Конструкция предусматривает задание времени отложенного запуска выбранной программы.

Функция позволяет:

• заранее загрузить камеру;
• подготовить цикл к определённому времени;
• организовать работу стерилизационного участка;
• распределять нагрузку персонала;
• уменьшать количество ручных операций при запуске.

Нагрев камеры

Время нагрева до 180 °C составляет:

не более 55 минут.

Фактическое время может зависеть от:

• температуры окружающего воздуха;
• массы загрузки;
• распределения изделий;
• температуры самих изделий перед загрузкой;
• электропитания;
• технического состояния нагревательной системы.

Принудительное охлаждение

Ключевое отличие исполнения «Ох» — система принудительного охлаждения.

После завершения высокотемпературного этапа система обеспечивает снижение температуры камеры.

Время охлаждения до 75 °C:

не более 50 минут.

Принудительное охлаждение сокращает общий цикл по сравнению с естественным остыванием нагретой камеры. Касимовский приборный завод

Система циркуляции воздуха

Рабочая камера рассчитана на равномерное распределение нагретого воздуха.

Циркуляция необходима для:

• прогрева загрузки;
• уменьшения температурной неоднородности;
• поддержания режима в разных зонах камеры;
• обеспечения воспроизводимости цикла.

При загрузке необходимо соблюдать требования руководства к размещению изделий и не препятствовать циркуляции воздушного потока.

Защита от перегрева

Стерилизатор оборудован защитой от аварийного повышения температуры.

Аварийное отключение предусмотрено при температуре в камере в диапазоне:

205–235 °C.

Защитная система является дополнительным уровнем безопасности и не заменяет штатный температурный контроль.

Полки и размещение изделий

Стандартно предусмотрено:

• 2 кассеты/полки.

Максимально в конструкции предусмотрено размещение до:

• 4 полок.

Размер одной полки:

около 475 × 370 мм.

Минимальный шаг расположения:

102 мм. Касимовский приборный завод

При размещении загрузки необходимо оставлять пространство для циркуляции воздуха.

Камера из коррозионностойкой стали

Рабочая камера и элементы, контактирующие с инструментами, изготовлены из коррозионностойкой стали.

Такое исполнение обеспечивает:

• устойчивость к регулярному нагреву;
• удобство санитарной обработки;
• устойчивость к воздействию влаги после предварительной обработки изделий;
• длительную эксплуатацию при соблюдении правил обслуживания.

Непрерывная эксплуатация

Заявленное время непрерывной работы в сутки:

не менее 16 часов.

Это позволяет использовать модель в медицинских учреждениях с несколькими последовательными циклами обработки в течение рабочей смены.

Надёжность

Средняя наработка на отказ:

не менее 2500 часов.

Средний срок службы:

не менее 8 лет.

Фактический ресурс зависит от:

• интенсивности эксплуатации;
• качества электроснабжения;
• соблюдения правил загрузки;
• своевременного технического обслуживания;
• условий окружающей среды.

Уровень шума

Корректированный уровень звуковой мощности:

не более 67 дБА.

Источник шума связан прежде всего с работой системы циркуляции и принудительного охлаждения.

Преимущества

• Полезный объём 80 л. Подходит для регулярной обработки партий инструментов.
• Диапазон 50–200 °C. Поддерживаются стерилизация, дезинфекция и сушка.
• Два штатных стерилизационных режима. Доступны циклы 160 и 180 °C.
• Программное управление. Основные параметры цикла контролируются автоматически.
• Принудительное охлаждение. Камера охлаждается до 75 °C не более чем за 50 минут.
• Нагрев до 180 °C не более 55 минут. Обеспечивается предсказуемый рабочий цикл.
• Температурное отклонение не более ±3 °C. Поддерживается установленный режим.
• Режим дезинфекции. Предусмотрен цикл 120 °C / 45 минут.
• Режим сушки. Предусмотрена работа при 85 °C.
• Отложенный старт. Можно заранее задать время запуска программы.
• Защита от перегрева. Предусмотрено аварийное отключение.
• Коррозионностойкая камера. Рабочая зона рассчитана на медицинскую эксплуатацию.
• Две полки штатно. Возможно расширение до четырёх.
• До 16 часов работы в сутки. Подходит для интенсивного стерилизационного участка.
• Российское производство. Изделие выпускается Касимовским приборным заводом.
• Действующее РУ. Модель зарегистрирована Росздравнадзором бессрочно.

Применение

ГП-80-Ох-ПЗ применяется для:

• воздушной стерилизации;
• термической дезинфекции;
• сушки термостойких медицинских изделий;
• обработки металлических инструментов;
• обработки стеклянных изделий;
• обработки лабораторной посуды;
• подготовки инструментария в медицинских учреждениях;
• оснащения стерилизационных помещений.

Подходит для учреждений

Стерилизатор подходит для оснащения:

• больниц;
• поликлиник;
• медицинских центров;
• хирургических отделений;
• операционных блоков;
• перевязочных;
• стоматологических клиник;
• стоматологических кабинетов;
• клинико-диагностических лабораторий;
• централизованных стерилизационных отделений;
• лабораторий;
• амбулаторий;
• санаторно-курортных учреждений;
• ветеринарных учреждений — при соблюдении требований к применяемым изделиям;
• других организаций, которым требуется воздушная термическая обработка термостойкого инструментария.
