Назначение

ВК-75-01 предназначен для стерилизации водяным насыщенным паром под избыточным давлением медицинских изделий, материалы которых допускают воздействие повышенной температуры, влажности и давления.

Стерилизатор может применяться для обработки:

• хирургических инструментов из металла;
• медицинских инструментов;
• лабораторной стеклянной посуды;
• изделий из термостойкой резины;
• хирургических перчаток, если их инструкция допускает паровую стерилизацию;
• изделий из текстильных материалов;
• хирургического белья;
• перевязочных материалов;
• лигатурного шовного материала;
• других медицинских изделий, разрешённых производителем изделия к паровой стерилизации.

Конкретный режим выбирают с учётом материала, упаковки и инструкции по обработке стерилизуемого медицинского изделия.

Конструкция

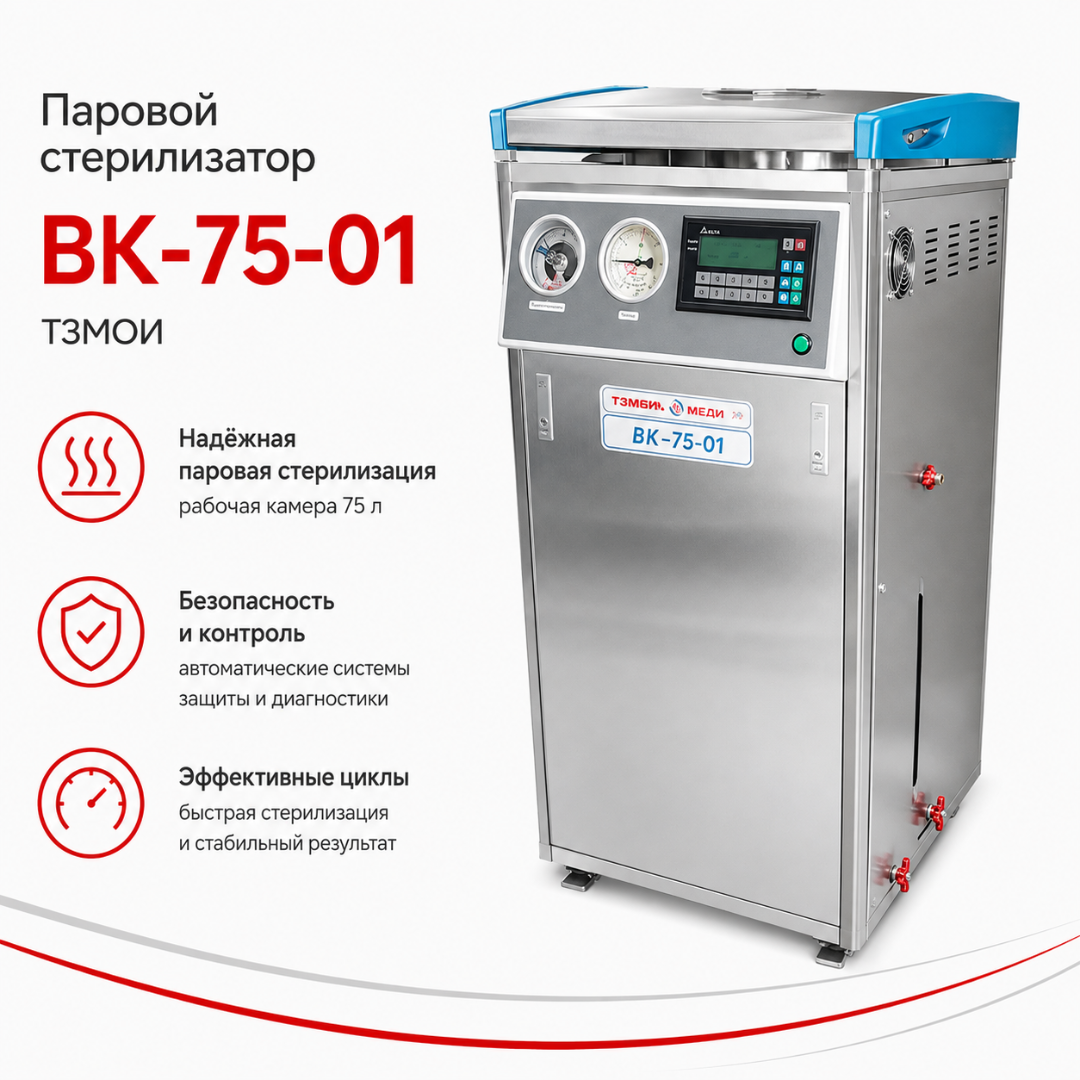

ВК-75-01 представляет собой напольный стерилизатор непроходного исполнения с вертикально расположенной цилиндрической камерой.

Основные конструктивные элементы:

• стерилизационная камера;
• встроенная система генерации пара;
• нагревательные элементы;
• трубопроводы подачи пара;
• система удаления воздуха;
• эжекционная система сушки;
• система автоматического парогашения;
• панель управления;
• быстрозапорный механизм крышки;
• устройства контроля давления и температуры;
• защитные блокировки.

Вертикальная загрузка позволяет использовать значительный объём камеры при относительно небольшой площади установки оборудования.

Стерилизационная камера

Номинальный объём камеры составляет не менее 75 л.

Основные размеры:

• внутренний диаметр — не менее 400 мм;
• глубина — не менее 600 мм.

Камера выполнена из коррозионностойкой нержавеющей стали.

Цилиндрическая форма обеспечивает устойчивость конструкции при работе под избыточным давлением.

Автоматическое управление

Модернизированное исполнение ВК-75-01 автоматически управляет основными этапами стерилизационного цикла.

Система контролирует:

• нагрев;
• формирование пара;
• достижение рабочих параметров;
• поддержание температуры;
• поддержание давления;
• отсчёт времени стерилизационной выдержки;
• удаление пара;
• сушку;
• выравнивание давления;
• завершение цикла.

Основные параметры процесса отображаются на панели оператора.

Режим 132 °C

Основной высокотемпературный режим:

• температура — 132 ±2 °C;
• рабочее давление — около 0,20 МПа;
• стерилизационная выдержка — 20 минут.

Режим предназначен для медицинских изделий, инструкция которых допускает стерилизацию насыщенным водяным паром при 132 °C.

Режим 120 °C

Второй штатный режим:

• температура — 120 ±2 °C;
• рабочее давление — около 0,11 МПа;
• стерилизационная выдержка — 45 минут.

Применяется для изделий, для которых разрешён более низкий температурный режим паровой стерилизации.

Прогревочный режим

В модернизированной версии предусмотрен специальный прогревочный цикл.

Он предназначен для подготовки оборудования перед началом основной работы и стабилизации температурного состояния стерилизационной системы.

Прогревочный режим выполняется с пустой камерой в соответствии с руководством по эксплуатации.

Удаление воздуха

Перед стерилизационной выдержкой необходимо удалить воздух из камеры, поскольку присутствие воздуха ухудшает контакт насыщенного пара с поверхностью изделий.

В конструкции ВК-75-01 применяется предварительное удаление воздуха:

• гравитационной продувкой;
• либо комбинированным способом в зависимости от исполнения и режима.

После удаления воздуха камера заполняется насыщенным водяным паром.

Вакуумная сушка

После стерилизационной выдержки используется вакуумная сушка при помощи эжектора.

Система предназначена для удаления остаточной влаги из стерилизационной загрузки.

Для текстильных материалов заявлена остаточная влажность не более 2% при соблюдении:

• правил загрузки;
• допустимой массы загрузки;
• корректного размещения изделий;
• исправного состояния стерилизатора;
• установленного режима обработки.

Система парогашения

Стерилизатор оснащён автоматической системой парогашения.

Она обеспечивает обработку удаляемого пара на соответствующем этапе цикла и уменьшает выброс горячего пара непосредственно в помещение.

Работа системы автоматизирована и связана с последовательностью стерилизационного цикла.

Бактериальная фильтрация воздуха

При выравнивании давления воздух, поступающий в стерилизационную камеру, проходит через фильтр бактериальной очистки.

Это снижает риск вторичного микробного загрязнения обработанной загрузки во время завершения цикла.

Состояние и периодичность замены фильтра должны контролироваться в соответствии с эксплуатационной документацией.

Парогенератор

Стерилизатор оснащён встроенной системой получения пара.

Производительность парогенератора — не менее 7,9 кг пара в час для актуальной спецификации.

Предусмотрена возможность ручной заливки воды.

Для образования пара следует использовать воду качества, установленного руководством по эксплуатации.

Контроль уровня воды

Предусмотрен визуальный контроль уровня воды.

Защитная система отключает нагревательные элементы при снижении уровня воды ниже допустимого значения.

Функция предотвращает:

• работу нагревателей без достаточного количества воды;
• перегрев;
• повреждение элементов парогенератора;
• аварийное состояние оборудования.

Система безопасности

В конструкции предусмотрены аппаратные и программные защитные функции.

В том числе:

• блокировка крышки при наличии давления;
• блокировка подачи пара при открытой крышке;
• защита от превышения давления;
• отключение нагревательных элементов при недостаточном уровне воды;
• контроль рабочих параметров;
• автоматическое завершение этапов цикла.

Открытие стерилизационной камеры допускается только после снижения давления до безопасного значения.

Материалы

Основные элементы, контактирующие с водой и паром, изготовлены из коррозионностойких материалов.

Применяются:

• нержавеющая сталь;
• латунь;
• другие материалы, разрешённые конструкцией изделия.

Наружные панели актуального исполнения выполняются из нержавеющей стали.

Преимущества

• камера объёмом 75 л;
• автоматическое управление циклом;
• вертикальная загрузка;
• два штатных режима стерилизации;
• отдельный прогревочный цикл;
• эжекционная вакуумная сушка;
• автоматическая система парогашения;
• бактериальная фильтрация входящего воздуха;
• встроенный парогенератор;
• контроль уровня воды;
• защита нагревателей;
• блокировка крышки под давлением;
• автоматический контроль температуры;
• автоматический контроль давления;
• камера из нержавеющей стали;
• питание от однофазной сети 220 В в актуальной конфигурации;
• напольное исполнение;
• российское производство;
• действующее регистрационное удостоверение.

Применение

ВК-75-01 может использоваться:

• в стерилизационных отделениях;
• в ЦСО;
• в операционных блоках;
• в хирургических отделениях;
• в процедурных;
• в стоматологических подразделениях;
• в клинико-диагностических лабораториях;
• в медицинских центрах;
• в амбулаторно-поликлинических учреждениях;
• в стационарах;
• в ветеринарных учреждениях — при соблюдении профильных требований.

Подходит для учреждений

Стерилизатор подходит для оснащения:

• районных больниц;
• городских больниц;
• поликлиник;
• частных медицинских центров;
• многопрофильных клиник;
• стоматологических клиник;
• лабораторий;
• хирургических отделений;
• небольших ЦСО;
• амбулаторных хирургических центров;
• медицинских организаций со средним объёмом стерилизационной загрузки.
