Назначение

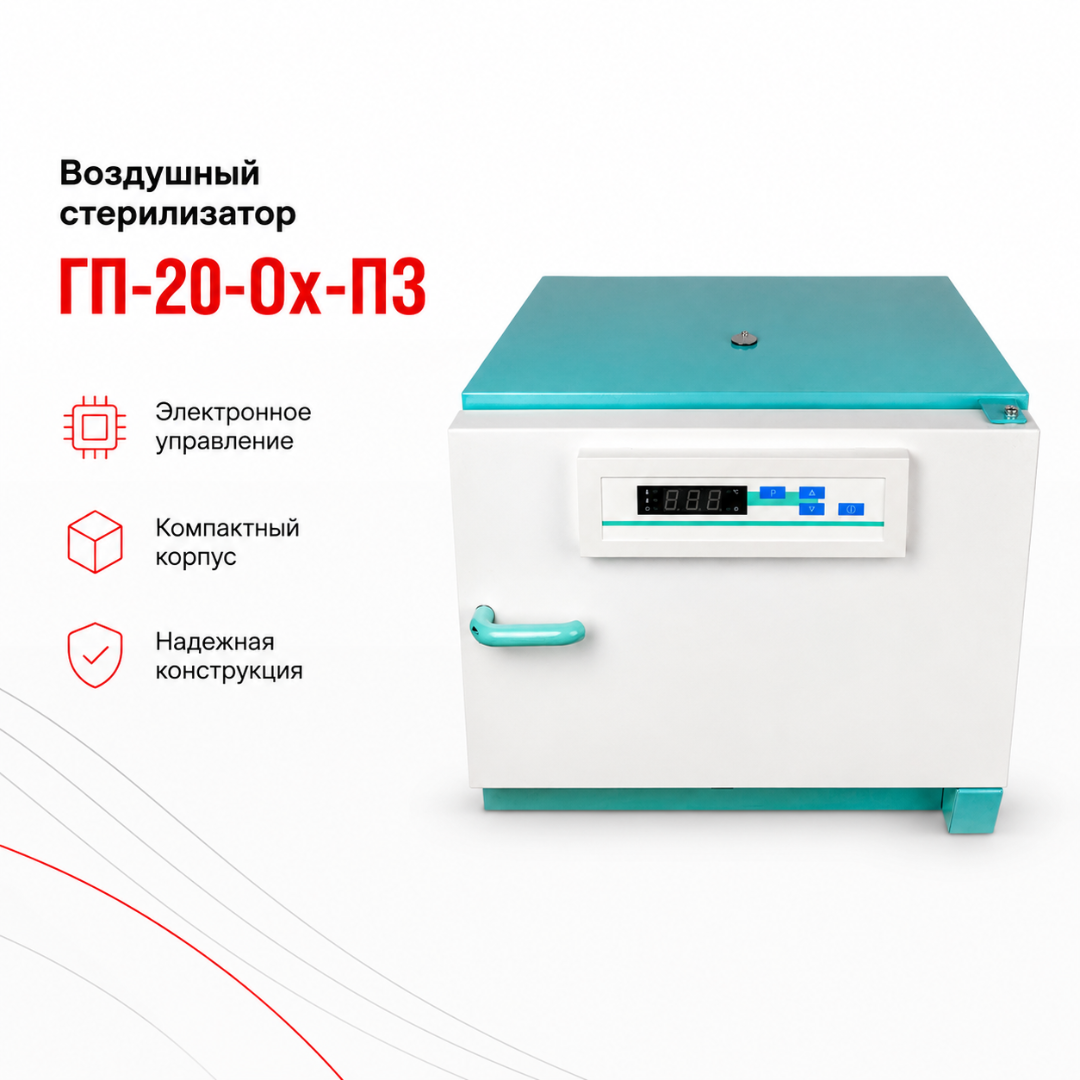

ГП-20-Ох-ПЗ предназначен для стерилизации сухим горячим воздухом изделий, устойчивых к воздействию высокой температуры.

Стерилизатор применяется для обработки:

• хирургических инструментов;
• стоматологических инструментов;
• металлических медицинских изделий;
• лабораторных инструментов;
• стеклянной посуды;
• термостойких шприцев с соответствующей маркировкой;
• игл;
• изделий из термостойких материалов;
• изделий из силиконовой резины, если воздушный метод разрешён их изготовителем.

Кроме стерилизации аппарат может применяться для:

• воздушной дезинфекции;
• сушки изделий;
• подготовки инструментов в рамках утверждённого технологического процесса.

Допустимость конкретного режима определяется материалом изделия, инструкцией его изготовителя и действующими санитарными требованиями.

Принцип работы

ГП-20-Ох-ПЗ использует воздействие сухого нагретого воздуха.

Во время рабочего цикла система:

1. нагревает воздух внутри стерилизационной камеры;
2. обеспечивает его принудительную циркуляцию;
3. выводит камеру на установленную температуру;
4. автоматически отсчитывает время выдержки;
5. поддерживает заданный температурный режим;
6. завершает стерилизационную выдержку;
7. включает систему принудительного охлаждения;
8. снижает температуру стерилизуемого материала;
9. подаёт световой и звуковой сигнал о состоянии цикла.

Принудительная циркуляция предназначена для более равномерного распределения температуры по рабочему объёму камеры.

Система принудительного охлаждения

Ключевая особенность ГП-20-Ох-ПЗ — встроенная система принудительного охлаждения стерилизационной камеры.

После завершения выдержки система ускоряет снижение температуры.

Время охлаждения стерилизуемого материала до 75 °C составляет не более 35 минут. Касимовский приборный завод

Система сокращает общую продолжительность технологического цикла по сравнению с естественным охлаждением.

При этом конструкция рассчитана на охлаждение без непосредственного поступления неочищенного холодного воздуха на стерильный материал внутри камеры.

Объём камеры

Полезный объём стерилизационной камеры составляет 20 литров.

Внутренние размеры:

• ширина — 365 мм;
• глубина — 300 мм;
• высота — 225 мм.

В официальной технической информации для размеров указано допустимое конструктивное отклонение ±30 мм. Касимовский приборный завод

Модель ориентирована на небольшие и средние загрузки инструментов.

Температурный диапазон

Задаваемый диапазон температуры составляет:

50–200 °C.

Предельное отклонение температуры в загруженной камере от установленного значения — не более:

±3 °C.

Это позволяет использовать аппарат не только для стандартных стерилизационных режимов, но также для дезинфекции и сушки в пределах разрешённых параметров.

Автоматические программы

В стандартных настройках предусмотрены основные режимы.

Стерилизация 160 °C

Температура:

160 ±3 °C

Время выдержки:

150 ±5 минут

Стерилизация 180 °C

Температура:

180 ±3 °C

Время выдержки:

60 ±5 минут

Дезинфекция

Температура:

120 ±3 °C

Время:

45 ±5 минут

Сушка

Температура:

85 ±3 °C

Продолжительность задаётся в зависимости от требуемого процесса. Стандартные режимы подтверждаются технической документацией изделия. МедКомплекс АВК

Пользовательские программы

Энергонезависимая память позволяет сохранять до 10 программ.

Помимо основных заводских режимов могут программироваться дополнительные пользовательские циклы.

Для них оператор устанавливает:

• температуру;
• время выдержки;
• параметры запуска.

Использование самостоятельно настроенной программы для стерилизации медицинских изделий допускается только при наличии нормативного основания для соответствующего режима.

Отложенный запуск

Стерилизатор поддерживает функцию отложенного старта.

Она позволяет заранее:

• загрузить камеру;
• выбрать программу;
• установить время запуска;
• подготовить оборудование к рабочему процессу лаборатории или отделения.

Функция не изменяет параметры стерилизационной выдержки.

Нагрев

Время нагрева загруженного стерилизатора до температуры 180 °C составляет не более:

38 минут.

После достижения требуемого температурного состояния система переходит к выполнению установленного рабочего алгоритма.

Продолжительность полной обработки включает не только выдержку, но также нагрев и последующее охлаждение.

Контроль температуры

Для измерения температуры используется платиновый температурный датчик.

Система автоматически:

• измеряет температуру;
• поддерживает заданное значение;
• отображает её на цифровом индикаторе;
• контролирует превышение допустимых значений;
• управляет нагревательными элементами;
• отслеживает состояние цикла.

Защита от перегрева

Предусмотрено аварийное отключение при чрезмерном повышении температуры камеры.

Диапазон срабатывания аварийной защиты:

205–235 °C.

Защита является отдельным механизмом безопасности и не заменяет штатное регулирование температуры. Касимовский приборный завод

Индикация

Стерилизатор имеет:

• цифровую индикацию температуры;
• цифровую индикацию времени;
• световую сигнализацию;
• звуковую сигнализацию.

Оператор может контролировать текущую стадию рабочего цикла.

Сигнализация используется для информирования о:

• ходе программы;
• завершении этапа;
• завершении обработки;
• отдельных нештатных состояниях.

Стерилизационная камера

Камера и элементы, контактирующие с обрабатываемыми изделиями, выполнены из коррозионностойких материалов.

Камера рассчитана на эксплуатацию при температуре до 200 °C.

Изделия размещаются таким образом, чтобы не препятствовать циркуляции горячего воздуха.

Перегрузка камеры может ухудшить равномерность нагрева и не допускается.

Полки

Стандартное количество рабочих уровней:

1.

Максимально предусмотренное:

2.

Размер полки:

349 × 260 мм.

Минимальный шаг расположения полок:

82 мм. Касимовский приборный завод

Загрузка должна обеспечивать свободное движение воздуха между изделиями.

Воздушная стерилизация

Воздушный метод применяется для изделий, устойчивых к длительному воздействию высокой температуры.

Типовые категории:

• металлические хирургические инструменты;
• цельнометаллические стоматологические инструменты;
• стеклянные изделия;
• лабораторная посуда;
• некоторые термостойкие шприцы;
• отдельные изделия из силиконового каучука.

Для полимерных, оптических, клеевых, электронных и иных термочувствительных изделий необходимо отдельно проверять возможность воздушной стерилизации.

Дезинфекция

Режим 120 °C / 45 минут предусмотрен конструкцией стерилизатора как автоматическая программа.

Применение данного режима для конкретного изделия должно соответствовать действующему технологическому регламенту.

Наличие режима дезинфекции не означает универсальную пригодность такого режима для любых медицинских изделий.

Сушка

Режим 85 °C может использоваться для удаления остаточной влаги с термостойких изделий.

Сушка может применяться:

• после очистки;
• после мойки;
• перед последующим этапом обработки;
• для лабораторной посуды;
• для термостойких металлических изделий.

Продолжительность определяется технологическим процессом и характеристиками загрузки.

Преимущества

• Камера 20 л. Компактный объём для небольших стерилизационных участков.
• Принудительное охлаждение. Снижение температуры материала до 75 °C занимает не более 35 минут.
• Стерилизация при 160 и 180 °C. Реализованы стандартные программы сухожаровой обработки.
• Режим дезинфекции. Предусмотрена программа 120 °C.
• Режим сушки. Используется температура 85 °C.
• До 10 программ. Параметры сохраняются в энергонезависимой памяти.
• Пользовательские режимы. Возможно программирование дополнительных циклов.
• Диапазон 50–200 °C. Аппарат поддерживает различные температурные процессы.
• Точность поддержания ±3 °C. Контролируется температура загруженной камеры.
• Принудительная циркуляция. Горячий воздух распределяется по рабочему объёму.
• Цифровая индикация. Оператор контролирует температуру и время.
• Световая и звуковая сигнализация. Отображается состояние процесса.
• Отложенный запуск. Рабочий цикл может стартовать по установленному времени.
• Защита от перегрева. Предусмотрено аварийное отключение.
• Компактное настольное исполнение. Не требуется крупная стерилизационная зона.
• Коррозионностойкая камера. Рассчитана на длительное воздействие высоких температур.
• До 16 часов работы в сутки. Подходит для регулярной эксплуатации.
• Российское производство. Изделие производится на Касимовском приборном заводе.
• Действующее РУ. Модель зарегистрирована в Российской Федерации.

Применение

ГП-20-Ох-ПЗ может использоваться в:

• операционных блоках;
• хирургических кабинетах;
• стоматологических отделениях;
• клинико-диагностических лабораториях;
• микробиологических лабораториях;
• медицинских центрах;
• поликлиниках;
• больницах;
• амбулаториях;
• аптеках;
• ветеринарных учреждениях;
• научно-исследовательских лабораториях.

Ограничения

ГП-20-Ох-ПЗ нельзя использовать для стерилизации изделия только потому, что оно физически помещается в камеру.

Необходимо учитывать:

• материал изделия;
• максимальную допустимую температуру;
• упаковку;
• рекомендации изготовителя;
• утверждённый метод стерилизации;
• требования действующих санитарных правил.

Воздушная стерилизация не подходит для многих:

• пластмасс;
• резин;
• электронных компонентов;
• оптических систем;
• изделий с клеевыми соединениями;
• термолабильных материалов.
