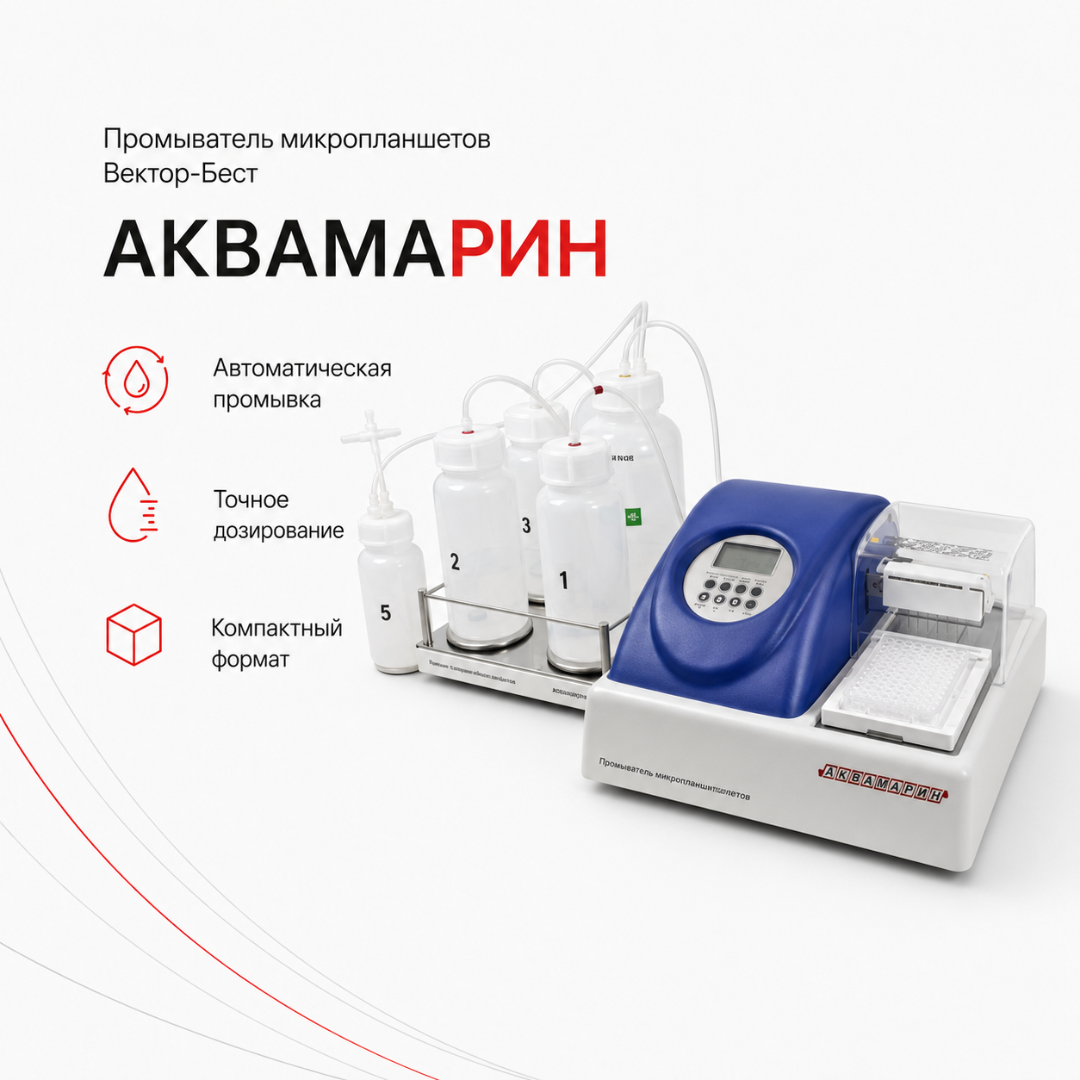

Автоматический промыватель микропланшетов Аквамарин

Назначение

Аквамарин предназначен для автоматического промывания стандартных 96-луночных микропланшетов при выполнении иммуноферментных исследований.

Прибор автоматизирует операции, которые выполняются между последовательными стадиями ИФА:

• заполнение лунок промывочным раствором;
• удаление жидкого содержимого;
• многократную циклическую отмывку;
• придонную перекрёстную аспирацию;
• промывку методом переполнения;
• выдержку раствора в лунках;
• встряхивание микропланшета;
• финальное удаление жидкости.

Качество промывки влияет на фоновый сигнал, воспроизводимость и достоверность результатов ИФА. Параметры программы необходимо устанавливать в соответствии с инструкцией применяемого набора реагентов.

Принцип работы

Микропланшет устанавливается на подвижную платформу. Восьмиканальная промывочная гребёнка последовательно обрабатывает ряды планшета, одновременно дозируя раствор и удаляя жидкость из восьми лунок.

В зависимости от выбранной программы прибор выполняет заданную последовательность операций:

1. подвод гребёнки к выбранному ряду;
2. внесение установленного объёма раствора;
3. замачивание и встряхивание при необходимости;
4. аспирацию содержимого;
5. повторение цикла промывки;
6. финальную аспирацию;
7. переход к следующему ряду.

Перемещение планшета и промывочной гребёнки выполняется автоматически.

Форматы промывки

Аквамарин поддерживает два основных режима:

• «Планшет» — автоматическая последовательная обработка выбранного количества рядов;
• «Стрип» — промывание отдельных рядов или стрипов без обязательной обработки всего планшета.

Количество обрабатываемых рядов программируется в диапазоне от 1 до 12. Это позволяет проводить как полную постановку на 96 лунок, так и исследования с частичной загрузкой планшета.

Промывочная гребёнка

Прибор оснащён 8-канальной гребёнкой, обеспечивающей одновременную обработку восьми лунок одного ряда.

Поддерживаются:

• заполнение лунок;
• одноточечная аспирация;
• перекрёстная придонная аспирация;
• промывка методом переполнения;
• финальное удаление жидкости;
• автоматическое перемещение между рядами;
• регулирование времени и скорости налива;
• регулирование времени и скорости откачки.

Доступ к каналам и гребёнке упрощён для проведения очистки и регламентного обслуживания.

Перекрёстная промывка

При перекрёстной отмывке аспирация выполняется последовательно из двух противоположных точек лунки. Такой режим предназначен для более полного удаления жидкого содержимого с придонной области.

Перекрёстная аспирация может быть полезна при работе с планшетами и методиками, для которых требуется минимизировать остаточный объём после завершения промывочного цикла.

Фактический режим должен соответствовать типу планшета и инструкции используемой тест-системы.

Промывка методом переполнения

В режиме переполнения в лунку подаётся объём раствора, обеспечивающий промывание её верхней части и краёв.

Режим применяется, когда методика требует интенсивной обработки внутренней поверхности лунок. Количество циклов, объём раствора, скорость подачи и продолжительность аспирации задаются в программе.

Использование переполнения допускается только при правильной установке планшета и исправной системе удаления жидкости.

Объём дозирования

Объём промывочного раствора на одну лунку программируется в диапазоне от 25 до 1600 мкл.

Основные параметры дозирования:

• минимальный объём — 25 мкл;
• максимальный объём — 1600 мкл;
• шаг настройки — 25 мкл;
• неравномерность дозирования при объёме 300 мкл — не более ±2,5%, или 7,5 мкл;
• допускаемый остаток после аспирации — не более 2 мкл.

Широкий диапазон позволяет настраивать программы под различные схемы планшетного ИФА.

Циклы промывки

Для одной программы можно установить от 1 до 15 последовательных циклов отмывки.

Каждый цикл может включать:

• внесение раствора;
• выдержку в лунках;
• встряхивание;
• аспирацию;
• повторное заполнение;
• изменение скорости налива или откачки.

Количество циклов определяется инструкцией конкретного набора реагентов. Недостаточная промывка может увеличить фон, а произвольное увеличение числа циклов — повлиять на связанные иммунные комплексы.

Замачивание и встряхивание

Продолжительность замачивания программируется от 0 до 300 секунд с шагом 10 секунд.

Встряхивание микропланшета настраивается в диапазоне:

• минимальное время — 0 секунд;
• максимальное время — 150 секунд;
• шаг настройки — 5 секунд.

Функции замачивания и встряхивания позволяют адаптировать промывку к требованиям конкретной ИФА-методики и повысить эффективность удаления несвязавшихся компонентов.

Скорость промывки

Время однократной промывки полного 96-луночного планшета при объёме 300 мкл составляет не более 45 секунд.

Продолжительность аспирации регулируется в диапазоне от 0,2 до 3 секунд. Предусмотрены три скорости налива и откачки жидкости.

Фактическая продолжительность полной программы зависит от числа циклов, объёма раствора, времени замачивания, встряхивания и выбранного количества рядов.

Работа с промывочными растворами

Прибор имеет три канала для подачи промывочных растворов и отдельный канал для отвода жидких отходов.

Возможности жидкостной системы:

• подключение до трёх буферных растворов;
• применение не более двух растворов в одной программе;
• автоматическое переключение каналов;
• регулирование скорости подачи;
• подключение внешней ёмкости для отходов;
• промывка внутренних каналов после завершения работы.

Поддержка нескольких буферов позволяет выполнять протоколы, предусматривающие последовательное применение разных растворов.

Автоматическое определение планшета

Аквамарин автоматически измеряет глубину лунок установленного микропланшета. Полученные параметры можно сохранить для дальнейшего использования.

Функция помогает корректно настроить высоту опускания промывочной гребёнки и уменьшить риск:

• недостаточной аспирации;
• чрезмерного погружения игл;
• контакта с дном лунки;
• неполного удаления жидкости;
• механического повреждения планшета или гребёнки.

Совместимость конкретной модели планшета необходимо проверить до запуска диагностической серии.

Программирование

Память прибора рассчитана на 101 программу промывки.

Оператор может задавать и сохранять:

• объём промывочного раствора;
• количество циклов;
• число обрабатываемых рядов;
• используемые каналы растворов;
• продолжительность замачивания;
• время встряхивания;
• скорость налива;
• скорость аспирации;
• длительность отбора жидкости;
• режим финальной аспирации.

Семь предустановленных программ предназначены для работы с тест-системами АО «Вектор-Бест». Перед применением необходимо проверить соответствие программы актуальной инструкции набора реагентов.

Управление

Для управления используется 8-строчный жидкокристаллический дисплей и восемь функциональных клавиш.

Интерфейс обеспечивает:

• выбор сохранённой программы;
• редактирование параметров;
• указание числа рядов;
• запуск и остановку промывки;
• настройку дозирования;
• выбор жидкостного канала;
• контроль выполнения программы;
• отображение системных сообщений и ошибок.

Физические клавиши позволяют работать с прибором в лабораторных перчатках.

Терминал контроля объёма жидкости

Опциональный терминал Аквамарин-Т предназначен для размещения трёх ёмкостей с промывочными растворами и одной ёмкости для жидких отходов.

Терминал оснащён весовыми датчиками и контролирует:

• наличие промывочных растворов;
• снижение объёма рабочих жидкостей;
• заполнение ёмкости отходов;
• состояние всех четырёх подключённых ёмкостей.

Максимальная нагрузка на одну чашу терминала составляет 2 кг. При отключённом терминале прибор может работать с подходящими внешними ёмкостями без автоматического весового контроля.

Безопасность рабочего места

Промывочная зона закрывается защитной крышкой, которая ограничивает распространение брызг и аэрозолей во время работы.

Конструкция также предусматривает:

• автоматическое перемещение платформы;
• закрытую систему отвода жидкости;
• отдельную ёмкость для отходов;
• возможность промывки каналов дистиллированной водой;
• отображение предупреждений;
• низкий уровень рабочего шума.

При работе с потенциально инфекционными образцами должны соблюдаться действующие правила биологической безопасности лаборатории.

Техническое обслуживание

Для поддержания стабильной работы необходимо регулярно:

• очищать рабочие поверхности от капель и загрязнений;
• промывать жидкостную систему дистиллированной водой;
• контролировать состояние гребёнки и аспирационных игл;
• проверять трубки и фильтры;
• опорожнять ёмкость жидких отходов;
• проводить предусмотренную дезинфекцию;
• использовать совместимые оригинальные принадлежности.

Обслуживание внутренних узлов и ремонт должны выполнять подготовленные сервисные специалисты.

Преимущества

• Автоматическая промывка 96-луночных планшетов. Сокращает объём ручных операций при постановке ИФА.
• Восьмиканальная гребёнка. Одновременно обрабатывает один полный ряд планшета.
• До 15 циклов. Позволяет настраивать интенсивность отмывки под конкретный протокол.
• Объём 25–1600 мкл. Охватывает широкий диапазон промывочных методик.
• Остаток не более 2 мкл. Обеспечивает эффективную финальную аспирацию.
• До 45 секунд на планшет. Ускоряет обработку рабочих серий.
• 101 программа. Позволяет сохранять пользовательские протоколы.
• Семь программ Вектор-Бест. Упрощают настройку для совместимых тест-систем.
• Режимы «стрип» и «планшет». Поддерживают полную и частичную загрузку.
• Перекрёстная аспирация. Улучшает удаление жидкости из придонной области.
• Режим переполнения. Обеспечивает промывание краёв лунок.
• Замачивание до 300 секунд. Адаптирует обработку к многостадийным протоколам.
• Встряхивание до 150 секунд. Повышает эффективность контакта промывочного раствора.
• Три скорости налива и откачки. Позволяют учитывать свойства планшета и раствора.
• Три буферных канала. Поддерживают работу с несколькими промывочными растворами.
• Автоматическое определение глубины. Упрощает настройку под микропланшет.
• ЖК-дисплей. Отображает параметры и состояние программы.
• Защитная крышка. Ограничивает распространение брызг и аэрозолей.
• Опциональный терминал. Контролирует рабочие растворы и жидкие отходы.
• Компактное настольное исполнение. Не требует большой рабочей поверхности.

Области применения

Аквамарин подходит для оснащения:

• клинико-диагностических лабораторий;
• иммунологических лабораторий;
• серологических отделов;
• инфекционных больниц;
• центров профилактики и борьбы со СПИД;
• центров гигиены и эпидемиологии;
• лабораторий службы крови;
• станций переливания крови;
• диагностических медицинских центров;
• лабораторий многопрофильных стационаров;
• частных лабораторий;
• научно-исследовательских лабораторий;
• ветеринарных лабораторий при использовании соответствующих методик;
• организаций, выполняющих планшетный иммуноферментный анализ.
