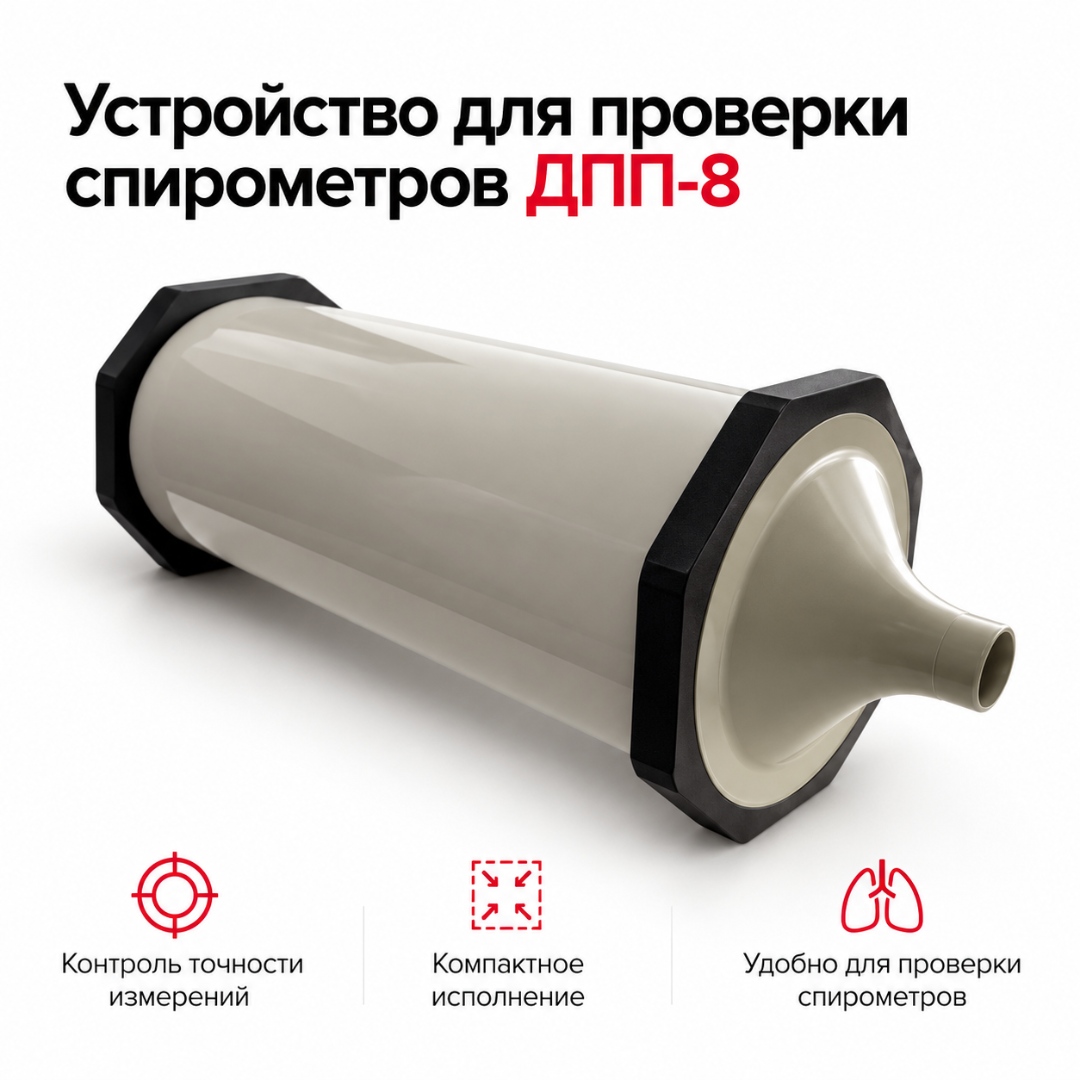

Устройство для проверки спирометров ДПП-8 — контроль объёма воздуха 0,2–8 л

Назначение ДПП-8

ДПП-8 предназначен для контроля технического состояния спирометров, волюметров и аналогичного оборудования, измеряющего объём воздуха.

Основная задача устройства — воспроизведение заданных дозированных объёмов воздуха для проверки правильности показаний обслуживаемого прибора.

Какие приборы можно проверять

Основная область применения:

• спирометры;
• волюметры;
• спирометрическое оборудование;
• отдельные приборы функциональной диагностики с каналом измерения объёма воздуха;
• другое совместимое оборудование, для проверки которого требуется воспроизведение нормированного объёма воздуха.
• Возможность применения с конкретной моделью медицинского изделия определяется её эксплуатационной и сервисной документацией.

Проверка спирометров

Спирометр измеряет объёмы и потоки воздуха при исследовании функции внешнего дыхания.

При техническом обслуживании необходимо контролировать корректность измерительного канала.

ДПП-8 позволяет подать на спирометр известный дозированный объём воздуха и сравнить результат измерения с воспроизведённым значением.

Диапазон воспроизводимых объёмов

Диапазон воспроизведения дозированных объёмов воздуха: от 0,2 до 8 л.

Широкий диапазон позволяет выполнять контроль как малых, так и больших объёмов.

Ступени воспроизведения объёма

Предусмотрены следующие фиксированные объёмы:

0,2 л.

0,4 л.

0,6 л.

0,8 л.

1 л.

2 л.

3 л.

4 л.

5 л.

6 л.

7 л.

8 л.

Всего ступеней воспроизведения: 12.

Точность в диапазоне 0,2–1 л

Для воспроизводимых объёмов воздуха от 0,2 до 1 л предел допускаемой абсолютной погрешности составляет: ±5 мл.

Точность свыше 1 л

Для объёмов воздуха более 1 л предел допускаемой относительной погрешности составляет: ±0,25%.

Герметичность

Максимальная утечка воздуха при давлении внутри цилиндра 1,0 кПа: не более 1 л/мин.

Контроль герметичности конструкции важен для воспроизводимости заданного объёма воздуха.

Конструкция

ДПП-8 представляет собой поршневой насос.

Основная часть корпуса изготовлена из алюминиевого сплава.

Передняя крышка выполнена из полимерного материала.

Снижение турбулентности потока

Передняя крышка имеет специальный профиль, предназначенный для снижения турбулентности воздушного потока в выходном патрубке.

Это способствует более стабильной передаче воздушного объёма к проверяемому прибору.

Механический принцип работы

Устройство формирует дозированный объём воздуха за счёт перемещения поршня внутри цилиндра.

Для основной функции воспроизведения объёма не требуется сложная электронная измерительная система.

Проверка объёмного канала

ДПП-8 позволяет контролировать соответствие показаний спирометра известному поданному объёму.

Это особенно важно при:

• техническом обслуживании;
• периодическом контроле;
• проверке после ремонта;
• проверке после замены измерительного узла;
• оценке стабильности характеристик;
• входном контроле оборудования.

Проверка после ремонта

После выполнения ремонтных работ устройство может использоваться для проверки работоспособности измерительного канала спирометра перед возвращением оборудования в эксплуатацию.

Контроль после обслуживания

ДПП-8 подходит для выполнения контрольных операций после профилактического технического обслуживания оборудования.

Для функциональной диагностики

Спирометры и спирографы используются в кабинетах и отделениях функциональной диагностики для исследования функции внешнего дыхания.

ДПП-8 предназначен не для обследования пациента, а для технического контроля соответствующего диагностического оборудования.

Не является спирометром

ДПП-8: не является диагностическим спирометром.

Исследование функции внешнего дыхания пациента непосредственно данным устройством не проводится.

Это специализированное оборудование для контроля технического состояния измерительной техники.

Постановление Правительства РФ №2129

Действующее Постановление Правительства РФ от 30.11.2021 №2129 устанавливает требования к лицензированию деятельности по техническому обслуживанию медицинских изделий.

В перечне средств измерений и оборудования для группы анестезиологических и респираторных медицинских изделий присутствует позиция:

Устройство для проверки спирометров.

ДПП-8 по своему функциональному назначению относится именно к данному типу оборудования.

Для лицензии на техническое обслуживание медизделий

Устройство представляет интерес для организаций, осуществляющих или планирующих осуществлять техническое обслуживание анестезиологических и респираторных медицинских изделий.

При формировании комплекта оснащения необходимо учитывать весь перечень оборудования для заявляемых групп и классов риска, а также актуальные лицензионные требования.

Важное замечание по приказу №321н

Приказ Минздрава России от 09.04.2021 №321н ранее также содержал позицию «устройство для проверки спирометров».

На текущий момент основным действующим нормативным документом в части соответствующего перечня является Постановление Правительства РФ №2129.

Поэтому для актуальной закупочной и лицензионной документации следует ориентироваться прежде всего на действующую редакцию постановления №2129.

Статус утверждения типа средства измерений

По опубликованной разработчиком информации ДПП-8 в 2026 году направлен на испытания в целях утверждения типа средства измерений.

До появления официальных сведений о завершении процедуры не следует указывать для ДПП-8 неподтверждённый номер Государственного реестра средств измерений.

Поверка

Необходимость и возможность поверки конкретно поставляемого экземпляра следует определять исходя из актуального статуса утверждения типа средства измерений на дату поставки.

При закупке для регулируемой метрологической деятельности рекомендуется запросить актуальные документы на изделие.

Для сервисных организаций

ДПП-8 подходит для оснащения организаций, выполняющих:

• техническое обслуживание спирометров;
• обслуживание оборудования функциональной диагностики;
• обслуживание респираторной медицинской техники;
• ремонт медицинских изделий;
• контроль технических характеристик оборудования.

Для метрологических подразделений

Устройство может применяться специалистами, выполняющими контроль характеристик спирометрического оборудования в пределах применяемых методик и эксплуатационной документации.

Для медицинских организаций

ДПП-8 может использоваться инженерными и техническими подразделениями медицинских организаций для внутреннего технического контроля парка спирометрического оборудования.

Для испытательных лабораторий

Устройство может применяться в испытательных работах, если его характеристики соответствуют требованиям конкретной методики и области выполняемых исследований.

Для закупщика

При формировании технического задания целесообразно фиксировать:

Тип оборудования: устройство для проверки спирометров.

Диапазон воспроизводимых объёмов: от 0,2 до 8 л.

Количество фиксированных ступеней: 12.

Абсолютная погрешность 0,2–1 л: не более ±5 мл.

Относительная погрешность свыше 1 л: не более ±0,25%.

Максимальная утечка при 1,0 кПа: не более 1 л/мин.

Масса: не более 2,5 кг.

Компактность

Максимальные габаритные размеры устройства: 165 × 170 × 580 мм.

Масса: не более 2,5 кг.

Устройство может использоваться как на постоянном рабочем месте сервисного инженера, так и при выездном техническом обслуживании.

Преимущества

• специализированное устройство для проверки спирометров;
• подходит для контроля волюметров;
• диапазон воспроизведения 0,2–8 л;
• 12 фиксированных значений объёма;
• погрешность ±5 мл на малых объёмах;
• относительная погрешность ±0,25% для объёмов более 1 л;
• механический поршневой принцип;
• алюминиевый корпус;
• конструкция выходного патрубка со снижением турбулентности;
• контроль герметичности;
• масса не более 2,5 кг;
• подходит для сервисных организаций;
• подходит для метрологических и инженерных подразделений;
• соответствует по функциональному назначению позиции «устройство для проверки спирометров» в ПП РФ №2129;
• ориентировано на техническое обслуживание респираторной медицинской техники.
