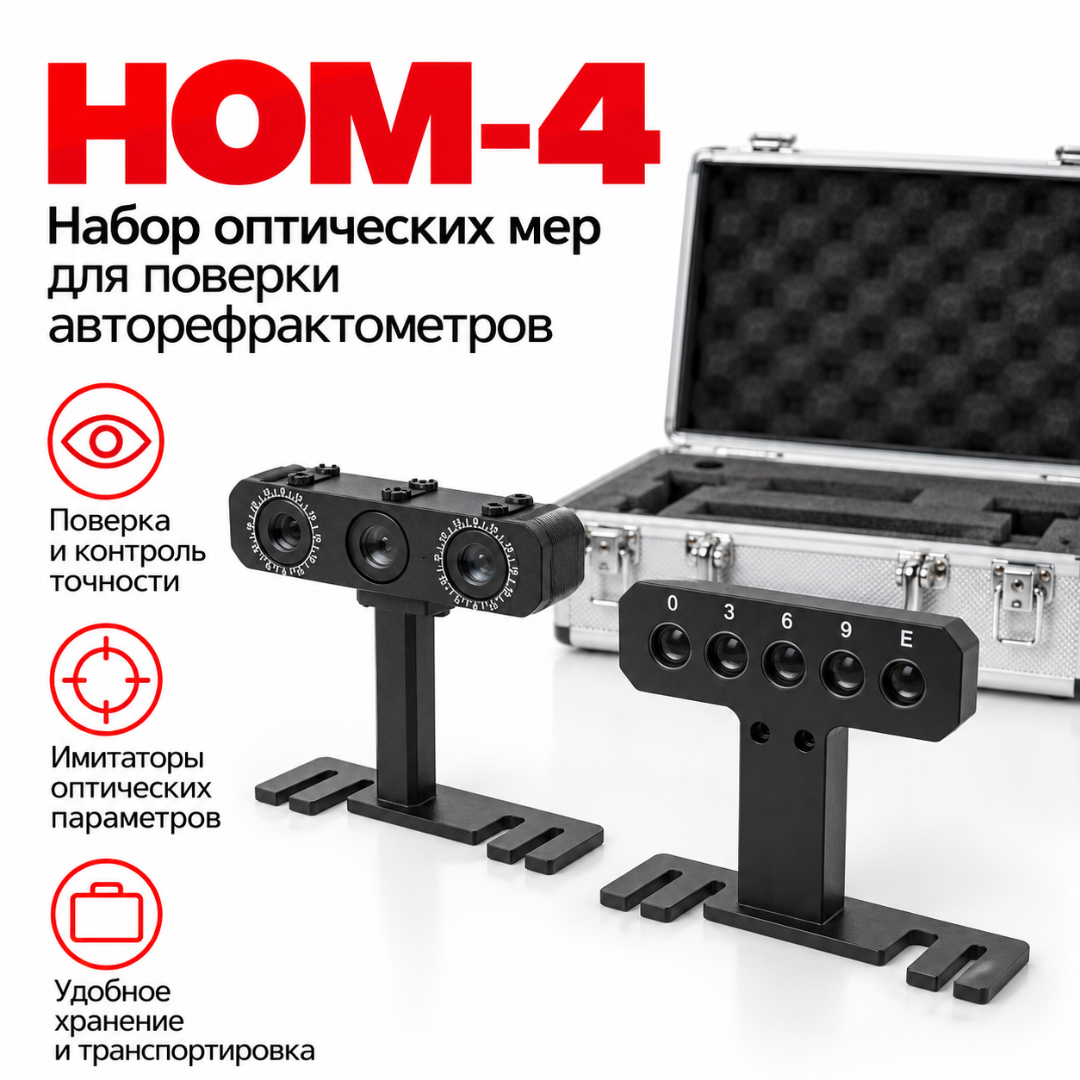

Набор оптических мер НОМ-4 для поверки авторефрактометров

Описание

НОМ-4 — набор специализированных оптических мер для поверки и испытаний офтальмологических авторефрактометров и авторефкератометров. Он обеспечивает задание и воспроизведение дискретных значений сферической и цилиндрической вершинной рефракции, а также радиуса кривизны.

Принцип действия основан на имитации оптических характеристик человеческого глаза — рефракции и аметропии. Сферические меры представляют собой плосковыпуклые линзы с одинаковым радиусом сферической преломляющей поверхности, но различной толщиной вдоль оптической оси. За счёт этого каждая мера воспроизводит определённое значение рефракции.

Помимо сферических мер в комплект входят две астигматические меры для контроля цилиндрической рефракции и пять мер радиуса кривизны, смонтированных в едином металлическом корпусе. Это позволяет одним комплектом контролировать как рефракционный, так и кератометрический канал совместимого офтальмологического оборудования.

Для размещения оптических мер перед проверяемым прибором предусмотрено универсальное устройство, рассчитанное на установку трёх мер в поле зрения офтальмологического рефрактометра.

Назначение

НОМ-4 предназначен для первичной и периодической поверки, испытаний и метрологического контроля:

• офтальмологических авторефрактометров
• авторефкератометров
• рефрактокератометров
• совместимых офтальмологических приборов, измеряющих вершинную рефракцию
• приборов с каналом измерения радиуса кривизны роговицы

Набор позволяет выполнять:

• контроль сферической вершинной рефракции
• проверку положительных значений рефракции
• проверку отрицательных значений рефракции
• контроль цилиндрической вершинной рефракции
• проверку астигматического канала авторефрактометра
• контроль измерения радиуса кривизны
• проверку кератометрического канала авторефкератометра
• определение погрешности измерений проверяемого прибора
• метрологический контроль после ремонта и регулировки
• испытания офтальмологических средств измерений

В актуальном для серийного исполнения описании типа назначение сформулировано как задание и воспроизведение дискретных значений вершинной рефракции и радиуса кривизны при поверке и испытаниях авторефрактометров и авторефкератометров.

Преимущества

• Один набор позволяет контролировать рефракционные и кератометрические параметры
• Сферические меры охватывают диапазон от −20 до +20 дптр
• В комплект включена нулевая мера 0 дптр
• Наличие положительных и отрицательных сферических мер позволяет проверять широкий рабочий диапазон авторефрактометра
• Две астигматические меры −1,5 и −3,0 дптр предназначены для проверки цилиндрической рефракции
• Пять мер радиуса кривизны охватывают значения от 6,70 до 9,50 мм
• Допускаемая абсолютная погрешность воспроизведения радиуса кривизны составляет ±0,02 мм
• Действительные значения метрологических характеристик каждой меры определяются при первичной поверке
• Метрологические характеристики нормированы при вертексном расстоянии 12,0 мм
• Универсальное устройство позволяет одновременно размещать до трёх оптических мер в поле зрения рефрактометра
• Меры закреплены в металлических оправах с нанесёнными номинальными значениями
• Меры радиуса кривизны объединены в отдельном металлическом корпусе
• Все элементы хранятся в специализированном футляре
• Программное обеспечение набору не требуется
• Межповерочный интервал составляет 3 года
• Методика поверки обеспечивает метрологическую прослеживаемость к ГЭТ 205-2013

Применение

НОМ-4 применяется в метрологических работах с офтальмологическими средствами измерений.

Основные сценарии:

• первичная поверка авторефрактометров
• периодическая поверка авторефрактометров
• поверка авторефкератометров
• поверка рефрактокератометров
• испытания офтальмологических средств измерений
• контроль прибора после ремонта
• контроль после настройки или регулировки
• проверка рефракционного канала
• проверка цилиндрического канала
• проверка кератометрического канала
• оценка погрешности измерения радиуса кривизны
• метрологическое обеспечение офтальмологических приборов
• производственные испытания авторефрактометрической техники
• Практическое применение НОМ-4 в системе государственной метрологии подтверждается его использованием ЦСМ в качестве средства поверки авторефкератометров.

Методика поверки МП 007.М44-21 предусматривает определение действительных значений сферической и цилиндрической вершинной рефракции и радиуса кривизны. При положительных результатах комплект допускается к применению как рабочий эталон в соответствии с государственной поверочной схемой для средств измерений оптической силы очковой оптики.

Подходит для учреждений

• центры стандартизации и метрологии
• аккредитованные поверочные лаборатории
• метрологические лаборатории
• испытательные лаборатории
• государственные метрологические центры
• службы метрологического обеспечения
• производители авторефрактометров
• производители авторефкератометров
• производители офтальмологического оборудования
• отделы технического контроля производителей медтехники
• предприятия по ремонту офтальмологического оборудования
• сервисные центры медицинской техники
• научно-исследовательские организации в области медицинской оптики
• лаборатории испытаний офтальмологических средств измерений

Оснащение / комплектация

Сферическая оптическая мера 0,0 дптр: 1 шт.
Сферические оптические меры ±2,5 дптр: 2 шт.
Сферические оптические меры ±5,0 дптр: 2 шт.
Сферические оптические меры ±10,0 дптр: 2 шт.
Сферические оптические меры ±15,0 дптр: 2 шт.
Сферические оптические меры ±20,0 дптр: 2 шт.
Астигматическая оптическая мера −1,5 дптр: 1 шт.
Астигматическая оптическая мера −3,0 дптр: 1 шт.
Меры радиуса кривизны: 5 шт. в едином корпусе
Универсальное устройство для крепления трёх оптических мер: 1 шт.
Футляр: 1 шт.
Руководство по эксплуатации: 1 экз.
Вкладыш с заводским номером набора: 1 экз.
Методика поверки МП 007.М44-21: 1 экз.
