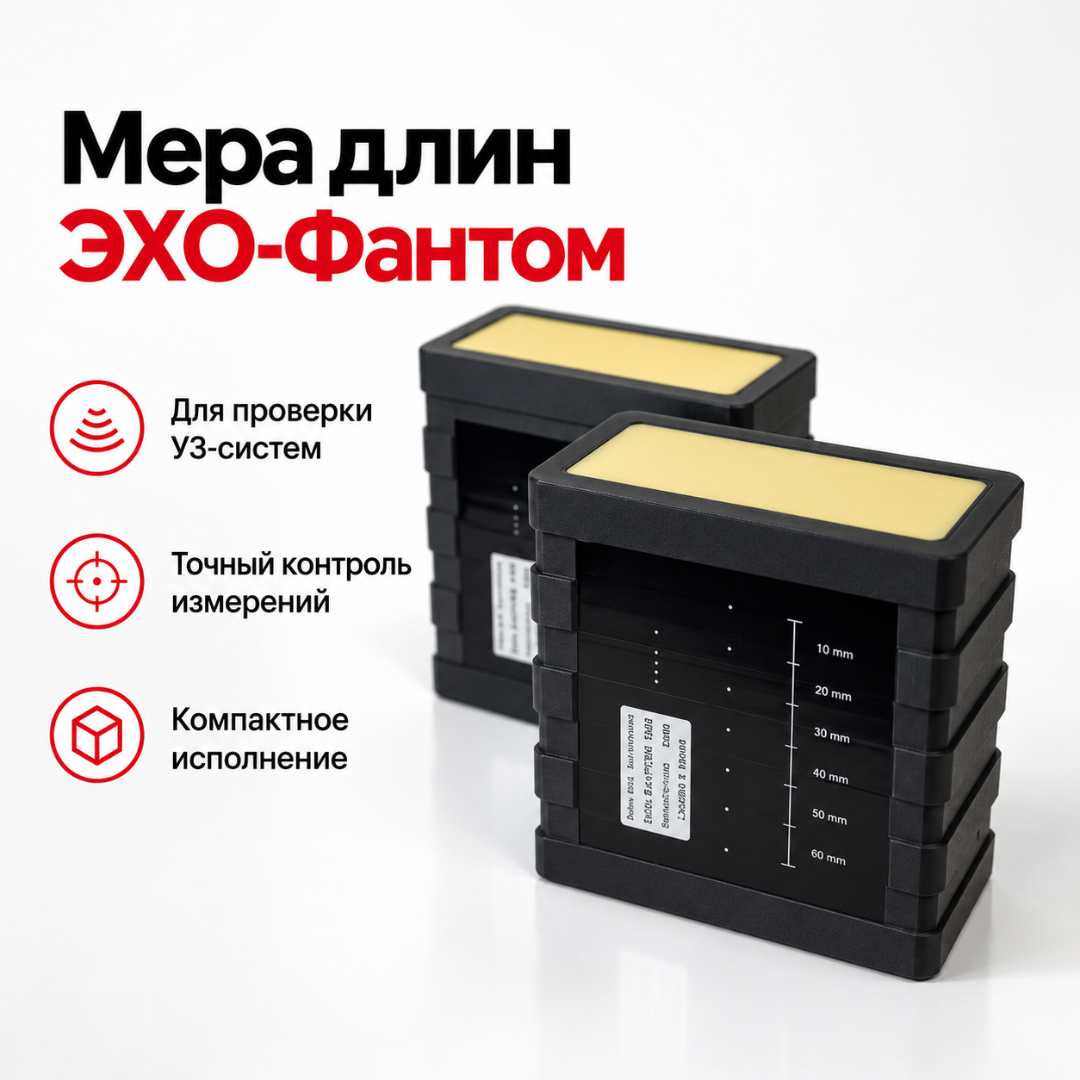

Мера длин акустических ЭХО-Фантом для проверки эхоэнцефалографов и эхоэнцефалоскопов

Назначение

ЭХО-Фантом используется для метрологического и технического контроля эхоэнцефалографов и эхоэнцефалоскопов. Фантом воспроизводит заданную акустическую длину пути ультразвукового сигнала от проверяемого УЗ-зонда.

Что позволяет проверить

С помощью фантома контролируют правильность измерения расстояний и оценивают разрешающую способность УЗ-канала по системе нитевидных мишеней.

Принцип работы

УЗ-зонд устанавливают на контактную поверхность фантома. Ультразвуковой сигнал проходит через тканеимитирующий материал и отражается от мишеней, расположенных на нормированных расстояниях. Полученные показания сравнивают с заданными значениями.

Модификации

Доступны три исполнения: ЭХО-Фантом 1500, 1510 и 1540. Они различаются скоростью распространения ультразвука в тканеимитирующем материале — 1500, 1510 и 1540 м/с соответственно.

Для метрологического и технического обслуживания

Фантом подходит для метрологических лабораторий, ЦСМ, сервисных организаций и инженерных служб медицинских учреждений, выполняющих контроль эхоэнцефалографического оборудования.

Преимущества

• контроль линейных измерений;
• оценка разрешающей способности;
• нормированное расположение мишеней;
• три варианта скорости распространения ультразвука;
• две контактные поверхности для сканирования;
• герметичная конструкция;
• применение при метрологическом и техническом обслуживании.
