Фантом для контроля дисторсии и точности установки оптического центратора

Описание

Фантом предназначен для контроля взаимного выравнивания и геометрических искажений изображений, формируемых гибридными диагностическими системами. Основные области применения — комплексы ПЭТ/КТ и ОФЭКТ/КТ, в которых диагностическое изображение формируется путём совмещения данных двух методов визуализации.

При корректной работе системы анатомические и функциональные изображения должны пространственно соответствовать друг другу. Фантом позволяет получить контрольные изображения с заранее заданной геометрией внутренних элементов и визуально определить наличие смещения, нарушения совмещения или дисторсии.

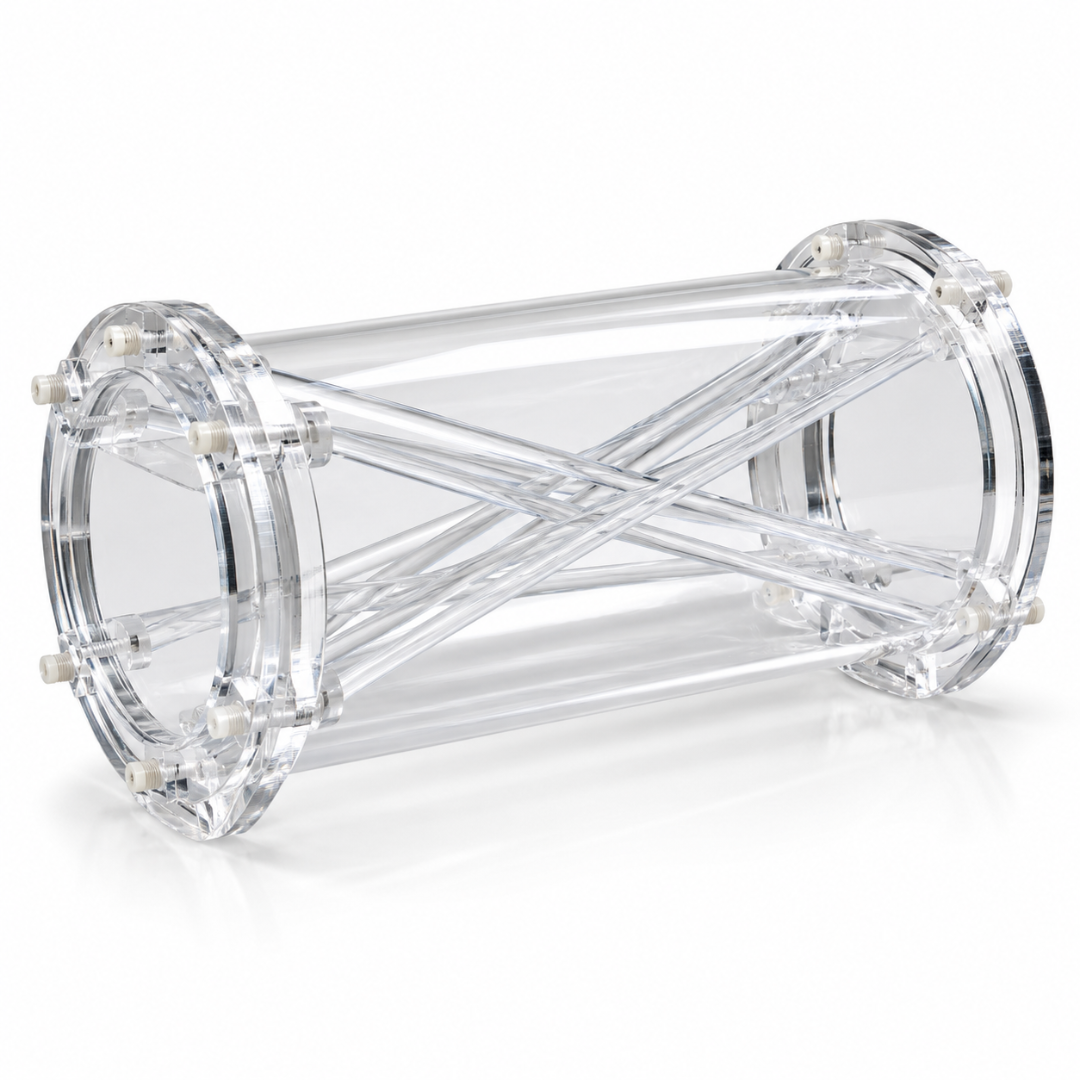

Фантом выполнен в виде прозрачного цилиндра, заполняемого жидкостью. Внутри цилиндра по всей длине расположены четыре непараллельных стержня различного диаметра. Благодаря различию диаметров стержни можно идентифицировать на полученных изображениях, а изменение их взаимного положения на последовательных поперечных срезах используется для оценки корректности совмещения изображений.

Назначение

Фантом применяется для контроля качества работы гибридных систем медицинской визуализации и предназначен для решения следующих задач:

• контроля выравнивания изображений разных модальностей
• выявления дисторсии и геометрических искажений изображения
• проверки точности установки оптического центратора
• выявления пространственного несоответствия совмещённых изображений
• контроля позиционирования при формировании комбинированного изображения
• независимой оценки корректности работы системы визуализации
• эксплуатационного контроля гибридных томографических систем
• проведения испытаний и технического контроля оборудования

Основное подтверждённое применение — системы ПЭТ/КТ и ОФЭКТ/КТ.

Преимущества

• Контроль сразу двух критических параметров — дисторсии изображения и точности совмещения
• Возможность проверки гибридных систем ПЭТ/КТ и ОФЭКТ/КТ
• Четыре стержня разного диаметра обеспечивают их однозначную идентификацию на изображениях
• Непараллельное расположение стержней формирует различную геометрию на срезах вдоль оси Z и облегчает выявление несоответствий
• Прозрачная конструкция позволяет контролировать заполнение фантома
• Два заливных отверстия предусмотрены для заполнения цилиндра
• Материал корпуса — полиметилметакрилат, применяемый в конструкциях испытательных фантомов
• Полученные изображения позволяют непосредственно выявлять пространственное несовпадение данных разных модальностей
• Подходит для эксплуатационного контроля и работ по техническому обслуживанию медицинского оборудования

Применение

Фантом используется при контроле технического состояния гибридных диагностических комплексов, объединяющих несколько методов медицинской визуализации.

Основные сценарии применения:

• проверка ПЭТ/КТ-систем
• проверка ОФЭКТ/КТ-систем
• контроль совмещения функциональных и анатомических изображений
• выявление геометрических искажений
• оценка корректности позиционирования изображений
• техническое обслуживание оборудования ядерной медицины
• периодический контроль характеристик медицинской техники
• испытания гибридных систем визуализации
• контроль после сервисных и регулировочных работ

Тип оборудования «фантом для контроля дисторсии и точности установки оптического центратора» также включён в перечень технических средств для работ с радиологическими медицинскими изделиями в части гамма-диагностического, радиотерапевтического оборудования и эмиссионной томографии.

Это делает изделие особенно релевантным для организаций, занимающихся техническим обслуживанием оборудования ядерной медицины, однако необходимость конкретного фантома при лицензировании или оснащении должна определяться применительно к выполняемым работам и действующим требованиям.

Подходит для учреждений

• отделения ядерной медицины
• центры позитронно-эмиссионной томографии
• ПЭТ-центры
• радиологические отделения
• центры лучевой диагностики
• диагностические центры с ПЭТ/КТ
• медицинские организации с ОФЭКТ/КТ
• многопрофильные больницы
• онкологические диспансеры и центры
• медицинские научно-исследовательские учреждения
• испытательные лаборатории медицинской техники
• метрологические лаборатории
• сервисные центры медицинского оборудования
• организации технического обслуживания медицинских изделий
• организации, выполняющие испытания и контроль технического состояния радиологического оборудования

Оснащение / комплектация

Фантом для контроля дисторсии и точности установки оптического центратора: 1 шт.
Паспорт: 1 шт.
Аттестат на испытательное оборудование: 1 шт.

Комплектация подтверждается для исполнения российского изделия, представленного под тем же наименованием и с идентичным описанием конструкции.
