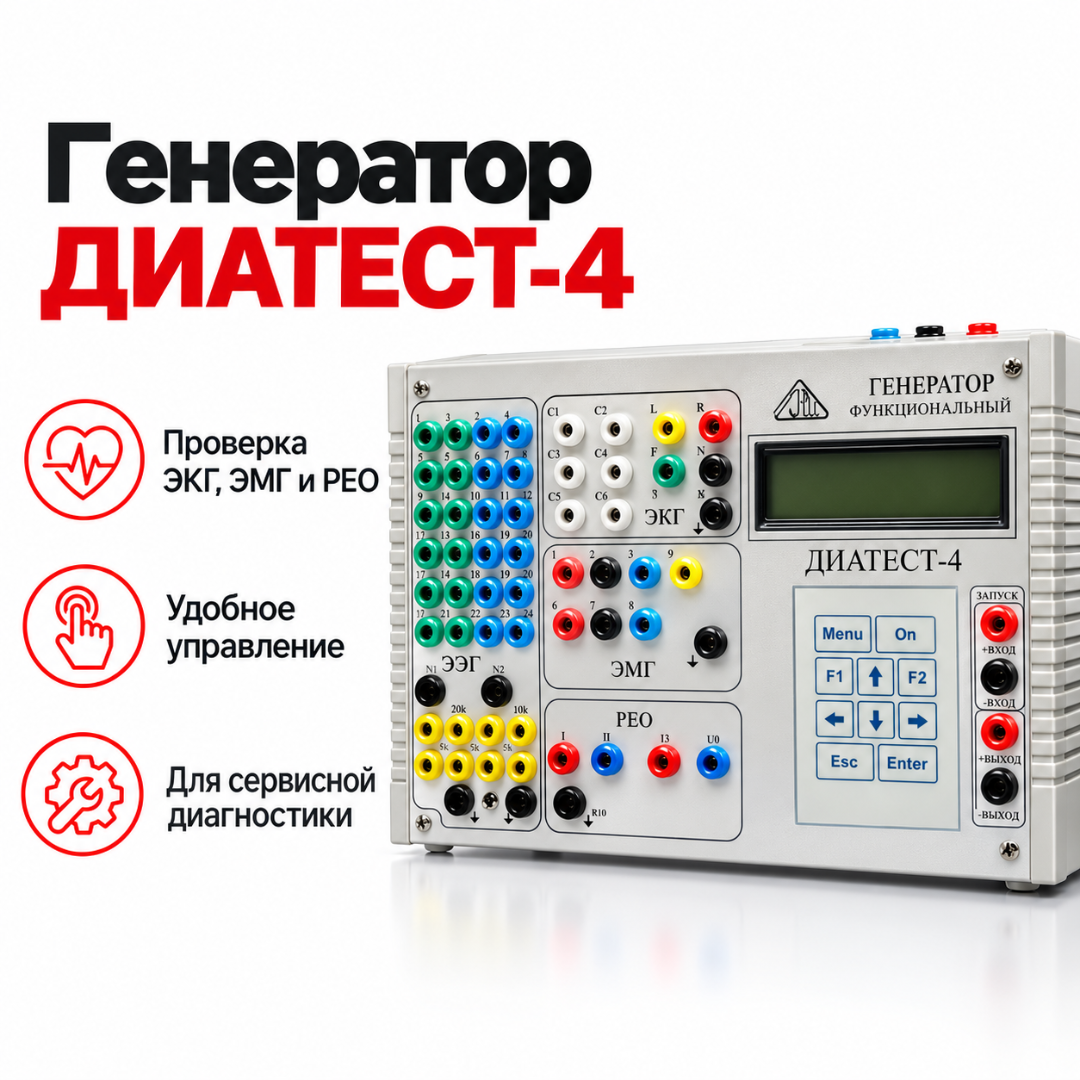

Генератор функциональный ДИАТЕСТ-4 для поверки ЭКГ, ЭЭГ, ЭМГ и реографов

Назначение

ДИАТЕСТ-4 предназначен для формирования прецизионных калибровочных электрических сигналов, применяемых при первичной и периодической поверке оборудования функциональной диагностики.

Основные группы поверяемых приборов:

• электрокардиографы;
• ЭКГ-каналы медицинских мониторов;
• электроэнцефалографы;
• электроэнцефалоскопы;
• электроэнцефалоанализаторы;
• электромиографические приборы;
• реографы;
• реоплетизмографы;
• реопреобразователи;
• реоанализаторы.

Средство измерений

ДИАТЕСТ-4 является зарегистрированным средством измерений.

Регистрационный номер в Государственном реестре средств измерений: 38714-08.

Межповерочный интервал: 1 год.

Срок действия утверждённого типа: до 15.06.2029.

Принцип действия

В памяти прибора хранятся цифровые коды калибровочных сигналов заданной формы.

Во время работы цифровая последовательность поступает на цифро-аналоговый преобразователь и преобразуется в прецизионный аналоговый сигнал требуемой амплитуды и формы.

Поверка электрокардиографов

Для ЭКГ-аппаратуры генератор формирует сигналы:

ЭКГ.

ЧСС1.

ЧСС2.

ЧСС3.

ЧСС4.

Также доступны стандартные сигналы различной формы, частоты и амплитуды для проверки метрологических характеристик электрокардиографических каналов.

ЭКГ-каналы медицинских мониторов

ДИАТЕСТ-4 может применяться для поверки ЭКГ-каналов медицинских мониторов.

Это позволяет проверять параметры кардиографического тракта многопараметрического монитора без использования реального биологического сигнала пациента.

Диапазон сигнала ЭКГ

Диапазон установки размаха выходного напряжения ЭКГ-канала: от 0,06 до 600 мВ.

Сопротивление нагрузки: более 1 МОм.

Постоянное напряжение ЭКГ

Диапазон установки постоянного напряжения ЭКГ-канала: от −300 до +300 мВ.

Поверка электроэнцефалографов

Для проверки электроэнцефалографических систем предусмотрен специализированный сигнал:

ЭЭГ-7.

Также формируются стандартные сигналы малой амплитуды, необходимые для оценки параметров чувствительных ЭЭГ-каналов.

Диапазон сигнала ЭЭГ

Размах выходного напряжения ЭЭГ-канала: от 0,01 до 1 мВ.

Сопротивление нагрузки: более 1 МОм.

Постоянное напряжение ЭЭГ

Диапазон постоянного напряжения ЭЭГ-канала: от −0,5 до +0,5 мВ.

Поверка электромиографов

Для электромиографической аппаратуры предусмотрены специализированные сигналы:

• ЭМГ-2;
• ЭМГ-6;
• ЭМГ-9;
• ЭМГ-14;
• ЭМГ-18;
• ЭМГС;
• МТ-3;
• Декремент-тест;
• МН-1;
• МН-2.

Диапазон сигнала ЭМГ

Диапазон установки размаха выходного напряжения ЭМГ-канала: от 0,3 до 50 мВ.

Сопротивление нагрузки: более 1 МОм.

Постоянное напряжение ЭМГ

Диапазон постоянного напряжения ЭМГ-канала: от −25 до +25 мВ.

Частоты ЭМГ

Дополнительный режим ЭМГ позволяет формировать синусоидальные сигналы в широком диапазоне вплоть до:

20 000 Гц.

Это обеспечивает контроль частотных характеристик электромиографической аппаратуры.

Поверка реографов

Для реографического оборудования предусмотрен специализированный сигнал:

РГ-1.

Генератор позволяет воспроизводить как постоянную, так и переменную составляющие электрического сопротивления.

Постоянная составляющая сопротивления

Диапазон: от 10 до 1000 Ом.

Дискретные значения включают:

10 Ом.

20 Ом.

50 Ом.

100 Ом.

200 Ом.

500 Ом.

1000 Ом.

Погрешность сопротивления

Предел допускаемой относительной погрешности установки постоянной составляющей сопротивления: ±2%.

Переменная составляющая сопротивления

Устанавливаемые значения:

0,05 Ом.

0,1 Ом.

0,25 Ом.

10 Ом.

Погрешность переменной составляющей

Для 0,05 Ом: ±5%.

Для 0,1; 0,25 и 10 Ом: ±2%.

Формы стандартных сигналов

ДИАТЕСТ-4 воспроизводит:

• синусоидальный сигнал;
• прямоугольный сигнал;
• треугольный сигнал;
• пилообразный сигнал;
• постоянное напряжение;
• специализированные медицинские калибровочные сигналы.

Частоты синусоидального сигнала

В основном режиме предусмотрены значения:

0,5; 1,5; 2; 2,5; 3; 4; 5; 10; 12; 15; 25; 30; 40; 50; 60; 75 Гц.

Дополнительные режимы позволяют формировать существенно более широкий набор частот в зависимости от выбранного канала.

Частотный диапазон

Минимальные специализированные значения начинаются примерно от: 0,053 Гц.

Максимальная частота ЭМГ-канала: 20 000 Гц.

Погрешность установки частоты

Для частот до 450 Гц включительно: ±0,5%.

Для частот свыше 450 до 1000 Гц включительно: ±1%.

Для частот более 1000 Гц: ±2,5%.

Нелинейность сигналов

Коэффициент нелинейности треугольного сигнала ЭКГ-, ЭЭГ- и ЭМГ-каналов: менее 1%.

Коэффициент нелинейности пилообразного сигнала реографического канала: менее 1%.

Гармонические искажения

Коэффициент гармоник синусоидального сигнала: менее 1%.

Прямоугольный сигнал

Длительность фронта и среза прямоугольного сигнала: менее 30 мкс.

Соответствие методикам поверки

Генератор формирует сигналы, предусмотренные профильными методиками, включая:

• МИ 2523-99;
• МИ 2524-99;
• МИ 2527-99;
• Р 50.2.049-2005;
• Р 50.2.009-2001.

При выполнении конкретной поверки необходимо руководствоваться действующей методикой поверки соответствующего типа средства измерений.

Поверка самого ДИАТЕСТ-4

Поверка генератора выполняется по документу:

ВКФУ.468789.109РЭ, раздел 7.

Межповерочный интервал: 1 год.

Действительность поверки конкретного экземпляра проверяется по сведениям ФГИС «Аршин».

Для метрологических лабораторий

ДИАТЕСТ-4 подходит для лабораторий, выполняющих поверку и метрологическое обслуживание электрофизиологической медицинской аппаратуры.

Один генератор охватывает сразу несколько направлений функциональной диагностики.

Для ЦСМ

Прибор может использоваться центрами стандартизации и метрологии и другими организациями, имеющими соответствующую область аккредитации.

Для сервисных организаций

ДИАТЕСТ-4 может использоваться при:

• техническом обслуживании;
• диагностике неисправностей;
• проверке после ремонта;
• настройке каналов;
• контроле метрологических характеристик;
• подготовке оборудования к поверке.

Для медицинских организаций

Инженерные и метрологические подразделения медицинских учреждений могут применять генератор для контроля собственного парка оборудования функциональной диагностики в пределах установленных процедур.

Автономное питание

Источник питания: 2 элемента по 1,5 В.

Питание от батарей исключает необходимость подключения прибора к сетевому источнику непосредственно при выполнении измерений.

Энергопотребление

Потребляемая мощность: не более 0,2 ВА.

Выходные разъемы

Тип выходных разъемов: клеммы с внутренним диаметром 4 мм.

Выходные каналы

По утвержденному описанию типа предусмотрены:

ЭЭГ: 36 выходных клемм.

ЭКГ: 11 выходных клемм.

ЭМГ: 10 выходных клемм.

РГ: 5 выходных клемм.

Синхронизация: 4 гальванически изолированных канала — 2 входа и 2 выхода.

Соединительные провода

Соединительные провода штеккер–штеккер: 12 шт.

Соединительные провода штеккер–крокодил: 30 шт.

Это позволяет подключать генератор к широкому набору отечественной и зарубежной электрофизиологической аппаратуры.

Комплектация

Генератор функциональный с установленными источниками питания: 1 шт.

Соединительные провода штеккер–штеккер: 12 шт.

Соединительные провода штеккер–крокодил: 30 шт.

Руководство по эксплуатации: 1 экз.

Формуляр: 1 экз.

Упаковка: 1 шт.

Габариты

Длина: не более 300 мм.

Ширина: не более 185 мм.

Высота: не более 115 мм.

Масса

Масса с элементами питания: не более 1,3 кг.

Условия эксплуатации

Температура окружающего воздуха: 20 ± 5 °C.

Относительная влажность: 30–80% при +25 °C.

Атмосферное давление: 84–106,7 кПа.

Преимущества

• четыре направления функциональной диагностики одним прибором;
• поверка электрокардиографов;
• поверка ЭКГ-каналов медицинских мониторов;
• поверка электроэнцефалографов;
• поверка электромиографов;
• поверка реографов;
• зарегистрированное средство измерений;
• ГРСИ №38714-08;
• МПИ 1 год;
• прецизионное цифро-аналоговое формирование сигналов;
• специализированные ЭКГ-, ЭЭГ-, ЭМГ- и РГ-сигналы;
• частоты до 20 кГц;
• ЭКГ-сигналы до 600 мВ;
• ЭМГ-сигналы до 50 мВ;
• ЭЭГ-сигналы до 1 мВ;
• моделирование сопротивления для поверки реографов;
• автономное питание;
• масса не более 1,3 кг;
• комплект соединительных проводов;
• подходит для поверочных, метрологических и сервисных организаций.
