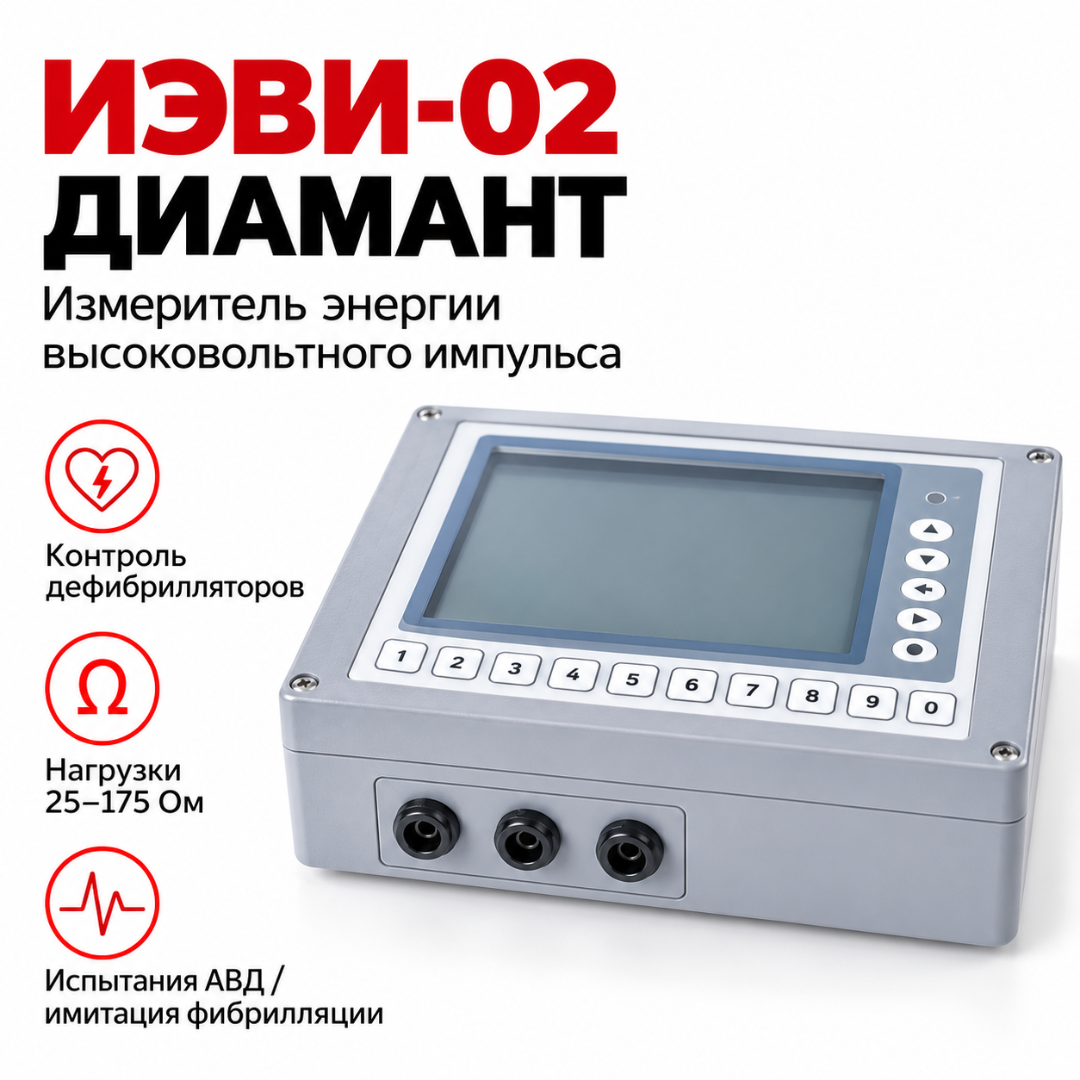

Измеритель энергии высоковольтного импульса ИЭВИ-02

Описание

ИЭВИ-02 — специализированный измеритель энергии одиночного высоковольтного импульса, предназначенный прежде всего для испытаний и контроля кардиодефибрилляторов. Прибор принимает импульс от проверяемого дефибриллятора на эквивалентную активную нагрузку, регистрирует напряжение и рассчитывает фактически переданную энергию. Результаты измерений могут сохраняться в памяти прибора.

Диапазон измеряемой энергии составляет от 5 до 650 Дж. Для испытаний предусмотрены номинальные значения нагрузки 25, 50, 75, 100, 125, 150 и 175 Ом, что позволяет проверять работу дефибриллятора при различных сопротивлениях нагрузки. Актуальное описание типа средства измерений подтверждает все семь значений нагрузки.

ИЭВИ-02 внесён в Государственный реестр средств измерений РФ под № 37557-08. Тип средства измерений имеет действующий статус, межповерочный интервал составляет 1 год. Изготовитель — ООО «Диамант», Санкт-Петербург.

Назначение

ИЭВИ-02 предназначен для измерения энергии высоковольтных импульсов, подаваемых от внешнего источника, в том числе медицинского дефибриллятора.

Основные задачи прибора:

• измерение фактической энергии дефибриллирующего импульса

• контроль выходных параметров кардиодефибрилляторов
• испытания дефибрилляторов при различных значениях сопротивления нагрузки
• контроль технического состояния дефибрилляторов в процессе эксплуатации
• проверка оборудования после ремонта и технического обслуживания
• контроль дефибрилляторов при производстве
• проверка устройств с функцией синхронизации импульса от ЭКГ
• испытания автоматических дефибрилляторов
• метрологический и лабораторный контроль медицинской техники

Официальный изготовитель отдельно указывает режим проверки дефибрилляторов, имеющих функцию синхронизации импульса от ЭКГ.

Лаб421 также указывает возможность имитации желудочковой фибрилляции на электродах при испытаниях автоматических дефибрилляторов.

Преимущества

• Диапазон измерений энергии от 5 до 650 Дж
• Работа с дефибриллирующими импульсами амплитудой до 8 кВ
• Поддержка импульсов длительностью от 0,1 до 20 мс
• Семь номинальных испытательных нагрузок: 25, 50, 75, 100, 125, 150 и 175 Ом
• Возможность проверки характеристик дефибриллятора при различных сопротивлениях нагрузки
• Абсолютная погрешность в диапазоне 5–50 Дж не более ±2,5 Дж
• Относительная погрешность при энергии свыше 50 до 650 Дж не более ±5 %
• Поддержка проверки дефибрилляторов с синхронизацией импульса от ЭКГ
• Возможность применения при испытаниях автоматических дефибрилляторов
• Регистрация в Государственном реестре средств измерений РФ
• Межповерочный интервал 1 год
• Компактные размеры основного блока
• Возможность использования при производственном, эксплуатационном и послеремонтном контроле
• Основные метрологические характеристики подтверждены актуальным описанием типа ГРСИ № 37557-08.

Применение

ИЭВИ-02 используется там, где требуется инструментально подтвердить фактические параметры разряда дефибриллятора, а не ограничиваться функциональной проверкой включения аппарата.

Основные сценарии применения:

• периодический контроль технического состояния дефибрилляторов
• техническое обслуживание кардиодефибрилляторов
• проверка после ремонта
• проверка после регулировки
• испытания автоматических наружных дефибрилляторов
• проверка синхронизированных режимов дефибрилляции
• производственные испытания дефибрилляторов
• входной и выходной контроль медицинской техники
• испытания в аккредитованных лабораториях
• метрологический контроль
• оснащение сервисных служб медицинской техники
• оснащение организаций, выполняющих техническое обслуживание медицинских изделий

Принцип работы основан на регистрации напряжения на сопротивлении нагрузки с последующим вычислением энергии импульса и визуализацией его амплитудно-временных характеристик.

Измеритель энергии высоковольтного импульса для дефибрилляторов прямо указан в действующей редакции Постановления Правительства РФ № 2129 среди средств оснащения для технического обслуживания сердечно-сосудистых медицинских изделий. Поэтому данный тип прибора имеет прямое значение для организаций, выполняющих соответствующие работы по ТО медицинских изделий. Конкретный состав оснащения определяется заявленными группами и видами выполняемых работ.

Подходит для учреждений

• сервисные организации медицинской техники
• организации технического обслуживания медицинских изделий
• метрологические лаборатории
• испытательные лаборатории
• центры стандартизации и метрологии
• производители кардиодефибрилляторов
• предприятия по ремонту дефибрилляторов
• инженерно-технические службы медицинских организаций
• многопрофильные больницы с собственной службой медицинской техники
• кардиологические центры с инженерной службой
• реанимационные центры с подразделениями технического контроля
• научно-исследовательские организации
• организации, выполняющие испытания медицинского оборудования
• организации, формирующие комплекты оснащения для ТОМИ

Оснащение / комплектация

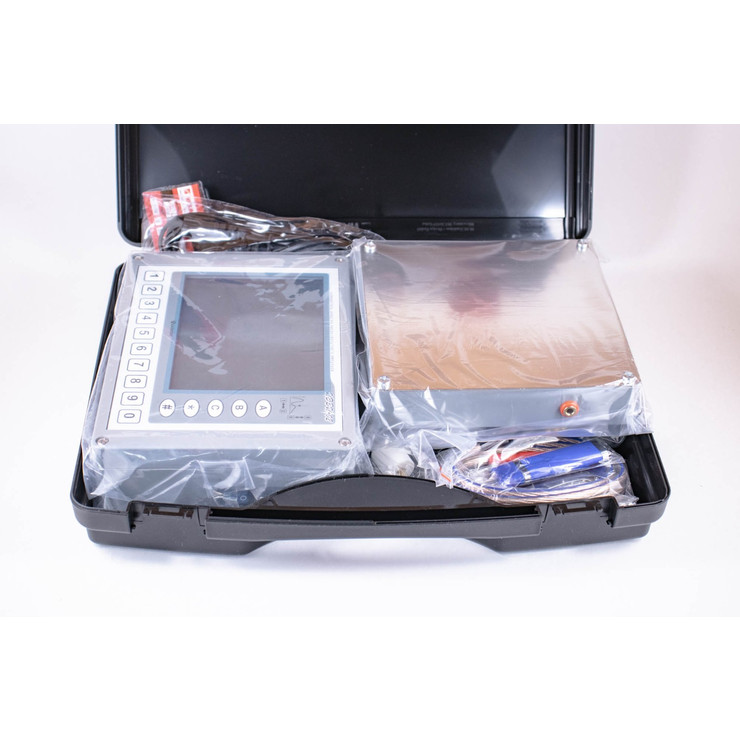

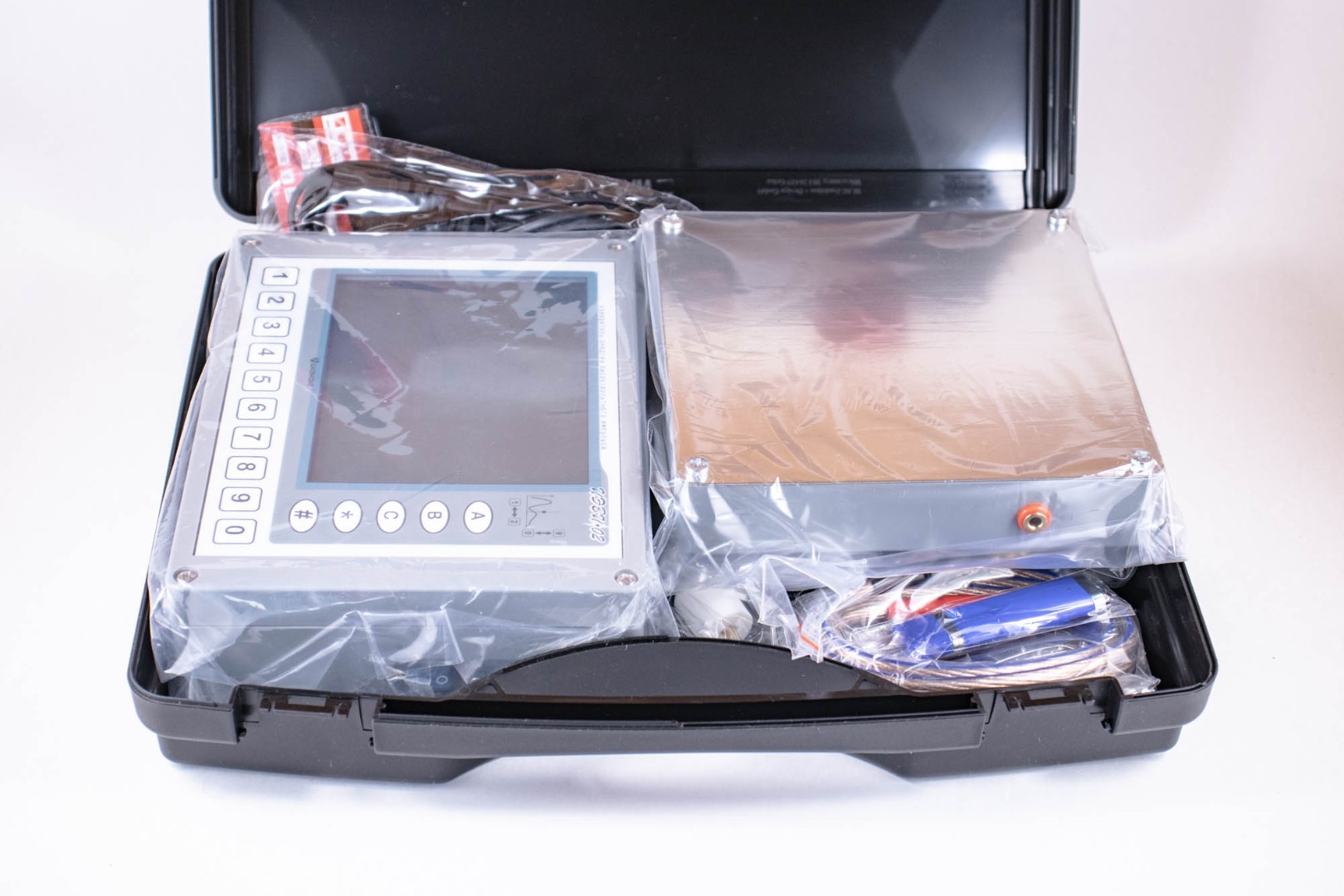

Блок измерителя энергии импульса: 1 шт.
Платформа с контактными пластинами: 2 шт.
Программное обеспечение: 1 комплект
Кабель связи USB: 1 шт.
Кабель питания: 1 шт.
Техническое описание и руководство по эксплуатации: 1 экз.
Паспорт: 1 экз.

Для получения нагрузок 75, 125, 150 и 175 Ом применяются дополнительные нагрузочные сопротивления совместно со стандартными сопротивлениями прибора. Официальный изготовитель описывает использование блоков добавочных сопротивлений 25 и 50 Ом для формирования необходимых значений нагрузки.
