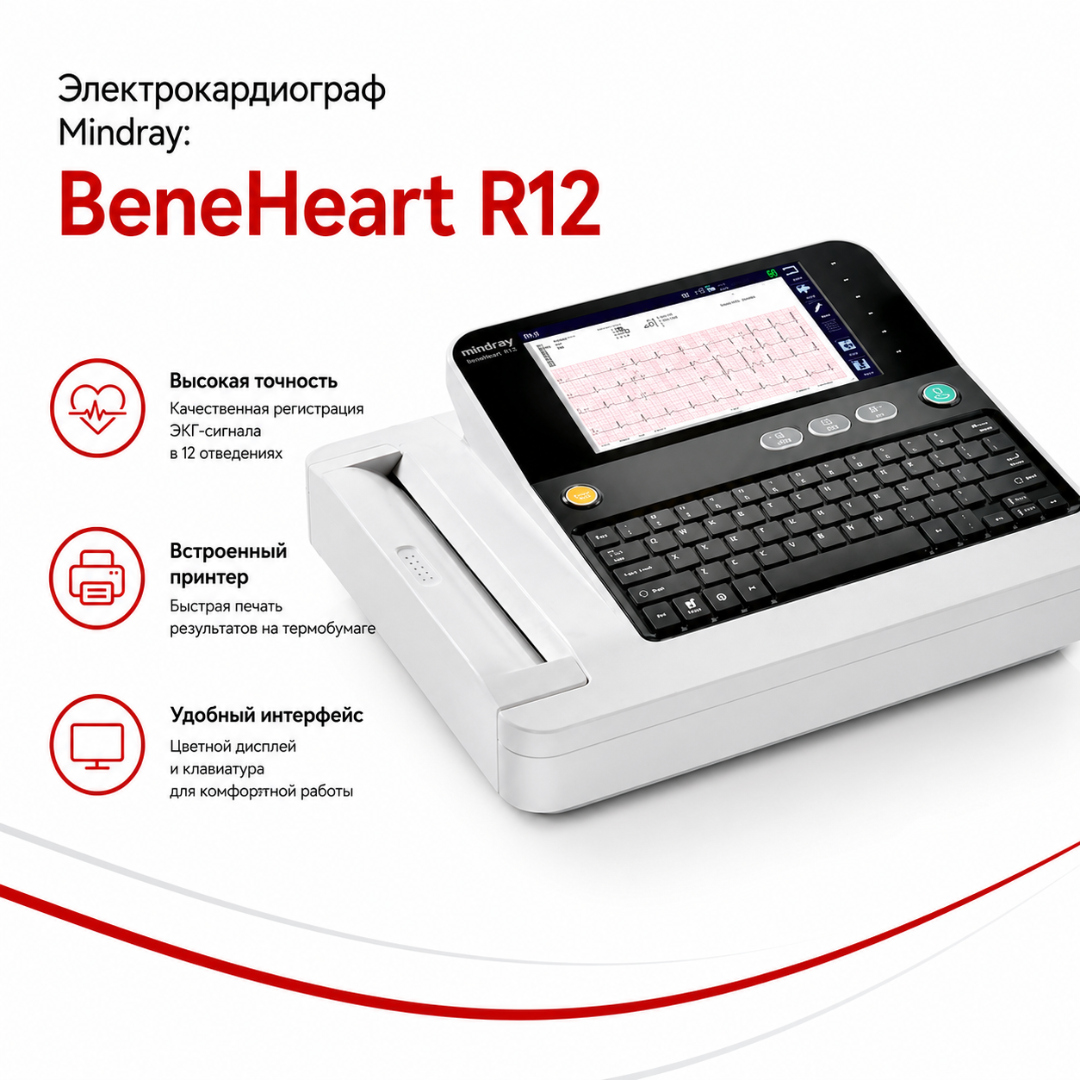

Электрокардиограф BeneHeart R12

Расширенный заголовок

12-канальный цифровой электрокардиограф BeneHeart R12 с одновременной регистрацией ЭКГ, цветным 8-дюймовым экраном, встроенным термопринтером и алгоритмом Glasgow. Поддерживает взрослых, детей и новорождённых, хранит до 800 ЭКГ, работает от аккумулятора более 3,5 часа и экспортирует PDF/XML.

Описание

BeneHeart R12 — портативный 12-канальный электрокардиограф для регистрации, анализа, просмотра, хранения и печати ЭКГ покоя. Частота дискретизации ЭКГ 1000 Гц/канал, АЦП 24 бит, диапазон 0,05–150 Гц. Поддерживает детекцию ЭКС, автоматическую интерпретацию Glasgow и передачу данных.

Аннотация

BeneHeart R12 предназначен для регистрации стандартной 12-отведённой ЭКГ у взрослых и пациентов детского возраста, включая новорождённых. Аппарат одновременно анализирует 12 отведений, регистрирует стандартный 10-секундный фрагмент, формирует автоматические измерения и заключение, позволяет просматривать полный отчёт до печати и сохраняет до 800 исследований во внутренней памяти.

Фокусные фразы

электрокардиограф BeneHeart R12, 12 канальный электрокардиограф BeneHeart R12, цифровой электрокардиограф BeneHeart R12, автоматический электрокардиограф BeneHeart R12, портативный электрокардиограф BeneHeart R12, электрокардиограф с интерпретацией BeneHeart R12, электрокардиограф с экраном BeneHeart R12, электрокардиограф с принтером BeneHeart R12, электрокардиограф с аккумулятором BeneHeart R12, электрокардиограф Glasgow BeneHeart R12, Mindray BeneHeart R12, Mindray R12, BeneHeart R12 Mindray, Bene Heart R12, BeneHeart R-12, Beneheart R12, Бенехарт R12, БенеХарт R12, Миндрей BeneHeart R12, Майндрей BeneHeart R12, Mindray BeneHeart R12 ECG, BeneHeart R12 ECG machine, BeneHeart R12 electrocardiograph, BeneHeart R12 12 channel ECG, BeneHeart R12 specifications, BeneHeart R12 technical specifications, BeneHeart R12 manual, BeneHeart R12 operator manual, BeneHeart R12 brochure, BeneHeart R12 цена, BeneHeart R12 купить,

12 канальный электрокардиограф, электрокардиограф 12 каналов, 12-канальный ЭКГ аппарат, ЭКГ аппарат 12 каналов, цифровой ЭКГ аппарат, цифровой электрокардиограф, автоматический электрокардиограф, электрокардиограф экспертного класса, электрокардиограф с автоматической интерпретацией, аппарат ЭКГ с расшифровкой, ЭКГ с автоматическим заключением, электрокардиограф для ЭКГ покоя, resting ECG electrocardiograph, resting 12 lead ECG, 12 lead ECG machine, 12 channel ECG machine, ECG recorder, ECG diagnostic system,

одновременная регистрация 12 отведений, simultaneous 12 lead ECG, 12 lead simultaneous analysis, 10 секунд ЭКГ, 10 second resting ECG, стандартная 12-отведенная ЭКГ, I II III aVR aVL aVF V1 V2 V3 V4 V5 V6, грудные отведения ЭКГ, конечностные отведения ЭКГ, ЭКГ покоя, регистрация электрокардиограммы, автоматический анализ ЭКГ,

алгоритм Glasgow ЭКГ, Glasgow ECG algorithm, University of Glasgow ECG analysis, программа анализа ЭКГ Glasgow, автоматическая интерпретация ЭКГ взрослых, автоматическая интерпретация ЭКГ детей, педиатрический электрокардиограф, ЭКГ новорожденных, neonatal ECG, pediatric ECG, adult ECG, электрокардиограф для взрослых и детей, электрокардиограф для новорожденных, V4R C4R, правые грудные отведения, анализ ЭКГ с учетом возраста пола, автоматические измерения PR QRS QT QTc,

частота дискретизации 1000 Гц, ECG sampling rate 1000 Hz, 1000 samples second channel, детекция кардиостимулятора 16000 Гц, pacer detection 16 kHz, электрокардиограф с детекцией ЭКС, pacemaker detection ECG, pacer detection ECG, 24 бит АЦП, 24 bit ADC ECG, разрешение 1 мкВ LSB, 1 µV LSB, диапазон частот 0.05–150 Hz, частотный диапазон ЭКГ 0,05–150 Гц, входной импеданс более 50 МОм, CMRR 110 dB, подавление синфазной помехи 110 дБ,

фильтр дрейфа изолинии, baseline drift removal, BDR filter, фильтр 0,05 Гц, мышечный фильтр 20 Гц, мышечный фильтр 35 Гц, artifact filter ECG, сетевой фильтр 50 Гц, сетевой фильтр 60 Гц, AC filter ECG, подавление сетевой помехи, чувствительность 2.5 мм мВ, чувствительность 5 мм мВ, чувствительность 10 мм мВ, чувствительность 20 мм мВ, автоматическая чувствительность ЭКГ, скорость бумаги 5 мм с, 12.5 мм с, 25 мм с, 50 мм с,

8 дюймов экран ЭКГ, 8 inch color ECG display, цветной TFT LCD, экран 800x480, электрокардиограф с цветным экраном, предварительный просмотр ЭКГ, full ECG report preview, просмотр ЭКГ до печати, безбумажная ЭКГ, paperless ECG workflow, электрокардиограф с сенсорным экраном, touchscreen ECG optional, клавиатура QWERTY электрокардиограф, функциональные клавиши ЭКГ,

термопринтер электрокардиограф, встроенный термопринтер, A4 электрокардиограф, ЭКГ на бумаге A4, термобумага A4 Z-fold, Z fold ECG paper, 210x295 мм термобумага, электрокардиограф печать 12 каналов, 12 lead thermal printer, внешний USB принтер ЭКГ, внешний принтер BeneHeart R12,

память 800 ЭКГ, BeneHeart R12 800 ECG, хранение 800 исследований, архив электрокардиограмм, просмотр предыдущих ЭКГ, повторный анализ ЭКГ, reanalysis ECG, изменение демографических данных пациента, PDF ECG report, XML ECG report, экспорт ЭКГ PDF, экспорт ЭКГ XML, USB флешка ЭКГ, FTP ЭКГ, передача ЭКГ по сети, беспроводная передача ЭКГ, Wi-Fi электрокардиограф, ECG management system, система управления ЭКГ, ECG information system,

сканер штрихкода BeneHeart R12, barcode scanner ECG, электрокардиограф со сканером штрихкодов, worklist ECG, рабочий список пациентов, получение данных пациента из рабочей станции, идентификация пациента по штрихкоду,

аккумулятор 4500 мАч, lithium ion battery ECG, электрокардиограф с аккумулятором, более 3,5 часов работы, 400 ЭКГ от аккумулятора, portable ECG machine, мобильный электрокардиограф, электрокардиограф 4.9 кг, компактный электрокардиограф, BeneHeart R12 4.9 kg, BeneHeart R12 365 305 128 мм,

электрокардиограф для КДЛ, электрокардиограф для функциональной диагностики, ЭКГ для кабинета функциональной диагностики, электрокардиограф для кардиолога, электрокардиограф для терапевта, электрокардиограф для педиатра, электрокардиограф для поликлиники, электрокардиограф для больницы, электрокардиограф для стационара, электрокардиограф для приемного отделения, электрокардиограф для реанимации, электрокардиограф для скорой помощи, электрокардиограф для медицинского центра, электрокардиограф для частной клиники, электрокардиограф для профосмотров,

BeneHeart R12 характеристики, BeneHeart R12 технические характеристики, BeneHeart R12 описание, BeneHeart R12 инструкция, BeneHeart R12 руководство, BeneHeart R12 паспорт, BeneHeart R12 спецификация, BeneHeart R12 аккумулятор, BeneHeart R12 бумага, BeneHeart R12 кабель ЭКГ, BeneHeart R12 электроды, BeneHeart R12 тележка, BeneHeart R12 WiFi, BeneHeart R12 barcode, BeneHeart R12 Glasgow,

купить Mindray BeneHeart R12, купить BeneHeart R12, купить 12 канальный электрокардиограф, купить электрокардиограф с интерпретацией, цена Mindray BeneHeart R12, цена BeneHeart R12, стоимость BeneHeart R12, заказать BeneHeart R12, продажа BeneHeart R12, поставка BeneHeart R12, поставщик BeneHeart R12, коммерческое предложение BeneHeart R12, запросить КП BeneHeart R12, закупка BeneHeart R12, тендер BeneHeart R12, аукцион BeneHeart R12, техническое задание BeneHeart R12, эквивалент BeneHeart R12, BeneHeart R12 44-ФЗ, BeneHeart R12 223-ФЗ.

Содержимое

Назначение

BeneHeart R12 предназначен для:

• регистрации электрокардиографического сигнала;
• отображения ЭКГ на экране;
• автоматических измерений;
• автоматизированного анализа 12-отведённой ЭКГ;
• сохранения исследований;
• формирования отчётов;
• печати электрокардиограмм;
• передачи результатов в информационную систему.

Система предназначена для профессионального клинического применения у:

• взрослых;
• детей;
• новорождённых.

Аппарат используется преимущественно для стандартной ЭКГ покоя.

Регистрация 12 отведений

BeneHeart R12 выполняет одновременное получение и анализ стандартной 12-отведённой ЭКГ.

Используются отведения:

• I;
• II;
• III;
• aVR;
• aVL;
• aVF;
• V1;
• V2;
• V3;
• V4;
• V5;
• V6.

В стандартном режиме регистрируется 10-секундный фрагмент ЭКГ.

Одновременная регистрация уменьшает влияние временного смещения между отведениями и обеспечивает единый массив данных для автоматического анализа.

Предварительная и последующая регистрация

Система поддерживает режим получения ЭКГ:

• до команды пользователя;
• после запуска регистрации.

Это позволяет организовать рабочий процесс в зависимости от клинического сценария и получать стандартный 10-секундный участок ЭКГ.

Автоматический анализ Glasgow

Для измерения и интерпретации используется программа анализа 12-отведённой ЭКГ Университета Глазго.

Алгоритм предназначен для пациентов разных возрастных групп и учитывает демографические параметры.

Автоматические измерения включают:

• частоту сердечных сокращений;
• интервал PR;
• длительность QRS;
• интервал QT;
• QTc;
• электрическую ось P;
• электрическую ось QRS;
• электрическую ось T.

Автоматическое заключение является вспомогательным инструментом и должно оцениваться медицинским специалистом совместно с самой электрокардиограммой и клинической информацией.

Педиатрическое применение

Программа анализа поддерживает:

• взрослых;
• детей;
• новорождённых.

Для педиатрического применения предусмотрена работа с правым грудным отведением V4R/C4R.

Возраст пациента учитывается алгоритмом интерпретации.

Это особенно важно из-за возрастных различий:

• частоты сердечных сокращений;
• длительности интервалов;
• электрической оси;
• формы комплексов;
• амплитуды зубцов.

Детекция кардиостимулятора

BeneHeart R12 имеет отдельный высокочастотный канал обнаружения импульсов электрокардиостимулятора.

Частота дискретизации системы детекции импульсов ЭКС достигает 16 кГц на канал для предусмотренных каналов обнаружения.

Это позволяет отображать маркеры стимуляции и уменьшает риск пропуска коротких импульсов ЭКС при анализе ЭКГ.

Функция не заменяет клиническую оценку работы имплантированного устройства.

Качество регистрации

Основная частота дискретизации ЭКГ:

1000 отсчётов/с на канал.

Аналого-цифровой преобразователь:

24 бит.

Цифровое разрешение:

1 мкВ/LSB.

Рабочий частотный диапазон:

0,05–150 Гц.

Высокое входное сопротивление и цифровая обработка сигнала предназначены для сохранения диагностически значимой формы электрокардиограммы.

Диапазон входного сигнала

Дифференциальный диапазон переменного сигнала:

±10 мВ.

Допустимое постоянное смещение электродов:

±600 мВ.

Входной импеданс:

более 50 МОм при 10 Гц.

Коэффициент подавления синфазного сигнала:

не менее 110 дБ при отключённом сетевом фильтре.

Уровень собственного шума:

не более 15 мкВ.

Фильтрация сигнала

Предусмотрены:

• фильтр дрейфа изолинии 0,05 Гц;
• функция Baseline Drift Removal;
• фильтр артефактов 20 Гц;
• фильтр артефактов 35 Гц;
• сетевой фильтр 50 Гц;
• сетевой фильтр 60 Гц.

Фильтры помогают уменьшить влияние:

• движения пациента;
• мышечного напряжения;
• дрейфа изолинии;
• электромагнитных помех;
• сетевой наводки.

При диагностической интерпретации следует учитывать, что усиленная фильтрация способна изменять морфологию ЭКГ.

Частота сердечных сокращений

Диапазон измерения ЧСС:

30–300 уд/мин.

Погрешность:

±10% или ±5 уд/мин — используется большее значение.

ЧСС отображается на экране и включается в автоматический отчёт.

Чувствительность

Доступные значения усиления:

• 2,5 мм/мВ;
• 5 мм/мВ;
• 10 мм/мВ;
• 20 мм/мВ;
• раздельные режимы усиления грудных и конечностных отведений;
• автоматический режим.

Автоматическая чувствительность облегчает отображение сигналов различной амплитуды.

Скорость регистрации

Встроенный регистратор поддерживает скорости:

• 5 мм/с;
• 12,5 мм/с;
• 25 мм/с;
• 50 мм/с.

Для стандартной диагностической ЭКГ обычно используется 25 мм/с или 50 мм/с в зависимости от задачи.

Экран

BeneHeart R12 оснащён цветным TFT LCD-дисплеем диагональю 8 дюймов.

Разрешение технической спецификации:

800 × 480 пикселей.

На дисплее отображаются:

• электрокардиографические кривые;
• обозначения отведений;
• ЧСС;
• идентификатор пациента;
• имя;
• возраст;
• пол;
• время;
• скорость;
• чувствительность;
• активные фильтры;
• состояние аккумулятора;
• состояние сети;
• USB;
• предупреждения;
• системные сообщения.

Сенсорное управление является опциональной функцией для соответствующего исполнения.

Предварительный просмотр

Полный ЭКГ-отчёт можно просмотреть на экране до печати.

Это позволяет:

• оценить качество сигнала;
• проверить наложение электродов;
• увидеть артефакты;
• обнаружить необходимость повторной регистрации;
• проверить данные пациента;
• отказаться от ненужной печати.

Безбумажный рабочий процесс уменьшает расход термобумаги.

Повторный анализ

Сохранённая электрокардиограмма может быть проанализирована повторно после изменения демографических данных пациента.

Например, можно скорректировать:

• возраст;
• пол;
• другие предусмотренные поля.

После изменения данных система может повторно выполнить анализ и сформировать обновлённый отчёт без повторной регистрации исходного сигнала.

Критические предупреждения

Программное обеспечение предусматривает выделение нескольких критических категорий, связанных с типичными нарушениями ритма или потенциально значимыми результатами.

Такие предупреждения предназначены для привлечения внимания пользователя.

Они не являются самостоятельным диагнозом и не заменяют оценку ЭКГ врачом.

Встроенная память

Во внутренней памяти хранится до:

800 ЭКГ-исследований.

Сохранённые исследования можно:

• просматривать;
• повторно анализировать;
• печатать;
• экспортировать;
• передавать в систему управления ЭКГ.

Форматы данных

Поддерживаются:

• XML;
• PDF;
• внутренний формат Mindray.

PDF удобен для визуального просмотра и архивации.

XML позволяет передавать структурированные данные в совместимые информационные системы.

Форматы отчёта

В спецификации предусмотрены варианты:

• 3×4 + 1R;
• 3×4 + 3R;
• 6×2;
• 6×2 + 1R;
• 12×1.

Наличие конкретного формата печати зависит от выбранного режима и настроек устройства.

Встроенный термопринтер

BeneHeart R12 оснащается встроенным термопринтером.

Технология:

термоматрица.

Количество одновременно печатаемых трасс:

до 12 отведений.

Поддерживается складываемая термобумага форматов:

• A4 — приблизительно 210 × 295 мм;
• US Letter.

Печать на полном формате позволяет формировать привычный диагностический отчёт.

Разрешение печати

Горизонтальное разрешение:

40 точек/мм при скорости 25 мм/с.

Вертикальное разрешение:

8 точек/мм.

Точность скорости и амплитуды печати по технической спецификации составляет ±5%.

Внешний принтер

Поддержка внешнего USB-принтера относится к опциональной конфигурации.

Функция позволяет печатать отчёты на обычной офисной бумаге при использовании совместимой модели принтера.

Штрихкодирование

Опциональный сканер штрихкодов ускоряет ввод идентификаторов пациента.

Это позволяет:

• уменьшить ручной ввод;
• снизить риск ошибки;
• ускорить обследование;
• связать исследование с пациентом;
• использовать рабочий список при соответствующей сетевой конфигурации.

Передача данных

BeneHeart R12 поддерживает передачу ЭКГ в систему управления электрокардиографическими исследованиями.

В зависимости от комплектации используются:

• проводное сетевое соединение;
• Wi-Fi;
• USB-накопитель;
• FTP для передачи PDF/XML.

Поддержка конкретной сетевой функции должна подтверждаться конфигурацией поставляемого аппарата.

Работа с USB

USB-накопитель может использоваться для:

• переноса PDF;
• переноса XML;
• резервного копирования;
• автономного обмена данными.

Это позволяет использовать аппарат в подразделениях без постоянного сетевого подключения.

Аккумулятор

Используется перезаряжаемый литий-ионный аккумулятор:

4500 мА·ч.

Заявленная автономность:

• более 3,5 часа непрерывной работы;
• либо примерно 400 ЭКГ-записей на одном заряде.

Время зарядки при выключенном устройстве:

• до 90% — не более 6 часов;
• до 100% — не более 7 часов.

Фактическая автономность зависит от:

• состояния аккумулятора;
• использования принтера;
• Wi-Fi;
• яркости экрана;
• температуры;
• возраста батареи.

Быстрый запуск

Время загрузки системы:

менее 7 секунд.

Быстрый старт удобен в:

• приёмных отделениях;
• палатах;
• функциональной диагностике;
• ситуациях, когда аппарат перевозится между подразделениями.

Электрическая безопасность

Входной тракт защищён от воздействия импульса дефибрилляции.

Руководство указывает испытательное воздействие:

5000 В / 360 Дж.

Защита предназначена для сохранения работоспособности входного каскада при предусмотренных условиях эксплуатации.

Преимущества

• 12 одновременных отведений. Получается полноценная диагностическая ЭКГ.
• 1000 Гц на канал. Обеспечивается качественная цифровая регистрация.
• 24-битный АЦП. Высокое цифровое разрешение сигнала.
• Диапазон 0,05–150 Гц. Сохраняется диагностически значимый спектр ЭКГ.
• Glasgow. Автоматизированный анализ поддерживает взрослых, детей и новорождённых.
• Детекция ЭКС. Используется высокочастотная регистрация импульсов стимулятора.
• 8-дюймовый цветной экран. Все 12 отведений и параметры доступны непосредственно на приборе.
• Предварительный просмотр отчёта. Можно проверить качество ЭКГ до расходования бумаги.
• До 800 исследований. Сохраняется локальный архив.
• PDF и XML. Упрощается электронный обмен.
• Повторный анализ. Заключение можно пересчитать после корректировки данных пациента.
• A4-термопринтер. Формируется полноразмерный диагностический отчёт.
• Wi-Fi — опция. Доступна беспроводная передача данных.
• Сканер штрихкодов — опция. Ускоряется идентификация пациента.
• USB. Исследования можно переносить без сетевой инфраструктуры.
• Аккумулятор 4500 мА·ч. Более 3,5 часа автономной работы.
• Около 400 ЭКГ от заряда. Подходит для мобильного использования внутри учреждения.
• Масса 4,9 кг. Аппарат удобно перемещать между кабинетами и палатами.
• Запуск менее 7 секунд. Система быстро готова к работе.

Применение

BeneHeart R12 применяется для:

• стандартной ЭКГ покоя;
• первичной кардиологической диагностики;
• оценки сердечного ритма;
• оценки проводимости;
• измерения интервалов PR, QRS, QT и QTc;
• оценки электрической оси сердца;
• динамического наблюдения;
• предоперационного обследования;
• профилактических осмотров;
• диспансеризации;
• обследования взрослых;
• педиатрической ЭКГ;
• ЭКГ новорождённых;
• регистрации ЭКГ у пациентов с электрокардиостимулятором;
• повторных исследований;
• цифрового архивирования ЭКГ.

Подходит для учреждений

• кабинеты функциональной диагностики;
• кардиологические отделения;
• терапевтические отделения;
• педиатрические отделения;
• приёмные отделения;
• отделения реанимации;
• стационары;
• поликлиники;
• диагностические центры;
• медицинские центры;
• частные клиники;
• центры профилактических осмотров;
• кабинеты профпатологии;
• мобильные медицинские подразделения внутри учреждения.
