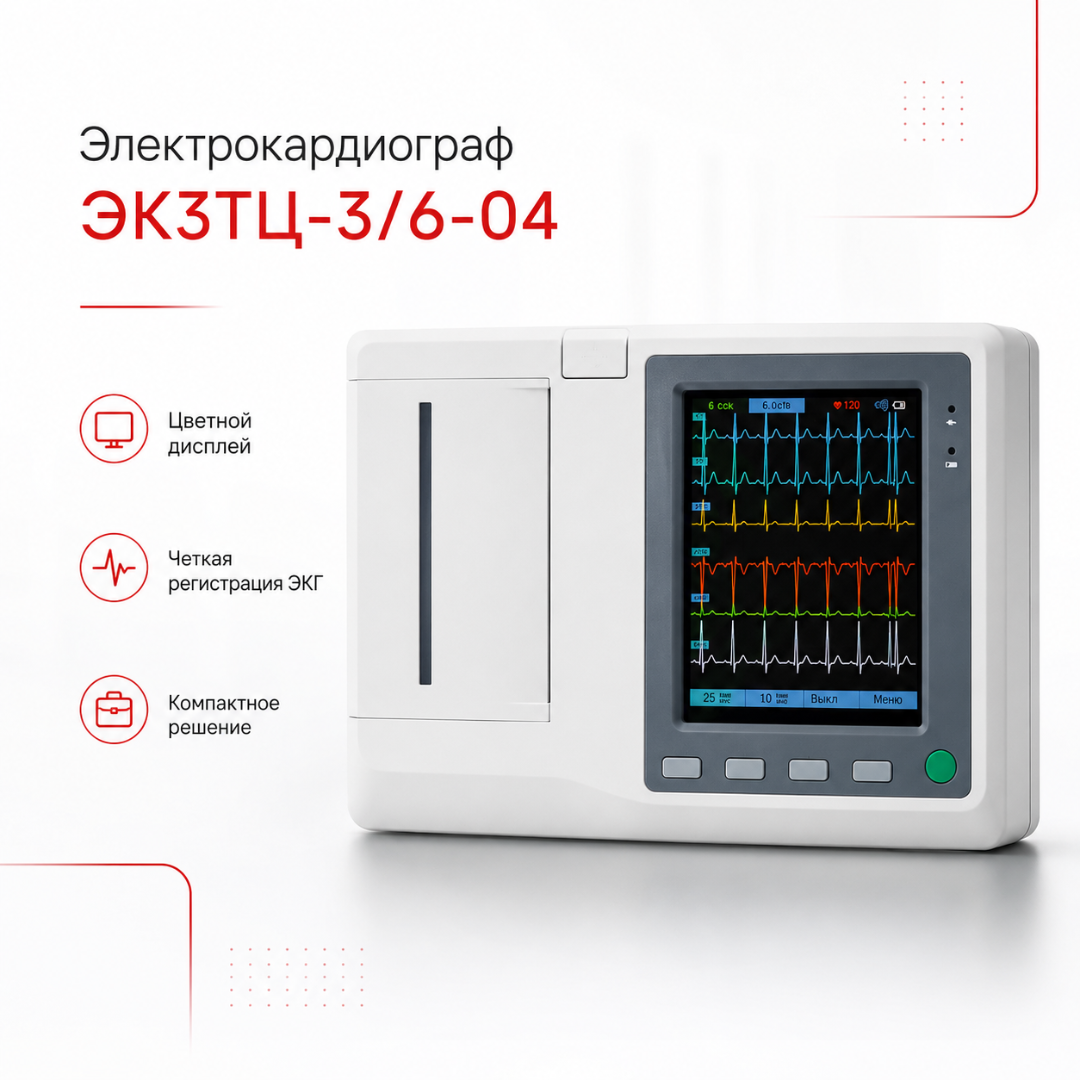

ЭК3ТЦ-3/6-04 «Аксион» — электрокардиограф для уверенной ЭКГ-диагностики в клинике, ФАП и скорой помощи
ЭК3ТЦ-3/6-04 «Аксион» подходит медицинским организациям, которым нужен надежный ЭКГ-аппарат для ежедневной диагностики, поточного приема и выездной работы.
Модель рассчитана на практическую работу врача, фельдшера и специалиста функциональной диагностики. Аппарат помогает быстро провести исследование, получить понятный результат, оформить ЭКГ и сохранить данные для дальнейшей работы с пациентом.
Для кого подходит
Электрокардиограф ЭК3ТЦ-3/6-04 «Аксион» востребован в поликлиниках, ФАП, кабинетах функциональной диагностики, приемных отделениях, стационарах, кардиологических кабинетах, машинах скорой помощи и передвижных медицинских пунктах.
Это удачный вариант для клиник, где один аппарат должен закрывать разные задачи: плановый прием, первичную диагностику, профосмотры, срочный осмотр, выездную работу и передачу данных врачу.
Почему модель выбирают медицинские организации
ЭК3ТЦ-3/6-04 «Аксион» сочетает переносной формат, удобную работу с ЭКГ, печать результата, архивирование и варианты исполнения под разные сценарии. Для небольшого медпункта это полноценный аппарат ЭКГ. Для клиники — рабочий прибор для стабильного диагностического потока. Для скорой помощи — переносное решение для регистрации ЭКГ на месте вызова.
Российское производство и регистрационные документы делают модель понятной для закупки, оснащения кабинета и ввода в эксплуатацию.
Удобство для врача
Прибор помогает быстро организовать исследование без лишних действий. Врач видит ЭКГ на экране, может выбрать нужный режим работы, распечатать результат, сохранить запись и передать данные для последующего анализа.
В исполнении с интерпретацией аппарат помогает ускорить оформление исследования и поддерживает врача при поточном приеме. Автоматическое заключение не заменяет специалиста, но дает дополнительную опору при первичной оценке ЭКГ.
Для функциональной диагностики
В кабинете ФД ЭК3ТЦ-3/6-04 «Аксион» помогает обслуживать стабильный поток пациентов: профосмотры, диспансеризация, контроль терапии, первичная диагностика жалоб, наблюдение пациентов с сердечно-сосудистыми заболеваниями.
Аппарат подходит для ежедневной нагрузки и удобен там, где важны скорость исследования, читаемый результат и понятная работа персонала.
Для ФАП и первичного звена
В ФАП, медкабинете или кабинете общей практики электрокардиограф помогает быстро получить ЭКГ на месте и принять решение по дальнейшему маршруту пациента. Это важно для удаленных населенных пунктов, амбулаторного приема и первичного звена, где диагностику нужно проводить без задержек.
Исполнения с передачей данных особенно полезны, когда результат требуется отправить врачу или в медицинскую информационную систему.
Для скорой помощи и выездной диагностики
ЭК3ТЦ-3/6-04 «Аксион» подходит для работы в автомобиле скорой помощи и передвижных медицинских пунктах. Аппарат удобно применять на вызове, при транспортировке пациента, в мобильной бригаде и при выездном обследовании.
В таких условиях важны переносимость, автономная работа, быстрая регистрация ЭКГ и возможность передать данные дальше. Эта модель закрывает эти задачи в компактном формате.
Для руководителя и закупщика
ЭК3ТЦ-3/6-04 «Аксион» — понятная позиция для оснащения медицинской организации: российский производитель, действующее регистрационное удостоверение, несколько вариантов исполнения, расходные материалы и сценарии применения для кабинета, ФАП, стационара и СМП.
Модель можно использовать для первичного оснащения, замены устаревших аппаратов, расширения парка ЭКГ-оборудования или комплектации мобильной медицинской службы.
Что получает медицинская организация
Медицинская организация получает переносной электрокардиограф для повседневной диагностики: прием пациентов, оформление ЭКГ, хранение исследований, работа на выезде и возможность передачи данных при выбранном исполнении.
Аппарат помогает ускорить обследование, снизить нагрузку на персонал и сделать ЭКГ-диагностику доступной там, где пациенту нужен результат быстро и без сложной маршрутизации.
ЭК3ТЦ-3/6-04 «Аксион» подходит, если нужно:
– купить электрокардиограф для поликлиники
– оснастить кабинет функциональной диагностики
– подобрать ЭКГ-аппарат для ФАП
– укомплектовать машину скорой помощи
– заменить устаревший электрокардиограф
– организовать ЭКГ-диагностику в медкабинете
– получить аппарат с архивом и передачей данных
– выбрать исполнение с интерпретацией
– подобрать российский электрокардиограф с регистрационными документами
ЭК3ТЦ-3/6-04 «Аксион» — профессиональный выбор для медицинских организаций, где важны точная ЭКГ-диагностика, понятная работа персонала, переносной формат и готовность аппарата к ежедневной клинической нагрузке.
Код вида медицинского изделия: 269170
ОКПД2: 26.60.12.111
Назначение:
– регистрация биоэлектрических потенциалов сердца
– ЭКГ-диагностика взрослых и детей
– регистрация ЭКГ в медицинских организациях
– ручная регистрация ЭКГ
– автоматическая регистрация ЭКГ
– автоматическая обработка ЭКГ
– автоматическая интерпретация ЭКГ в соответствующем исполнении
– передача ЭКГ на ПК
– передача ЭКГ по каналам связи в соответствующем исполнении
– архивирование ЭКГ
– анализ вариабельности сердечного ритма
Области применения:
– кабинет функциональной диагностики
– кабинет ЭКГ
– поликлиника
– стационар
– приемное отделение
– кардиологическое отделение
– отделение интенсивной терапии
– ФАП
– медицинский кабинет
– санаторно-курортное учреждение
– физкультурно-оздоровительное учреждение
– научно-исследовательское медицинское учреждение
– медицинская помощь на дому
– машина скорой помощи
– отделение скорой и неотложной помощи
– передвижной медицинский пункт
– выездная медицинская служба
Исполнения:
– ЮМГИ.941311.024: с интерпретацией и передачей по каналам связи
– ЮМГИ.941311.024-01: с передачей по каналам связи
– ЮМГИ.941311.024-02: с интерпретацией
– ЮМГИ.941311.024-03: базовое исполнение
– конкретное исполнение указывается в заказе, паспорте и документах поставки
Канальность и регистрация:
– 3 канала
– 6 каналов
– 12 отведений в автоматическом режиме
– синхронная регистрация групп отведений
– ручная регистрация выбранных групп отведений
– автоматическая регистрация всех групп отведений
– регистрация одного отведения ритма в дополнительном канале
– печать 12 отведений поперек носителя записи
Системы отведений:
– стандартные отведения
– I
– II
– III
– aVR
– aVL
– aVF
– V1–V6
– последовательность по Кабрера
– отведения по Нэбу
– пользовательская система отведений
Режимы работы:
– мониторинг ЭКГ
– установка параметров
– ручная регистрация
– автоматическая регистрация
– запись в архив
– копирование из архива
– передача в персональный компьютер
– передача по каналам связи
– анализ вариабельности сердечного ритма
– автоматический запуск печати по аритмии
– запуск печати по таймеру
– демонстрационный режим
Экран:
– цветной TFT-дисплей
– сенсорный экран
– диагональ: 5,7" / 142 мм
– разрешение: 640 × 480 точек
– размер экрана: не менее 86 × 115 мм
– отображение 3, 6 или 12 отведений
– отображение чувствительности
– отображение скорости развертки
– отображение служебной информации
– отображение состояния электродов и режимов работы
Печать:
– встроенный термопринтер
– печать на термобумаге
– ширина термобумаги: 110 мм
– размер рулона: 110 мм × 30 м × 12 мм
– разрешение термопечатающего устройства: 8 точек/мм по вертикали и 16 точек/мм по горизонтали
– печать сетки на термобумагу
– печать типичных кардиоциклов
– печать копии ЭКГ из архива
– печать результатов анализа при соответствующем исполнении
Параметры ЭКГ-сигнала:
– 24-разрядное аналого-цифровое преобразование
– частота дискретизации: 4000 Гц
– полоса пропускания: 0,05–250 Гц
– диапазон входных напряжений: 0,03–10 мВ
– диапазон измерения ЧСС: 30–300 1/мин
– погрешность ЧСС: ±2 1/мин в диапазоне 30–120 1/мин
– погрешность ЧСС: ±2% в диапазоне 120–300 1/мин
– дрейф нулевой линии: не более 1,5 мм
– входные цепи с защитой от воздействия импульсов дефибриллятора
Чувствительность и скорость:
– чувствительность 2,5 мм/мВ
– чувствительность 5 мм/мВ
– чувствительность 10 мм/мВ
– чувствительность 20 мм/мВ
– чувствительность 40 мм/мВ
– скорость записи 5 мм/с
– скорость записи 10 мм/с
– скорость записи 12,5 мм/с
– скорость записи 25 мм/с
– скорость записи 50 мм/с
Фильтры и обработка:
– антидрейфовый фильтр
– автоматическое измерение параметров ЭКГ
– печать типичных кардиоциклов
– звуковой сигнал выделения R-зубца
– критерий запуска печати по аритмии
– анализ вариабельности сердечного ритма
– гистограмма
– скаттерграмма
– ритмограмма
– регистрация наличия кардиостимулятора
Память и данные:
– архив до 100 ЭКГ
– сохранение даты и времени записи
– ввод данных пациента
– копирование ЭКГ из архива
– печать ЭКГ из архива
– передача копии ЭКГ в персональный компьютер
– передача ЭКГ по GSM в соответствующем исполнении
– пересылка текстовых сообщений по сети Internet
– работа с персональной ЭВМ через программное обеспечение CardioPC Ltd
– подключение к кардиологической информационной системе «Аксион» в соответствующих исполнениях
Интерфейсы:
– USB
– microSD в соответствующем исполнении
– GSM в соответствующем исполнении
– подключение к ПК
– передача ЭКГ в реальном времени на ПК
– подключение к медицинской информационной системе при наличии соответствующей комплектации
Питание:
– сеть переменного тока 220 ± 22 В, 50 Гц
– съемная аккумуляторная батарея
– бортовая сеть автомобиля 10,5–15,0 В через преобразователь DC-DC
– аккумуляторная батарея 14,8 В
– емкость аккумулятора не менее 2500 мА·ч
– запись не менее 100 ЭКГ в автоматическом режиме от аккумулятора
– работа от аккумулятора не менее 3 часов
– время заряда аккумулятора не более 5 часов
– потребляемая мощность от сети не более 40 ВА
Защита и безопасность:
– рабочая часть типа CF
– защита от разряда дефибриллятора
– кабель пациента с защитой входных цепей
– класс I / изделие с внутренним источником питания
– IP20
– обнаружение наличия кардиостимулятора
– эксплуатация по руководству производителя
Условия эксплуатации:
– температура: +10…+40 °C
– относительная влажность: не более 95% при +25 °C
– атмосферное давление: 83,9–106,6 кПа
– прибор не предназначен для стерилизации
– прибор не предназначен для работы в среде с повышенным содержанием кислорода
Габариты и масса:
– длина: 250 ± 5 мм
– ширина: 185 ± 5 мм
– высота: 65 ± 5 мм
– масса электрокардиографа: 1,4 ± 0,1 кг
– масса в потребительской таре: 5,0 ± 0,3 кг
Срок службы и надежность:
– средний срок службы: 5 лет
– средняя наработка на отказ: 2000 часов
Комплектация:
– электрокардиограф ЭК3ТЦ-3/6-04 «Аксион»
– аккумуляторная батарея ЮМГИ.687291.011
– кабель пациента ЮМГИ.685622.031
– взрослые грудные электроды
– детские грудные электроды при необходимости
– взрослые конечностные электроды
– детские конечностные электроды при необходимости
– кабель сетевой
– преобразователь DC-DC при необходимости
– кабель USB 2.0 A-B при необходимости
– программное обеспечение CardioPC Ltd при необходимости
– руководство по эксплуатации
– термобумага 110 мм
– сумка для переноски
Дополнительная комплектация:
– исполнение с интерпретацией
– исполнение с передачей по каналам связи
– исполнение с интерпретацией и передачей по каналам связи
– преобразователь питания от бортовой сети автомобиля
– USB-кабель
– microSD-карта
– программное обеспечение
– дополнительные электроды
– дополнительная термобумага
– сумка для переноски
Расходные материалы:
– термобумага 110 мм
– грудные ЭКГ-электроды
– конечностные ЭКГ-электроды
– детские ЭКГ-электроды при необходимости
– контактный гель
– кабель пациента
– аккумуляторная батарея
– сумка для переноски
Сервисный контроль:
– проверка качества регистрации ЭКГ
– проверка ручного режима
– проверка автоматического режима
– проверка печати на термопринтере
– проверка скорости бумаги
– проверка чувствительности
– проверка фильтров
– проверка измерения ЧСС
– проверка архива ЭКГ
– проверка передачи на ПК
– проверка GSM-передачи при наличии
– проверка аккумуляторной батареи
– проверка питания от сети
– проверка питания от бортовой сети автомобиля
– проверка кабеля пациента
– обслуживание по регламенту производителя
