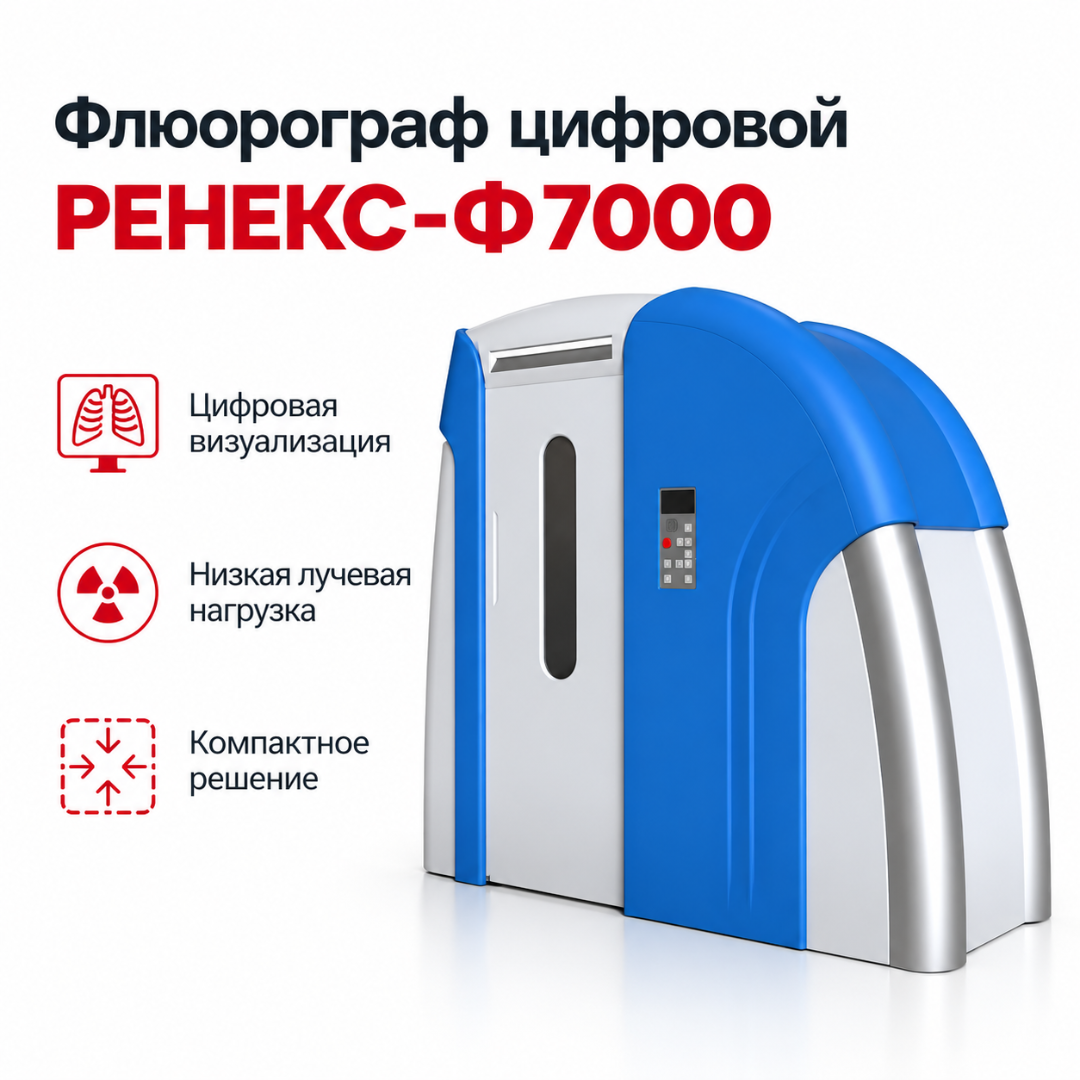

Флюорограф цифровой РЕНЕКС-Ф7000

Назначение

РЕНЕКС-Ф7000 предназначен для получения обзорных цифровых рентгеновских снимков органов грудной клетки в условиях закрытой рентгенозащитной кабины.

Аппарат ориентирован на проведение профилактических, скрининговых и диагностических исследований пациентов и может использоваться в медицинских организациях с регулярным и интенсивным потоком обследуемых.

Основные задачи:

• цифровая флюорография органов грудной клетки;
• профилактические обследования населения;
• скрининговые исследования;
• медицинские осмотры;
• диспансеризация;
• обследование пациентов на заболевания органов дыхания;
• выявление изменений органов грудной клетки;
• формирование цифрового рентгеновского изображения для последующего анализа врачом.

Полноформатный цифровой детектор

Одно из основных преимуществ РЕНЕКС-Ф7000 — использование цифрового плоскопанельного приёмника размером 43×43 см.

Полноформатное изображение получается за одну экспозицию.

Это исключает необходимость получения отдельных фрагментов изображения и их последующей программной сшивки.

Рабочее поле приёмника составляет:

430×430 мм.

Размер пикселя:

140 мкм.

Пространственное разрешение:

не менее 3,6 пар линий/мм.

Большое рабочее поле удобно для обзорного исследования грудной клетки и позволяет получать изображение требуемой анатомической области в одном кадре.

Получение изображения без сшивки

РЕНЕКС-Ф7000 формирует обзорное изображение грудной клетки непосредственно за одну экспозицию.

Отсутствие промежуточного сшивания отдельных изображений позволяет:

• сократить количество этапов получения снимка;
• избежать артефактов программной склейки;
• упростить рабочий процесс;
• быстрее передавать исследование врачу;
• обеспечить единое полноформатное изображение исследуемой области.

Рентгеновское питающее устройство 65 кВт

Мощность рентгеновского питающего устройства составляет:

65 кВт.

Высокая мощность РПУ обеспечивает возможность формирования необходимых режимов экспозиции для исследования пациентов различных антропометрических параметров.

Аппарат рассчитан на работу при значительных колебаниях питающего напряжения.

Рентгеновская трубка

Флюорограф комплектуется рентгеновской трубкой с вращающимся анодом.

Размеры фокусных пятен:

• 0,6×0,6 мм;
• 1,2×1,2 мм.

Наличие двух фокусных пятен позволяет системе использовать параметры, соответствующие выбранному режиму исследования.

Фокусное расстояние

Предусмотрено фокусное расстояние:

• 120 см;
• 150 см.

Увеличение фокусного расстояния до 150 см позволяет снижать геометрическую нерезкость изображения.

Это имеет значение для детализации анатомических структур на обзорной рентгенограмме грудной клетки.

Автоматический выбор экспозиции

РЕНЕКС-Ф7000 использует автоматизированную систему управления по принципу «одной кнопки».

Аппарат автоматически выбирает параметры экспозиции, включая:

• анодное напряжение;
• количество электричества;
• длительность экспозиции.

Система снижает объём ручной настройки со стороны рентгенолаборанта и стандартизирует процесс выполнения исследований.

Автоматический контроль дозы

В аппарате предусмотрена система автоматического контроля экспозиции и ограничения дозовой нагрузки на пациента.

Автоматизация позволяет учитывать параметры проводимого исследования и минимизировать вероятность необходимости повторного снимка из-за некорректно выбранной экспозиции.

Рентгенозащитная кабина

Флюорограф выполнен в виде аппарата с закрытой рентгенозащитной кабиной.

Защитные панели окружают рабочую зону и предназначены для ограничения распространения рентгеновского излучения за пределы кабины.

Конструктивное исполнение позволяет рассматривать установку аппарата без необходимости создания отдельной капитальной рентгенозащитной оболочки помещения при условии соответствия конкретного проекта размещения действующим требованиям радиационной безопасности.

Окончательное решение о размещении принимается на основании технологического проекта и результатов расчёта радиационной защиты.

Подъёмник пациента

Внутри кабины предусмотрен подъёмник пациента.

Он используется для правильного позиционирования обследуемого относительно рентгеновского излучателя и цифрового детектора.

Подъёмник позволяет адаптировать положение пациента для получения требуемой проекции органов грудной клетки.

Система безопасности пациента

РЕНЕКС-Ф7000 оснащён системой предотвращения травм при движении элементов конструкции.

Предусмотрена блокировка движений подъёмника и двери при возникновении риска:

• защемления пациента дверью;
• столкновения подъёмника с верхней частью кабины;
• других потенциально опасных ситуаций, контролируемых автоматикой.

Это повышает безопасность эксплуатации оборудования в условиях постоянного потока пациентов.

Автоматическая дверь

Кабина оборудована дверью с автоматическим закрытием во время проведения снимка.

Автоматизация двери упрощает рабочий цикл и помогает обеспечить правильное закрытие рентгенозащитной кабины перед экспозицией.

Световая индикация состояния

Над дверью предусмотрен цветовой индикатор.

Он позволяет визуально контролировать:

• состояние аппарата;
• готовность к проведению исследования;
• возникновение ошибок или аварийных ситуаций.

Это облегчает взаимодействие персонала с системой при ежедневной эксплуатации.

Видеонаблюдение

Флюорограф оснащается системой видеонаблюдения.

Рентгенолаборант может контролировать положение пациента внутри закрытой кабины со своего рабочего места.

Визуальный контроль особенно важен для проверки правильного позиционирования непосредственно перед экспозицией.

Двусторонняя аудиосвязь

Предусмотрена двусторонняя аудиосвязь между пациентом и рентгенолаборантом.

Медицинский работник может:

• давать пациенту команды;
• сообщать о необходимости задержать дыхание;
• корректировать положение;
• слышать пациента внутри кабины.

Это позволяет поддерживать голосовой контакт при закрытой двери.

Вентиляция кабины

Закрытая кабина оснащена системой вентиляции.

Вентиляция обеспечивает обновление воздуха внутри рабочего пространства и повышает комфорт пациента во время нахождения внутри аппарата.

Беспроводное управление экспозицией

Для выполнения снимка может использоваться выносная беспроводная кнопка экспозиции.

Также конструкцией зарегистрированного изделия предусмотрен вариант проводной кнопки снимка.

Конкретное исполнение определяется комплектацией поставки.

Быстрая подготовка к работе

После включения питания система готова к работе приблизительно через:

1 минуту.

Небольшое время подготовки удобно для кабинетов, работающих по установленному графику и выполняющих регулярные профилактические исследования.

Время выполнения снимка

Заявленное время снимка составляет:

1–8 секунд.

Фактический режим зависит от выбранных параметров исследования и работы автоматической системы экспозиции.

Производительность

Для РЕНЕКС-Ф7000 указывается производительность порядка:

до 60 обследований в час.

Высокая пропускная способность позволяет использовать аппарат при:

• диспансеризации;
• профилактических осмотрах;
• массовых исследованиях;
• обследовании сотрудников предприятий;
• работе крупных поликлиник;
• централизованном скрининге населения.

Автоматизированное рабочее место врача

В стандартную поставку входит автоматизированное рабочее место врача.

АРМ предназначено для работы с полученными цифровыми рентгеновскими изображениями и медицинской информацией.

В стандартный комплект также входит специализированное программное обеспечение «РЕНЕКС-ФЛЮОРО».

Автоматизированное рабочее место рентгенолаборанта

Отдельное рабочее место предназначено для управления процессом исследования и работы рентгенолаборанта.

Разделение рабочих мест позволяет организовать технологический процесс между специалистом, выполняющим исследование, и врачом, анализирующим изображения.

Программное обеспечение «РЕНЕКС-ФЛЮОРО»

Комплексное программное обеспечение используется для работы цифровой флюорографической системы.

Оно обеспечивает взаимодействие рабочих мест с флюорографом и цифровыми изображениями.

Конкретный набор функций зависит от версии программного обеспечения и поставляемой конфигурации системы.

Средства защиты пациента

В стандартный комплект поставки входят средства индивидуальной защиты пациента от рентгеновского излучения.

Они используются в соответствии с видом исследования, установленными правилами радиационной безопасности и локальными процедурами медицинской организации.

Стандартная комплектация

В стандартную комплектацию входят:

• цифровой флюорограф РЕНЕКС-Ф7000;
• закрытая рентгенозащитная кабина с подъёмником пациента;
• цифровой плоскопанельный приёмник рентгеновского изображения;
• рентгеновский излучатель;
• рентгеновское питающее устройство;
• коллиматор;
• автоматизированное рабочее место врача;
• автоматизированное рабочее место рентгенолаборанта;
• комплект мебели для рабочих мест;
• программное обеспечение «РЕНЕКС-ФЛЮОРО»;
• средства защиты пациента;
• система видеонаблюдения;
• система двусторонней аудиосвязи.

Фактическая комплектация поставляемого аппарата определяется спецификацией договора.

Дополнительные возможности

В качестве дополнительных опций производителем предлагаются:

• монохромный диагностический монитор для рабочего места врача;
• медицинский принтер для печати рентгеновских изображений на плёнке.

Дополнительное оборудование подбирается с учётом инфраструктуры рентгенологического отделения и используемого медицинского документооборота.

Электропитание

Аппарат допускает подключение к:

однофазной сети 230 В

или

трёхфазной сети 400 В.

Такая вариативность упрощает подбор конфигурации для различных медицинских объектов.

Применение в медицинских организациях

РЕНЕКС-Ф7000 подходит для оснащения:

• флюорографических кабинетов;
• рентгенологических кабинетов;
• отделений лучевой диагностики;
• городских поликлиник;
• районных поликлиник;
• центральных районных больниц;
• городских больниц;
• диагностических центров;
• центров медицинских осмотров;
• противотуберкулёзных учреждений;
• диспансеров;
• ведомственных медицинских организаций;
• крупных медицинских центров.

Профилактические исследования

Конструкция флюорографа ориентирована на проведение регулярных обследований органов грудной клетки.

Аппарат может использоваться в программах:

• профилактической флюорографии;
• диспансеризации населения;
• периодических медицинских осмотров;
• обследования сотрудников предприятий;
• скрининга заболеваний органов дыхания;
• противотуберкулёзных мероприятий.

Преимущества для медицинской организации

• полноформатный цифровой детектор 43×43 см;
• получение снимка за одну экспозицию;
• отсутствие необходимости сшивания изображения;
• размер пикселя 140 мкм;
• пространственное разрешение не менее 3,6 пар линий/мм;
• РПУ мощностью 65 кВт;
• трубка с вращающимся анодом;
• два размера фокусного пятна;
• фокусное расстояние до 150 см;
• автоматический подбор параметров экспозиции;
• автоматический контроль дозы;
• закрытая рентгенозащитная кабина;
• автоматическая дверь;
• система предотвращения защемления пациента;
• подъёмник пациента;
• система вентиляции;
• видеонаблюдение;
• двусторонняя аудиосвязь;
• световая индикация состояния;
• возможность беспроводного выполнения снимка;
• готовность к работе примерно через 1 минуту;
• АРМ врача;
• АРМ рентгенолаборанта;
• специализированное программное обеспечение;
• российское производство.
