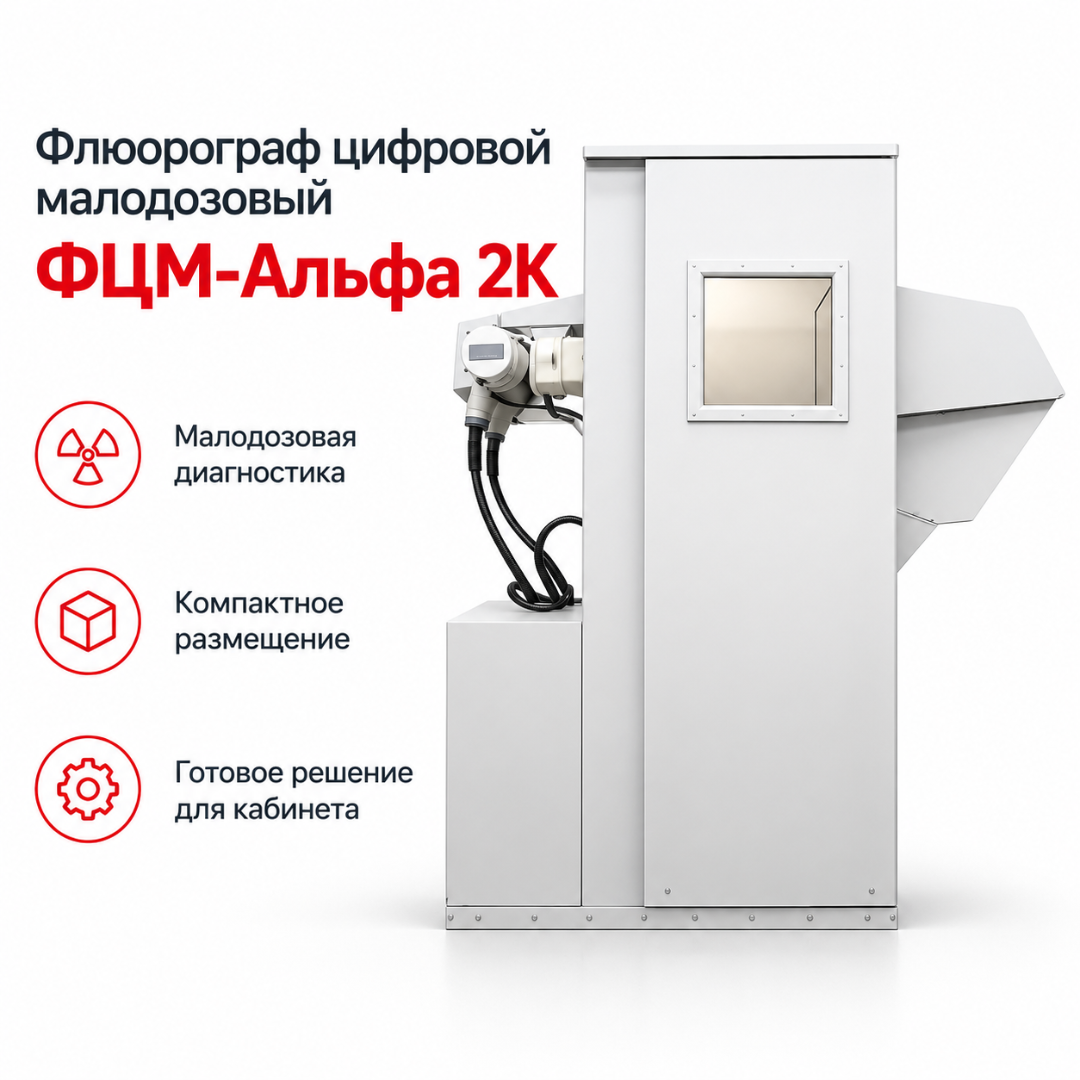

Флюорограф цифровой малодозовый ФЦМ-Альфа 2К

Назначение

ФЦМ-Альфа 2К предназначен для проведения цифровых флюорографических исследований органов грудной клетки при массовых профилактических и диагностических обследованиях населения.

Аппарат позволяет получать цифровые рентгеновские изображения без использования традиционной рентгеновской плёнки и предназначен для эксплуатации в медицинских организациях с постоянным или интенсивным потоком пациентов.

Основные направления применения:

• профилактическая флюорография;
• массовые обследования населения;
• диспансеризация;
• медицинские осмотры;
• скрининг заболеваний органов грудной клетки;
• обследование на туберкулёз;
• выявление патологических изменений лёгких;
• раннее выявление новообразований органов грудной клетки;
• рентгенологическое обследование пациентов.

Цифровая технология получения изображения

ФЦМ-Альфа 2К использует цифровой приёмник рентгеновского изображения на основе ПЗС-матрицы.

Цифровая технология исключает необходимость использования традиционной рентгеновской плёнки, химической проявки и связанных с ней расходных материалов.

Изображение после экспозиции поступает непосредственно в программно-аппаратный комплекс и становится доступным для просмотра и обработки на рабочем месте специалиста.

Время вывода изображения на монитор после экспозиции составляет не более 4 секунд.

Цифровой приёмник изображения

Основные характеристики приёмника:

• одна ПЗС-матрица;
• разрешение не менее 2048×2048 пикселей;
• рабочее поле не менее 390×390 мм;
• пространственное разрешение не менее 2,5 пар линий/мм в центре;
• пороговая контрастная чувствительность не хуже 1,5%;
• динамический диапазон не менее 400;
• разрядность аналого-цифрового преобразования не менее 14 бит.

Такие характеристики предназначены для получения диагностически информативных цифровых изображений органов грудной клетки при низкодозовых исследованиях.

Малодозовая технология

Флюорограф относится к категории цифровых малодозовых аппаратов.

Нормированная доза облучения на снимок во входной плоскости цифрового приёмника составляет не более 8 мкГр.

Использование чувствительного цифрового приёмника позволяет получать изображение при сниженной лучевой нагрузке по сравнению с традиционными плёночными технологиями флюорографии.

Массовые профилактические исследования

Одной из основных задач ФЦМ-Альфа 2К является работа в условиях большого потока пациентов.

Пропускная способность аппарата составляет не менее 60 человек в час.

Это позволяет применять оборудование:

• в городских поликлиниках;
• крупных больницах;
• диагностических центрах;
• противотуберкулёзных учреждениях;
• центрах медицинских осмотров;
• медицинских организациях, проводящих диспансеризацию;
• учреждениях с централизованными профилактическими обследованиями.

Рентгенозащитная кабина

Стационарное исполнение предусматривает собственную рентгенозащитную кабину.

Свинцовый эквивалент защитной кабины составляет не менее 1,2 мм Pb.

Кабина предназначена для снижения воздействия рассеянного рентгеновского излучения на медицинский персонал и организации рабочего процесса внутри флюорографического кабинета.

Подъёмник пациента

В конструкции предусмотрен подъёмник пациента.

Максимальная масса пациента — до 150 кг.

Высота перемещения подъёмника — не менее 500 мм.

Подъёмник позволяет корректировать положение обследуемого относительно цифрового приёмника изображения.

Дверь рентгенозащитной кабины

Предусмотрено автоматическое открывание и закрывание двери.

Возможны варианты расположения двери:

• правостороннее;
• левостороннее.

Для повышения безопасности предусмотрена блокировка подачи анодного напряжения при открытой двери кабины.

Контроль положения пациента

Система предусматривает:

• видеокамеру для наблюдения за положением пациента;
• двустороннюю аудиосвязь между оператором и пациентом.

Это позволяет медицинскому персоналу контролировать правильность позиционирования обследуемого и передавать ему голосовые команды непосредственно из операторской.

Средства радиационной защиты пациента

Конструкция предусматривает средства дополнительной защиты отдельных областей пациента.

Защита гонад — свинцовый эквивалент не менее 0,35 мм Pb.

Защита щитовидной железы — свинцовый эквивалент не менее 0,5 мм Pb.

Рентгеновский излучатель

Аппарат оснащён рентгеновской трубкой с вращающимся анодом.

Основные параметры:

• входная электрическая мощность — не менее 30 кВт;
• рабочий фокус — не более 1,2×1,2 мм;
• рентгеновская диафрагма;
• световой указатель поля облучения.

Диафрагмирование позволяет ограничивать область воздействия рентгеновского излучения в соответствии с задачами исследования.

Рентгеновское питающее устройство

ФЦМ-Альфа 2К оснащается высокочастотным рентгеновским питающим устройством с микропроцессорным управлением.

Выходная мощность — не менее 30 кВт.

Диапазон анодного напряжения — 40–125 кВ.

Максимальный анодный ток — не менее 200 мА.

Диапазон количества электричества — 1–100 мАс.

Использование высокочастотного генератора обеспечивает управление режимами рентгеновской экспозиции при проведении исследований.

Импульсная цифровая флюороскопия

Система поддерживает режим цифровой импульсной флюороскопии с частотой до 4 кадров в секунду.

Полученные изображения могут использоваться в рамках предусмотренных производителем режимов работы оборудования.

Программное обеспечение

Программно-аппаратный комплекс предназначен для полного цикла работы с цифровыми флюорографическими исследованиями.

Функции системы включают:

• регистрацию пациента;
• формирование исследования;
• получение цифрового изображения;
• обработку изображения;
• просмотр флюорограмм;
• сохранение исследований;
• архивирование;
• поиск пациентов;
• просмотр предыдущих исследований;
• подготовку заключений;
• формирование медицинской документации;
• печать изображений;
• передачу исследований во внешние информационные системы.

Работа с базой пациентов

Программное обеспечение позволяет формировать электронную базу данных обследуемых.

В базе могут храниться:

• идентификационные данные пациента;
• дата и время обследования;
• параметры исследования;
• полученные изображения;
• данные о дозовой нагрузке;
• причина обращения;
• диагноз;
• заключение врача-рентгенолога.

Предусмотрен поиск информации и доступ к предыдущим исследованиям пациента.

DICOM

ФЦМ-Альфа 2К поддерживает информационное взаимодействие в международном формате DICOM.

Это позволяет организовать обмен цифровыми медицинскими изображениями с:

• электронными архивами;
• системами хранения медицинских изображений;
• диагностическими рабочими станциями;
• другими совместимыми информационными системами медицинской организации.

Возможность DICOM-интеграции особенно важна при оснащении современных отделений лучевой диагностики.

Архивирование исследований

Программное обеспечение позволяет:

• хранить изображения на диске;
• архивировать исследования;
• осуществлять поиск предыдущих исследований;
• сопоставлять текущие и ранее выполненные обследования;
• формировать списки пациентов за выбранный период;
• составлять статистические отчёты.

Такой функционал позволяет перейти от бумажного и плёночного архива к централизованному цифровому хранению.

Автоматический расчёт эффективной дозы

Программное обеспечение предусматривает автоматизированный расчёт эффективной дозы облучения пациента с внесением значения в электронную карту обследования.

Это облегчает ведение дозового учёта при массовых флюорографических исследованиях.

Обработка цифровых изображений

Для работы врача предусмотрен набор инструментов цифровой обработки:

• изменение яркости;
• изменение контрастности;
• негативное и позитивное отображение;
• масштабирование;
• увеличение выбранного участка;
• режим «Линза»;
• измерение расстояний;
• измерение углов;
• определение площадей;
• статистическая обработка выбранной области;
• построение гистограмм;
• автоматическая нормализация яркости и контрастности.

Цифровая обработка позволяет специалисту анализировать полученное изображение без необходимости повторной плёночной обработки.

Работа без рентгеновской плёнки

Цифровая технология исключает необходимость постоянной закупки плёнки и химических средств для её обработки.

Также не требуется:

• проявка рентгеновской плёнки;
• сушка снимков;
• ручная сортировка плёнок;
• физическое хранение больших плёночных архивов.

Это упрощает организацию работы флюорографического кабинета и переводит значительную часть документооборота в цифровой формат.

АРМ медицинского персонала

Флюорограф используется совместно с автоматизированными рабочими местами.

АРМ позволяет специалистам:

• управлять исследованием;
• работать с изображениями;
• вести базу пациентов;
• получать доступ к архиву;
• формировать заключения;
• печатать медицинскую документацию;
• передавать исследования по сети.

Конкретный состав рабочих мест и периферийного оборудования зависит от комплектации поставки.

Где применяется

ФЦМ-Альфа 2К подходит для оснащения:

• флюорографических кабинетов;
• рентгенологических кабинетов;
• отделений лучевой диагностики;
• городских больниц;
• районных больниц;
• поликлиник;
• диагностических центров;
• медицинских центров;
• противотуберкулёзных диспансеров;
• центров профессиональных медицинских осмотров;
• ведомственных медицинских организаций;
• государственных лечебных учреждений;
• мобильных диагностических комплексов при соответствующем проектном исполнении.

Преимущества для медицинской организации

• цифровое получение изображения;
• малодозовая технология исследования;
• отсутствие необходимости в рентгеновской плёнке;
• ПЗС-приёмник 2048×2048;
• рабочее поле не менее 390×390 мм;
• пространственное разрешение не менее 2,5 пар линий/мм;
• вывод изображения до 4 секунд;
• производительность не менее 60 обследований в час;
• рентгенозащитная кабина;
• подъёмник пациента;
• автоматическая дверь;
• блокировка экспозиции при открытой двери;
• видеонаблюдение за пациентом;
• двусторонняя аудиосвязь;
• цифровой архив;
• электронная база пациентов;
• автоматизированный расчёт дозы;
• обработка изображений;
• поддержка DICOM;
• возможность интеграции в цифровую инфраструктуру медицинского учреждения;
• российское производство.
