Флюорограф цифровой РЕНЕКС-Ф5000

Назначение

РЕНЕКС-Ф5000 предназначен для получения цифровых рентгеновских изображений лёгких и органов грудной клетки.

Аппарат применяется для раннего выявления:

• туберкулёза;
• онкологических заболеваний органов грудной клетки;
• воспалительных заболеваний лёгких;
• других патологических изменений, визуализируемых при рентгенологическом исследовании.

Флюорограф подходит как для профилактического скрининга, так и для проведения обзорных исследований органов грудной клетки.

Варианты позиционирования пациента

Конструкция аппарата позволяет проводить исследования:

• в положении стоя;
• в прямой проекции;
• в боковой проекции;
• на каталке;
• в латеропозиции.

Возможность различных вариантов позиционирования расширяет область применения аппарата по сравнению с системами, предназначенными исключительно для стандартного вертикального исследования грудной клетки.

Полноформатный плоскопанельный детектор

РЕНЕКС-Ф5000 оснащается цифровым плоскопанельным приёмником рентгеновского изображения.

Активная область детектора: не менее 430×430 мм.

Размер позволяет получать полноформатное изображение органов грудной клетки без необходимости сшивания нескольких отдельных фрагментов.

Разрешение изображения

Разрешение полноформатного цифрового изображения составляет: 3072×3072 пикселей.

Размер пикселя: не более 139 мкм.

Пространственное разрешение по полю изображения: не менее 4 пар линий/мм.

Такая конфигурация ориентирована на получение детализированного изображения анатомических структур грудной клетки.

16-битное цифровое изображение

Разрядность оцифровки сигнала цифрового приёмника составляет: не менее 16 бит/пиксель.

Большое количество градаций серого расширяет возможности визуализации тканей различной рентгеновской плотности при последующей цифровой обработке изображения.

Полноформатный снимок за одну экспозицию

Цифровой приёмник позволяет получать изображение исследуемой области непосредственно за одну экспозицию.

Отсутствие необходимости сшивания нескольких снимков:

• ускоряет исследование;
• упрощает обработку изображения;
• исключает артефакты программной стыковки;
• позволяет врачу сразу работать с полноформатной рентгенограммой.

Быстрый вывод изображения

Время вывода полноформатного снимка на экран автоматизированного рабочего места составляет: не более 2 секунд.

Практически мгновенная доступность изображения позволяет рентгенолаборанту оценить качество укладки и выполненного исследования без длительного ожидания.

Высокая производительность

РЕНЕКС-Ф5000 рассчитан на интенсивную эксплуатацию.

Аппарат позволяет выполнить: более 80 снимков за 1 час работы.

Высокая пропускная способность особенно востребована:

• при диспансеризации;
• массовых медицинских осмотрах;
• обследовании сотрудников предприятий;
• профилактическом скрининге населения;
• работе крупных поликлиник;
• противотуберкулёзных программах.

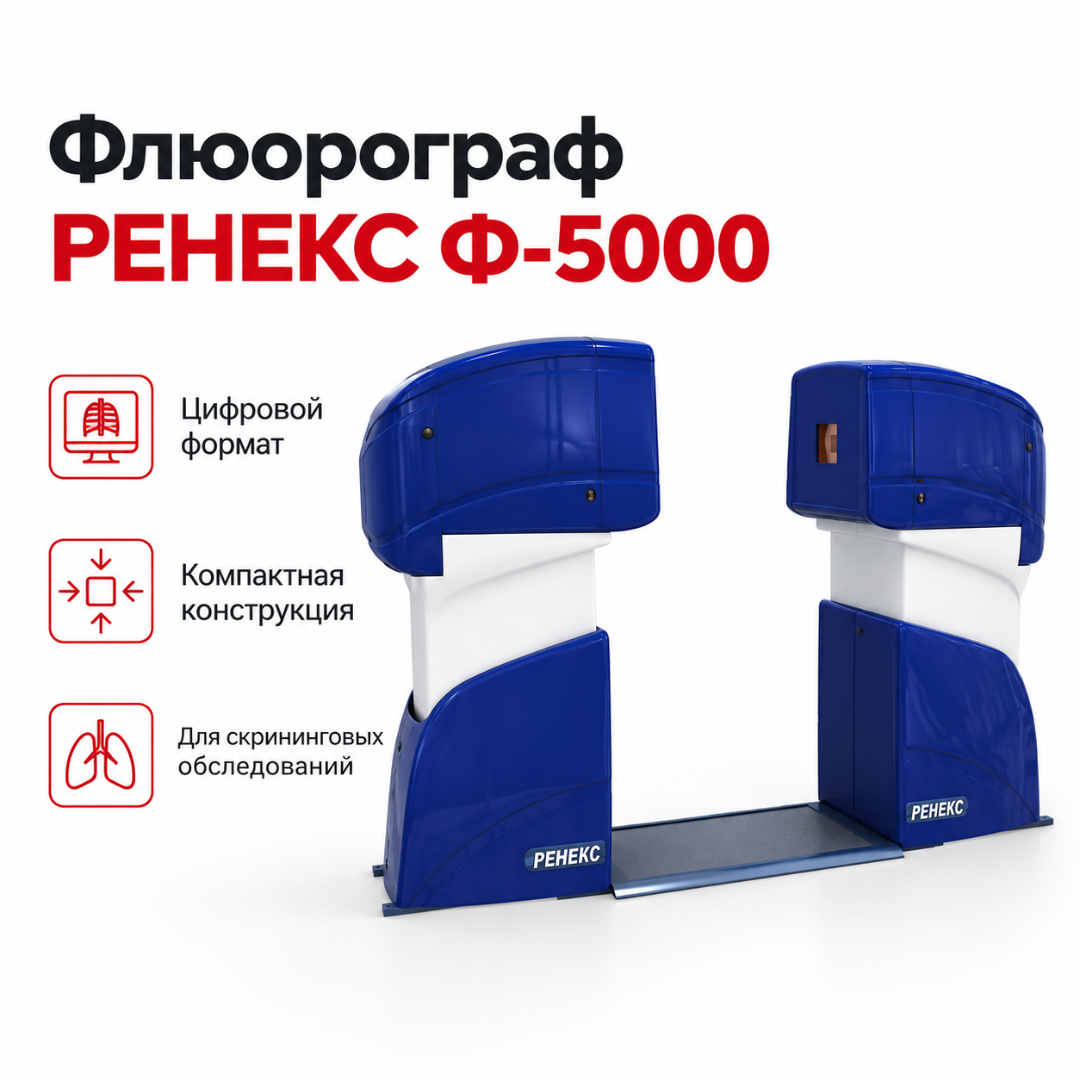

Двухштативная конструкция

РЕНЕКС-Ф5000 имеет оригинальную конструкцию из двух отдельных вертикальных стоек.

В одной стойке размещён рентгеновский излучатель, в другой — цифровой приёмник изображения.

Штативы имеют электрическую синхронизацию вертикального перемещения.

Такая схема позволяет перемещать излучатель и приёмник согласованно, сохраняя необходимую геометрию исследования.

Увеличенное фокусное расстояние

Конструкция позволяет использовать фокусное расстояние до: 1800 мм.

Увеличенное фокусное расстояние способствует:

• уменьшению геометрического увеличения;
• снижению геометрической нерезкости;
• повышению детализации;
• более корректному отображению анатомических структур.

Автоматический выбор экспозиции

Флюорограф оснащён системой управления по принципу «одной кнопки».

Система автоматически определяет параметры экспозиции, включая:

• кВ;
• мА;
• продолжительность экспозиции.

Автоматизация уменьшает количество ручных операций рентгенолаборанта и снижает влияние человеческого фактора при выборе режима исследования.

Рентгеновское питающее устройство

Для аппарата предусмотрены варианты рентгеновского питающего устройства:

40 кВт — при питании от сети 220 В

или

50 кВт — при питании от сети 380 В.

Использование разных вариантов РПУ позволяет адаптировать аппарат к электроснабжению конкретного медицинского объекта.

Устойчивость к перепадам напряжения

Система рассчитана на эксплуатацию в условиях возможных колебаний напряжения питающей сети.

Это особенно важно для региональных медицинских учреждений и объектов, где качество электроснабжения может отличаться от идеальных лабораторных условий.

Рентгеновская трубка

РЕНЕКС-Ф5000 использует рентгеновскую трубку с вращающимся анодом.

Скорость вращения анода: до 9000 об/мин.

Вращающийся анод позволяет эффективнее распределять тепловую нагрузку при выполнении последовательных исследований.

Электронный коллиматор

Аппарат оснащён электронным коллиматором с лазерным центратором.

Коллиматор позволяет формировать необходимое поле рентгеновского излучения, а лазерный центратор облегчает позиционирование пациента относительно центрального луча.

Корректное коллимирование важно для:

• ограничения зоны облучения;
• правильного формирования снимка;
• позиционирования исследуемой области;
• рационального использования рентгеновского излучения.

Система самодиагностики

В РЕНЕКС-Ф5000 предусмотрена система внутренней самодиагностики.

При выявлении неисправности или отклонения система отображает код ошибки.

Это упрощает:

• первичное определение характера неисправности;
• взаимодействие с сервисной службой;
• диагностику оборудования;
• техническое обслуживание аппарата.

Микропроцессорная система управления

Флюорограф оснащён многопроцессорной микропроцессорной системой управления.

Автоматизация охватывает основные рабочие процессы аппарата и обеспечивает согласованную работу:

• рентгеновского генератора;
• излучателя;
• штативной системы;
• цифрового приёмника;
• автоматизированных рабочих мест.

Автоматизированное рабочее место рентгенолаборанта

РЕНЕКС-Ф5000 обеспечивает получение цифрового изображения непосредственно на автоматизированном рабочем месте рентгенолаборанта.

Рабочее место используется для:

• управления исследованием;
• регистрации обследования;
• получения цифрового изображения;
• первичного контроля снимка;
• работы с базой исследований.

Автоматизированное рабочее место врача-рентгенолога

Отдельное АРМ предназначено для врача-рентгенолога.

Оно позволяет работать с полученными цифровыми изображениями и использовать программные инструменты для их анализа.

Разделение рабочих мест врача и рентгенолаборанта позволяет рационально организовать поток пациентов в отделении лучевой диагностики.

Программное обеспечение «Ренекс-Флюоро»

Стандартный комплект включает комплексное программное обеспечение «Ренекс-Флюоро».

ПО используется для организации работы с цифровыми флюорографическими исследованиями.

Предусмотрена возможность индивидуальной адаптации программного обеспечения под особенности работы медицинской организации.

Цифровая технология без плёнки

Использование плоскопанельного детектора позволяет организовать полностью цифровой цикл исследования.

Не требуется:

• рентгеновская плёнка;
• химическая проявка;
• проявочная машина;
• химические реактивы;
• физический плёночный архив.

Это упрощает эксплуатацию флюорографического кабинета и снижает объём расходных материалов.

Средства защиты пациента

В стандартную поставку включаются средства защиты пациента от рентгеновского излучения.

Конкретные средства применяются персоналом в соответствии с видом исследования, действующими требованиями радиационной безопасности и организацией рентгенологического кабинета.

Стандартная комплектация

В стандартную систему входят основные узлы аппарата, необходимые для проведения цифровых исследований, а также:

• автоматизированное рабочее место врача-рентгенолога;
• автоматизированное рабочее место рентгенолаборанта;
• комплект мебели для рабочих мест;
• комплексное программное обеспечение «Ренекс-Флюоро»;
• средства защиты пациента от рентгеновского излучения.

Конкретный состав поставки определяется выбранным вариантом исполнения и спецификацией.

Дополнительные возможности комплектации

Стандартная конфигурация может быть дополнена:

• монохромным диагностическим монитором для АРМ врача;
• медицинским плёночным принтером;
• дополнительным автоматизированным рабочим местом регистратора;
• дополнительными средствами рентгеновской защиты;
• системой видеонаблюдения;
• системой двусторонней аудиосвязи.

Это позволяет адаптировать аппарат под технологическую схему конкретного рентгенологического отделения.

Масса аппарата

Масса РЕНЕКС-Ф5000 составляет:

не более 250 кг.

Сравнительно небольшая масса двухштативной системы снижает требования к дополнительному усилению строительных конструкций при проектировании места установки.

Окончательное решение по размещению оборудования должно приниматься в рамках технологического проекта рентгеновского кабинета.

Работа в стационарном кабинете

РЕНЕКС-Ф5000 имеет открытую штативную конструкцию без встроенной рентгенозащитной кабины.

Поэтому место установки должно соответствовать требованиям, предъявляемым к помещениям, в которых эксплуатируются источники рентгеновского излучения.

При проектировании учитываются:

• размеры помещения;
• радиационная защита стен, дверей и перекрытий;
• расположение рабочего места персонала;
• система электропитания;
• вентиляция;
• взаимное расположение оборудования;
• зоны перемещения пациента;
• действующие санитарные требования.

Применение в медицинских организациях

РЕНЕКС-Ф5000 подходит для оснащения:

• флюорографических кабинетов;
• рентгенологических кабинетов;
• отделений лучевой диагностики;
• городских поликлиник;
• районных поликлиник;
• центральных районных больниц;
• городских больниц;
• диагностических центров;
• противотуберкулёзных диспансеров;
• центров медицинских осмотров;
• ведомственных медицинских учреждений;
• медицинских подразделений предприятий;
• государственных и частных медицинских организаций.

Преимущества для медицинской организации

• цифровой полноформатный плоскопанельный детектор;
• активная область не менее 430×430 мм;
• разрешение изображения 3072×3072;
• размер пикселя не более 139 мкм;
• пространственное разрешение не менее 4 пар линий/мм;
• оцифровка не менее 16 бит/пиксель;
• изображение без промежуточной оцифровки плёнки;
• вывод полноформатного снимка не более чем за 2 секунды;
• производительность более 80 снимков в час;
• исследования в прямой и боковой проекциях;
• возможность обследования на каталке и в латеропозиции;
• двухштативная конструкция;
• синхронизированное вертикальное перемещение стоек;
• фокусное расстояние до 1800 мм;
• автоматический выбор экспозиции;
• управление по принципу «одной кнопки»;
• электронный коллиматор;
• лазерный центратор;
• система самодиагностики;
• АРМ врача-рентгенолога;
• АРМ рентгенолаборанта;
• программное обеспечение «Ренекс-Флюоро»;
• возможность расширения комплектации;
• российское производство.
