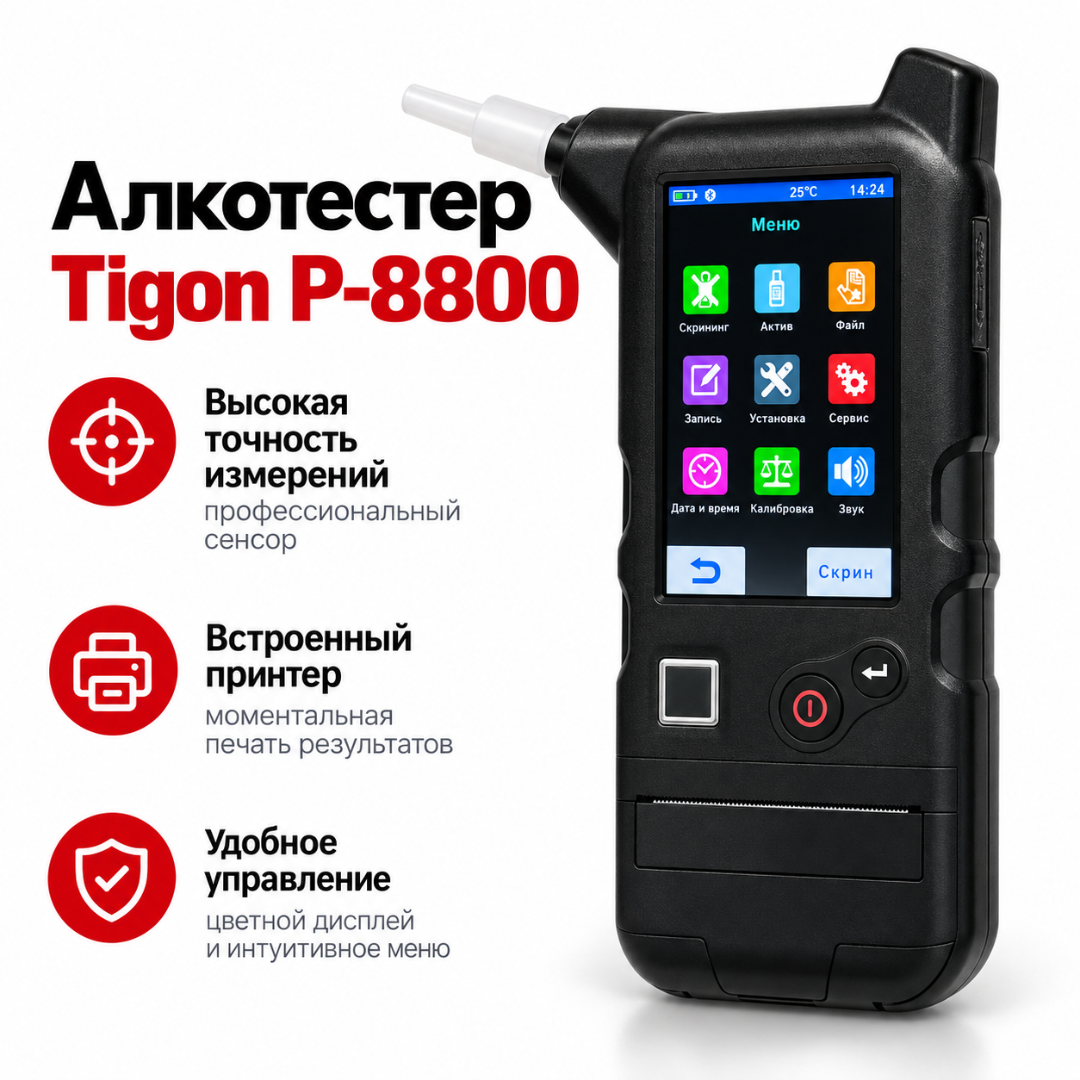

Алкотестер Tigon P-8800 со встроенным принтером и фотокамерой

Назначение

Tigon P-8800 предназначен для экспрессного количественного измерения массовой концентрации паров этанола в выдыхаемом воздухе.

Основные области профессионального применения:

• медицинское освидетельствование;
• контроль водителей;
• мероприятия в сфере безопасности дорожного движения;
• предрейсовые и послерейсовые проверки;
• предсменный и послесменный контроль;
• медицинские организации;
• транспортные предприятия;
• производственные и промышленные организации.

Электрохимический сенсор

В Tigon P-8800 применяется электрохимический датчик для определения концентрации паров этанола.

Микропроцессор обрабатывает сигнал сенсора и выводит результат измерения в цифровом виде.

Система автоматически контролирует этапы проведения теста и информирует пользователя при нарушении процедуры.

Диапазон измерений

Диапазон измерений массовой концентрации этанола: 0,000–2,000 мг/л.

Диапазон показаний массовой концентрации этанола: 0,000–2,500 мг/л.

Цена младшего разряда: 0,001 мг/л.

Метрологическая точность

При температуре от +15 до +25 °C абсолютная погрешность в диапазоне 0,000–0,200 мг/л: ±0,020 мг/л.

При температуре от +15 до +25 °C относительная погрешность в диапазоне свыше 0,200–2,000 мг/л: ±10%.

При температуре от −5 до +15 °C и свыше +25 до +40 °C абсолютная погрешность в диапазоне 0,000–0,200 мг/л: ±0,030 мг/л.

При температуре от −5 до +15 °C и свыше +25 до +40 °C относительная погрешность в диапазоне свыше 0,200–2,000 мг/л: ±15%.

Измерение через мундштук

Основной количественный тест выполняется через одноразовый мундштук.

Испытуемый производит продолжительный выдох, после чего давление выдыхаемого воздуха активирует автоматическое устройство отбора пробы.

Результат после анализа отображается на дисплее в цифровой форме.

Для каждого нового тестируемого применяется новый индивидуальный мундштук.

Скрининговый режим

Tigon P-8800 также поддерживает скрининговый режим.

Он используется для предварительной проверки наличия этанола без проведения стандартного количественного тестирования через индивидуальный мундштук.

Скрининг следует отличать от метрологически нормированного измерения через правильно отобранную пробу.

Автоматический контроль пробы

Минимальный расход анализируемой газовой смеси: 6,2 л/мин.

Минимальный объём пробы: 1,2 л.

При недостаточном выдохе прибор не завершает нормальный измерительный цикл и информирует пользователя о необходимости повторить процедуру.

Время измерения

Время измерения после отбора пробы: не более 10 с.

Подготовка после включения

Время подготовки при температуре +15…+25 °C: не более 5 с.

Время подготовки при температуре −5…+15 °C и свыше +25…+40 °C: не более 25 с.

Повторный тест

После измерения пробы с концентрацией этанола 0,50 мг/л время подготовки к следующему тесту: не более 10 с.

Большой цветной дисплей

Tigon P-8800 оснащён цветным графическим TFT-дисплеем с сенсорным управлением.

Диагональ дисплея: 100,848 мм, около 4 дюймов.

Разрешение дисплея: 480×800 пикселей.

Экран используется для:

• управления меню;
• ввода данных;
• отображения результата;
• просмотра служебной информации;
• контроля состояния анализатора.

Встроенная фотокамера

Одно из главных отличий P-8800 — встроенная камера.

Она позволяет фотографировать тестируемого при проведении проверки.

Фото может использоваться совместно с результатом тестирования, что повышает идентифицируемость сохранённой записи.

Печать фотографии и результата

Изображение тестируемого и данные измерения могут быть распечатаны встроенным принтером.

Такое решение особенно удобно там, где необходимо документально связать конкретного человека с проведённым тестированием.

Встроенный термопринтер

Принтер полностью интегрирован в корпус анализатора и не требует отдельного беспроводного устройства.

Тип принтера: встроенный термопринтер.

Формат расходного материала: рулонная термобумага.

Ширина бумаги: 57 ±0,5 мм.

Толщина бумаги: 0,08 мм.

Длина рулона: 6 м.

Плотность бумаги: 48 г/м².

Скорость печати: 80 мм/с.

Разрешение печати: 203 точки/дюйм.

Память

Объём внутренней памяти: 30 000 последних тестов.

В памяти сохраняются:

• результат тестирования;
• дата;
• время;
• связанные с измерением данные, предусмотренные программным обеспечением прибора.

Большой архив позволяет использовать анализатор при высокой интенсивности профессиональной эксплуатации.

Передача данных на компьютер

Tigon P-8800 позволяет передавать сохранённые результаты тестов на компьютер.

Для физического подключения предусмотрен USB-интерфейс.

Это даёт возможность переносить результаты из внутренней памяти для дальнейшей обработки и архивирования.

Идентификация пользователя

В руководстве по эксплуатации P-8800 предусмотрен встроенный сканер отпечатка пальца для идентификации пользователя прибора.

Фактическую конфигурацию функции идентификации следует сверять со спецификацией конкретной поставки.

Питание

Источник питания: встроенный литий-ионный аккумулятор.

Номинальное напряжение аккумулятора: 7,4 В.

Ёмкость аккумулятора: 1850 мА·ч.

Количество измерений без перезарядки: не менее 1000.

Зарядка от сети

Сетевой адаптер работает от бытовой сети.

Входные параметры адаптера: 100–240 В, 50/60 Гц, до 0,4 А.

Выходные параметры: 9 В, 1000 мА.

Зарядка в автомобиле

Предусмотрена возможность использования автомобильного адаптера.

Входное напряжение: 12–24 В.

Выходное напряжение: 9 В.

Это удобно для сотрудников транспортных организаций, ГИБДД и мобильных медицинских служб.

Защита корпуса

Степень защиты: IP54.

Прибор пригоден для профессиональной эксплуатации как в помещении, так и на открытом воздухе при соблюдении установленных климатических условий.

Рабочий температурный диапазон

Температура эксплуатации: от −5 до +40 °C.

Относительная влажность: 15–95% без конденсации.

Атмосферное давление: 84–106,7 кПа.

Компактность

Габаритные размеры: не более 200×104×37 мм.

Масса: не более 0,4 кг по руководству по эксплуатации.

При этом в торговой документации часто указывается фактическая масса около 357 г.

Медицинское применение

Анализаторы Tigon предназначены для применения в сфере здравоохранения при необходимости измерения концентрации этанола.

Для использования при конкретной юридически значимой медицинской процедуре необходимо соблюдать требования действующего законодательства, порядок освидетельствования и требования к действующей поверке средства измерений.

Контроль безопасности дорожного движения

Tigon P-8800 может применяться в мероприятиях государственного контроля и надзора в области безопасности дорожного движения.

Встроенная камера, печать и сохранение результатов особенно полезны при профессиональном контроле водителей.

Предрейсовый контроль

Прибор подходит для организаций, которым требуется профессиональное измерение алкоголя у водителей:

• транспортных компаний;
• автобусных парков;
• логистических организаций;
• грузовых перевозчиков;
• корпоративных автопарков;
• коммунальных служб;
• промышленных предприятий с собственным транспортом.

Медицинские учреждения

Tigon P-8800 может использоваться:

• в медицинских кабинетах;
• в медпунктах;
• в больницах;
• в специализированных кабинетах освидетельствования;
• при работе выездных медицинских специалистов;
• при профессиональных медицинских осмотрах.

Промышленность

Прибор может использоваться для профессионального контроля:

• работников промышленных предприятий;
• водителей технологического транспорта;
• сотрудников опасных производственных объектов;
• персонала нефтегазовых предприятий;
• работников горнодобывающих предприятий;
• работников металлургии;
• персонала энергетических предприятий.

Комплект поставки

Основная комплектация включает:

• анализатор Tigon P-8800 — 1 шт.;
• адаптер для подзарядки от сети 220 В — 1 шт.;
• кабель подключения к ПК — 1 шт.;
• сумку для транспортировки и хранения — 1 шт.;
• ремешок на руку — 1 шт.;
• руководство по эксплуатации — 1 шт.;
• паспорт — 1 шт.

Одноразовые мундштуки и принадлежности могут поставляться в количестве, определённом конкретной спецификацией.

Дополнительно предусмотрены:

• автомобильный адаптер;
• термобумага;
• транспортировочный кейс.

Преимущества

• профессиональный электрохимический сенсор;
• диапазон измерений до 2,000 мг/л;
• встроенная фотокамера;
• фотофиксация тестируемого;
• встроенный термопринтер;
• печать результата непосредственно на месте;
• печать со скоростью 80 мм/с;
• память на 30 000 тестов;
• сохранение даты и времени;
• большой 4-дюймовый цветной сенсорный экран;
• активное количественное тестирование;
• скрининговый режим;
• автоматический контроль отбора пробы;
• подключение к компьютеру;
• аккумуляторное питание;
• не менее 1000 измерений без перезарядки;
• зарядка от сети и автомобиля;
• IP54;
• эксплуатация при температуре до −5 °C;
• регистрация как медицинское изделие;
• включение типа анализаторов в Государственный реестр средств измерений.
