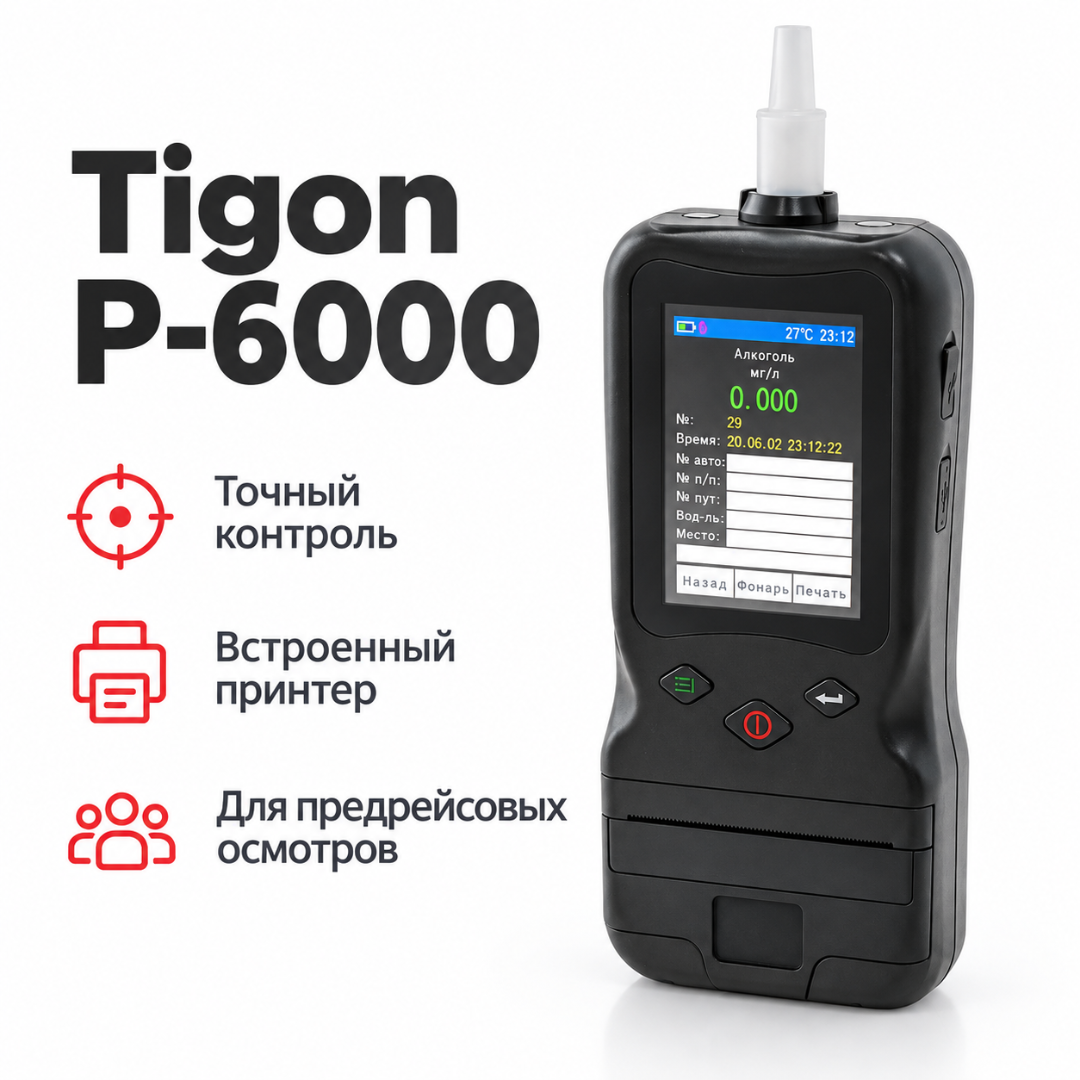

Алкотестер Tigon P-6000 с встроенным принтером

Назначение

Tigon P-6000 предназначен для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

Прибор может применяться для самоконтроля и профессионального тестирования других лиц.

В профессиональной практике анализатор предназначен для применения:

• медицинскими работниками;
• при медицинском освидетельствовании на состояние алкогольного опьянения;
• при предрейсовых и послерейсовых осмотрах водителей;
• при предсменных и послесменных осмотрах работников;
• сотрудниками скорой медицинской помощи;
• сотрудниками ГИБДД;
• в транспортных организациях;
• на промышленных предприятиях.

Медицинское изделие

Tigon P-6000 зарегистрирован как медицинское изделие — анализатор паров этанола в выдыхаемом воздухе с принадлежностями.

Вид медицинского изделия: 175450.

Класс потенциального риска применения: 1.

Средство измерений

Тип анализаторов Tigon внесён в Федеральный информационный фонд по обеспечению единства измерений.

Регистрационный номер типа средства измерений: 80132-20.

Прибор предусматривает периодическую поверку.

Межповерочный интервал: 1 год.

Электрохимический сенсор

Для определения массовой концентрации этанола применяется электрохимический датчик.

Сигнал датчика обрабатывается микропроцессором, после чего результат выводится на дисплей в цифровой форме.

Микропроцессор контролирует этапы измерения и при нарушении процедуры выводит соответствующее предупреждение.

Диапазон измерений

Диапазон измерений массовой концентрации этанола: от 0,000 до 2,000 мг/л.

Диапазон показаний: от 0,000 до 2,500 мг/л.

Цена младшего разряда шкалы: 0,001 мг/л.

Погрешность при +15…+25 °C

В диапазоне от 0,000 до 0,200 мг/л включительно абсолютная погрешность: ±0,020 мг/л.

В диапазоне свыше 0,200 до 2,000 мг/л относительная погрешность: ±10%.

Погрешность за пределами нормального температурного диапазона

При температуре от −5 до +15 °C включительно и свыше +25 до +40 °C включительно:

Абсолютная погрешность в диапазоне 0,000–0,200 мг/л: ±0,030 мг/л.

Относительная погрешность в диапазоне свыше 0,200–2,000 мг/л: ±15%.

Активный режим

Для точного количественного измерения используется тестирование через одноразовый мундштук.

Испытуемый выполняет выдох, а давление выдыхаемого воздуха активирует автоматический отбор пробы.

Минимальный расход анализируемой газовой смеси: 6,2 л/мин.

Минимальный объём пробы: 1,2 л.

Контроль правильности выдоха

Автоматическая система отбора пробы контролирует параметры выдыхаемого воздуха.

Если требования к процедуре тестирования не соблюдены, прибор отображает предупреждение на дисплее.

Это позволяет снизить вероятность некорректного отбора пробы.

Скрининговый режим

Tigon P-6000 также поддерживает скрининговое тестирование.

Скрининговый режим может применяться без стандартного одноразового мундштука для быстрого предварительного определения наличия алкоголя.

Такой режим удобен при необходимости оперативно проверить большое количество людей.

Для юридически значимого количественного результата используется предусмотренный для соответствующей процедуры режим измерения.

Время измерения

Время измерения после отбора пробы: не более 10 секунд.

Подготовка к первому тесту

При температуре окружающего воздуха от +15 до +25 °C время подготовки после включения: не более 5 секунд.

При температуре от −5 до +15 °C и свыше +25 до +40 °C время подготовки: не более 25 секунд.

Подготовка после предыдущего измерения

После измерения пробы с массовой концентрацией этанола 0,50 мг/л время подготовки к следующему тесту: не более 10 секунд.

Цветной сенсорный дисплей

Tigon P-6000 оснащён графическим цветным TFT-дисплеем.

Диагональ дисплея: 81,28 мм.

Разрешение: 320 × 480 пикселей.

Экран используется для:

• вывода результатов;
• отображения сообщений;
• контроля состояния прибора;
• навигации по меню;
• ввода информации;
• контроля заряда аккумулятора.

Сенсорное управление

Управление осуществляется с помощью:

• цветного сенсорного дисплея;
• трёх физических кнопок;
• встроенного стилуса.

Стилус позволяет работать с экраном в том числе при использовании перчаток.

Встроенный фонарик

В корпус анализатора встроен светодиодный фонарик.

Он облегчает эксплуатацию прибора в условиях недостаточного освещения и в тёмное время суток.

Встроенный принтер

В нижней части корпуса Tigon P-6000 расположен встроенный термопринтер.

Он позволяет распечатывать результаты непосредственно после проведения теста без подключения внешнего принтера.

Это особенно удобно при:

• медицинском освидетельствовании;
• дорожном контроле;
• предрейсовых осмотрах;
• оформлении результатов непосредственно на месте проверки.

Термобумага

Формат печати: термобумага.

Ширина бумаги: 55 ±0,5 мм.

Толщина бумаги: 0,08 мм.

Длина рулона: 5 м.

Плотность бумаги: 48 г/м².

Скорость и разрешение печати

Скорость печати встроенного принтера: 80 мм/с.

Разрешение печати: 203 точки/дюйм.

Память

Tigon P-6000 сохраняет до 50 000 последних тестов.

В памяти сохраняются в том числе:

• результат;
• дата тестирования;
• время тестирования.

Большой объём памяти удобен при интенсивной профессиональной эксплуатации.

Работа от аккумулятора

Питание осуществляется от встроенного литий-ионного аккумулятора.

Номинальное напряжение аккумулятора: 7,4 В.

Ёмкость аккумулятора: 1700 мА·ч.

Количество измерений без перезарядки: не менее 1000.

Зарядка от сети

Прибор может заряжаться от бытовой электрической сети.

Вход сетевого адаптера: 100–240 В, 50/60 Гц.

Выход сетевого адаптера: 9 В, 1000 мА.

Зарядка в автомобиле

Предусмотрена возможность зарядки через автомобильный адаптер.

Вход автомобильного адаптера: 12–24 В.

Выход: 9 В.

Такая возможность особенно полезна при использовании прибора сотрудниками транспортных организаций и дорожных служб.

Подключение к компьютеру

На корпусе предусмотрен USB-порт.

Он используется для подключения анализатора к компьютеру и работы с данными в соответствии с функциональностью программного обеспечения прибора.

Звуковая сигнализация

Этапы подготовки и проведения тестирования сопровождаются:

• текстовыми сообщениями;
• цифровой индикацией;
• звуковой сигнализацией.

Это облегчает эксплуатацию прибора при интенсивной работе.

Условия эксплуатации

Рабочая температура: от −5 до +40 °C.

Относительная влажность: 15–95% без конденсации.

Атмосферное давление: 84–106,7 кПа.

Прибор может применяться как в помещениях, так и на открытом воздухе при соблюдении указанных условий.

Защита корпуса

Степень защиты: IP54.

Прибор рассчитан на профессиональное портативное использование, но должен эксплуатироваться в соответствии с требованиями руководства.

Компактность

Габаритные размеры: не более 189×81×35 мм.

Масса: не более 0,34 кг.

Несмотря на наличие встроенного принтера, анализатор остаётся портативным и пригодным для переносной работы.

Медицинское освидетельствование

В руководстве Tigon P-6000 прямо предусмотрено применение медицинскими работниками при медицинском освидетельствовании на состояние алкогольного опьянения.

При эксплуатации необходимо соблюдать действующий порядок проведения соответствующей процедуры, требования к поверке средства измерений и эксплуатационной документации.

Предрейсовые и послерейсовые осмотры

Tigon P-6000 может использоваться профессиональными медицинскими работниками при:

• предрейсовом осмотре;
• послерейсовом осмотре;
• контроле водителей транспортных организаций.

Встроенная печать особенно удобна при необходимости получить бумажный результат непосредственно после тестирования.

Предсменные и послесменные осмотры

Анализатор также предусмотрен для контроля сотрудников организаций:

• перед началом смены;
• после завершения смены.

Это актуально для предприятий с повышенными требованиями к безопасности труда.

Применение сотрудниками ГИБДД

Профессиональные характеристики, регистрация в качестве медицинского изделия и средства измерений позволяют применять Tigon P-6000 в сфере контроля водителей в соответствии с установленными процедурами.

Скорая медицинская помощь

Руководство предусматривает применение анализатора работниками скорой медицинской помощи.

Портативное исполнение, встроенный аккумулятор и собственный принтер позволяют использовать прибор вне стационарного кабинета.

Промышленные предприятия

Tigon P-6000 может использоваться для профессионального контроля работников:

• нефтегазовой отрасли;
• металлургии;
• энергетики;
• горнодобывающей промышленности;
• химических производств;
• строительных организаций;
• логистических предприятий;
• транспортных компаний.

Комплект поставки

В основной состав входят:

• анализатор паров этанола Tigon P-6000 — 1 шт.;
• адаптер для подзарядки от сети 220 В — 1 шт.;
• кабель для подключения к ПК — 1 шт.;
• сумка для транспортировки и хранения — 1 шт.;
• ремешок на руку — 1 шт.;
• руководство по эксплуатации — 1 шт.;
• паспорт — 1 шт.

В качестве принадлежностей предусмотрены:

• адаптер зарядки от автомобильного гнезда 12 В;
• термобумага для принтера;
• транспортировочный кейс;
• одноразовые мундштуки;
• одноразовые мундштуки с обратным клапаном.

Количество принадлежностей определяется конкретной поставкой.

Преимущества

• электрохимический сенсор;
• диапазон измерений до 2,000 мг/л;
• диапазон показаний до 2,500 мг/л;
• погрешность ±0,020 мг/л в основном низком диапазоне при нормальной температуре;
• активное тестирование с мундштуком;
• скрининговый режим;
• автоматический контроль отбора пробы;
• время измерения не более 10 секунд;
• цветной сенсорный TFT-дисплей;
• встроенный стилус;
• встроенный светодиодный фонарик;
• встроенный термопринтер;
• печать со скоростью 80 мм/с;
• память на 50 000 тестов;
• запись даты и времени;
• встроенный литий-ионный аккумулятор;
• не менее 1000 измерений без подзарядки;
• зарядка от сети и автомобиля;
• USB-подключение;
• степень защиты IP54;
• применение при температуре до −5 °C;
• медицинское применение;
• использование при предрейсовых и послерейсовых осмотрах;
• применение при медицинском освидетельствовании;
• регистрация как средство измерений.
