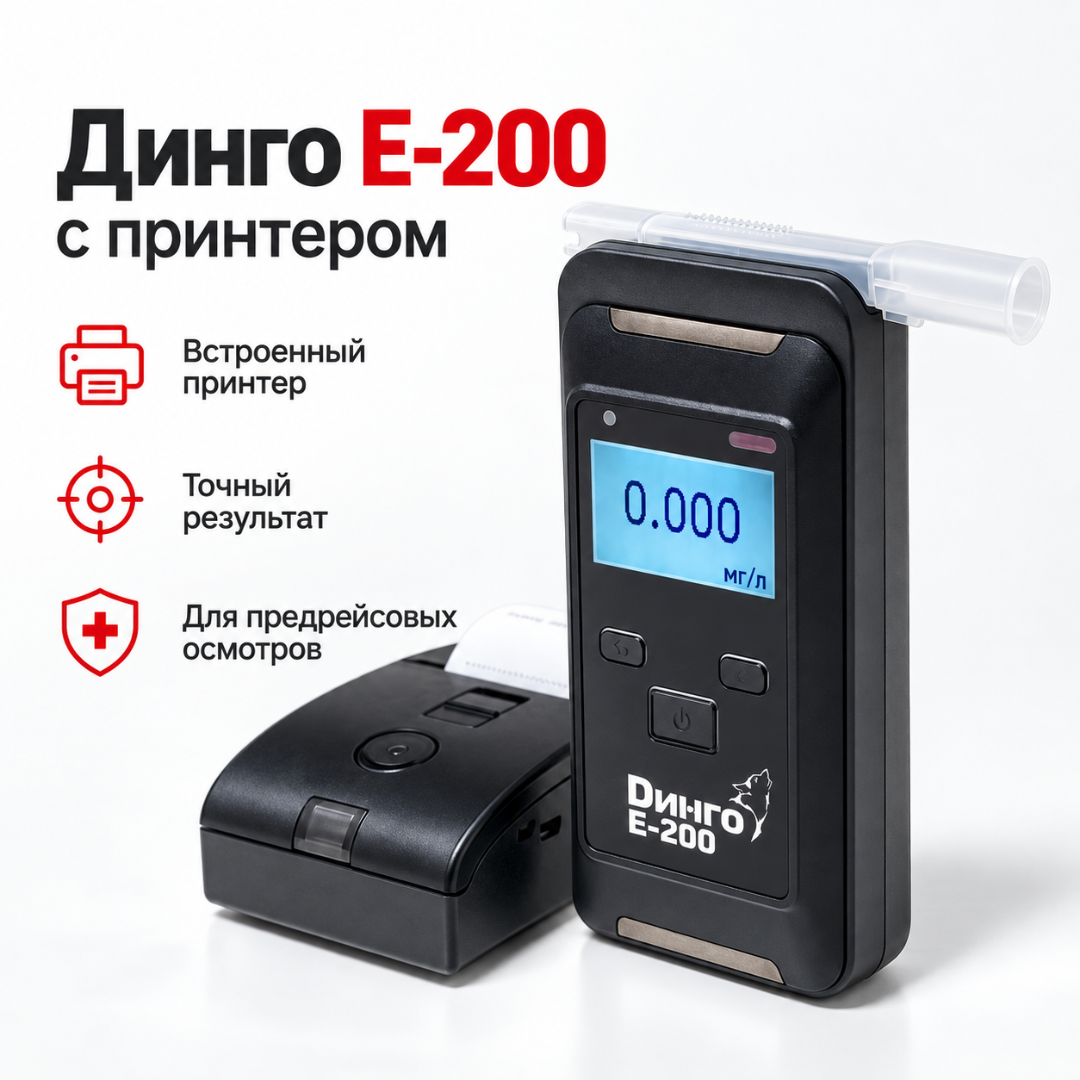

Алкотестер Динго E-200 с принтером

Назначение

Динго E-200 с принтером предназначен для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

Прибор может применяться для самоконтроля и профессионального обследования других лиц.

Основные области применения:

• медицинские организации;
• медицинские кабинеты предприятий;
• контроль водителей;
• предрейсовые и послерейсовые медицинские осмотры;
• предсменный и послесменный контроль работников;
• мероприятия по контролю безопасности дорожного движения при использовании комплекта с принтером;
• транспортные предприятия;
• промышленные организации.

Медицинский анализатор

Динго E-200 зарегистрирован как медицинское изделие — анализатор концентрации паров этанола в выдыхаемом воздухе Динго с принадлежностями.

Регистрационное удостоверение: РЗН 2014/1689.

Средство измерений

Тип анализаторов Динго E-200 и Динго E-200(B) внесён в Федеральный информационный фонд по обеспечению единства измерений.

Номер в Государственном реестре средств измерений: 77520-20.

Межповерочный интервал: 1 год.

Актуальный срок действия утверждённого типа: до 19.02.2030.

Отличие E-200 от E-200(B)

Для каталога важно не смешивать две модификации.

Динго E-200 с принтером: подключение портативного принтера осуществляется по кабелю.

Динго E-200(B) с принтером: дополнительно имеет модуль Bluetooth, позволяющий подключать совместимый принтер беспроводным способом.

В данной карточке рассматривается именно Динго E-200 с принтером без обозначения B.

Электрохимический сенсор

Тип датчика: электрохимический.

Электрохимическая технология обеспечивает селективное определение этанола и применяется в профессиональном оборудовании для контроля алкоголя.

Сенсорный блок выполнен отдельным модулем.

Сменный сенсорный блок

Конструкция Динго E-200 предусматривает сменный блок электрохимического сенсора.

Работы с измерительным блоком должны выполняться в соответствии с эксплуатационной документацией и сервисными требованиями.

Самостоятельное извлечение сенсорного блока пользователем может привести к блокировке измерений до проведения необходимого обслуживания.

Диапазон измерений

Диапазон измерений массовой концентрации этанола: 0,000–1,500 мг/л.

Диапазон показаний: 0,000–2,000 мг/л.

Цена младшего разряда шкалы: 0,005 мг/л.

Нулевой диапазон

Интервал показаний, который программно отображается как нулевой результат: 0,000–0,030 мг/л.

Метрологическая точность

Предел допускаемой абсолютной погрешности в диапазоне 0,000–0,500 мг/л: ±0,050 мг/л.

Предел допускаемой относительной погрешности в диапазоне свыше 0,500–1,500 мг/л: ±10%.

Дополнительная погрешность от неизмеряемых компонентов: отсутствует.

Автоматический режим измерения

Основной количественный тест выполняется через одноразовый мундштук.

После начала выдоха прибор контролирует поступление необходимой газовой смеси и автоматически отбирает пробу при достижении заданных параметров.

Минимальный расход анализируемой газовой смеси: 9 л/мин.

Минимальный объём пробы: 1,2 л.

Мундштук

Для стандартного количественного теста используется одноразовый индивидуальный мундштук.

Для каждого нового обследуемого применяется новый мундштук.

Такой режим предназначен для получения метрологически нормированного результата.

Мундштук-воронка

Динго E-200 поддерживает работу с мундштуком-воронкой.

В быстром режиме обследуемый выполняет бесконтактный направленный выдох в воронку.

При достаточном воздушном потоке система автоматически выполняет отбор пробы.

Результат быстрого тестирования выводится в виде качественного заключения о наличии или отсутствии алкоголя относительно установленного алгоритма.

Работа без мундштука

Также предусмотрен ручной режим отбора пробы без стандартного индивидуального мундштука.

Он может применяться для специальных задач и предварительного скрининга.

Количественное профессиональное измерение необходимо проводить в режиме, предусмотренном эксплуатационной документацией для соответствующей процедуры.

Быстрый режим

При использовании мундштука-воронки доступен режим быстрого тестирования.

Преимущества режима:

• бесконтактный выдох;
• сокращение расхода индивидуальных мундштуков;
• удобство предварительного скрининга;
• возможность последовательной проверки персонала.

Подготовка к работе

Время подготовки после включения: не более 20 секунд.

После завершения самодиагностики прибор переходит в режим готовности.

Время измерения

Время измерения после отбора пробы: не более 10 секунд.

Подготовка к повторному тесту

После анализа пробы с концентрацией этанола 0,50 мг/л время подготовки к следующему измерению: не более 120 секунд.

Фактическое время восстановления зависит от содержания этанола в предыдущей пробе.

Графический дисплей

Динго E-200 оснащён графическим дисплеем с подсветкой.

На экране отображаются:

• инструкции оператору;
• готовность прибора;
• ход продувания;
• результат;
• единица измерения;
• состояние элементов питания;
• системные сообщения;
• пункты меню.

Русскоязычное меню

Меню прибора позволяет выполнять основные пользовательские операции непосредственно с корпуса анализатора.

Доступны:

• просмотр последних тестов;
• просмотр данных обслуживания;
• счётчики тестов;
• настройка даты;
• настройка времени;
• выбор режима измерения;
• выбор языка;
• настройка подсветки;
• выбор типа подключения принтера.

Память

Внутренняя память: не менее 500 тестов.

Пользователь может просматривать карточки последних выполненных измерений через меню прибора.

Счётчики тестов

Система ведёт несколько внутренних счётчиков.

В меню могут отображаться:

• количество тестов после последней корректировки;
• количество результатов выше установленного порога;
• количество тестов с установленным сенсорным блоком;
• общее количество выполненных тестов.

Портативный принтер

Комплект Динго E-200 с принтером включает внешний переносной термопринтер.

Принтер позволяет получить бумажный протокол непосредственно после проведения измерения.

Подключение принтера

Для исполнения Динго E-200 подключение к принтеру: по кабелю.

После выполнения теста результат автоматически передаётся на принтер и распечатывается.

Bluetooth-соединение: не относится к стандартному Динго E-200; предусмотрено для Динго E-200(B).

Что печатается в протоколе

В протоколе предусмотрены следующие сведения:

• дата и время печати;
• наименование анализатора;
• серийный номер;
• дата последней корректировки показаний;
• номер теста;
• дата тестирования;
• время тестирования;
• числовой результат в мг/л;
• режим отбора пробы;
• поля для данных оператора;
• поле подписи оператора;
• поле для данных тестируемого;
• поле подписи тестируемого;
• поле для примечаний.

Печать числового результата

Результат печатается непосредственно в единицах массовой концентрации этанола: мг/л.

Это позволяет получить бумажный документ, связанный с конкретным проведённым тестом.

Термопечать

Тип печати портативного принтера: термический.

Используемый расходный материал: рулонная термобумага.

Ширина термобумаги: около 57 мм.

Максимальная скорость печати для применяемого портативного принтера: около 60 мм/с.

Питание принтера

Питание портативного принтера: 4 батарейки AA или сетевой адаптер 220 В.

Это позволяет использовать комплект как в стационарном кабинете, так и при мобильной работе.

Рабочая температура принтера

Рабочая температура портативного принтера: от −10 до +50 °C.

При эксплуатации полного комплекта необходимо учитывать более узкий рабочий температурный диапазон самого анализатора.

Подключение к компьютеру

В корпусе Динго E-200 предусмотрен USB-порт.

Прибор может подключаться к компьютеру для работы с сохранёнными результатами с использованием совместимого программного обеспечения.

Автономное питание

Источник питания анализатора: 2 щелочные батарейки AA по 1,5 В.

Количество измерений без замены батарей: не менее 3000.

Использование распространённых элементов AA удобно при мобильной профессиональной эксплуатации.

Рабочая температура

Температура эксплуатации анализатора: от +10 до +40 °C.

Прибор ориентирован преимущественно на работу:

• в медицинских кабинетах;
• в салонах медицинского транспорта;
• в помещениях предприятий;
• на стационарных постах контроля.

Влажность

Относительная влажность при эксплуатации: 10–90% без конденсации влаги.

Атмосферное давление

Допустимое атмосферное давление: 84,0–106,7 кПа.

Условия хранения

Температура хранения: от −10 до +50 °C.

Относительная влажность при хранении: 10–90% без конденсации.

Атмосферное давление при хранении: 60–140 кПа.

Компактные размеры

Габаритные размеры анализатора: не более 133×64×33 мм.

Масса анализатора без принтера: не более 198 г.

Небольшой корпус позволяет использовать прибор как переносное профессиональное средство контроля.

Поверка

Периодичность поверки: 1 раз в год.

Методика поверки: МП-242-2327-2019.

Корректировка показаний выполняется при поверке по необходимости либо при появлении соответствующего сервисного сообщения.

Медицинское освидетельствование

Комплект с принтером позволяет применять Динго E-200 в профессиональных процедурах, где требуется не только измерение, но и документирование результата.

Конкретное применение должно соответствовать действующему порядку процедуры, действующей поверке конкретного прибора и требованиям нормативных документов.

Контроль безопасности дорожного движения

Руководство по эксплуатации предусматривает применение анализатора при осуществлении мероприятий государственного контроля и надзора в области безопасности дорожного движения при наличии портативного принтера для распечатки результата измерения.

Предрейсовые медицинские осмотры

Динго E-200 подходит для оснащения кабинетов, выполняющих контроль водителей перед рейсом.

Области применения:

• транспортные предприятия;
• автобусные парки;
• грузоперевозчики;
• логистические компании;
• коммунальные службы;
• предприятия с собственным автопарком.

Предсменный контроль

Прибор может использоваться для проверки работников перед началом смены.

Это актуально для:

• промышленных предприятий;
• производственных площадок;
• нефтегазовой отрасли;
• энергетики;
• горнодобывающих предприятий;
• строительных организаций;
• опасных производственных объектов.

Комплект поставки

Алкотестер Динго E-200: 1 шт.

Портативный принтер: 1 шт.

Батарейки AA для анализатора: 2 шт.

Батарейки AA для принтера: 4 шт.

Одноразовые мундштуки: 5 шт.

Мундштук-воронка: 1 шт.

Кейс для транспортировки и хранения: 1 шт.

Ремешок на руку: 1 шт.

Кабель подключения к компьютеру: 1 шт.

Кабель подключения принтера: 1 шт.

Адаптер питания принтера от сети 220 В: 1 шт.

Термобумага для принтера: 1 рулон в типовой комплектной поставке.

Руководство по эксплуатации: 1 экз.

Фактическая комплектация конкретной поставки определяется спецификацией.

Преимущества

• профессиональный электрохимический сенсор;
• медицинское изделие;
• утверждённый тип средства измерений;
• диапазон измерений до 1,50 мг/л;
• погрешность ±0,05 мг/л в нижнем диапазоне;
• три способа тестирования;
• автоматический отбор пробы;
• графический дисплей;
• русскоязычное меню;
• память минимум на 500 тестов;
• встроенные счётчики измерений;
• возможность подключения к компьютеру;
• портативный термопринтер;
• автоматическая печать протокола;
• питание прибора от двух батареек AA;
• не менее 3000 измерений от комплекта батарей;
• компактные размеры;
• масса не более 198 г;
• межповерочный интервал 1 год;
• возможность профессионального медицинского применения;
• применение при предрейсовом и предсменном контроле.
