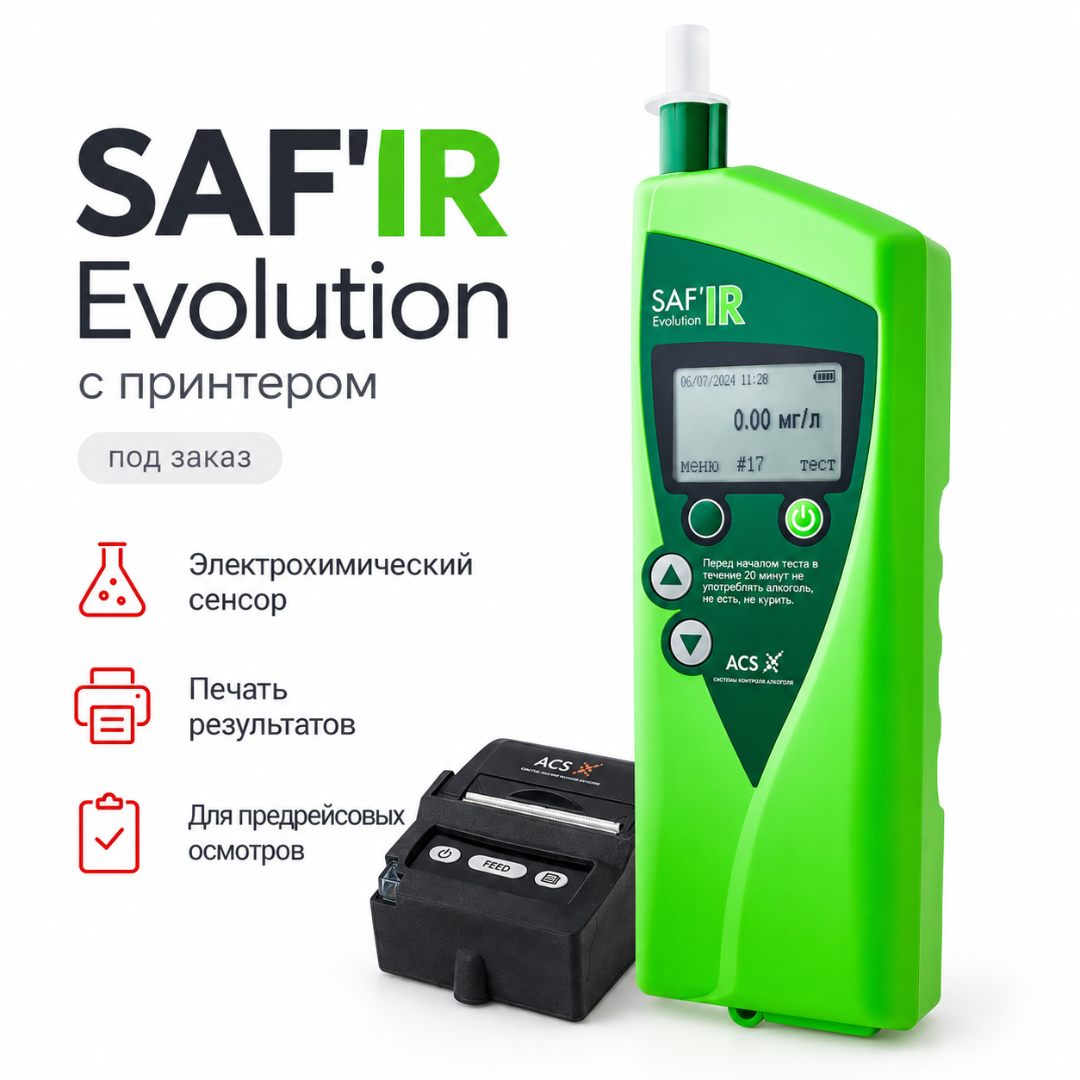

Алкотестер SAF'IR Evolution с принтером

Назначение

SAF'IR Evolution с принтером предназначен для экспрессного количественного измерения массовой концентрации паров этанола в выдыхаемом воздухе.

Прибор рассчитан на профессиональную эксплуатацию в ситуациях, где требуется высокая точность измерений и документирование результата.

Основные области применения:

• медицинское освидетельствование;
• медицинские организации;
• контроль водителей;
• предрейсовые и послерейсовые проверки;
• профессиональный алкоконтроль;
• транспортные предприятия;
• государственные и ведомственные службы;
• промышленные предприятия.

Инфракрасный принцип измерения

SAF'IR Evolution принципиально отличается от большинства компактных электрохимических алкотестеров.

Принцип действия: инфракрасный оптико-абсорбционный.

Концентрация этанола определяется по поглощению инфракрасного излучения парами алкоголя в определённой спектральной области.

Рабочая длина волны: 9,46 мкм.

Такой метод обеспечивает высокую селективность измерения непосредственно по оптическим свойствам молекул этанола.

Без сменного электрохимического сенсора

Электрохимический сменный сенсор: не применяется.

Измерительная система построена на инфракрасной оптической технологии.

Это важное отличие SAF'IR Evolution от моделей Dräger Alcotest 6000, Drivesafe II, Динго E-200 и большинства других портативных профессиональных алкотестеров.

Термостатирование газового тракта

Газовый тракт анализатора имеет термостатирование.

Назначение термостатирования: предотвращение конденсации паров воды и этанола на внутренних поверхностях измерительного тракта.

Это особенно важно для стабильности профессиональных измерений при изменении температуры окружающей среды.

Диапазон измерений

Диапазон измерений массовой концентрации этанола: 0,00–2,00 мг/л.

Диапазон показаний: 0,00–5,00 мг/л.

Цена младшего разряда: 0,01 мг/л.

Метрологическая точность

При температуре +15…+25 °C абсолютная погрешность в диапазоне 0,00–0,40 мг/л: ±0,02 мг/л.

При температуре +15…+25 °C относительная погрешность в диапазоне свыше 0,40–2,00 мг/л: ±5%.

Это более жёсткие метрологические характеристики, чем у ряда распространённых электрохимических портативных анализаторов.

Погрешность при низкой температуре

При температуре −10…+5 °C абсолютная погрешность в диапазоне до 0,40 мг/л: ±0,04 мг/л.

При температуре −10…+5 °C относительная погрешность свыше 0,40 мг/л: ±10%.

Погрешность при +5…+15 °C

Абсолютная погрешность: ±0,03 мг/л.

Относительная погрешность: ±7,5%.

Погрешность при +25…+35 °C

Абсолютная погрешность: ±0,03 мг/л.

Относительная погрешность: ±7,5%.

Погрешность при +35…+50 °C

Абсолютная погрешность: ±0,04 мг/л.

Относительная погрешность: ±10%.

Нулевой интервал

Программно установленный диапазон, отображаемый как нулевое показание: 0,00–0,02 мг/л.

Автоматический отбор пробы

Для стандартного количественного измерения предусмотрен автоматический режим отбора пробы.

Минимальный расход анализируемой газовой смеси: 9 л/мин.

Минимальный объём пробы: 1,2 л.

Одноразовый мундштук

При количественном тестировании используется сменный одноразовый пластиковый мундштук.

Для каждого обследуемого применяется новый мундштук.

Пассивный режим

SAF'IR Evolution также предусматривает пассивный отбор пробы без мундштука.

Он может использоваться для предварительного обнаружения этанола в выдыхаемом воздухе либо в окружающей среде.

Пассивный режим необходимо отличать от основного метрологически нормированного количественного измерения.

Время измерения

Время измерения после отбора пробы: не более 10 секунд.

Подготовка к повторному измерению

Время подготовки после предыдущего измерения: не более 40 секунд.

Максимальное время подготовки после включения

Время подготовки к работе после включения по российскому описанию типа СИ: не более 5 минут.

Фактическая готовность в обычных условиях может наступать быстрее, однако для технической карточки используется нормированное значение из описания типа средства измерений.

Память

Встроенная память: не менее 3200 последних измерений.

Результаты сохраняются во внутренней памяти анализатора и могут использоваться для последующей обработки и документирования.

GPS

Встроенный GPS-приёмник: предусмотрен.

Он позволяет сохранять географические координаты места проведения измерения.

В распечатанном протоколе предусмотрены поля:

• широта;
• долгота.

Это позволяет документально связать результат с местом проведения проверки.

Дата и время

Анализатор сохраняет и отображает:

• дату измерения;
• время начала теста;
• время завершения теста.

Эти сведения также выводятся в печатный протокол.

Портативный принтер

Комплектация SAF'IR Evolution с принтером предусматривает переносное устройство печати.

Принтер предназначен для получения бумажного протокола сразу после измерения.

Bluetooth-печать

Беспроводное подключение принтера: Bluetooth.

Также описание типа допускает использование принтера с кабельным соединением.

Таким образом, способ подключения определяется исполнением поставляемого принтера.

Содержание распечатанного протокола

Печатный протокол может содержать:

• наименование ACS;
• модель SAF'IR Evolution;
• заводской номер прибора;
• версию программного обеспечения;
• результат автоматической самодиагностики;
• номер измерения;
• дату измерения;
• время начала;
• время окончания;
• широту;
• долготу;
• результат контроля воздуха измерительной камеры;
• числовой результат в мг/л;
• поле данных обследуемого;
• подпись обследуемого;
• данные оператора;
• подпись оператора.

Подключение к компьютеру

Передача результатов на компьютер: предусмотрена.

Программное обеспечение позволяет выгружать сохранённые измерения для последующего хранения и обработки.

Дисплей

Тип дисплея: графический жидкокристаллический.

На экране отображаются:

• числовой результат;
• режим работы;
• инструкции оператору;
• дата;
• время;
• заряд аккумулятора;
• служебные сообщения.

Управление

Количество кнопок управления на передней панели: 4.

Микропроцессор автоматически контролирует последовательность проведения измерения.

Звуковая сигнализация

Звуковая сигнализация: предусмотрена.

Она информирует оператора об этапах:

• подготовки;
• отбора пробы;
• выполнения анализа;
• завершения измерения.

Автоматическая диагностика

Перед проведением измерения прибор выполняет внутренний контроль работоспособности.

Результат проверки может выводиться в печатном протоколе.

Питание

Тип питания: встроенный перезаряжаемый NiMH-аккумулятор.

Номинальное напряжение аккумулятора: 12 В.

Автономность

Количество измерений без подзарядки аккумулятора: не менее 300.

Зарядка от сети

Подзарядка от сети 220 В: предусмотрена.

В комплект поставки входит соответствующий сетевой адаптер.

Питание от автомобиля

Адаптер подключения к автомобильной сети 12 В: предусмотрен как принадлежность.

Это удобно при мобильной эксплуатации и работе дорожных или транспортных служб.

Рабочая температура

Температура эксплуатации: от −10 до +50 °C.

Это один из наиболее широких рабочих диапазонов среди профессиональных портативных алкотестеров.

Влажность

Относительная влажность: 10–100% без конденсации.

Атмосферное давление

Рабочее атмосферное давление: 84,0–106,7 кПа.

Размеры

Длина анализатора: не более 260 мм.

Ширина: не более 85 мм.

Высота: не более 46 мм.

Масса

Масса анализатора: не более 600 г.

Поверка

Межповерочный интервал: 1 год.

Методика поверки: МП-242-1330-2015.

Интервал работы без корректировки показаний: не менее 12 месяцев.

Медицинское освидетельствование

SAF'IR Evolution относится к профессиональным анализаторам, предназначенным в том числе для применения в сфере медицинского освидетельствования при соблюдении требований действующего законодательства, наличия действующей поверки конкретного экземпляра и остальных требований к соответствующей процедуре.

Регистрация медицинского изделия

Регистрационное удостоверение: ФСЗ 2012/12793.

Наименование медицинского изделия: анализатор паров этанола в выдыхаемом воздухе SAF'IR EVOLUTION с принадлежностями.

Государственный реестр средств измерений

Номер в Государственном реестре средств измерений РФ: 65093-16.

Срок свидетельства об утверждении типа, указанный в реестре: до 09.09.2026.

Для поставок после этой даты необходимо проверять актуальный статус утверждения типа либо документы конкретного поставляемого экземпляра.

Комплект поставки

Анализатор SAF'IR Evolution: 1 шт.

Переносной принтер: 1 шт. в рассматриваемой комплектации.

Одноразовые мундштуки: 6 шт.

Защитный чехол: 1 шт.

Кейс для переноски: 1 шт.

Адаптер подзарядки от сети 220 В, 50 Гц: 1 шт.

Автомобильный адаптер 12 В: поставляется как принадлежность по заказу.

Руководство по эксплуатации: 1 экз.

Методика поверки: 1 экз.

Фактический комплект поставки при заказе необходимо фиксировать в спецификации.

Статус поставки

Наличие: под заказ.

Срок поставки и конфигурация принтера определяются коммерческим предложением и спецификацией заказа.

Преимущества

• инфракрасный оптико-абсорбционный принцип измерения;
• высокая селективность к этанолу;
• отсутствие сменного электрохимического сенсора;
• диапазон измерений до 2,00 мг/л;
• диапазон показаний до 5,00 мг/л;
• абсолютная погрешность ±0,02 мг/л в основном диапазоне при нормальной температуре;
• относительная погрешность ±5% в верхнем диапазоне;
• встроенная память минимум на 3200 измерений;
• встроенный GPS;
• фиксация координат теста;
• переносной принтер;
• Bluetooth-печать;
• подробный печатный протокол;
• автоматический отбор пробы;
• пассивный режим;
• термостатирование газового тракта;
• встроенная самодиагностика;
• подключение к компьютеру;
• аккумуляторное питание;
• не менее 300 измерений без подзарядки;
• питание от автомобильной сети через адаптер;
• эксплуатация при температуре от −10 до +50 °C;
• регистрация в качестве медицинского изделия;
• включение в Государственный реестр средств измерений РФ;
• производство в Канаде.
