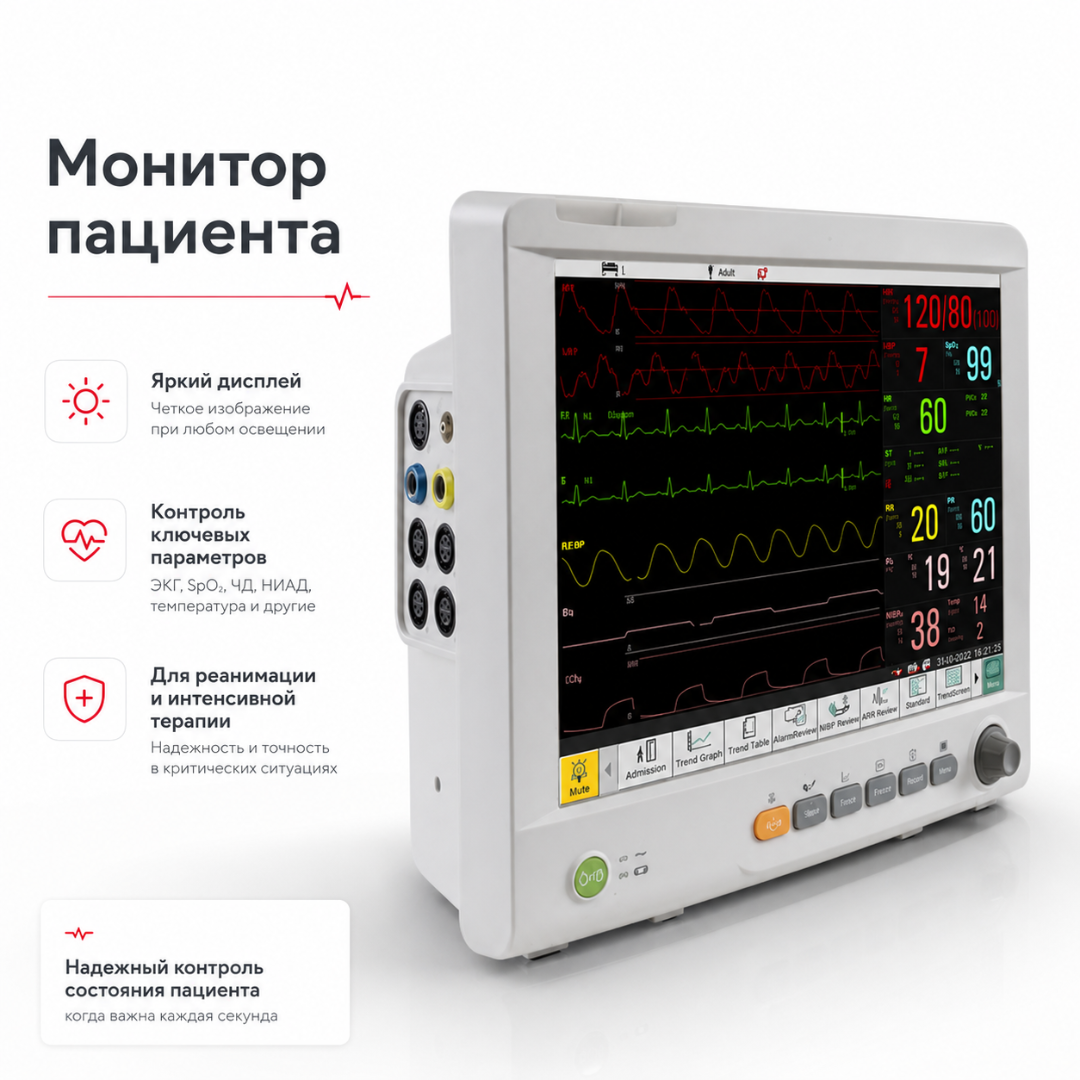

Монитор пациента Edan iM80

Edan iM80 — старший многопараметрический монитор пациента серии iM для расширенного прикроватного наблюдения в ОРИТ, ICU, операционных, PACU, послеоперационных палатах, приёмных отделениях и палатах интенсивного наблюдения.

Модель выбирают там, где нужен крупный экран, широкий набор параметров, удобное отображение кривых, работа с центральной станцией и возможность расширения под анестезиологию, критическую терапию и операционный блок.

Что контролирует

В стандартной конфигурации iM80 контролирует ЭКГ 3/5 отведений, ЧСС, дыхание, EDAN SpO₂, EDAN NIBP, частоту пульса и 2 канала температуры.

По комплектации монитор может поддерживать 12-канальную ЭКГ, Nellcor OxiMax SpO₂, SunTech NIBP, 4 канала ИАД с поддержкой ICP, сердечный выброс C.O., Respironics CO₂, EDAN G2 CO₂, MASIMO AG/O₂ и Dräger AG/O₂.

Где особенно полезен

В ОРИТ и ICU iM80 используется для наблюдения пациентов с тяжёлым состоянием, нестабильной гемодинамикой, дыхательной недостаточностью, послеоперационными рисками и необходимостью длительного мониторинга.

В операционной и анестезиологии монитор полезен за счёт крупного экрана, капнографии, мультигазового анализа, CO₂, анестезиологических газов, 4-канального ИАД и сердечного выброса по комплектации.

В PACU и послеоперационных палатах iM80 помогает отслеживать ЭКГ, SpO₂, дыхание, давление, температуру, CO₂ и динамику восстановления пациента после наркоза.

Преимущество iM80

Главное отличие Edan iM80 от iM50/iM60/iM70 — экран 15″ с разрешением 1024×768 и отображением до 13 кривых.

Такой формат лучше подходит для реанимационных постов, операционных и палат интенсивного наблюдения: врач и медсестра видят больше данных одновременно, без постоянного переключения экранов.

Экран и отображение данных

Монитор оснащён цветным сенсорным TFT-дисплеем 15″. Поддерживаются стандартный экран, крупные цифры, Vital Display, Trend View, OxyCRG, Bed View и ночной режим.

Крупный экран особенно важен при расширенном мониторинге: одновременно отображаются кривые, числовые показатели, тревоги, тренды, ЭКГ и дыхательные параметры.

ЭКГ и кардиомониторинг

Edan iM80 поддерживает ЭКГ 3, 5 и 12 отведений по комплектации. Для 12-канального режима доступны отведения I, II, III, aVR, aVL, aVF, V1–V6.

Монитор выполняет ST-анализ, анализ аритмий, детекцию кардиостимулятора и контроль ЧСС. Это важно при кардиологических рисках, ишемических изменениях, нарушениях ритма, послеоперационной нестабильности и критических состояниях.

12-канальная диагностика

По комплектации iM80 поддерживает SEMIP 12-lead diagnosis algorithm с расширенным анализом ЭКГ.

Это делает монитор полезным не только для наблюдения, но и для более глубокой оценки кардиологических изменений у пациентов в ОРИТ, приёмном отделении, операционной и послеоперационной зоне.

Дыхание и OxyCRG

Дыхание измеряется импедансным методом. Монитор отображает частоту дыхания, респираторную кривую и поддерживает тревогу апноэ.

OxyCRG помогает оценивать взаимосвязь дыхания, ЧСС и SpO₂. Этот режим особенно полезен при наблюдении детей, новорождённых, послеоперационных пациентов и пациентов с дыхательной нестабильностью.

SpO₂ и пульсоксиметрия

В стандартной конфигурации применяется EDAN SpO₂. По комплектации доступна Nellcor OxiMax SpO₂.

Монитор отображает сатурацию, частоту пульса и индекс перфузии. Для ОРИТ, PACU и операционной это базовый параметр безопасности, особенно при кислородотерапии, ИВЛ, седации, послеоперационном наблюдении и дыхательной недостаточности.

НИАД и SunTech NIBP

В стандартной конфигурации используется EDAN NIBP, по комплектации может применяться SunTech NIBP.

НИАД измеряет систолическое, диастолическое и среднее давление. Доступны ручной, автоматический и непрерывный режимы. Это позволяет настроить мониторинг под палату, операционную, послеоперационное наблюдение или интенсивную терапию.

Температура

Edan iM80 поддерживает 2 канала температуры: T1, T2 и разницу температур TD.

Контроль температуры важен при длительных операциях, интенсивной терапии, инфекционных состояниях, гипотермии, послеоперационном наблюдении и лечении пациентов высокого риска.

ИАД 4 канала

В отличие от младших моделей серии, iM80 может поддерживать до 4 каналов инвазивного давления по комплектации.

Это важно для ОРИТ, операционных и критической терапии, где требуется прямое измерение артериального, венозного, лёгочного или внутричерепного давления. Поддержка ICP делает модель актуальной для нейрореанимации и сложных интенсивных пациентов.

CO₂ и капнография

Для iM80 доступны EDAN G2 CO₂ sidestream и Respironics CO₂ mainstream/sidestream.

Капнография важна при интубации, ИВЛ, седации, послеоперационном наблюдении и анестезии. Она помогает оценивать EtCO₂, FiCO₂, частоту дыхания по газу и качество вентиляции.

Мультигазовый анализ AG/O₂

По комплектации iM80 поддерживает MASIMO AG/O₂ и Dräger AG/O₂ для контроля CO₂, O₂, N₂O и ингаляционных анестетиков: Halothane, Isoflurane, Enflurane, Sevoflurane, Desflurane.

Для операционного блока это важное расширение: анестезиолог получает контроль дыхательной смеси, анестезиологических газов, MAC и вентиляционного статуса пациента.

Сердечный выброс C.O.

По комплектации монитор поддерживает измерение сердечного выброса методом термодилюции.

Этот параметр важен в критической терапии, кардиореанимации, операционных и ОРИТ, когда стандартных показателей давления недостаточно для оценки гемодинамики пациента.

Тренды и память

iM80 сохраняет графические и табличные тренды, события тревог, события аритмий, измерения НИАД, 12-канальные диагностические записи и полноформатные кривые по доступной конфигурации.

Full disclosure до 48 часов помогает анализировать состояние пациента не только по текущим цифрам, но и по полной динамике кривых.

Тревоги и безопасность

Монитор поддерживает тревоги по параметрам, аритмиям, апноэ и событиям. Есть световая и звуковая индикация, защита от дефибрилляции, синхронизация дефибриллятора, Nurse Call и защита от электрохирургических помех.

Это важно для операционных, PACU, ОРИТ и отделений, где персонал должен быстро реагировать на ухудшение состояния пациента.

Подключение и рабочее место

Edan iM80 поддерживает VGA-выход, аналоговый выход, USB, LAN, опциональный Wi-Fi, Nurse Call и двустороннюю связь с центральной станцией MFM-CMS.

Монитор можно использовать как отдельное прикроватное устройство или включать в общий контур наблюдения отделения, где данные пациента доступны на посту.

Мобильность и размещение

Несмотря на крупный экран, iM80 остаётся переносным монитором. Вес стандартной конфигурации без аккумулятора — менее 7 кг.

Монитор можно размещать на стойке, стеновом креплении, медицинской тележке или использовать рядом с операционным столом и реанимационной койкой.

Для кого подходит

Edan iM80 подходит медицинским организациям, которым нужен старший многопараметрический монитор пациента с экраном 15″, ЭКГ, SpO₂, НИАД, дыханием, температурой, тревогами, трендами, full disclosure, центральной станцией и возможностью расширения CO₂, ИАД, C.O. и AG/O₂.

Это практичная позиция для оснащения ОРИТ, ICU, операционных, PACU, послеоперационных палат, палат интенсивного наблюдения, анестезиологии, кардиореанимации и нейрореанимации.
