Информация о товаре

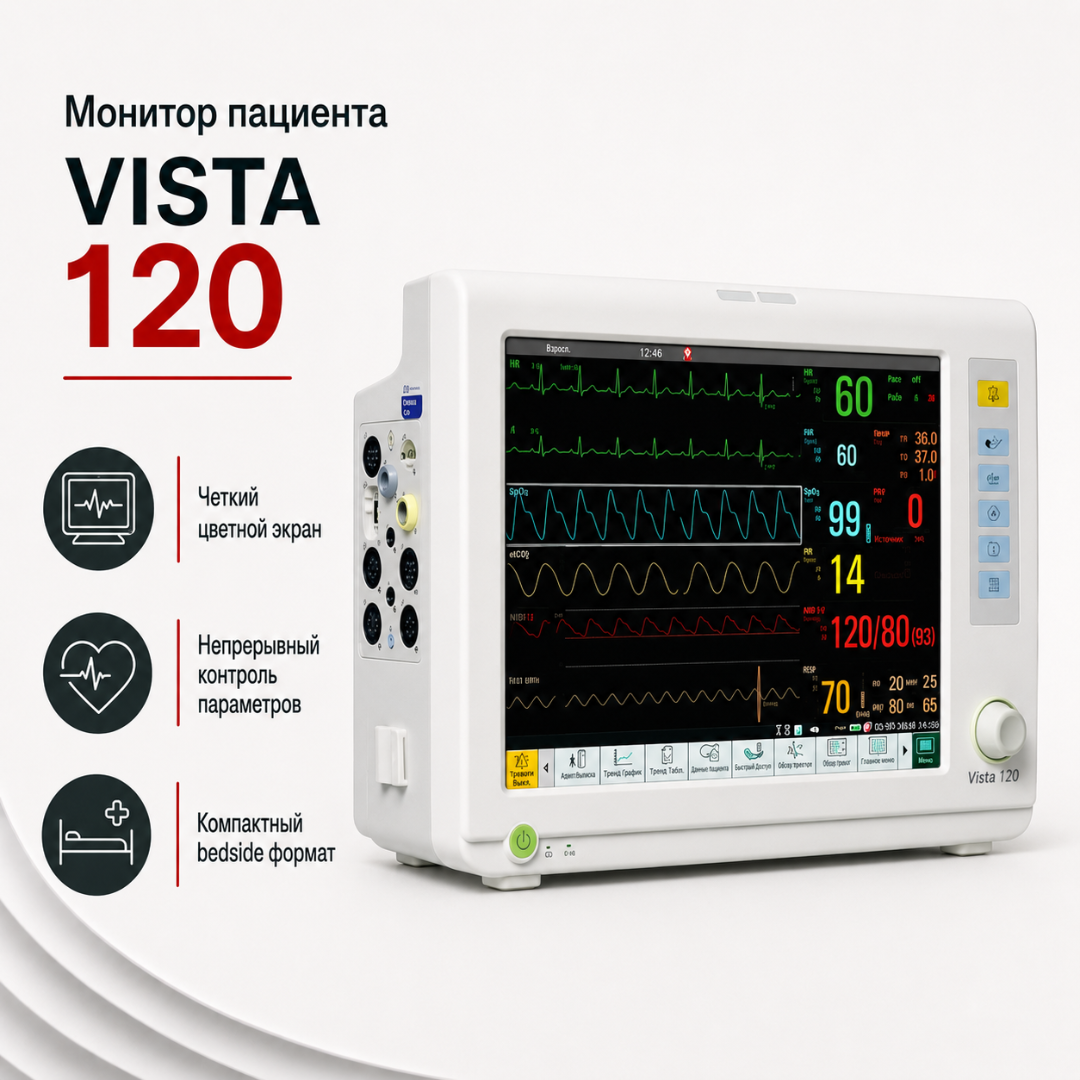

Vista 120 — многопараметрический прикроватный монитор для непрерывного наблюдения за состоянием взрослых, детей и новорождённых. Модель применяется в операционных, отделениях реанимации и интенсивной терапии, палатах пробуждения, приёмных отделениях, неонатологии и других подразделениях стационара.
Основные возможности
- Цветной сенсорный TFT-экран с диагональю 15 дюймов.
- Разрешение дисплея 1024 × 768 пикселей.
- Одновременное отображение до 13 физиологических кривых.
- Настраиваемое расположение числовых показателей и кривых.
- Регистрация ЭКГ с использованием кабелей на 3 или 5 электродов.
- Измерение частоты сердечных сокращений и анализ аритмий.
- Анализ отклонения сегмента ST.
- Импедансное измерение частоты дыхания.
- Настраиваемая тревога при обнаружении апноэ.
- Измерение насыщения крови кислородом SpO₂ и частоты пульса.
- Поддержка фирменной технологии SpO₂ или Nellcor — в зависимости от исполнения.
- Ручное, автоматическое, непрерывное и последовательное измерение НИАД.
- Одновременное подключение двух температурных датчиков.
- До трёх каналов инвазивного артериального давления в соответствующей комплектации.
- Измерение сердечного выброса методом термодилюции.
- Капнография etCO₂ с прямым или боковым отбором пробы.
- Подключение модулей измерения анестезиологических газов Dräger Scio.
- Поддержка измерения биспектрального индекса BISx.
- Визуальная и звуковая сигнализация при выходе параметров за установленные пределы.
- Просмотр графических и табличных трендов.
- Хранение результатов НИАД, тревог и событий аритмии.
- Полноформатная запись физиологических кривых.
- Установка встроенного терморегистратора в соответствующем исполнении.
- Работа от сети и опционального литий-ионного аккумулятора.
- Подключение к проводной или беспроводной сети.
- Интеграция с системой центрального мониторинга Vista.
- Передача данных в медицинскую информационную систему по протоколу HL7.
- Подключение к совместимым аппаратам ИВЛ и наркозно-дыхательным аппаратам Dräger по Medibus/Medibus.X.
Преимущества для медицинской организации
- Универсальное применение. Один монитор можно использовать для взрослых, педиатрических и неонатальных пациентов.
- Масштабируемая конфигурация. Набор измеряемых параметров подбирается под клиническое отделение и бюджет закупки.
- Информативный экран. До 13 кривых позволяют одновременно контролировать основные показатели пациента.
- Централизованное наблюдение. Подключение к Vista 120 CMS упрощает контроль нескольких коек с одного рабочего места.
- Интеграция оборудования. Монитор может принимать данные от совместимых аппаратов ИВЛ и наркозных аппаратов Dräger.
- Снижение ручного ввода. Поддержка HL7 позволяет передавать данные в информационную систему медицинской организации.
- Поддержка анестезиологии. Доступны BISx, капнография, сердечный выброс и подключение модулей анестезиологических газов.
- Хранение клинических данных. Тренды, результаты НИАД, тревоги и аритмии доступны для последующего анализа.
- Автономная работа. Аккумулятор позволяет продолжать мониторинг при отключении сети и перемещении пациента.
- Унификация оснащения. Модель подходит для комплексного оснащения операционных, ОРИТ и палат интенсивной терапии.
Контролируемые параметры
В стандартном или базовом исполнении:
- ЭКГ;
- частота сердечных сокращений;
- частота дыхания;
- SpO₂;
- частота пульса;
- неинвазивное артериальное давление;
- два канала температуры.
В расширенном исполнении:
- до трёх каналов ИАД;
- сердечный выброс;
- etCO₂ и частота дыхания по дыхательным путям;
- анестезиологические газы;
- BISx и дополнительные показатели ЭЭГ.
Применение
Vista 120 подходит для оснащения:
- отделений реанимации и интенсивной терапии;
- операционных блоков;
- анестезиологических рабочих мест;
- палат пробуждения;
- приёмных и противошоковых отделений;
- палат интенсивного наблюдения;
- хирургических отделений;
- кардиологических отделений;
- перинатальных центров;
- отделений неонатологии;
- детских стационаров;
- частных и государственных медицинских организаций.
Комплектация
Базовый состав поставки определяется зарегистрированным исполнением и спецификацией заказа. В комплект могут входить:
- основной монитор Vista 120;
- кабель электропитания;
- аккумуляторная батарея;
- ЭКГ-кабель и кабель пациента;
- электроды;
- датчик SpO₂;
- манжета НИАД и соединительный шланг;
- температурные датчики;
- принадлежности для ИАД;
- модуль или датчик CO₂;
- принадлежности для измерения сердечного выброса;
- BISx-модуль и датчики;
- модуль анестезиологических газов Scio;
- встроенный терморегистратор;
- термобумага;
- сетевой или беспроводной модуль;
- крепление на стену, стойку или тележку;
- эксплуатационная документация.
Точный состав комплекта, технология SpO₂, наличие ИАД, CO₂, сердечного выброса, BISx, аккумулятора, регистратора и сетевых интерфейсов фиксируются в коммерческом предложении.
Тип: многопараметрический прикроватный монитор пациента
Модель: Vista 120
Категории пациентов: взрослые, дети, новорождённые
Режим работы: непрерывный
Дисплей: цветной сенсорный TFT
Диагональ дисплея: 380 мм, 15 дюймов
Разрешение дисплея: 1024 × 768 пикселей
Максимальное количество отображаемых кривых: 13
Управление: сенсорный экран, функциональные клавиши, поворотный регулятор
Световые индикаторы: питание, зарядка, два индикатора тревоги
Основные параметры: ЭКГ, ЧСС, дыхание, SpO₂, пульс, НИАД, два канала температуры
Расширенные параметры: ИАД, сердечный выброс, etCO₂, анестезиологические газы, BISx
Набор параметров: зависит от исполнения и установленных модулей
ЭКГ-кабели: на 3 или 5 электродов
Отведения при кабеле на 3 электрода: I, II, III
Отведения при кабеле на 5 электродов: I, II, III, aVR, aVL, aVF, V
Максимальное количество одновременно отображаемых кривых ЭКГ: до 7
Обозначение отведений: AHA или IEC
Режимы фильтрации ЭКГ: диагностический, мониторный, хирургический
Полоса пропускания в диагностическом режиме: 0,05–150 Гц
Полоса пропускания в мониторном режиме: 0,5–40 Гц
Полоса пропускания в хирургическом режиме: 1–20 Гц
Скорость развёртки: 6,25; 12,5; 25; 50 мм/с
Диапазон ЧСС для взрослых: 15–300 уд/мин
Диапазон ЧСС для детей и новорождённых: 15–350 уд/мин
Разрешение ЧСС: 1 уд/мин
Точность ЧСС: ±1 % или ±1 уд/мин — выбирается большее значение
Анализ аритмии: предусмотрен
Анализируемые события: асистолия, фибрилляция или тахикардия желудочков, парные ЖЭ, серии ЖЭ, бигеминия, тригеминия, R на T, тахикардия, брадикардия, нерегулярный ритм, нарушения работы электрокардиостимулятора и другие события
Диапазон анализа сегмента ST: от −2,0 до +2,0 мВ
Разрешение ST: 0,01 мВ
Защита от воздействия дефибриллятора: предусмотрена
Метод измерения дыхания: импедансный
Диапазон частоты дыхания для взрослых: 0–120 дыханий/мин
Диапазон частоты дыхания для детей и новорождённых: 0–150 дыханий/мин
Разрешение частоты дыхания: 1 дыхание/мин
Точность в диапазоне от 6 дыханий/мин: ±2 дыхания/мин
Настройка задержки тревоги апноэ: 10, 15, 20, 25, 30, 35 или 40 секунд
Метод измерения НИАД: осциллометрический
Режимы НИАД: ручной, автоматический, непрерывный, последовательный
Автоматические интервалы НИАД: от 1 до 480 минут
Продолжительность непрерывного режима: 5 минут
Измеряемые показатели НИАД: систолическое, диастолическое и среднее давление, пульс
Диапазон систолического давления для взрослых: 40–270 мм рт. ст.
Диапазон диастолического давления для взрослых: 10–215 мм рт. ст.
Диапазон среднего давления для взрослых: 20–235 мм рт. ст.
Диапазон систолического давления для детей: 40–230 мм рт. ст.
Диапазон диастолического давления для детей: 10–180 мм рт. ст.
Диапазон среднего давления для детей: 20–195 мм рт. ст.
Диапазон систолического давления для новорождённых: 40–135 мм рт. ст.
Диапазон диастолического давления для новорождённых: 10–100 мм рт. ст.
Диапазон среднего давления для новорождённых: 20–110 мм рт. ст.
Разрешение НИАД: 1 мм рт. ст.
Максимальная средняя погрешность НИАД: ±5 мм рт. ст.
Максимальное стандартное отклонение НИАД: 8 мм рт. ст.
Типовая продолжительность измерения: 20–35 секунд
Технология SpO₂: фирменная или Nellcor, зависит от исполнения
Диапазон измерения SpO₂: до 100 %
Разрешение SpO₂: 1 %
Точность фирменного канала для взрослых и детей в диапазоне 70–100 %: ±2 %
Точность для новорождённых в диапазоне 70–100 %: ±3 %
Диапазон частоты пульса: зависит от установленного канала SpO₂
Разрешение пульса: 1 уд/мин
Количество каналов температуры: 2
Типы датчиков температуры: YSI 2.252K, YSI 10K
Диапазон температуры: 0–50 °C
Разрешение температуры: 0,1 °C
Точность электронного блока без датчика: ±0,1 °C
Период обновления: 1–2 секунды
Количество каналов ИАД: до 3
Точность ИАД без учёта датчика: ±2 % или ±1 мм рт. ст. — выбирается большее значение
Разрешение ИАД: 1 мм рт. ст.
Диапазон артериального давления Art: 0–300 мм рт. ст.
Диапазон давления в лёгочной артерии PA: от −6 до +120 мм рт. ст.
Диапазон CVP, RAP, LAP и ICP: от −10 до +40 мм рт. ст.
Диапазон универсальных каналов P1 и P2: от −50 до +300 мм рт. ст.
Методы капнографии: прямой поток или боковой отбор пробы
Измеряемые параметры CO₂: etCO₂, FiCO₂, частота дыхания AwRR
Категории пациентов для CO₂: взрослые, дети, новорождённые
Максимальный диапазон etCO₂: до 150 мм рт. ст., зависит от применяемого модуля
Максимальная частота дыхания по CO₂: до 150 дыханий/мин
Разрешение etCO₂: 1 мм рт. ст.
Настраиваемая тревога апноэ: предусмотрена
Метод измерения сердечного выброса: термодилюция
Измеряемые показатели: C.O., температура крови TB, температура инжектата TI
Диапазон сердечного выброса: 0,1–20 л/мин
Разрешение сердечного выброса: 0,1 л/мин
Точность сердечного выброса: ±5 % или ±0,2 л/мин — выбирается большее значение
Метод BIS: биспектральный индекс и спектральный анализ мощности ЭЭГ
Диапазон BIS: 0–100
Дополнительные показатели: SQI, SR, EMG, SEF, TP, BC
Диапазон SQI: 0–100 %
Диапазон SR: 0–100 %
Диапазон EMG: 30–80 дБ
Диапазон SEF: 0,5–30 Гц
Диапазон тревог BIS: 0–100
Краткосрочные тренды: до 1 часа с разрешением 1 секунда
Долгосрочные тренды: до 150 часов с разрешением 1 минута
Хранение результатов НИАД: до 1200 измерений
Хранение событий тревоги: до 200 событий
Хранение событий аритмии: до 200 событий
Полноформатная запись кривых: до 96 часов в соответствующей конфигурации
Проводная сеть: предусмотрена
Беспроводная сеть: зависит от исполнения и региона поставки
Стандарт беспроводной сети: IEEE 802.11b/g/n
Частотный диапазон Wi-Fi: 2,4 ГГц
Протокол подключения оборудования: Medibus/Medibus.X
Интеграция с медицинской информационной системой: HL7
Совместимость с центральным мониторингом: Vista 120 CMS
Максимальное количество пациентов в системе Vista 120 CMS: до 64
Подключаемые терапевтические устройства: совместимые аппараты ИВЛ и наркозно-дыхательные аппараты Dräger
Встроенный терморегистратор: зависит от исполнения
Ширина записи: 48 мм
Ширина термобумаги: 50 мм
Скорость печати: 12,5; 25; 50 мм/с
Количество печатаемых кривых: до 3
Аккумулятор: литий-ионный, опция
Количество аккумуляторов: 1
Ёмкость аккумулятора: 5000 мА·ч
Время автономной работы: не менее 300 минут при установленных производителем условиях испытания
Время полной зарядки: не более 390 минут
Время зарядки до 90 %: не более 351 минуты
Электропитание: 100–240 В переменного тока
Частота сети: 50/60 Гц
Потребляемый ток: 1,4–0,7 А
Класс электрозащиты: I, оборудование с внутренним источником питания
Рабочие части типа CF: ЭКГ, дыхание, температура, ИАД, сердечный выброс
Рабочие части типа BF: SpO₂, НИАД, CO₂, анестезиологические газы, BIS
Защита корпуса от проникновения жидкости: IPX1
Габариты (В × Ш × Г): 408 × 316 × 157 мм
Масса: менее 7 кг
Рабочая температура: от +15 до +27 °C
Температура транспортирования и хранения: от −10 до +40 °C
Рабочая относительная влажность: 30–70 %, без конденсации
Относительная влажность при транспортировании и хранении: 5–70 %, без конденсации
Рабочее атмосферное давление: 70–101 кПа
Атмосферное давление при транспортировании и хранении: 50–105 кПа
Соответствие стандартам: IEC 60601-1, IEC 60601-1-2, IEC 60601-2-49
Регистрационное удостоверение: РЗН 2021/16111 от 17.12.2021
Срок действия регистрационного удостоверения: бессрочно
Зарегистрированные модели: Vista 120 и Vista 120S
Комплектация: зависит от модели, исполнения, измерительных каналов, модулей и принадлежностей.
