Алкотестер Динго В-03

Назначение

Динго В-03 предназначен для оперативного предварительного контроля наличия паров этанола в выдыхаемом воздухе персонала.

Прибор ориентирован прежде всего на применение:



• на проходных предприятий;
• на контрольно-пропускных пунктах;
• в составе СКУД;
• возле турникетов;
• на производственных объектах;
• на промышленных предприятиях;
• в складских и логистических комплексах;
• на объектах с большим потоком сотрудников.

Динго В-03 может работать как в составе системы контроля доступа, так и автономно.

Контроль алкоголя и температуры

Отличительной особенностью Динго В-03 является сочетание двух функций:

• анализа паров этанола в выдыхаемом воздухе;
• бесконтактного контроля температуры тестируемого.

В корпус встроен инфракрасный бесконтактный термометр.

Контроль температуры выполняется одновременно с процедурой алкотестирования, что позволяет объединить две операции в одной точке прохода персонала.

Электрохимический сенсор

Для определения паров этанола применяется электрохимический сенсор.

Электрохимическая технология отличается высокой селективностью к этанолу и используется в профессиональном оборудовании для контроля выдыхаемого воздуха.

Измерительный модуль рассчитан на интенсивную эксплуатацию на проходной с большим количеством последовательных тестов.

Диапазон показаний

Диапазон показаний концентрации паров этанола: от 0,000 до 2,500 мг/л.

Диапазон позволяет фиксировать как отсутствие определяемого этанола, так и высокие значения его концентрации в пробе выдыхаемого воздуха.

Погрешность

Для заявленных характеристик прибора указываются пределы допускаемой погрешности: ±0,05 мг/л — в диапазоне 0,00–0,50 мг/л; ±10% — при концентрации свыше 0,50 мг/л.

Высокая пропускная способность

Динго В-03 рассчитан на эксплуатацию в условиях интенсивного потока персонала.

Максимальная производительность: до 12 тестов в минуту.

По быстродействию В-03 превосходит предыдущие модели серии для проходных и подходит для объектов, где необходимо проверять значительное количество сотрудников за короткий промежуток времени.

Работа во время пересменки

Высокая производительность особенно важна на предприятиях с фиксированным временем начала смены.

Динго В-03 может применяться при массовом проходе сотрудников:

• утром перед началом работы;
• перед дневной или ночной сменой;
• при посменном производстве;
• при доступе на опасные производственные участки.

При проектировании проходной количество устройств подбирается с учётом фактического количества сотрудников и пиковой интенсивности прохода.

Цветной ЖК-дисплей

Динго В-03 оснащён цветным ЖК-дисплеем.

На экране отображаются:

• подсказки пользователю;
• этап проведения теста;
• результат проверки;
• служебная информация прибора.

Визуальные подсказки упрощают самостоятельное прохождение тестирования сотрудниками.

Подготовка к тестированию

Время подготовки к первому тесту: до 10 секунд.

Это позволяет быстро вводить прибор в рабочий режим перед началом проверки персонала.

Время установки показаний

Время установки показаний после получения необходимой пробы: до 10 секунд.

Фактическая продолжительность рабочего цикла зависит от результата тестирования и состояния измерительного блока.

Мундштук-воронка

Для направленного отбора выдыхаемого воздуха применяется мундштук-воронка.

Он отличается от индивидуальных одноразовых мундштуков, используемых в ручных профессиональных алкотестерах.

Такое решение рассчитано на последовательную проверку большого количества пользователей на проходной.

Контроль выдоха

Приборы профессиональной серии Динго используют систему контроля параметров продувания.

Контролируется достаточность:

• силы выдоха;
• продолжительности выдоха.

Это необходимо для получения требуемой пробы альвеолярного воздуха и исключения некорректного прохождения тестирования.

Работа со СКУД

Динго В-03 предназначен для использования в системах контроля доступа.

Алкотестирование может быть включено в общий алгоритм прохождения сотрудника через контролируемую точку.

Типовой сценарий:

1. сотрудник подходит к точке контроля;
2. система инициирует тестирование;
3. пользователь выполняет выдох;
4. прибор анализирует пробу;
5. одновременно выполняется контроль температуры;
6. формируется результат;
7. система контроля доступа выполняет заданный сценарий.

Конкретный алгоритм зависит от проекта СКУД и используемого оборудования.

Автономная эксплуатация

Помимо интегрированной работы прибор может использоваться автономно.

В этом случае результат отображается непосредственно на экране Динго В-03 без обязательного подключения к централизованной системе контроля доступа.

Это позволяет применять прибор на объектах, где автоматическое управление турникетом не требуется.

Сменный измерительный блок

Одно из важных эксплуатационных преимуществ модели — сменный измерительный блок.

Электрохимический сенсор со временем требует периодического обслуживания и калибровки.

При сменной конструкции измерительный модуль можно заменить на обслуженный или откалиброванный блок без необходимости заменять весь алкотестер.

Это особенно важно на предприятиях, где остановка точки контроля нежелательна.

Межкалибровочный интервал

Для Динго В-03 указывается интервал: 1 год или 50 000 тестов — в зависимости от того, какое условие наступит раньше.

Интенсивность фактической эксплуатации необходимо учитывать при планировании сервисного обслуживания.

До 50 000 тестов между обслуживаниями

Высокий допустимый ресурс между регламентными процедурами позволяет применять прибор на крупных предприятиях.

При установленной производителем периодичности точная дата обслуживания зависит от фактического количества выполненных проверок.

Память результатов

Встроенная память: до 480 измерений.

Память позволяет хранить ограниченное количество предыдущих результатов непосредственно в приборе.

Счётчик тестов

В конструкции предусмотрен счётчик проведённых тестов.

Он используется для контроля нагрузки на измерительный блок и помогает определить приближение очередного регламентного обслуживания.

Рабочие условия

Прибор предназначен преимущественно для эксплуатации в помещениях.

Рабочая температура: от 0 до +40 °C.

Для проходной необходимо обеспечить температурные условия, соответствующие эксплуатационной документации.

Температура хранения

Допустимая температура хранения: от 0 до +50 °C.

При транспортировании и длительном хранении необходимо соблюдать требования производителя к климатическим условиям.

Компактные размеры

Габаритные размеры Динго В-03: 220×120×65 мм.

Масса: 580 г.

Компактный корпус позволяет разместить прибор:

• возле турникета;
• на стойке проходной;
• на специализированном посту контроля;
• в составе комплексной точки доступа.

Металлический корпус

Корпус прибора выполнен из металла и имеет вентиляционные прорези.

Такое конструктивное исполнение рассчитано на стационарное применение в зоне проходной.

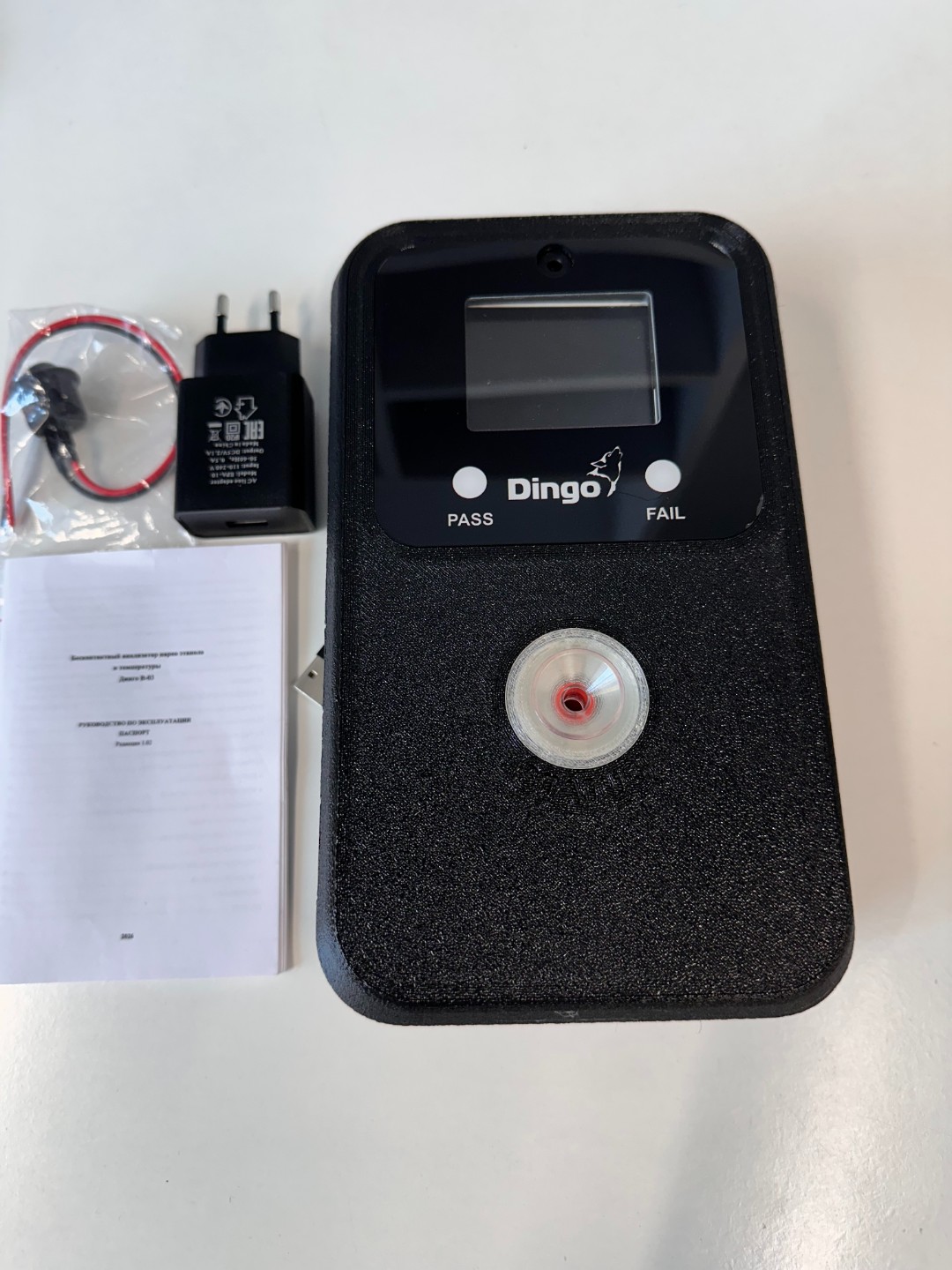

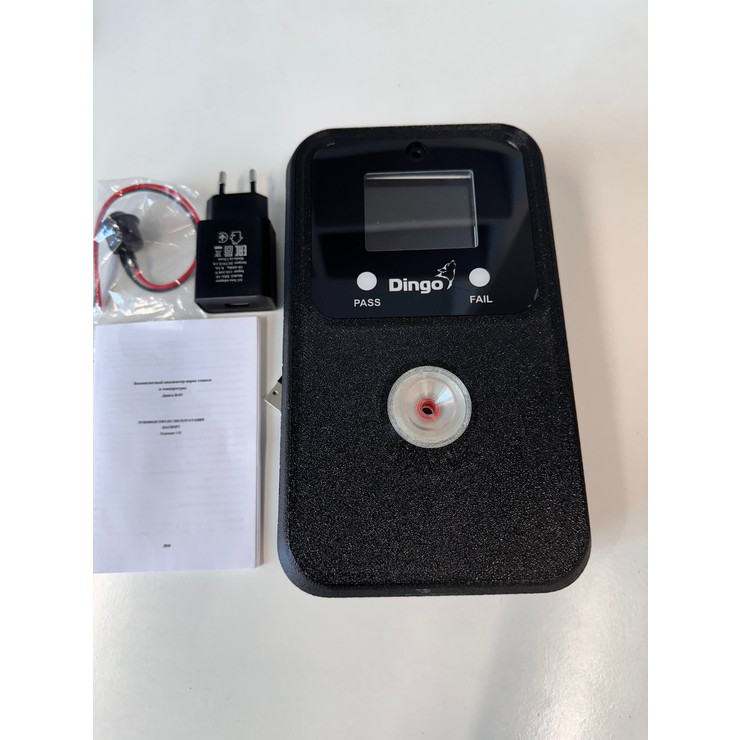

Комплектация

В комплект поставки входят:

• алкотестер Динго В-03;
• мундштук-воронка;
• кабель Type-C;
• внешняя плата включения/выключения с кабелем;
• упаковка;
• руководство по эксплуатации.

Контроль на промышленных предприятиях

Динго В-03 подходит для применения на предприятиях, где состояние сотрудника непосредственно связано с безопасностью технологического процесса.

Это могут быть:

• машиностроительные предприятия;
• металлургические производства;
• химические производства;
• нефтегазовые объекты;
• горнодобывающие предприятия;
• энергетические предприятия;
• транспортные компании;
• логистические комплексы.

Опасные производственные объекты

Предварительный алкоконтроль особенно востребован на предприятиях, где персонал:

• управляет промышленным оборудованием;
• работает с механизмами;
• управляет транспортом;
• обслуживает технологические установки;
• выполняет работы повышенной опасности.

Интеграция проверки в пропускной режим позволяет сделать контроль частью стандартного процесса допуска сотрудников на объект.

Склады и логистика

Динго В-03 может применяться:

• на крупных складах;
• в распределительных центрах;
• в логистических терминалах;
• на объектах с погрузочной техникой;
• в транспортно-складских комплексах.

Высокая скорость проверки особенно актуальна при одновременном начале смены большого числа работников.

Нефтегазовая отрасль

Возможные объекты применения:

• нефтедобывающие предприятия;
• газодобывающие предприятия;
• нефтеперерабатывающие заводы;
• нефтехимические производства;
• сервисные нефтегазовые организации.

Преимущества

• контроль паров этанола;
• одновременный бесконтактный контроль температуры;
• электрохимический сенсор;
• производительность до 12 тестов в минуту;
• цветной ЖК-дисплей;
• подсказки пользователю;
• диапазон показаний до 2,500 мг/л;
• подготовка к первому тесту до 10 секунд;
• возможность автономной работы;
• применение в составе СКУД;
• сменный измерительный блок;
• межкалибровочный интервал до 1 года или 50 000 тестов;
• память на 480 измерений;
• счётчик тестов;
• компактные размеры;
• металлический корпус;
• возможность эксплуатации при интенсивном потоке персонала.
