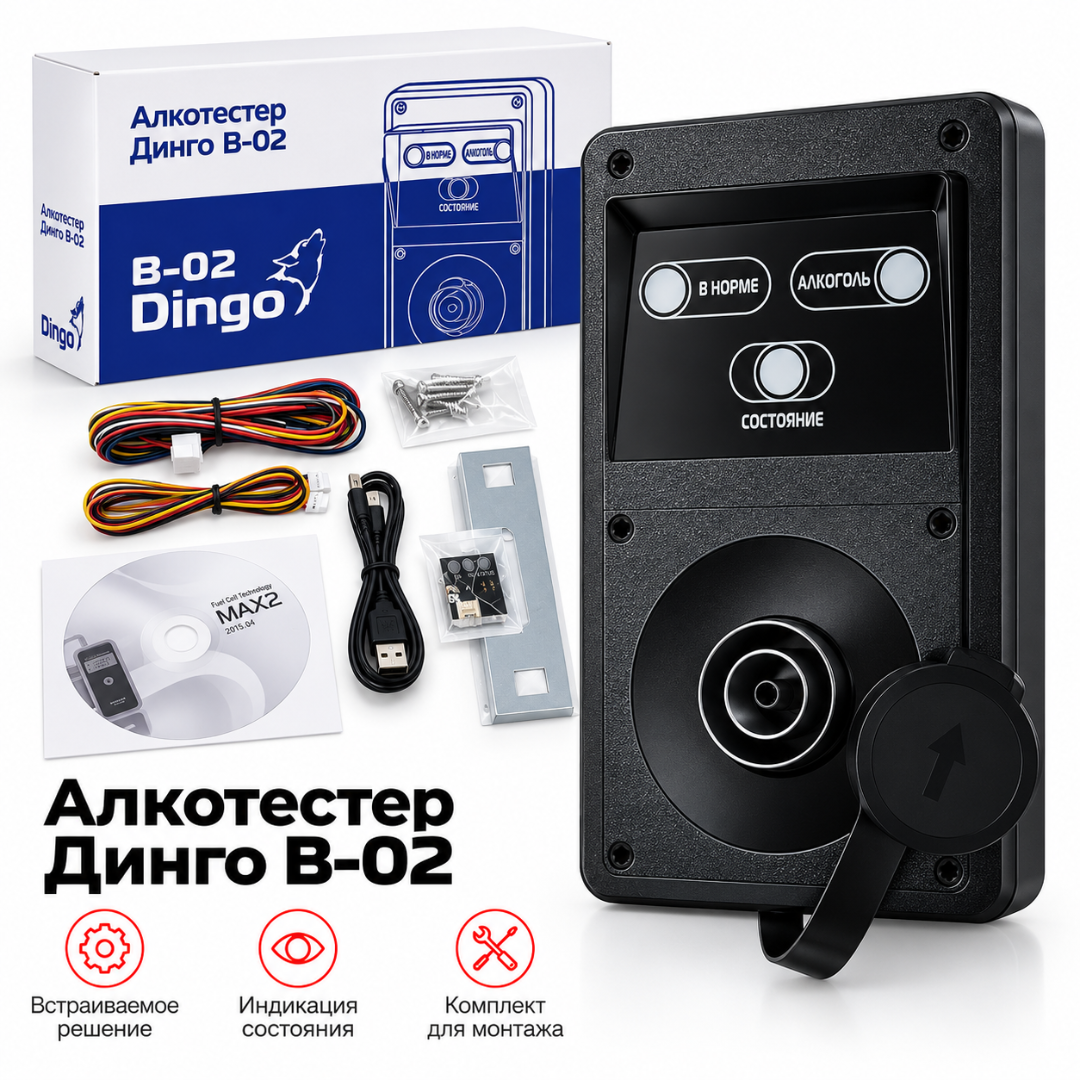

Алкотестер Динго В-02

Назначение

Динго В-02 предназначен для предварительного экспресс-контроля трезвости персонала по наличию паров алкоголя в выдыхаемом воздухе.

Основное место применения — проходные предприятий.

Прибор может работать:

• автономно;
• совместно с турникетом;
• в составе СКУД;
• совместно с внешними контроллерами;
• в составе интегрированной системы безопасности.

Основная задача — автоматически определить результат проверки и сформировать сигнал, который может использоваться системой контроля доступа.

Предварительный характер контроля

Динго В-02 представляет собой индикатор алкоголя для систем контроля доступа.

Прибор не является медицинским изделием.

Полученный результат имеет предварительный характер и при необходимости должен подтверждаться в порядке, установленном для медицинского освидетельствования или другой предусмотренной процедуры.

Поэтому Динго В-02 следует использовать прежде всего как средство автоматизации пропускного режима, а не как замену медицинскому анализатору этанола.

Электрохимический сенсор

В приборе используется электрохимический сенсор.

Электрохимическая технология характеризуется высокой селективностью к этанолу и широко применяется в профессиональных алкотестерах.

Сенсор анализирует пробу выдыхаемого воздуха и формирует сигнал, на основании которого устройство сравнивает результат с установленным пороговым уровнем.

Проверка без мундштука

Тест проводится без индивидуального мундштука.

Пользователь выполняет направленный выдох через рабочую область прибора.

Безмундштучная схема особенно удобна для проходных, поскольку:

• не требует замены мундштука после каждого сотрудника;
• сокращает расход одноразовых принадлежностей;
• ускоряет массовую проверку;
• уменьшает количество ручных действий персонала;
• подходит для последовательного контроля работников.

Контроль выдоха

Прибор контролирует корректность процесса продувания.

Недостаточный по силе или продолжительности поток воздуха распознаётся как некорректный тест.

Это снижает вероятность получения результата при неправильно выполненном выдохе и требует от пользователя провести проверку повторно.

Результаты «В норме» и «Алкоголь»

Для проходной предусмотрена простая двухуровневая индикация.

«В норме» — зелёный светодиод, проход может быть разрешён системой.

«Алкоголь» — красный светодиод, проход может быть запрещён системой.

Такая схема позволяет быстро понять результат теста без необходимости анализировать числовое значение на проходной.

Внутренняя цифровая индикация

Кроме внешней светодиодной сигнализации, устройство предусматривает цифровое отображение результатов на внутреннем дисплее.

Цифровая информация также может использоваться при подключении к компьютеру в предусмотренной конфигурации.

В штатном режиме контроля сотрудников основное значение имеют выходные состояния:

• «В норме»;
• «Алкоголь».

Настройка порога

Порог срабатывания может быть настроен в диапазоне уровней L0.1–L0.9.

Эти уровни соответствуют диапазону: 0,05–0,45 мг/л этанола в выдыхаемом воздухе.

Настройка позволяет адаптировать алгоритм срабатывания под требования конкретной организации.

Изменение установленного уровня должно выполняться компетентным специалистом в соответствии с инструкцией и внутренними правилами эксплуатации оборудования.

Скорость работы

Время анализа зависит от концентрации этанола в пробе.

После чистого выдоха восстановление занимает около: 3 секунд.

При высокой концентрации алкоголя время восстановления может составлять около: 10 секунд.

Максимальная пропускная способность составляет: до 8 тестов в минуту.

Работа в условиях массового прохода

Динго В-02 предназначен для постоянной эксплуатации на проходной.

До 8 тестов в минуту позволяют организовать последовательный контроль персонала при умеренном потоке сотрудников.

Для предприятий с очень большим количеством работников необходимо учитывать фактическую пропускную способность одной точки тестирования и при необходимости устанавливать несколько устройств.

Интеграция со СКУД

Динго В-02 может работать под управлением системы контроля и управления доступом.

СКУД может:

1. активировать процедуру тестирования;
2. ожидать готовности прибора;
3. получить результат теста;
4. передать команду турникету или другому исполнительному устройству.

Алкотестер может использоваться как часть общей автоматизированной процедуры идентификации и допуска сотрудника.

Выход «В норме»

После завершения тестирования и получения результата ниже установленного порога прибор формирует сигнал: «В норме».

Этот выход может применяться внешней системой для реализации сценария разрешения доступа.

Конкретное действие определяется настройками СКУД, а не самим алкотестером.

Выход «Алкоголь»

При результате выше установленного порогового уровня формируется сигнал: «Алкоголь».

СКУД может использовать данный сигнал для:

• запрета прохода;
• формирования события;
• уведомления ответственного сотрудника;
• направления работника на дополнительную проверку.

Другие сигналы управления

В конструкции предусмотрены сигналы для взаимодействия с внешней системой, включая:

• вход состояния двери;
• выход «В норме»;
• выход «Алкоголь»;
• состояние питания;
• сигнал готовности к тесту;
• сигнал окончания тестирования.

Такая архитектура позволяет применять прибор в различных проектах автоматизации проходной.

Автономная работа

Динго В-02 может использоваться не только совместно со СКУД, но и автономно.

В этом режиме тест запускается непосредственно на приборе, а результат определяется по его собственной индикации.

Автономный режим удобен там, где не требуется автоматическое управление турникетом.

Работа с турникетом

При интеграции с турникетом возможен следующий алгоритм:

1. сотрудник идентифицируется;
2. СКУД инициирует проверку;
3. прибор переходит в режим готовности;
4. сотрудник выполняет выдох;
5. выполняется анализ;
6. формируется результат;
7. СКУД разрешает или запрещает проход в соответствии с заданной логикой.

Счётчик тестов

В приборе предусмотрен встроенный счётчик проведённых тестов.

Он позволяет контролировать объём эксплуатации и учитывать количество выполненных измерений.

Счётчик особенно полезен для планирования технического обслуживания сенсорного блока.

Техническое обслуживание сенсора

Для поддержания достоверности результатов производителем предусмотрена периодическая проверка и корректировка показаний.

Рекомендуемый интервал:

не реже одного раза в 6 месяцев или после 10 000 тестов.

Вместо корректировки может применяться замена сенсорного блока на новый предварительно откалиброванный модуль.

Сменный сенсорный блок

Конструкция позволяет заменить электрохимический сенсорный блок.

Это удобно для оборудования, постоянно установленного на проходной, поскольку при необходимости обслуживания чувствительного элемента не требуется заменять весь прибор.

Замена должна выполняться с соблюдением требований эксплуатационной документации.

Рабочая температура

Диапазон температуры эксплуатации: от +5 до +40 °C.

Таким образом, прибор ориентирован прежде всего на использование внутри помещений или в отапливаемых проходных.

Для неотапливаемых КПП с отрицательной температурой требуется предусмотреть соответствующие климатические условия для оборудования.

Электропитание

Питание осуществляется от источника постоянного тока: 12 В, 1,5 А.

При проектировании точки контроля необходимо предусмотреть стабильный источник питания требуемых параметров.

Компактный корпус

Габаритные размеры: 206×108×97 мм.

Масса: 674 г.

Компактность позволяет устанавливать устройство:

• возле турникета;
• на стойке проходной;
• на стене;
• в составе специализированного поста контроля.

Применение на промышленных предприятиях

Динго В-02 подходит для предварительного алкоконтроля работников:

• заводов;
• промышленных предприятий;
• производственных площадок;
• металлургических предприятий;
• машиностроительных предприятий;
• нефтегазовых объектов;
• энергетических компаний;
• складских и логистических комплексов;
• транспортных предприятий.

Производственная безопасность

Контроль трезвости особенно актуален на объектах, где работники:

• управляют производственным оборудованием;
• работают с механизмами;
• управляют транспортом;
• выполняют высотные работы;
• находятся на опасных производственных объектах;
• отвечают за безопасность технологических процессов.

Интеграция алкотестера с СКУД позволяет включить предварительный контроль непосредственно в процедуру допуска на объект.

Преимущества

• стационарное исполнение для проходной;
• работа автономно или со СКУД;
• электрохимический сенсор;
• тест без индивидуального мундштука;
• контроль правильности выдоха;
• два понятных результата для системы доступа;
• выходы «В норме» и «Алкоголь»;
• возможность управления турникетом через СКУД;
• встроенный счётчик тестов;
• возможность подключения к компьютеру;
• сменный сенсорный блок;
• до 8 тестов в минуту;
• компактные размеры;
• питание 12 В;
• возможность использования в различных системах контроля доступа.
