Назначение

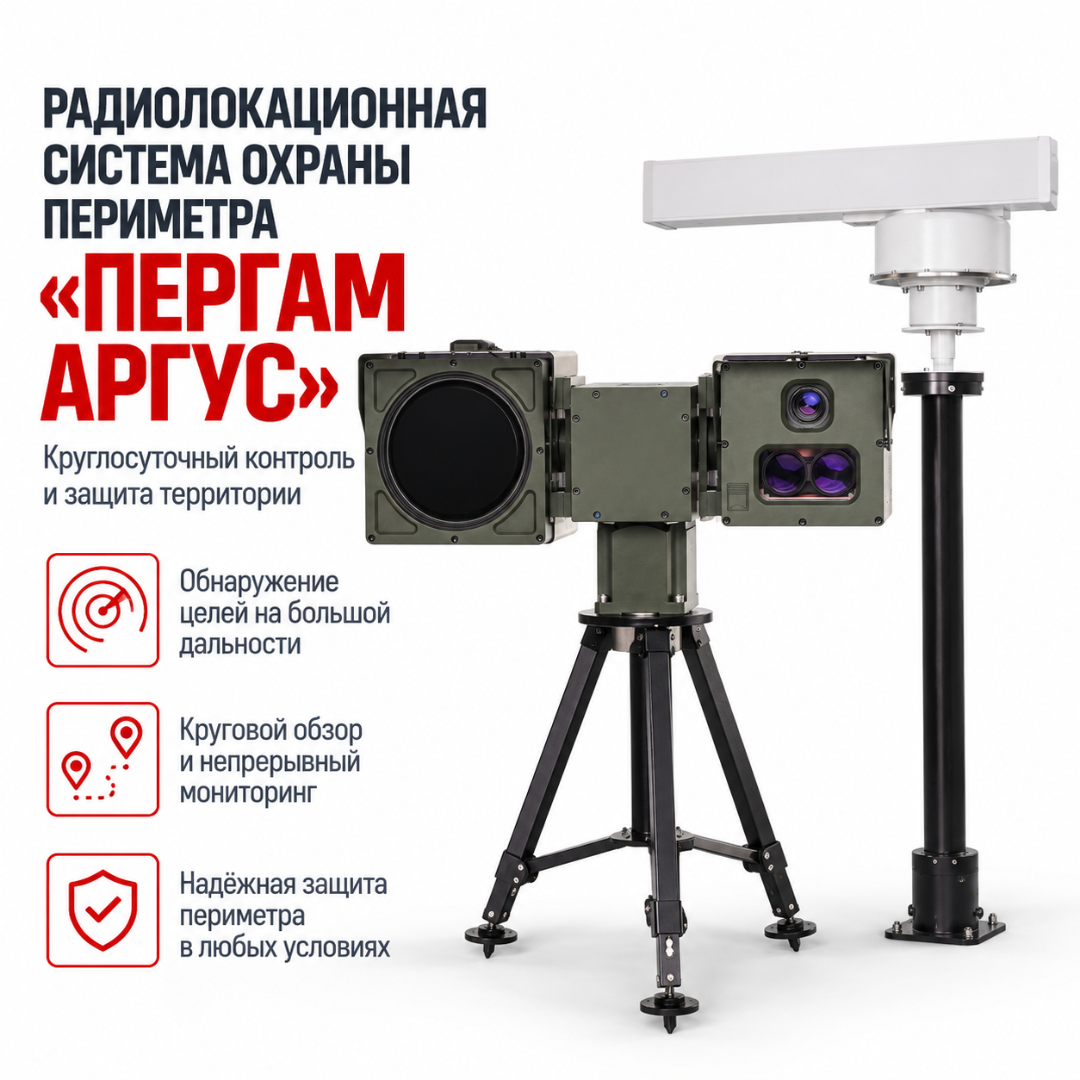

«Пергам Аргус» предназначен для автоматизированного круглосуточного контроля территории и раннего обнаружения движущихся объектов в пределах охраняемого периметра.

Комплекс может использоваться для:

• обнаружения нарушителей;
• обнаружения автомобилей;
• контроля наземных объектов;
• контроля надводных объектов;
• сопровождения движущихся целей;
• автоматического наведения тепловизионной системы;
• отображения координат целей;
• видеоподтверждения тревожных событий;
• архивирования траекторий и видеозаписей.

Радиолокационный канал

Радиолокационная станция выполняет первичное обнаружение движущейся цели.

Для расширенной конфигурации производитель заявляет:

• обнаружение человека — до 2200 м;
• обнаружение автомобиля — до 5000 м.

Для базовой конфигурации РЛС производитель отдельно указывает дальность обнаружения человека:

700 м.

Радар большей дальности устанавливается в соответствии с требованиями конкретного объекта.

Важное различие по дальности 15 км

На странице производителя встречается формулировка об обнаружении нарушителя на расстоянии до 15 км.

Для технической карточки ее необходимо раскрывать корректно.

До 15 км относится к дальности обнаружения человека тепловизионной системой в соответствующей конфигурации.

Радиолокационный канал имеет другие значения:

• человек — до 2200 м;
• автомобиль — до 5000 м.

Поэтому нельзя писать:

«РЛС обнаруживает человека на 15 км».

Радиолокационный диапазон

Рабочая частота РЛС:

9,3–9,5 ГГц.

Рабочий диапазон:

X-диапазон.

Ширина диаграммы направленности:

• по горизонтали — 1°;
• по вертикали — 30°.

Координаты цели

Точность выдачи координат:

до 1,5 м.

После обнаружения система определяет положение цели и отображает ее движение на электронной карте.

Это позволяет оператору видеть:

• местоположение нарушителя;
• направление движения;
• траекторию;
• историю перемещения.

Автоматическое наведение тепловизора

Одна из ключевых функций «Аргус» — автоматическая связка радара и тепловизора.

Алгоритм работы:

1. РЛС обнаруживает движущийся объект.
2. Определяются координаты.
3. Координаты передаются программному обеспечению.
4. Поворотная тепловизионная система автоматически ориентируется на цель.
5. Оператор получает тепловизионное или телевизионное изображение.
6. Траектория и видеоматериалы сохраняются в архиве.

Заявленное время наведения тепловизионного комплекса: 2,5 секунды.

Тепловизионная система

«Аргус» может комплектоваться различными поворотными тепловизионными системами ПЕРГАМ.

Производитель предлагает варианты с тепловизионными матрицами:

• 640 × 480;
• 640 × 512;
• 1024 × 768 пикселей.

В зависимости от выбранного исполнения применяются охлаждаемые либо неохлаждаемые детекторы.

Спектральные диапазоны

Для различных тепловизионных модификаций заявлены:

3–5 мкм

или

7–14 мкм.

Конкретный спектральный диапазон определяется выбранной тепловизионной системой.

Обнаружение человека тепловизором

Максимальная заявленная дальность обнаружения человека тепловизионным каналом:

до 15 км.

Данное значение относится к соответствующей дальнобойной конфигурации тепловизора и не является фиксированным показателем каждой поставки «Аргус».

Поворотная платформа

В зависимости от выбранной тепловизионной системы производителем указываются:

Скорость горизонтального поворота: от 0,03°/с до 80°/с.

Вертикальный сектор: ±35° или ±90°.

Скорость вертикального поворота: до 80°/с.

Точность позиционирования: 1 мрад.

Лазерный дальномер

В качестве опции может применяться лазерный дальномер.

Максимальная заявленная дальность: до 20 км.

Точность: ±5 м.

Наличие дальномера необходимо отдельно фиксировать в спецификации.

Спутниковые координаты

В качестве опции предусматривается спутниковый модуль определения:

• координат системы;
• даты;
• времени.

Цифровой магнитный компас

Опциональный цифровой магнитный компас используется для определения направления наблюдения тепловизионной системы.

Охраняемые и доверенные зоны

Программное обеспечение позволяет создавать на карте отдельные зоны наблюдения.

Можно задать участки:

• в которых любое движение считается тревожным;
• в которых применяются другие алгоритмы;
• которые исключаются из тревожной обработки.

Например, при контроле аэропортовой территории можно выделять зоны вокруг взлетно-посадочной полосы, не формируя тревогу непосредственно на разрешенной полосе движения.

Автоматическая работа

Комплекс рассчитан на автоматизированное круглосуточное наблюдение.

Оператору не требуется постоянно вручную вращать тепловизионную камеру и искать объект.

Радар обеспечивает первичное обнаружение и целеуказание.

Несколько целей

Система предназначена для работы в условиях наличия множества движущихся объектов.

Архитектура позволяет использовать несколько радиолокационных и тепловизионных модулей для крупных и сложных объектов.

Масштабирование

Для увеличения зоны контроля могут использоваться:

• несколько РЛС;
• несколько поворотных тепловизоров;
• распределенные точки наблюдения.

Это позволяет учитывать:

• рельеф;
• здания;
• растительность;
• форму периметра;
• требуемые дальности обнаружения.

Архив событий

Автоматически могут сохраняться:

• траектории целей;
• видеозаписи;
• изображения;
• координаты;
• тревожные события.

Записанные события можно использовать для последующего анализа.

Работа ночью

Тепловизионный канал не требует обычного видимого освещения.

Это обеспечивает круглосуточное наблюдение за периметром в том числе в полной темноте.

Эксплуатация в сложных погодных условиях

Рабочий температурный диапазон комплекса: −40…+55 °C.

Степень защиты: IP65.

Допустимая скорость ветра для РЛС: до 50 м/с.

Нефтегазовые объекты

«Пергам Аргус» может применяться для охраны:

• нефтеперерабатывающих заводов;
• нефтебаз;
• резервуарных парков;
• газовых предприятий;
• крупных добывающих объектов;
• технологических площадок.

Энергетика

Производитель позиционирует систему для:

• электростанций;
• объектов электросетевой инфраструктуры;
• особо важных энергетических объектов;
• атомных электростанций.

Порты и акватории

Радар способен обнаруживать и сопровождать объекты не только на суше, но и на воде.

Это позволяет применять комплекс:

• в морских портах;
• на речных объектах;
• для мониторинга акваторий;
• для охраны прибрежной инфраструктуры.

Железнодорожная инфраструктура

В числе заявленных областей применения:

• железнодорожные станции;
• железнодорожные пути;
• крупные транспортные узлы;
• логистические объекты.

Преимущества

• РЛС + тепловизор + телевизионная камера.
• Круглосуточный автоматический мониторинг.
• Обнаружение человека РЛС до 2,2 км.
• Обнаружение автомобиля РЛС до 5 км.
• Тепловизионное обнаружение человека до 15 км в соответствующей конфигурации.
• Точность определения координат до 1,5 м.
• Автоматическое наведение тепловизора.
• Наведение примерно за 2,5 секунды.
• Автоматическое сопровождение цели.
• Координаты и траектория на карте.
• Настраиваемые зоны наблюдения.
• Архивация видео и траекторий.
• Несколько вариантов тепловизоров.
• Возможность лазерного дальномера.
• Возможность нескольких РЛС и тепловизоров.
• Работа от −40 до +55 °C.
• Степень защиты IP65.
• Российское производство.
• Масштабирование под крупные территории.

Подходит для

• промышленных предприятий;
• режимных объектов;
• объектов критической инфраструктуры;
• нефтегазовых предприятий;
• нефтеперерабатывающих заводов;
• нефтебаз;
• энергетических объектов;
• электростанций;
• АЭС;
• аэропортов;
• аэродромов;
• морских портов;
• акваторий;
• железнодорожных станций;
• железнодорожных путей;
• логистических комплексов;
• крупных складских территорий;
• космодромов;
• государственных границ;
• особо важных объектов.
