Назначение

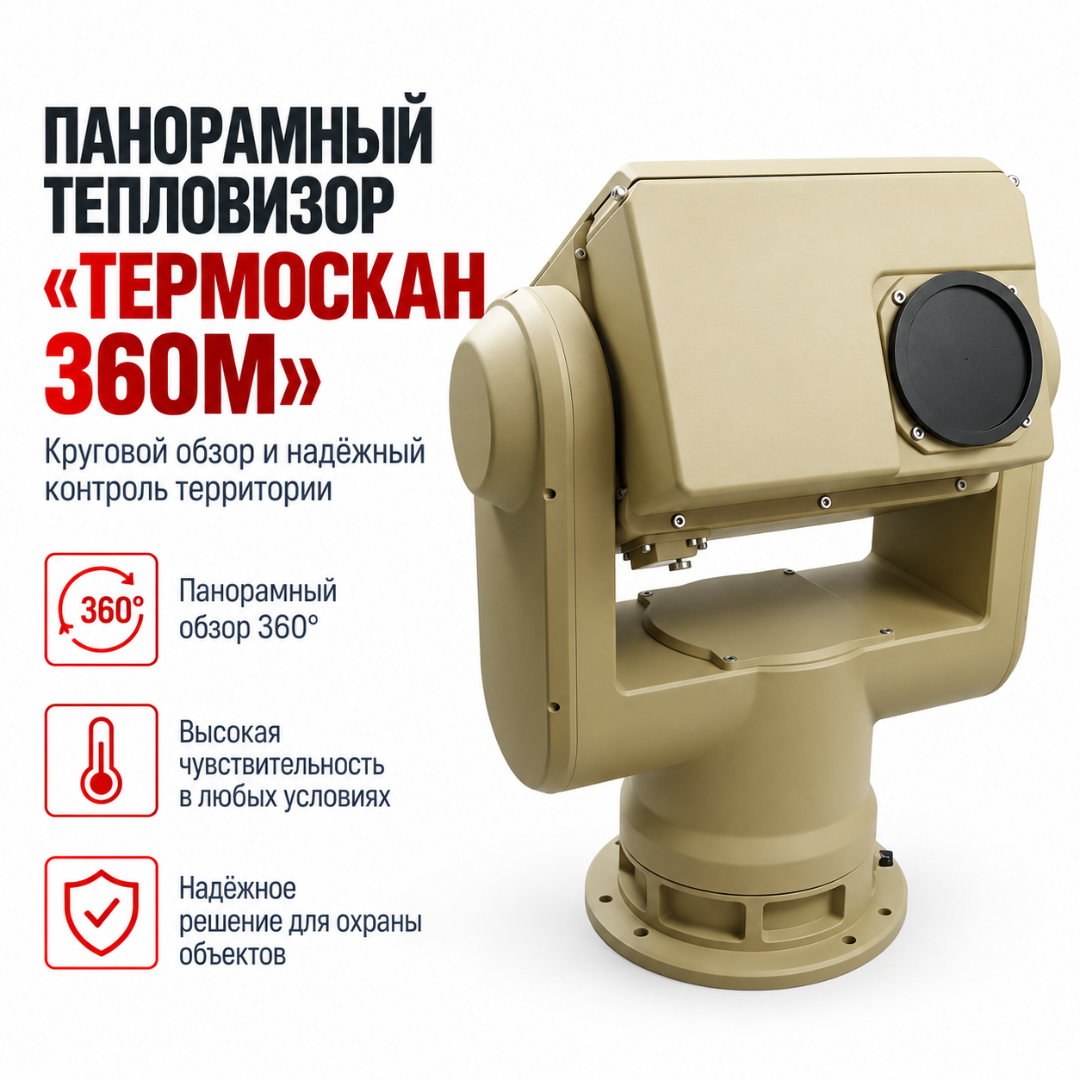

«Термоскан 360М» предназначен для непрерывного панорамного тепловизионного наблюдения и автоматизированной охраны территорий большой площади.

Система выполняет:

• круговой тепловизионный обзор;
• автоматическое построение панорамы;
• обнаружение движущихся объектов;
• классификацию целей;
• сопровождение целей;
• определение координат объектов;
• определение скорости движения;
• формирование тревожных событий;
• запись и сохранение данных.

Производитель указывает применение комплекса для контроля стратегически важных объектов, сухопутных и морских границ, прибрежной акватории, аэропортов, нефтегазовых объектов и промышленных территорий.

Охлаждаемый детектор 640×512

Термоскан 360М использует охлаждаемый тепловизионный детектор.

Разрешение: 640 × 512 пикселей.

Температурная чувствительность: 25 мК.

Охлаждаемая технология ориентирована на высокочувствительное наблюдение и получение детализированного тепловизионного изображения на больших дистанциях.

Средневолновый диапазон

Рабочий спектральный диапазон: 3–5 мкм.

Это средневолновая область инфракрасного спектра.

Производитель позиционирует данное исполнение для дальнего наблюдения и работы днем и ночью, включая сложные условия видимости.

Круговой обзор 360°

Система формирует тепловизионную панораму по всему горизонту: 360°.

Горизонтальная полоса сканирования для версии 360М: 4,6° × 360°.

Поворотно-наклонная платформа последовательно перемещает тепловизионный модуль по секторам и формирует единую панораму.

Скорость панорамного сканирования

Время полного кругового сканирования: 1,35 секунды.

Высокая скорость обновления позволяет быстро повторно контролировать всю окружающую зону и отслеживать появление новых объектов.

Вертикальный наклон

Диапазон наклона платформы: от −45° до +45°.

Это позволяет адаптировать зону наблюдения к особенностям рельефа, расположению объекта и высоте монтажа камеры.

Панорама 50000 × 640

Разрешение формируемой панорамной термограммы: 50000 × 640 пикселей.

Панорама объединяет последовательные кадры тепловизионного модуля в единое изображение окружающей территории.

Автоматическое обнаружение

Система видеоаналитики автоматически анализирует панорамное изображение.

Поддерживается обнаружение:

• людей;
• автомобилей;
• БПЛА;
• других движущихся объектов.

После обнаружения система отмечает объект на панорамном изображении и уведомляет оператора.

Обнаружение БПЛА

Производитель прямо указывает БПЛА в перечне объектов, автоматически обнаруживаемых и распознаваемых системой.

Поэтому «Термоскан 360М» может применяться как оптико-тепловизионный эшелон системы обнаружения БПЛА.

При этом его не следует называть полноценным антидрон-комплексом, если в поставку не входят дополнительные:

• радиолокационные средства;
• радиочастотные детекторы;
• средства идентификации;
• средства противодействия.

Несколько целей

Система способна работать с несколькими объектами в круговой зоне наблюдения.

Камера последовательно сканирует обнаруженные цели и позволяет оператору принимать решение по каждому зафиксированному объекту.

Дальность обнаружения

Для стандартной тестовой цели размером: 500 мм

при условии не менее 3 пикселей на объект производителем указана дальность обнаружения: 1300 м.

Это значение не следует автоматически интерпретировать как универсальную дальность обнаружения любого человека, автомобиля или БПЛА.

Фактическая дальность зависит от:

• размера объекта;
• теплового контраста;
• погодных условий;
• фона;
• направления движения;
• условий установки;
• требуемого критерия обнаружения или распознавания.

Пространственная детализация

По данным производителя размер проекции одного пикселя составляет приблизительно:

на 100 м — 12 мм;

на 500 м — 63 мм;

на 1000 м — 125 мм;

на 2000 м — 250 мм.

Эти значения характеризуют пространственную детализацию системы на соответствующей дистанции.

Определение координат и скорости

Алгоритмы компьютерного зрения позволяют не только обнаруживать объекты, но также определять:

• координаты;
• скорость движения.

Информация сохраняется на компьютере оператора вместе с данными наблюдения.

Контроль проникновения

Система может автоматически выявлять движение в контролируемой зоне.

При появлении объекта:

• цель выделяется на панорамном изображении;
• оператор получает уведомление;
• может формироваться звуковая сигнализация;
• данные события сохраняются.

Зоны контроля

Программное обеспечение предусматривает настройку контролируемых зон.

Это позволяет задавать участки территории, в которых появление или движение объекта должно формировать тревожное событие.

Пассивное наблюдение

Тепловизионный принцип наблюдения является пассивным.

Система не нуждается в подсветке объекта и не использует активное радиолокационное излучение.

Это позволяет вести незаметное наблюдение днем и ночью.

Работа без внешнего освещения

Термоскан 360М регистрирует собственное тепловое излучение объектов.

Для обнаружения цели не требуется:

• прожектор;
• видимая подсветка;
• постоянное наружное освещение территории.

Это особенно важно для больших промышленных и инфраструктурных объектов.

Работа в сложных условиях видимости

Средневолновая тепловизионная система предназначена для наблюдения в условиях, когда обычные телевизионные камеры могут терять эффективность.

Производитель указывает возможность работы:

• ночью;
• при дыме;
• при тумане;
• при осадках и ухудшении видимости — с учетом фактических атмосферных условий.

Наружное исполнение

Степень защиты корпуса: IP66.

Это позволяет использовать систему на открытых площадках.

Рабочая температура версии «Термоскан 360М»: от −40 до +55 °C.

Температура хранения: от −40 до +70 °C.

Питание

Напряжение питания: 24 В постоянного тока.

Средняя потребляемая мощность: 60 Вт.

Пиковая потребляемая мощность: 150 Вт.

Передача данных

Разъем подключения: RJ45.

Интерфейс передачи данных: Gigabit Ethernet.

Объем передаваемых данных: менее 100 Мбит/с.

Установка

Система может устанавливаться:

• на мачтах;
• на вышках;
• на столбах;
• на зданиях;
• на специальных опорах;
• на других конструкциях с достаточным обзором контролируемой территории.

Высота и место монтажа определяются проектом системы безопасности.

Интеграция

«Термоскан 360М» может использоваться:

• как самостоятельная охранная система;
• совместно с системой видеонаблюдения;
• совместно с системой контроля доступа;
• совместно с системой оповещения;
• как тепловизионный канал комплексной системы охраны;
• как оптический канал системы контроля воздушной обстановки.

Производитель прямо предусматривает интеграцию в существующие системы безопасности.

Преимущества

• Круговой обзор 360°.
• Полное сканирование за 1,35 секунды.
• Охлаждаемый детектор.
• Разрешение 640×512 пикселей.
• Чувствительность 25 мК.
• Средневолновый диапазон 3–5 мкм.
• Панорама 50000×640 пикселей.
• Автоматическое обнаружение людей.
• Автоматическое обнаружение автомобилей.
• Автоматическое обнаружение БПЛА.
• Компьютерное зрение.
• Автоматическое сопровождение.
• Работа с несколькими целями.
• Определение координат целей.
• Определение скорости движения.
• Встроенная запись событий.
• Пассивный принцип наблюдения.
• Работа без видимого освещения.
• Наружное исполнение IP66.
• Работа от −40 до +55 °C.
• Интеграция в комплексные системы безопасности.
• Российское производство.

Подходит для

• промышленных предприятий;
• объектов критической инфраструктуры;
• крупных производственных территорий;
• нефтегазовых предприятий;
• НПЗ;
• нефтебаз;
• нефтяных и газовых месторождений;
• резервуарных парков;
• энергетических объектов;
• аэропортов;
• аэродромов;
• морских портов;
• прибрежной акватории;
• складских и логистических комплексов;
• протяженных периметров;
• особо важных объектов;
• систем мониторинга БПЛА;
• объектов с круглосуточным наружным наблюдением.
