Назначение

АСЦ-Р предназначен для измерения скорости воздушного потока — ветра — в промышленных условиях.

Прибор выполняет две основные функции:

• цифровое измерение скорости ветра;
• автоматическое звуковое предупреждение при достижении установленных опасных значений.

Измерение скорости ветра

Рабочий диапазон измерений: от 3 до 25 м/с.

Результат отображается на цифровом индикаторе.

Дискретность индикации: 0,1 м/с.

Прибор также обеспечивает индикацию в области от 1,6 до 3 м/с, однако метрологически нормированный диапазон измерений по действующему описанию типа начинается с 3 м/с.

Предварительная сигнализация

При достижении скорости воздушного потока, составляющей 75 % от предельного значения 10 м/с, включается предварительная сигнализация.

Порог: 7,5 м/с.

Тип сигнала: прерывистый звуковой сигнал «Внимание».

Предельная сигнализация

При достижении предельной скорости: 10 м/с

прибор включает постоянный звуковой сигнал.

Функция предназначена для оперативного предупреждения персонала о достижении установленного опасного значения скорости ветра.

Принцип работы

Под воздействием воздушного потока вращается чувствительный элемент анемометра.

Датчик преобразует вращение крыльчатки в последовательность электрических импульсов, частота которых зависит от скорости воздушного потока.

Электронный блок:

• принимает импульсы;
• обрабатывает и усредняет измерительный сигнал;
• рассчитывает скорость ветра;
• выводит значение на цифровой индикатор;
• контролирует пороги;
• включает звуковую сигнализацию.

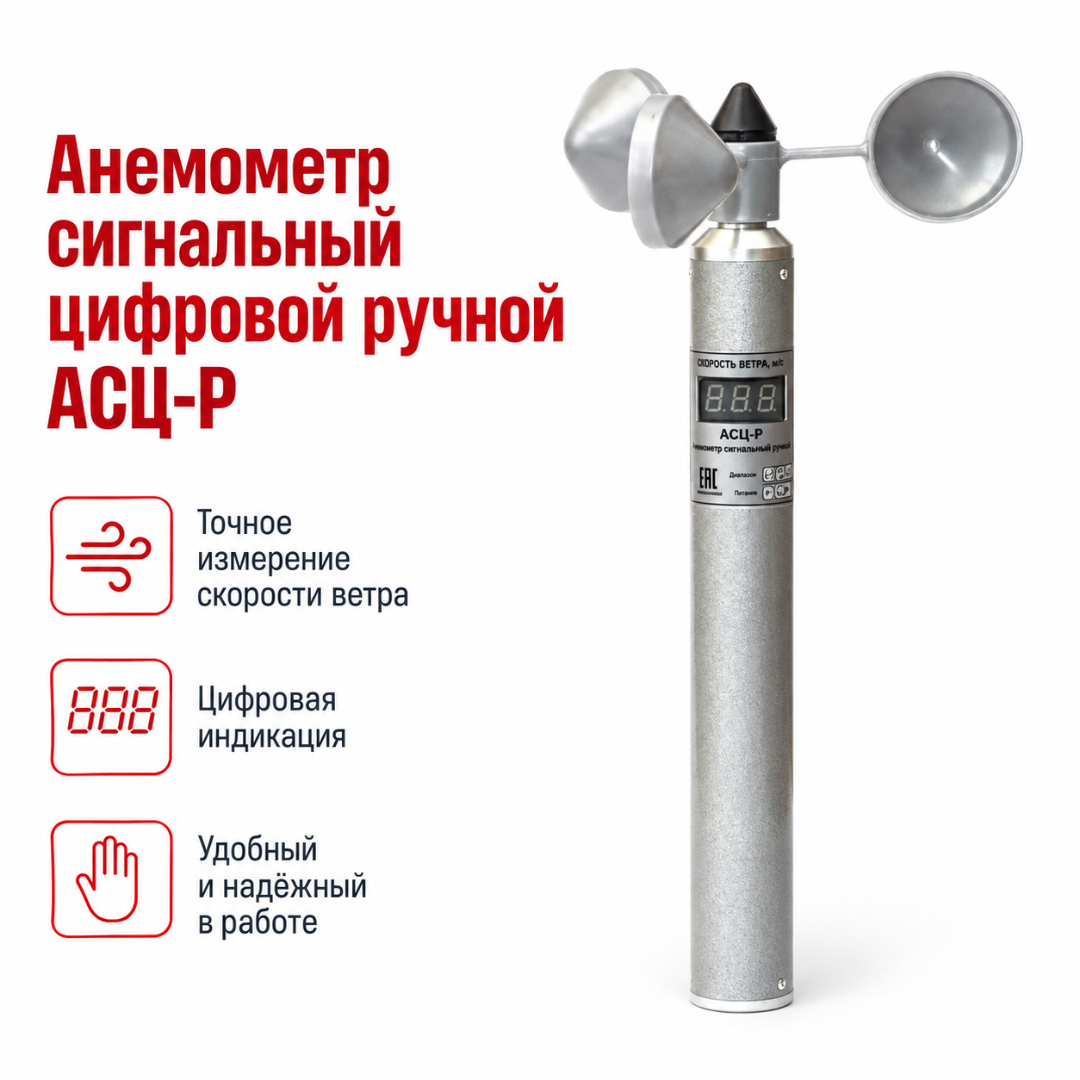

Единый переносной модуль

Датчик скорости воздушного потока и блок контроля конструктивно объединены в одном переносном корпусе.

Такое исполнение позволяет проводить оперативные измерения непосредственно на рабочей площадке без стационарной установки прибора.

Цифровая индикация

АСЦ-Р оснащен трехразрядным цифровым индикатором.

Преимущества цифрового отображения:

• непосредственное считывание скорости;
• отсутствие необходимости пересчитывать показания шкалы;
• дискретность 0,1 м/с;
• удобство оперативного контроля ветра.

Контроль ветровой нагрузки

АСЦ-Р может применяться на объектах, где выполнение работ зависит от допустимой скорости ветра.

Прибор позволяет персоналу контролировать текущую ветровую обстановку и получать звуковое предупреждение при приближении к предельному значению.

Подъемники и вышки

АСЦ-Р традиционно применяется для оперативного контроля ветра при эксплуатации:

• автогидроподъемников;
• подъемных вышек;
• высотного оборудования;
• других объектов, где необходимо учитывать ветровые ограничения.

Грузоподъемные объекты

Прибор может использоваться при организации контроля ветровой обстановки на площадках с:

• башенными кранами;
• козловыми кранами;
• портальными кранами;
• другими грузоподъемными сооружениями.

Необходимость и конкретные предельные значения должны определяться эксплуатационной документацией оборудования и действующими требованиями промышленной безопасности.

Строительные площадки

Переносное исполнение позволяет применять АСЦ-Р:

• при высотных работах;
• на открытых строительных площадках;
• при монтаже конструкций;
• при работе грузоподъемной техники;
• для оперативной оценки скорости ветра перед началом и во время работ.

Нефтегазовые объекты

Анемометр может использоваться на открытых объектах нефтегазового комплекса для контроля текущей скорости ветра, включая технологические и высотные площадки.

Энергетика и инфраструктура

Возможные области применения:

• энергетические предприятия;
• объекты электросетевого комплекса;
• вышки связи;
• открытые промышленные площадки;
• технические службы предприятий.

Аэродромы и метеонаблюдения

АСЦ-Р применяется для оперативного ручного измерения скорости ветра на аэродромах, аэроклубах и других объектах, где требуется мобильный прибор контроля воздушного потока.

Вентиляционные и воздушные потоки

По принципу измерения АСЦ-Р предназначен для скорости воздушного потока.

При использовании в вентиляции необходимо учитывать рабочий диапазон прибора — от 3 м/с — и требуемую для конкретного контроля метрологическую точность.

Для малых скоростей воздуха в помещениях следует выбирать прибор с соответствующим нижним пределом измерения.

Работа при низких температурах

Диапазон рабочих температур: от −40 до +55 °C.

Это позволяет эксплуатировать прибор на открытых площадках в широком диапазоне климатических условий.

Автономное питание

Анемометр не требует подключения к стационарной электрической сети.

Питание осуществляется от двух гальванических элементов.

Номинальное напряжение питания: 3 В.

Поверка

АСЦ-Р является средством измерений утвержденного типа.

Для применения в сферах государственного регулирования обеспечения единства измерений прибор должен иметь действующую поверку.

Межповерочный интервал: 1 год.

Преимущества

• Диапазон измерений 3–25 м/с.
• Цифровая индикация.
• Дискретность 0,1 м/с.
• Предварительное предупреждение при 7,5 м/с.
• Предельная сигнализация при 10 м/с.
• Прерывистый и постоянный звуковые сигналы.
• Переносное исполнение.
• Автономное питание.
• Работа от −40 до +55 °C.
• Госреестр средств измерений №21393-11.
• Действующее утверждение типа до 24.11.2030.
• Межповерочный интервал 1 год.
• Российское производство.
• Подходит для промышленного контроля ветра.

Подходит для

• промышленных предприятий;
• строительных организаций;
• служб промышленной безопасности;
• подъемников и вышек;
• объектов с грузоподъемными сооружениями;
• нефтегазовых предприятий;
• энергетических организаций;
• аэродромов;
• аэроклубов;
• гидрометеорологических служб;
• портовых объектов;
• технических и эксплуатационных служб.
