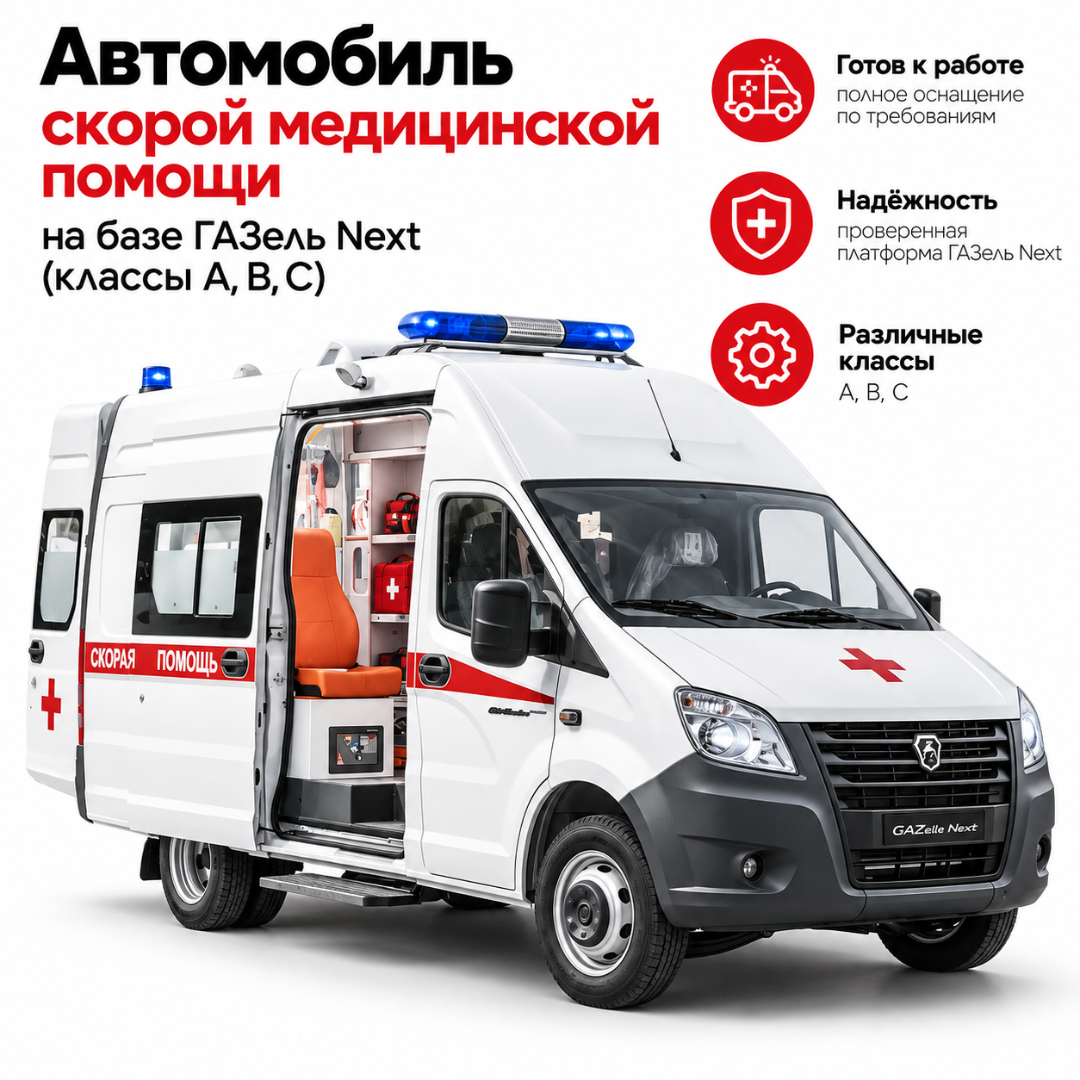

Автомобиль скорой медицинской помощи на базе ГАЗель Next классов A, B, C

Назначение

Автомобиль скорой медицинской помощи на базе ГАЗель Next предназначен для работы медицинских бригад, санитарной эвакуации пациентов, оказания скорой медицинской помощи и выполнения специализированных реанимационных мероприятий в зависимости от класса автомобиля и установленного медицинского оснащения.

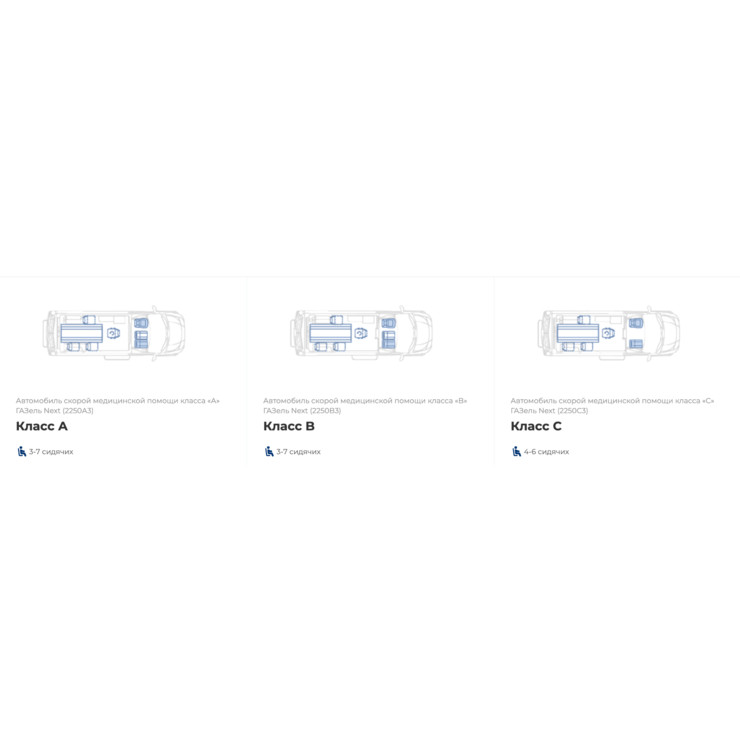

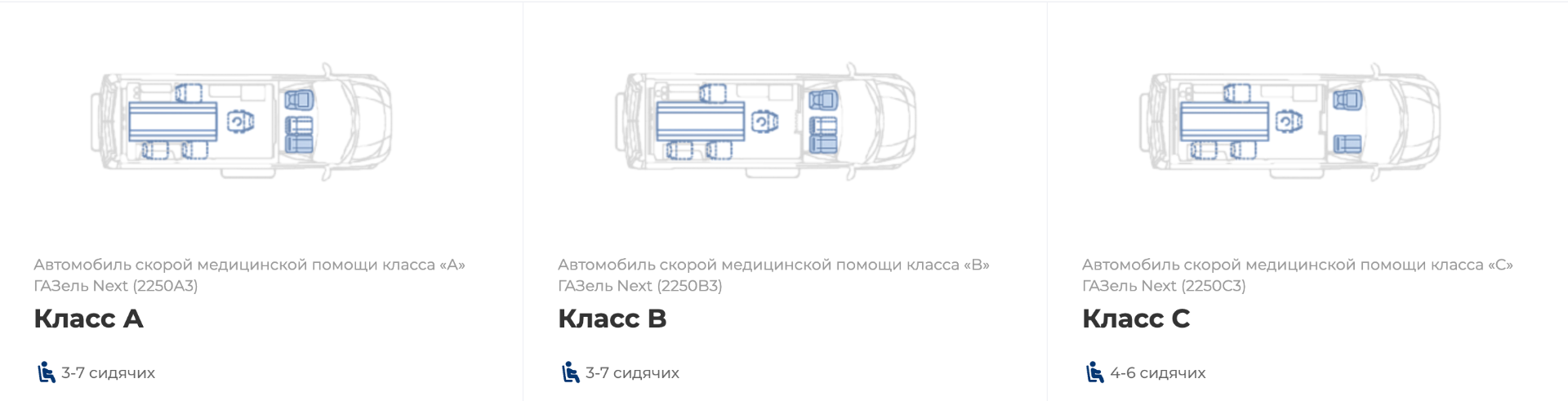

Автомобили выпускаются в трёх основных классах:

• класс A;
• класс B;
• класс C.

Выбор класса определяет назначение машины, организацию медицинского салона и перечень установленного медицинского оборудования.

Класс A — санитарная эвакуация

АСМП класса A предназначен преимущественно для санитарной эвакуации пациентов без явных признаков непосредственной угрозы жизни в сопровождении медицинских работников.

Такое исполнение применяется для:

• транспортировки пациентов;
• перевозки пациента на носилках;
• плановой санитарной эвакуации;
• межбольничной транспортировки;
• перевозки пациентов между медицинскими организациями;
• транспортировки пациентов, не требующих реанимационного оснащения класса C.

Класс A подразделяется на варианты A1 и A2 в зависимости от количества и способа транспортировки пациентов.

Класс B — автомобиль скорой медицинской помощи

АСМП класса B предназначен для работы выездной бригады скорой медицинской помощи.

Автомобиль обеспечивает возможность:

• выезда медицинской бригады к пациенту;
• оказания скорой медицинской помощи;
• санитарной эвакуации;
• транспортировки пациента;
• мониторинга состояния пациента;
• проведения медицинских мероприятий на догоспитальном этапе.

Компоновка салона позволяет медицинскому персоналу работать с пациентом во время транспортировки.

Класс C — реанимобиль

АСМП класса C — реанимобиль для реанимационных и специализированных реанимационных бригад.

Такое исполнение предназначено для:

• оказания скорой специализированной медицинской помощи;
• проведения реанимационных мероприятий;
• интенсивной терапии;
• мониторинга жизненно важных функций;
• санитарной эвакуации тяжёлых пациентов;
• межбольничной транспортировки пациентов, требующих интенсивного наблюдения и терапии.

Конкретный набор медицинской аппаратуры определяется назначением автомобиля и спецификацией поставки.

Специализированные исполнения

На базе классов B и C возможно изготовление специализированных автомобилей.

Варианты применения:

• неонатальная реанимация;
• транспортировка новорождённых;
• кардиореанимация;
• специализированные реанимационные бригады;
• медицина катастроф;
• другие направления экстренной медицинской помощи.

Для каждого специализированного исполнения компоновка салона и крепления оборудования проектируются с учётом устанавливаемой аппаратуры.

Базовое шасси ГАЗель Next

В качестве транспортной базы используется ГАЗель Next.

Основные параметры:

• полная масса — 3500 или 4200 кг;
• вместимость — до 7 человек;
• привод — 4×2;
• ведущая ось — задняя;
• трансмиссия — механическая.

Автомобиль оснащается системой ABS.

Конкретная модификация базового шасси определяется выбранным классом, длиной и высотой медицинского салона и технической спецификацией заказа.

Габаритные исполнения

Для АСМП на базе ГАЗель Next производителем предусмотрены различные кузовные исполнения.

Габаритные размеры находятся в диапазонах: 6207–6500 × 2068–2320 × 2376–3050 мм

или 5607–5900 × 2068–2320 × 2376–3050 мм.

Точный размер зависит от модификации базового автомобиля и исполнения специализированного кузова.

Вместимость

Максимальная пассажировместимость: до 7 человек.

Фактическое количество посадочных мест зависит от:

• класса автомобиля;
• компоновки салона;
• количества носилок;
• состава медицинской бригады;
• установленной мебели;
• медицинского оборудования;
• специализированного назначения автомобиля.

Кузов и медицинский салон

Кузов переоборудуется для эксплуатации в качестве автомобиля скорой медицинской помощи.

Предусматриваются:

• специальная цветографическая схема;
• термоизоляция;
• шумоизоляция;
• виброизоляция;
• усиление элементов кузова в местах крепления оборудования;
• медицинская отделка внутренних поверхностей.

Борта и потолок медицинского салона отделываются материалом с гладкой поверхностью, устойчивым к воздействию лекарственных препаратов, моющих и дезинфицирующих средств.

Применяется АБС/ПММА-пластик.

Варианты исполнения медицинского салона

Предусмотрены различные варианты внутренней отделки:

• стандартное исполнение;
• пластиковое исполнение;
• металлопластиковое исполнение.

Вариант выбирается в зависимости от требований заказчика и предполагаемой интенсивности эксплуатации.

Цветографическое оформление

Наружное оформление автомобиля выполняется с использованием специальной цветографической схемы для автомобилей оперативных служб.

Предусматриваются:

• специальная окраска;
• контрастные цветографические элементы;
• опознавательные надписи;
• световозвращающие элементы;
• специальные световые сигналы.

Исполнение выполняется с учётом требований к автомобилям скорой медицинской помощи.

Пол медицинского салона

Пол оснащается влагостойким покрытием.

Основные свойства:

• антистатичность;
• нескользящая поверхность;
• устойчивость к мойке;
• устойчивость к дезинфицирующим средствам;
• герметизация соединений;
• гидроизоляция швов.

Такое покрытие рассчитано на регулярную санитарную обработку медицинского салона.

Перегородка между кабиной и медицинским салоном

Между кабиной водителя и медицинским салоном устанавливается перегородка.

Предусмотрена: сдвижная дверь в перегородке.

Она позволяет медицинскому персоналу перемещаться между кабиной и салоном при необходимости.

Остекление

Базовая конфигурация включает:

• остекление задних распашных дверей;
• остекление правой боковой сдвижной двери;
• форточку в боковой двери;
• матирование нижней части остекления медицинского салона.

Матирование обеспечивает приватность пациента во время транспортировки и проведения медицинских манипуляций.

Поручни

Для безопасного перемещения медицинского персонала предусмотрены:

• поручень при входе через боковую дверь;
• потолочные лееры вдоль приёмного устройства.

Поручни обеспечивают дополнительную опору при движении автомобиля.

Инфузионный блок

В потолке медицинского салона предусматривается специализированная ниша для инфузионной терапии.

Блок имеет фиксаторы:

• для 2 флаконов инфузионных растворов;
• для 2 пакетов инфузионных растворов.

Конструкция позволяет размещать инфузионные ёмкости непосредственно над рабочей зоной пациента.

Подножки

Предусмотрены:

• подножка боковой сдвижной двери;
• подножка задних распашных дверей.

Боковая подножка оборудуется местным освещением.

Подножки облегчают посадку персонала и загрузку оборудования.

Отопление

Медицинский салон оснащается системой отопления.

В базовой конфигурации предусмотрены:

• зависимый отопитель медицинского салона;
• автономный отопитель мощностью 2 кВт;
• предпусковой подогреватель.

Система рассчитана на поддержание требуемых условий работы медицинской бригады и транспортировки пациента в холодное время года.

Вентиляция

Для воздухообмена предусматриваются:

• вентиляционно-аварийный люк;
• фильтровентиляционная установка;
• приточно-вытяжное устройство.

Такая система обеспечивает организованный воздухообмен в медицинском салоне.

Кондиционирование

Медицинский салон может оснащаться компрессорной системой кондиционирования.

В приведённой базовой комплектации предусмотрена установка: 10 кВт.

Отдельный испарительный блок работает на медицинский салон.

Также предусматривается система климат-контроля.

Освещение медицинского салона

Медицинский салон имеет несколько групп освещения.

Предусматриваются:

• светодиодная линия вдоль салона;
• потолочные светильники;
• освещение передней части салона;
• освещение задней части;
• подсветка антресольных отсеков;
• направленный свет над носилками;
• точечные светильники;
• рабочие светильники над столешницей;
• наружное освещение зоны боковой двери;
• наружное освещение зоны задних дверей.

Раздельное освещение позволяет организовать как общий свет, так и локальную рабочую зону для медицинских манипуляций.

Электроснабжение 12 В

По левому борту медицинского салона предусматриваются розетки постоянного тока: 12 В — 3 шт.

Они предназначены для питания совместимого медицинского оборудования и вспомогательных устройств.

Электроснабжение 220 В

В медицинском салоне устанавливаются: розетки 220 В — 4 шт.

Электропитание используется для подключения медицинской аппаратуры, рассчитанной на сеть переменного тока.

Преобразователь напряжения

Предусмотрен преобразователь: 12/220 В, 1500 Вт.

Он позволяет получать питание 220 В от бортовой электрической системы автомобиля в пределах допустимой мощности.

Внешнее электропитание

Автомобиль оснащается вводом внешнего электропитания: 220 В, 50 Гц.

Предусматриваются:

• защита от короткого замыкания;
• устройство защитного отключения;
• кабель подключения длиной 15 м;
• система заряда аккумуляторных батарей от внешней сети.

Это позволяет подключать автомобиль к стационарной электросети во время стоянки.

Аккумуляторные батареи

В составе электрооборудования предусматривается дополнительная аккумуляторная батарея.

Указанная комплектация:

80 А·ч.

Штатная аккумуляторная батарея также может заменяться на батарею ёмкостью 80 А·ч.

Панель управления

В медицинском салоне устанавливается отдельная панель управления электрооборудованием.

Через неё обеспечивается управление соответствующими системами салона.

Медицинское газоснабжение

АСМП оснащается системой медицинских газов.

Предусматривается:

• трубопровод медицинских газов;
• размещение магистрали в защитном коробе;
• крепления газовых баллонов;
• шкаф для баллонов.

Газовые баллоны

В приведённой комплектации предусматриваются крепления для:

3 баллонов по 10 л.

Баллоны размещаются в специально предусмотренном отсеке в задней части медицинского салона.

Фактический состав газового оборудования зависит от класса автомобиля и медицинской комплектации.

Кабина водителя

В кабине предусмотрены:

• кресло водителя;
• отдельное место сопровождающего.

Кабина отделена от медицинского салона перегородкой.

Рабочее кресло медицинского персонала

В головной части носилок предусматривается поворотное кресло медицинского работника.

Оно оснащается:

• подлокотниками;
• ремнём безопасности;
• механизмом поворота.

Расположение позволяет работать с пациентом со стороны головного конца носилок.

Трансформируемое сиденье

По правому борту предусматривается трансформируемое сиденье повышенной комфортности.

В зависимости от положения оно может использоваться:

• по ходу движения;
• лицом к носилкам.

Конструкция салона допускает организацию пространства для установки дополнительных носилок в зависимости от исполнения.

Скамья-рундук

По правому борту устанавливается скамья-рундук.

Она объединяет:

• посадочное место;
• внутреннее пространство для хранения;
• возможность трансформации салона.

Медицинская мебель

По левому борту салона размещается система шкафов для медицинского оборудования и расходных материалов.

Мебель проектируется для эксплуатации в движущемся автомобиле и предусматривает фиксацию содержимого.

Столешница

По левому борту предусматривается рабочая столешница.

Поверхность устойчива к:

• моющим средствам;
• дезинфицирующим растворам;
• регулярной санитарной обработке.

Под столешницей размещается дополнительная полка для медицинского инвентаря.

Антресоль

В верхней части салона устанавливается модульная антресольная полка.

Дверцы:

• открываются вверх;
• фиксируются в открытом состоянии;
• фиксируются в закрытом состоянии.

Это важно для безопасной эксплуатации во время движения.

Ящик с замком

В мебельный комплекс входит запираемый ящик объёмом: 5 л.

Он используется для хранения предметов, требующих ограничения доступа.

Система специальных сигналов

Автомобиль оснащается световой и акустической системой.

Предусматриваются:

• светодиодная светоакустическая балка;
• система трансляции речи;
• пульт управления в кабине;
• два задних светодиодных проблесковых маяка.

Умывальник

В медицинском салоне устанавливается умывальник с электрическим насосом подачи воды.

Предусмотрены:

• бак чистой воды;
• бак использованной воды;
• насос;
• закрывающаяся крышка.

Закрытая крышка может использоваться как дополнительная рабочая поверхность.

Медицинское оборудование

Конкретный набор медицинских изделий не является одинаковым для классов A, B и C.

Состав оборудования подбирается в соответствии с:

• классом АСМП;
• назначением бригады;
• техническим заданием;
• предполагаемыми видами медицинской помощи;
• требованиями к специализированному исполнению.

Поэтому комплектация класса A не должна автоматически переноситься на класс B или C, а оборудование реанимобиля класса C — на санитарный автомобиль класса A.

Оснащение класса A

Класс A ориентирован прежде всего на безопасную санитарную эвакуацию пациента.

Основное внимание уделяется:

• транспортировке пациента;
• системе носилок;
• безопасной фиксации;
• посадочным местам;
• средствам первой помощи;
• базовому медицинскому оснащению в соответствии с конкретной комплектацией.

Оснащение класса B

Класс B предусматривает более широкое оснащение для работы выездной бригады скорой помощи.

Комплектация может включать медицинские изделия для:

• мониторинга состояния пациента;
• кислородотерапии;
• проведения сердечно-лёгочной реанимации;
• иммобилизации;
• инфузионной терапии;
• оказания экстренной помощи;
• транспортировки пациента.

Точный перечень определяется спецификацией автомобиля.

Оснащение класса C

Класс C является наиболее оснащённым исполнением и предназначен для работы реанимационной или специализированной реанимационной бригады.

В зависимости от проекта автомобиль может комплектоваться оборудованием для:

• искусственной вентиляции лёгких;
• дефибрилляции;
• мониторинга пациента;
• инфузионной терапии;
• аспирации;
• кислородотерапии;
• реанимационных мероприятий;
• интенсивной терапии;
• специализированной транспортировки пациента.

Конкретные модели медицинской аппаратуры согласовываются в спецификации.

Неонатальная реанимация

Специализированное исполнение может использоваться для неонатальной бригады.

В такой конфигурации медицинский салон проектируется с учётом размещения оборудования для транспортировки и интенсивной терапии новорождённых.

Фактический состав аппаратуры определяется техническим заданием.

Кардиореанимация

Возможна специализированная комплектация для кардиологических и реанимационных бригад.

Внутренняя компоновка адаптируется под:

• мониторное оборудование;
• дефибрилляционное оборудование;
• аппаратуру респираторной поддержки;
• инфузионные системы;
• другое специализированное медицинское оснащение.

Применение

АСМП на базе ГАЗель Next подходит для:

• станций скорой медицинской помощи;
• подстанций скорой помощи;
• городских больниц;
• районных больниц;
• центральных районных больниц;
• многопрофильных медицинских центров;
• служб медицины катастроф;
• специализированных реанимационных бригад;
• ведомственной медицины;
• медицинских подразделений крупных организаций.

Преимущества для медицинской организации

• три основных класса исполнения — A, B и C;
• возможность санитарной, экстренной и реанимационной комплектации;
• вместимость до 7 человек;
• российская производственная база;
• шасси ГАЗель Next;
• полная масса 3500 или 4200 кг;
• задний привод 4×2;
• медицинский салон с моющимися поверхностями;
• термо-, шумо- и виброизоляция;
• влагостойкий антистатический пол;
• отдельная климатическая система медицинского салона;
• автономное отопление;
• кондиционирование;
• система медицинских газов;
• питание медицинского оборудования 12 и 220 В;
• внешний ввод 220 В;
• дополнительная аккумуляторная батарея;
• встроенная медицинская мебель;
• инфузионный блок;
• возможность дополнительной установки носилок;
• светоакустическое оборудование;
• возможность специализированного неонатального и кардиореанимационного исполнения;
• возможность подбора медицинского оборудования под техническое задание.
