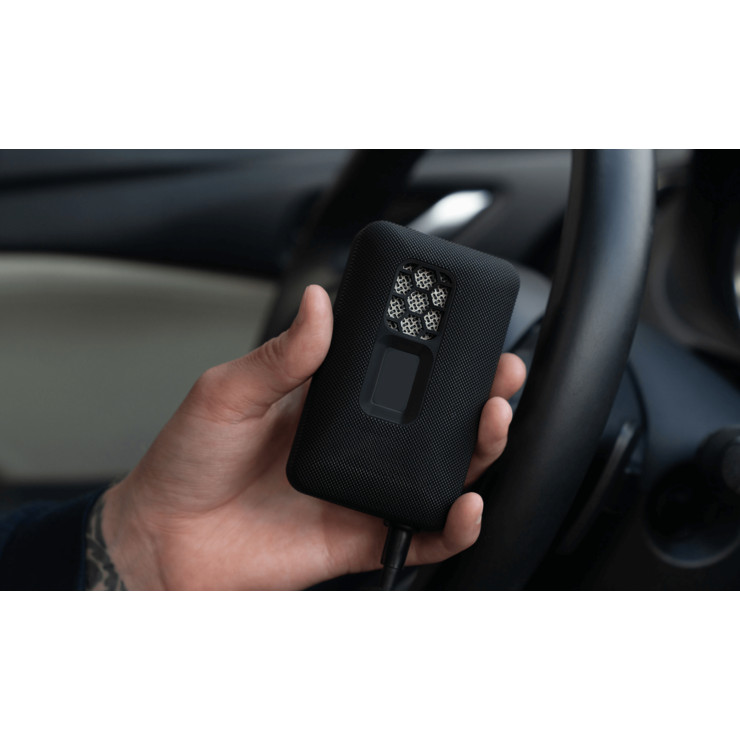

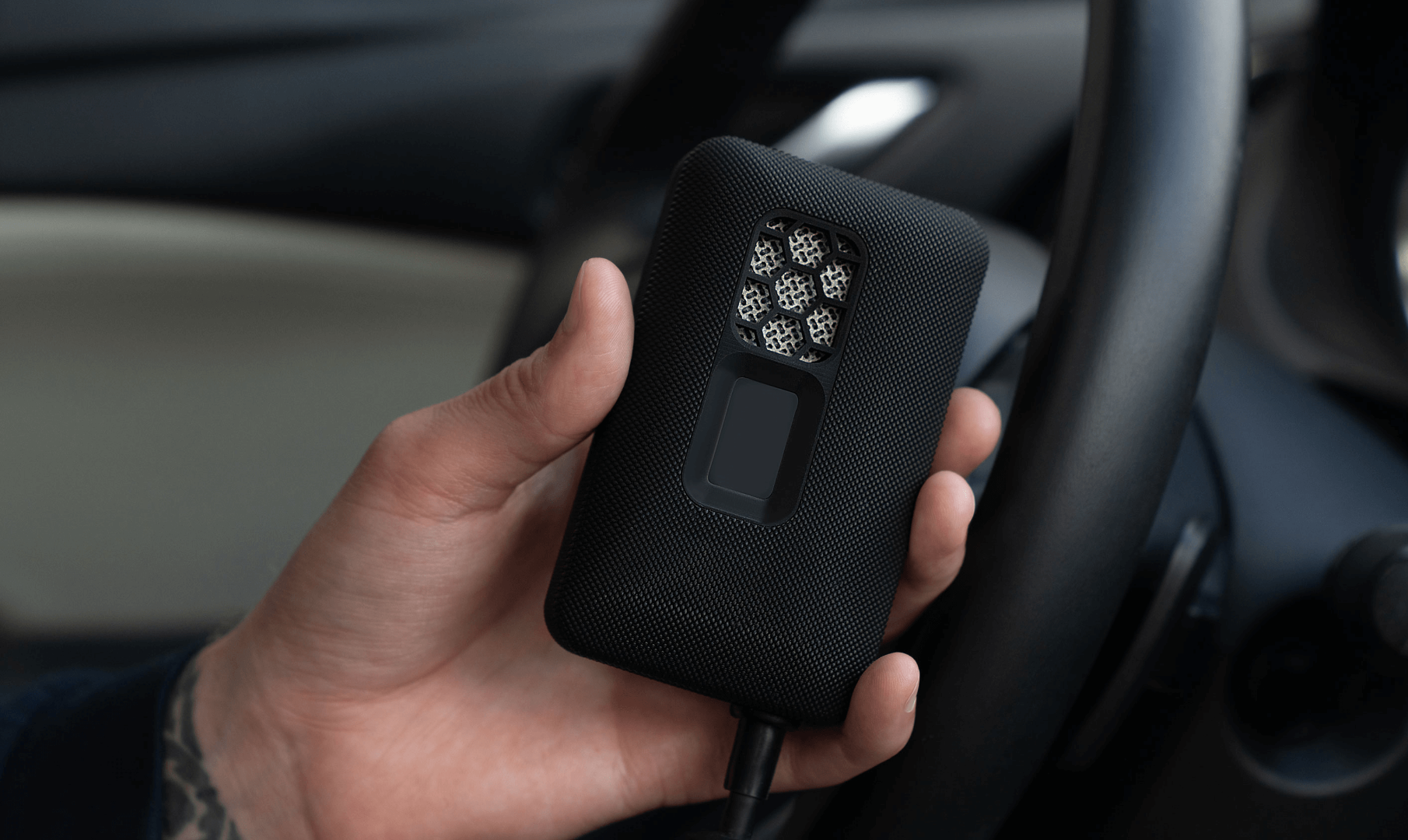

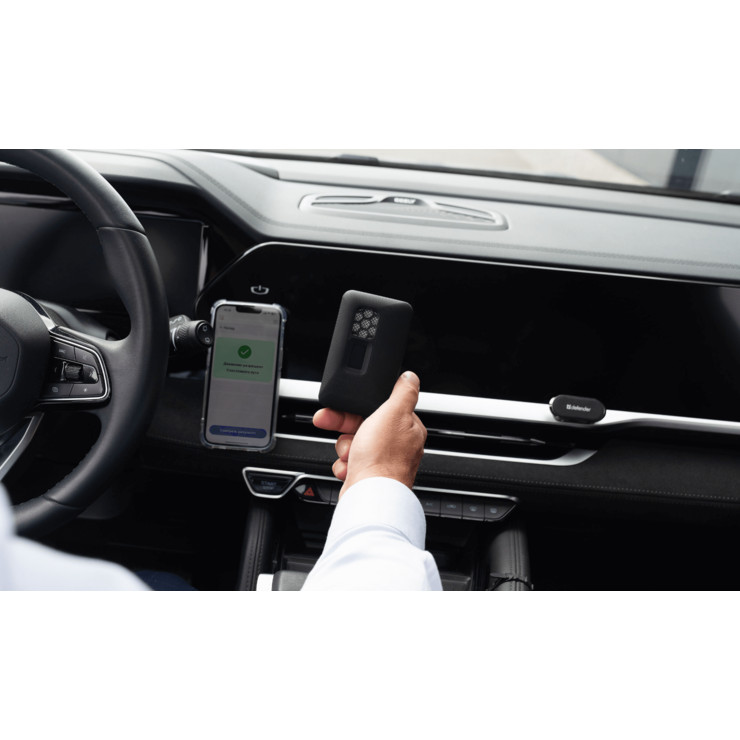

Алкозамок АЛКОЗАМОК-М СМАРТ

Назначение

АЛКОЗАМОК-М СМАРТ предназначен для контроля состояния водителя непосредственно в транспортном средстве.

Комплекс выполняет две основные задачи:

• аутентификацию водителя;
• проверку водителя на наличие паров этанола в выдыхаемом воздухе.

При срабатывании установленного порога система может заблокировать работу двигателя транспортного средства.

Оборудование предназначено для установки на транспортные средства с двигателями внутреннего сгорания и бортовым напряжением от 10,2 до 27,6 В.

Программно-аппаратный комплекс

АЛКОЗАМОК-М СМАРТ представляет собой не отдельный портативный алкотестер, а интегрируемый автомобильный программно-аппаратный комплекс.

В систему входят:

• анализатор паров этанола;
• блок интеграции;
• комплект монтажных компонентов;
• эксплуатационная документация;
• серверное программное обеспечение — при соответствующей комплектации.

Система устанавливается непосредственно в автомобиль и взаимодействует с его электрической или электронной системой управления.

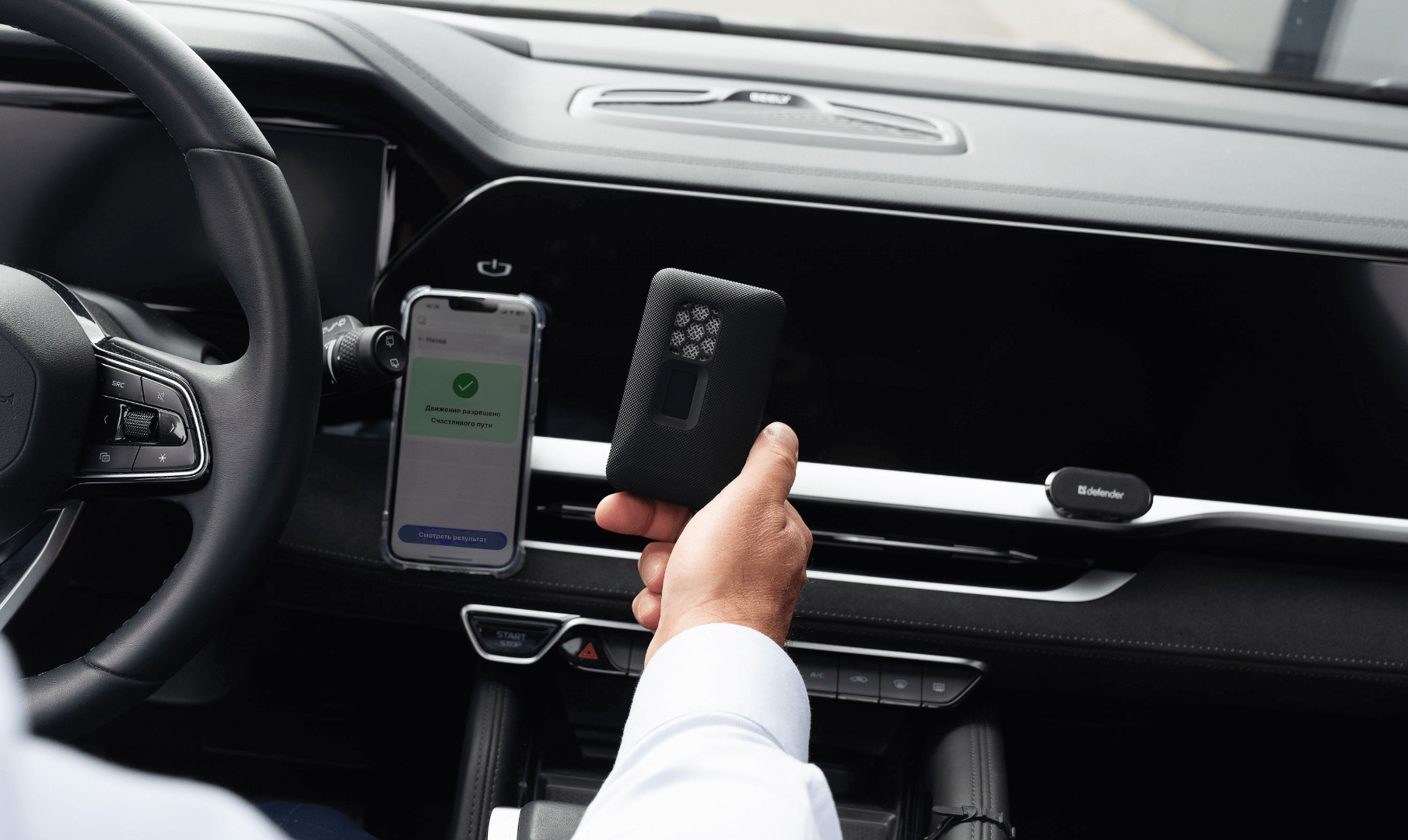

Контроль водителя

Перед разрешением предусмотренного системой режима эксплуатации транспортного средства водитель проходит проверку.

Анализатор определяет наличие паров этанола в выдыхаемом воздухе и передаёт результат блоку интеграции.

В зависимости от результата и установленного алгоритма система формирует разрешающий либо блокирующий сигнал.

Время анализа

Время анализа выдыхаемого воздуха составляет: не более 2 секунд.

Высокая скорость измерения позволяет использовать устройство перед началом поездки без длительной процедуры тестирования.

Диапазон измеряемых показаний

Диапазон оцениваемых показаний концентрации паров этанола составляет не менее: 0–0,95 мг/л.

Это позволяет системе фиксировать как отсутствие определяемого этанола, так и существенно повышенные значения концентрации.

Настраиваемый порог срабатывания

Порог срабатывания может устанавливаться в диапазоне: 0,05–0,30 мг/л.

Шаг настройки: 0,01 мг/л.

Настройка порогового значения производится предприятием-изготовителем.

Это позволяет конфигурировать систему под требования конкретного проекта и установленный заказчиком алгоритм контроля.

Повторная проверка

После проведения анализа системе может потребоваться время для подготовки к следующему измерению.

Время подготовки анализатора к повторной проверке — не более 90 секунд.

Этот параметр необходимо учитывать при проектировании сценария повторного тестирования водителя после первого результата.

Холодный старт

После полного включения системы время подготовки к первому анализу составляет: не более 180 секунд.

Такой режим относится к холодному старту устройства.

Горячий старт

При нахождении комплекса в состоянии готовности и режиме ожидания время подготовки составляет: не более 30 секунд.

Это позволяет быстрее перейти к процедуре тестирования при уже активированной автомобильной системе.

Блокировка через внешнее реле

Основной вариант взаимодействия с транспортным средством — использование внешнего реле 12/24 В.

Реле входит в монтажную систему и используется для реализации блокирующего алгоритма в электрической цепи транспортного средства.

Конкретное место подключения определяется схемой конкретного автомобиля и проектом монтажа.

Блокировка через CAN-шину

Дополнительно предусмотрена возможность взаимодействия с транспортным средством через: CAN-шину.

Данная возможность является опциональной и требует соответствующего подключения и совместимости с конкретным транспортным средством.

Использование CAN позволяет реализовать более глубокую интеграцию комплекса с электронной архитектурой автомобиля.

Аутентификация водителя

Одной из функций комплекса является аутентификация водителя.

Это позволяет использовать АЛКОЗАМОК-М СМАРТ не только как анализатор выдоха, но и как элемент системы контроля доступа к транспортному средству.

При соответствующей организации информационной системы результат тестирования может быть связан с конкретным водителем.

Bluetooth

Для беспроводной передачи данных предусмотрен интерфейс: Bluetooth 4.2 BLE.

Он может применяться для информационного взаимодействия компонентов системы в рамках предусмотренной архитектуры комплекса.

Серверное программное обеспечение

Для централизованной работы с системой предусмотрено серверное программное обеспечение: «Алкозамок-М СМАРТ».

Серверное ПО поставляется по запросу заказчика и не должно автоматически считаться обязательной частью каждой поставки.

Его применение позволяет строить централизованную программную инфраструктуру для систем контроля водителей.

Бортовое питание

АЛКОЗАМОК-М СМАРТ работает от бортовой сети транспортного средства.

Рабочее напряжение: 10,2–27,6 В.

Такой диапазон позволяет использовать систему на автомобилях с распространёнными электрическими сетями:

• 12 В;
• 24 В.

Потребляемая мощность

Номинальная мощность комплекса: 45 Вт.

Параметр необходимо учитывать при проектировании подключения к бортовой электросети автомобиля.

Эксплуатация зимой и летом

АЛКОЗАМОК-М СМАРТ рассчитан на широкий температурный диапазон: от −40 до +55 °C.

Это принципиально важно для автомобильного оборудования, которое может длительное время находиться в салоне или кабине транспортного средства при отрицательной температуре зимой и высокой температуре летом.

Комплекс подходит для эксплуатации в различных климатических регионах России.

Влажность

Допустимая относительная влажность окружающего воздуха: не более 98%.

Абсолютная влажность: не более 17 мг/л.

Такие параметры позволяют эксплуатировать оборудование в широком диапазоне климатических условий при соблюдении требований документации.

Атмосферное давление

Рабочий диапазон атмосферного давления: 84,0–106,7 кПа.

Это соответствует условиям эксплуатации автомобильного оборудования в большинстве регионов и высотных диапазонов, предусмотренных документацией производителя.

Степень защиты

Степень защиты оборудования: IP40.

Корпус обеспечивает защиту от попадания внутрь твёрдых посторонних предметов в соответствии с данным классом защиты.

Оборудование не предназначено для прямого воздействия воды и должно устанавливаться в предусмотренной для этого зоне транспортного средства.

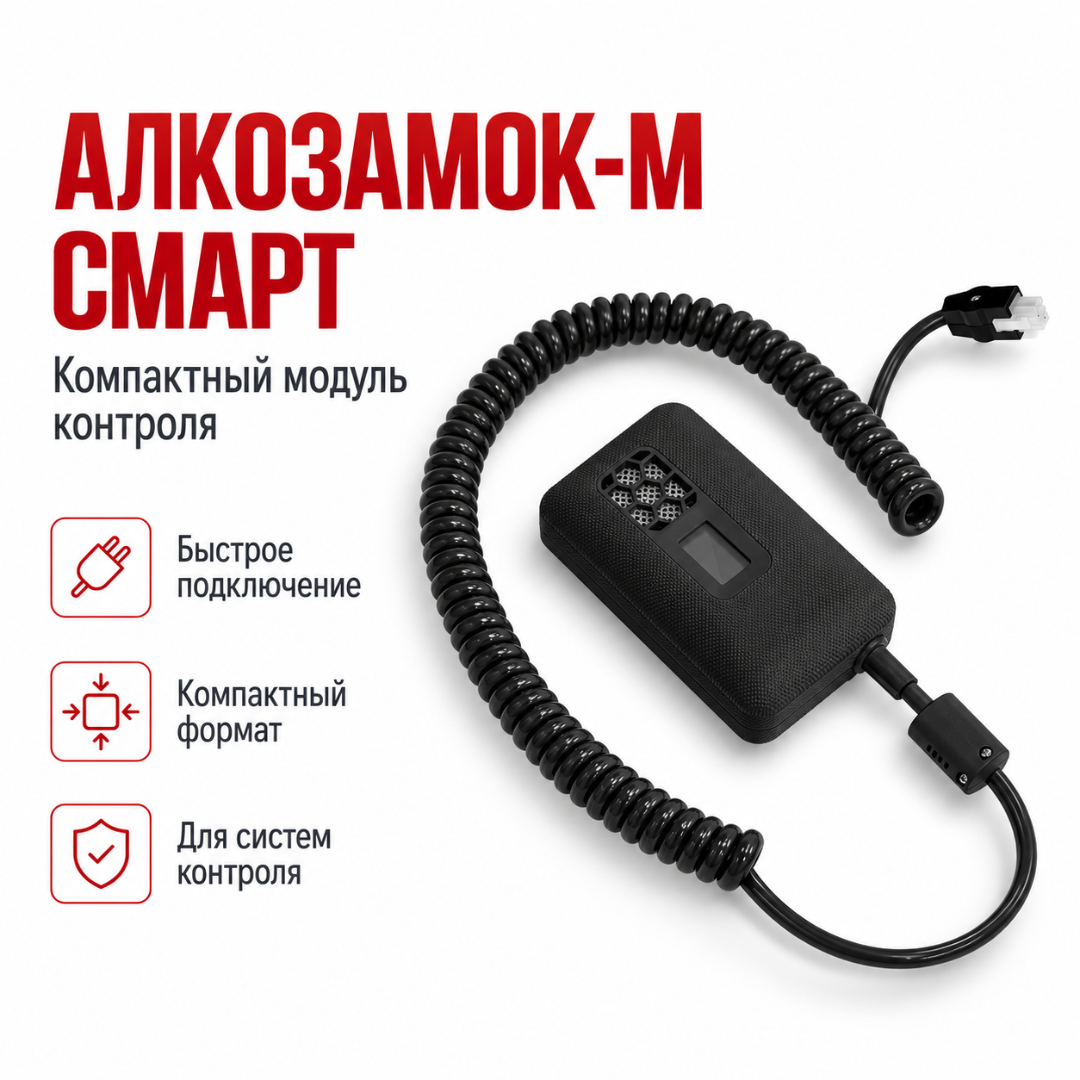

Компактный анализатор

Габаритные размеры анализатора паров этанола: не более 64×104×32 мм.

Масса: не более 0,27 кг.

Компактность позволяет устанавливать анализатор непосредственно в кабине или салоне транспортного средства без значительного вмешательства в полезное пространство.

Блок интеграции

Габаритные размеры блока интеграции: не более 129×66×23 мм.

Масса: не более 0,1 кг.

Блок используется для взаимодействия анализатора с электрическими и электронными системами транспортного средства.

Применение в корпоративных автопарках

АЛКОЗАМОК-М СМАРТ особенно актуален для организаций с собственным транспортом:

• промышленных предприятий;
• транспортных компаний;
• логистических операторов;
• коммунальных служб;
• строительных организаций;
• нефтегазовых предприятий;
• энергетических компаний;
• государственных и муниципальных организаций.

Установка алкозамков позволяет перенести часть контроля непосредственно в конкретное транспортное средство.

Грузовой транспорт

Комплекс может применяться на грузовых автомобилях с бортовой сетью, соответствующей установленному диапазону питания.

Основные сценарии:

• магистральные перевозки;
• региональная доставка;
• корпоративные грузовые автомобили;
• технологический транспорт предприятия;
• транспорт опасных грузов при соблюдении требований конкретного проекта.

Пассажирский транспорт

Система может использоваться в автопарках, эксплуатирующих:

• автобусы;
• микроавтобусы;
• корпоративные пассажирские автомобили;
• ведомственный транспорт.

Фактическая схема использования определяется требованиями транспортной организации и установленными процедурами контроля водителей.

Специальная техника

Благодаря возможности работы от сети 12/24 В АЛКОЗАМОК-М СМАРТ может рассматриваться для оснащения различной автомобильной и специальной техники при технической совместимости.

Это может быть:

• строительная техника;
• коммунальная техника;
• карьерный транспорт;
• сервисный транспорт;
• аварийные автомобили;
• технологические машины предприятия.

Нефтегазовая промышленность

Система может применяться в автопарках:

• нефтедобывающих предприятий;
• газодобывающих компаний;
• нефтеперерабатывающих заводов;
• сервисных нефтегазовых организаций;
• предприятий с удалёнными производственными объектами.

Контроль состояния водителей особенно важен там, где транспорт эксплуатируется на опасных производственных объектах.

Безопасность перевозок

Применение автомобильного алкозамка позволяет включить автоматическую проверку водителя непосредственно в алгоритм допуска к эксплуатации транспортного средства.

Система может использоваться как дополнительный элемент:

• транспортной безопасности;
• производственной безопасности;
• корпоративного контроля;
• управления автопарком;
• профилактики управления транспортом в состоянии алкогольного опьянения.

Монтаж

АЛКОЗАМОК-М СМАРТ требует профессиональной установки в транспортное средство.

При монтаже необходимо учитывать:

• напряжение бортовой сети;
• электрическую схему автомобиля;
• расположение анализатора;
• расположение блока интеграции;
• подключение внешнего реле;
• возможность CAN-интеграции;
• условия эксплуатации;
• доступность устройства для водителя;
• защиту компонентов от воздействия воды;
• требования производителя.

Комплект поставки

В основной комплект входят:

Анализатор паров этанола в выдыхаемом воздухе АЛКОЗАМОК-М — 1 шт.

Блок интеграции — 1 шт.

Комплект монтажных частей — 1 комплект

Паспорт — 1 шт.

Руководство по эксплуатации — 1 шт.

Инструкция по монтажу — 1 шт.

Серверное программное обеспечение «Алкозамок-М СМАРТ» — поставляется по запросу заказчика

Соответствие техническим регламентам

Изделие соответствует требованиям:

• ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Срок службы

Назначенный срок службы изделия: 5 лет.

Преимущества

• интеграция непосредственно в транспортное средство;
• аутентификация водителя;
• автоматический контроль наличия паров этанола;
• время анализа не более 2 секунд;
• регулируемый порог 0,05–0,30 мг/л;
• шаг настройки 0,01 мг/л;
• блокировка двигателя через реле;
• возможность CAN-интеграции;
• Bluetooth 4.2 BLE;
• питание от автомобильной сети 12/24 В;
• широкий рабочий диапазон −40…+55 °C;
• компактный анализатор;
• компактный блок интеграции;
• возможность серверной инфраструктуры;
• применение на легковом, грузовом, коммерческом и специальном транспорте;
• российское производство.
