Назначение

Радиолокационно-оптический комплекс «ЛИС-А» предназначен для обнаружения, сопровождения и распознавания воздушных, наземных и надводных объектов.

Одно из основных направлений применения — обнаружение беспилотных воздушных судов малого и сверхмалого классов на подступах к охраняемому объекту.

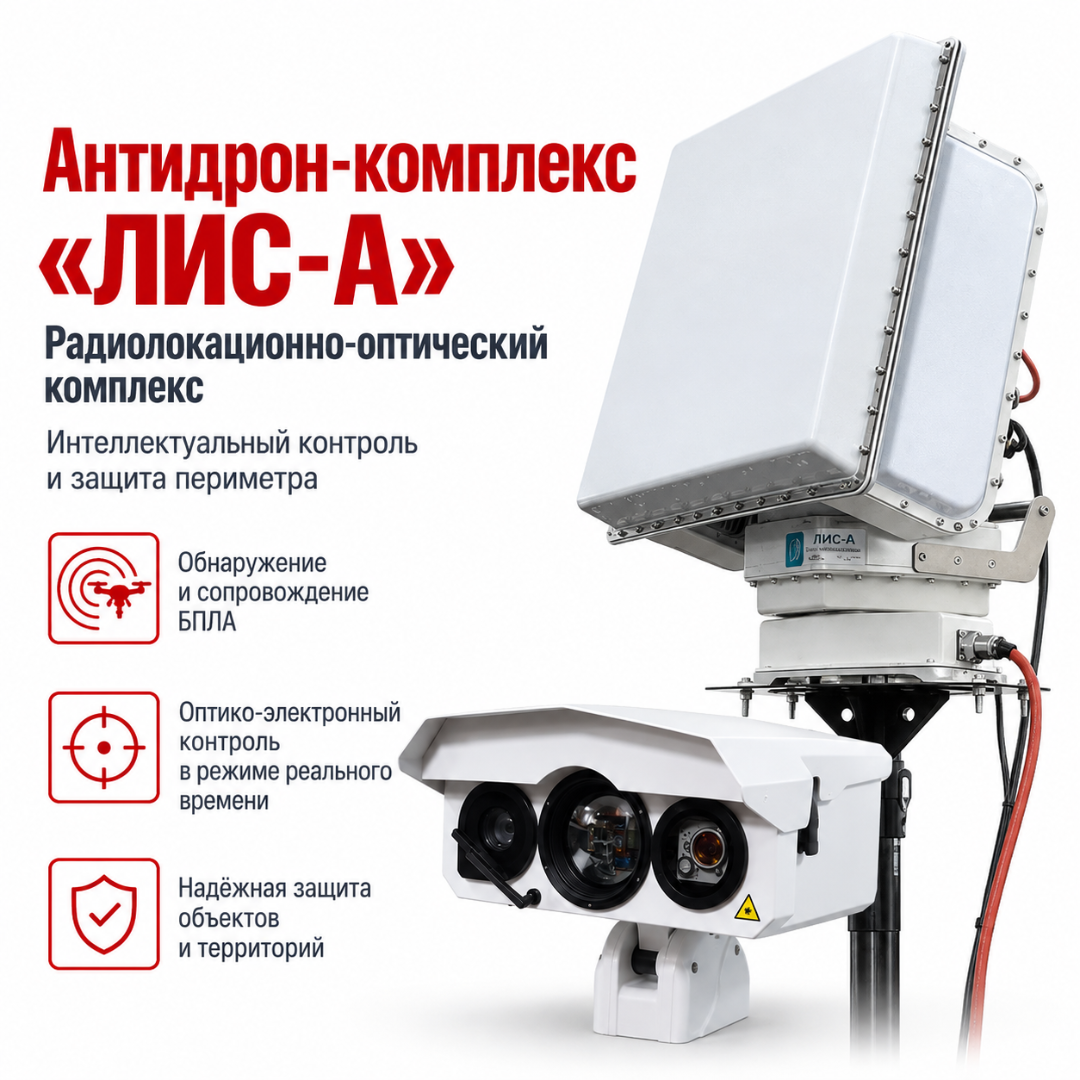

Архитектура комплекса

«ЛИС-А» объединяет три основных компонента:

• радиолокационную станцию «Лори»;
• оптико-электронную систему «Сигма»;
• специализированное программное обеспечение.

Радиолокационный и оптико-электронный каналы работают в едином информационном пространстве.

Радиолокационная станция «Лори»

РЛС осуществляет первичное обнаружение объекта и определяет параметры его движения.

После обнаружения формируется целеуказание для оптико-электронной подсистемы.

Радиолокационный канал позволяет вести непрерывный обзор контролируемого воздушного пространства независимо от уровня освещенности.

Оптико-электронная система «Сигма»

ОЭС «Сигма» включает телевизионный и тепловизионный каналы.

Она используется для:

• визуальной верификации обнаруженного объекта;
• автоматического сопровождения;
• распознавания класса цели;
• уменьшения количества ложных тревог.

Поворотная платформа обеспечивает круговой обзор по горизонтали.

Тепловизионный канал

Тепловизионный канал позволяет наблюдать объекты при отсутствии естественного освещения.

Это расширяет возможности системы:

• ночью;
• в условиях недостаточной освещенности;
• при сложном визуальном фоне;
• при круглосуточном контроле охраняемой территории.

Телевизионный канал

Телевизионная камера используется для визуального подтверждения и распознавания объектов в видимом диапазоне.

Оптическая система имеет трансфокатор, позволяющий изменять масштаб наблюдаемого объекта.

Автоматическое наведение

После обнаружения цели радиолокационной станцией координаты автоматически передаются оптико-электронной системе.

ОЭС поворачивается в направлении обнаруженного объекта и начинает его визуальное сопровождение.

Это сокращает нагрузку на оператора по сравнению с ручным поиском объекта камерой.

Автоматическое сопровождение

Комплекс обеспечивает автоматическое сопровождение обнаруженных объектов.

В программном интерфейсе могут отображаться:

• координаты;
• траектория;
• скорость движения;
• визуальное изображение;
• класс объекта;
• тревожные события.

Нейросетевая классификация

Программное обеспечение использует алгоритмы автоматической классификации.

Система предназначена для разделения обнаруженных объектов по классам, включая:

• беспилотные воздушные суда;
• птиц;
• людей;
• транспортные средства;
• другие контролируемые объекты.

Производитель заявляет ошибку нейросетевого распознавания менее 1 % в предусмотренных условиях применения.

Фактическая результативность зависит от типа цели, дальности, фона, метеоусловий и конфигурации комплекса.

Снижение ложных тревог

Совместное применение радара и оптики позволяет подтверждать радиолокационную отметку визуальным и тепловизионным каналами.

Такой принцип особенно важен при необходимости отличать малоразмерные беспилотники от птиц и других объектов со схожими характеристиками движения.

Круговой контроль

Заявленная зона радиолокационного обзора по азимуту:

360°.

Это позволяет использовать комплекс для формирования круговой зоны контроля вокруг объекта при соответствующей проектной конфигурации.

Дальность работы

Для комплекса производитель указывает:

инструментальная дальность РЛС — до 5000 м.

Для типового БПЛА класса DJI Phantom 4 в технической презентации ООО «ЭЛИАРС» заявлена дальность радиолокационного обнаружения:

до 3000 м.

Фактическая дальность зависит от:

• эффективной отражающей поверхности цели;
• высоты и траектории;
• рельефа;
• радиолокационной обстановки;
• места установки;
• метеорологических условий.

Поэтому для коммерческого предложения дальность должна уточняться под конкретный объект.

Оптическое распознавание

В технических материалах разработчика для типовой цели заявлены расчетные значения распознавания:

видимый канал — до 1500 м;

инфракрасный канал — до 1000 м.

Для отдельных конфигураций оптической системы показатели могут отличаться.

Скорость целей

Комплекс предназначен для наблюдения объектов, движущихся со скоростью до:

230 км/ч.

Это позволяет применять его для контроля широкого спектра малоразмерных воздушных и наземных объектов.

Работа в сложных климатических условиях

Рабочий температурный диапазон комплекса:

от −40 до +50 °C.

Комплекс предназначен для непрерывной круглосуточной работы.

Формирование тревожных событий

При обнаружении и подтверждении объекта система может автоматически сформировать тревожное событие для оператора.

Это позволяет использовать «ЛИС-А» как один из элементов единого комплекса безопасности предприятия.

Интеграция

Комплекс может интегрироваться:

• в автоматизированную систему управления объекта;
• в систему видеонаблюдения;
• в инженерно-технические средства охраны;
• в ситуационный центр;
• с внешними системами реагирования.

Конкретные интерфейсы и состав интеграции определяются проектом.

Реагирование

Базовая задача «ЛИС-А» — обнаружение, сопровождение, классификация и выдача информации о подтвержденной цели.

Средства радиоэлектронного противодействия не следует автоматически считать штатной частью любой комплектации.

При необходимости они могут подключаться как отдельная внешняя подсистема при наличии правовых оснований и соответствующей проектной конфигурации.

Защита промышленных объектов

Комплекс может использоваться для воздушного мониторинга:

• крупных заводов;
• производственных площадок;
• складских комплексов;
• логистических центров;
• объектов с протяженным охраняемым периметром.

Нефтегазовая промышленность

Возможные объекты применения:

• нефтеперерабатывающие заводы;
• нефтебазы;
• резервуарные парки;
• газоперерабатывающие предприятия;
• объекты добычи и транспортировки углеводородов.

Энергетика

Комплекс может включаться в систему безопасности:

• электростанций;
• подстанций;
• объектов электросетевого комплекса;
• другой энергетической инфраструктуры.

Транспортная инфраструктура

Возможные направления применения:

• аэродромы;
• аэропортовая инфраструктура;
• железнодорожные объекты;
• морские и речные порты;
• крупные транспортные терминалы.

Конкретное применение должно соответствовать действующим требованиям и ограничениям для объекта.

Преимущества

• Радиолокационный и оптический каналы в одном комплексе.
• Обнаружение малоразмерных БПЛА.
• Автоматическое сопровождение.
• Автоматическое наведение ОЭС по данным РЛС.
• Телевизионный канал.
• Тепловизионный канал.
• Круглосуточное наблюдение.
• Нейросетевая классификация.
• Распознавание БПЛА и других классов объектов.
• Снижение количества ложных тревог.
• Формирование тревожных событий.
• Отображение траекторий на карте.
• Интеграция в систему безопасности объекта.
• Круговой радиолокационный обзор.
• Работа от −40 до +50 °C.
• Российская разработка.
• Конфигурация под конкретный объект.

Подходит для

• промышленных предприятий;
• объектов критической информационной инфраструктуры;
• энергетических объектов;
• нефтегазовых предприятий;
• НПЗ;
• нефтебаз;
• резервуарных парков;
• аэродромов;
• транспортной инфраструктуры;
• портов;
• логистических комплексов;
• режимных объектов;
• территорий с повышенными требованиями к охране;
• ситуационных центров;
• служб корпоративной безопасности.
