Назначение

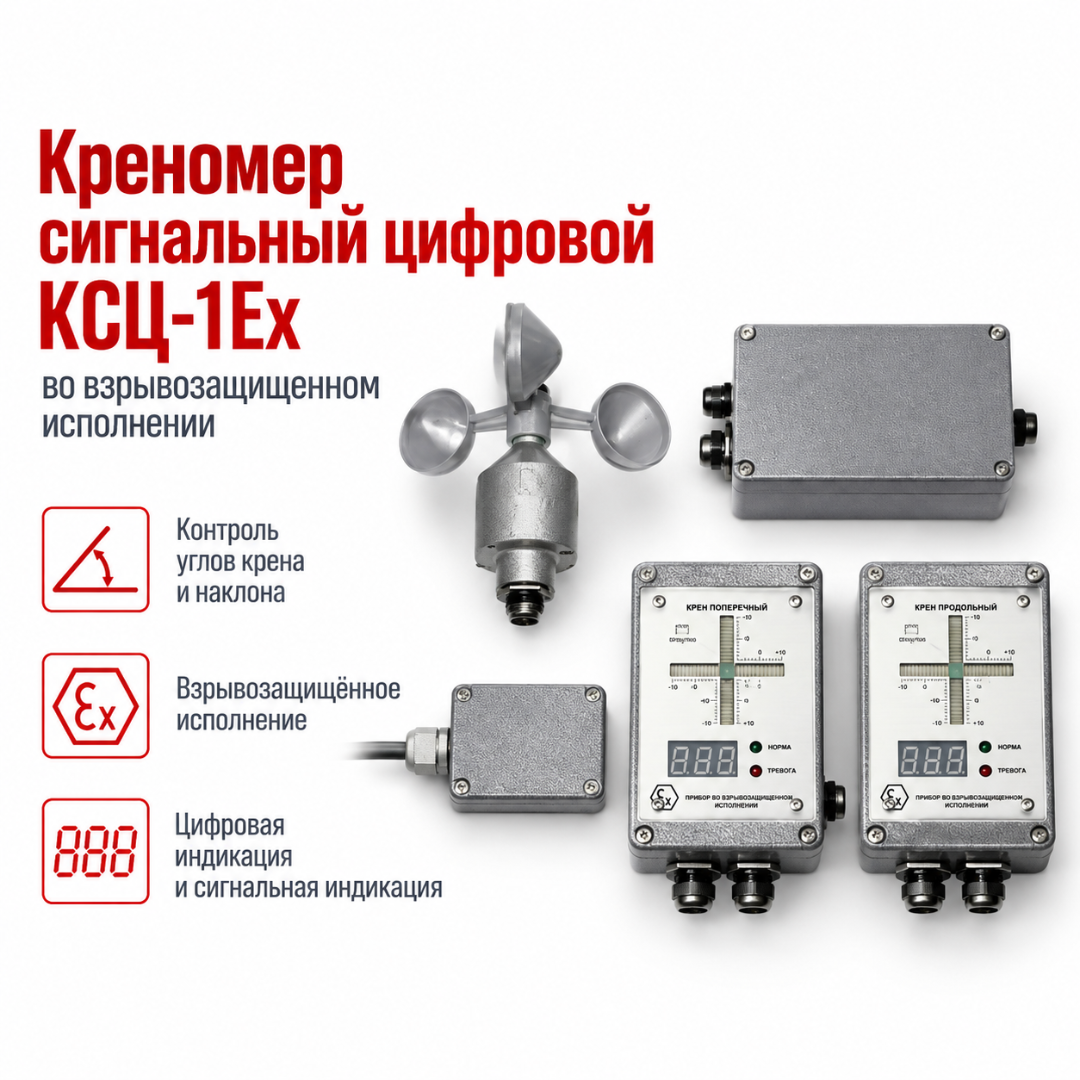

КСЦ-1Ех предназначен для установки на грузоподъемные механизмы и технологические агрегаты, безопасность работы которых связана с контролем горизонтального положения рабочей платформы.

Основная задача прибора — своевременно обнаруживать отклонение платформы от горизонтального положения и предупреждать оператора о приближении к предельному углу.

Контроль по двум координатам

Датчик КСЦ-1ДЕх контролирует наклон по двум взаимно перпендикулярным осям:

• X;
• Y.

Для определения состояния платформы прибор рассчитывает результирующий угол с учетом отклонений по обеим координатам.

Диапазон контроля

Диапазон контроля углов наклона: от 0 до ±1,5°.

Дискретность световой индикации: 0,15°.

Допускаемая погрешность срабатывания и индикации дискретных значений: не более ±0,075°.

Предварительная сигнализация

При достижении угла: 1,25°

формируется предварительный сигнал: «ВНИМАНИЕ».

Сигнализация имеет прерывистый характер и предупреждает оператора о приближении к предельному наклону.

Аварийная сигнализация

При достижении: 1,5°

включается непрерывная аварийная сигнализация: «ОПАСНО».

Одновременно может формироваться управляющий сигнал во внешнюю исполнительную цепь.

Светодиодная индикация

Выносной индикатор имеет две взаимно перпендикулярные светодиодные линейки.

Они показывают направление отклонения платформы по координатам X и Y.

В центре расположен индикатор горизонтального положения.

По каждому направлению предусмотрено по 10 дискретных элементов.

Внешняя блокировка

КСЦ-1Ех позволяет подключать внешнюю исполнительную цепь.

Контакты реле:

• замыкаются при достижении предельного угла около 1,5°;
• размыкаются при снижении угла приблизительно до 1,25°.

Максимальная нагрузка контактов:

5 А при 32 В постоянного напряжения.

Функция может использоваться в составе системы безопасности агрегата для формирования сигнала блокировки или другого управляющего воздействия.

Взрывозащищенное исполнение

КСЦ-1Ех предназначен для эксплуатации во взрывоопасных газовых средах в соответствии с Ex-маркировкой входящих устройств.

Применяется в помещениях и наружных установках, где требуется взрывозащищенное электрооборудование.

Прибор не предназначен для подземных выработок и применений, связанных с производством или переработкой взрывчатых веществ.

Маркировка взрывозащиты

Основные устройства имеют следующую маркировку:

Датчик КСЦ-1ДЕх — 1Ex ib IIC T3 Gb.
Датчик скорости ветра ДСВ-2 — 1Ex ib IIC T3 Gb.
Выносной индикатор КСЦ-1ИЕх — 1Ex ib IIC T3 Gb.
Блок контроля КСЦ-1Ех — 1Ex ib IIC T3 Gb.
Блок искрозащиты КСЦ-1БЕх — [Ex ib Gb] IIC.

Вид взрывозащиты основан на применении искробезопасных электрических цепей.

Блок искрозащиты

КСЦ-1БЕх обеспечивает питание датчика и выносных индикаторов по искробезопасной цепи.

Блок устанавливается:

вне взрывоопасной зоны.

Это является важным условием правильного монтажа системы.

Датчик наклона КСЦ-1ДЕх

Датчик включает преобразователь угла наклона, термокомпенсацию и электронную систему обработки.

Информация о положении платформы передается в блок индикации в цифровом виде.

Конструкция предусматривает устойчивую работу при вибрации и динамических воздействиях промышленного оборудования.

Датчик скорости ветра ДСВ-2

В штатный состав КСЦ-1Ех входит датчик скорости ветра ДСВ-2.

Он используется для контроля ветровой обстановки совместно с системой креномера.

Длина штатного кабеля ДСВ-2:

15 м.

Точный метрологический диапазон канала скорости ветра рекомендуется указывать по документации конкретного ДСВ-2 и поставляемой версии системы, а не переносить автоматически характеристики отдельных анемометров.

Кабель датчика наклона

Датчик КСЦ-1ДЕх поставляется с кабелем:

15 м.

Это позволяет разнести чувствительный элемент на рабочей платформе и блоки индикации/управления.

Применение в нефтегазовой отрасли

Основная область применения КСЦ-1Ех:

• мобильные подъемные агрегаты;
• агрегаты капитального ремонта скважин;
• агрегаты текущего ремонта скважин;
• нефтяные вышки;
• газовые вышки;
• буровое и ремонтное оборудование;
• другое оборудование, эксплуатируемое во взрывоопасных зонах.

Подъемные агрегаты

На подъемном агрегате датчик устанавливается на рабочей платформе.

Выносной индикатор размещается в зоне визуального контроля оператора.

Такое исполнение позволяет контролировать правильность установки агрегата перед началом работ и отслеживать изменение наклона во время эксплуатации.

Промышленная безопасность

Креномер выполняет функцию предупредительного и аварийного контроля.

При превышении допустимого наклона система:

• предупреждает оператора;
• включает аварийную сигнализацию;
• может воздействовать на внешнюю исполнительную цепь.

Это позволяет интегрировать КСЦ-1Ех в комплекс приборов безопасности подъемного агрегата.

Климатическое исполнение

Климатическое исполнение: У1.

Рабочая температура: от −40 до +50 °C.

Относительная влажность: до 98 % при +35 °C.

Питание

Рабочий диапазон напряжения питания: 18–32 В постоянного тока.

Для обеспечения требований взрывозащиты руководство предусматривает питание от аккумуляторной батареи номинальным напряжением: 24 В.

Потребляемая мощность креномера: не более 12 В·А.

Защита корпусов

Степень защиты:

Датчик КСЦ-1ДЕх — IP56.
Выносной индикатор — IP56.
Блок питания — IP54.

Срок службы

Установленный срок службы: 10 лет.

Гарантийный срок эксплуатации производителя: 12 месяцев с момента отгрузки, при соблюдении условий эксплуатации, транспортирования и хранения.

Преимущества

• Взрывозащищенное исполнение.
• Контроль наклона по двум осям X и Y.
• Диапазон 0…±1,5°.
• Дискретность 0,15°.
• Погрешность не более ±0,075°.
• Предупреждение при 1,25°.
• Аварийная сигнализация при 1,5°.
• Светодиодная индикация направления наклона.
• Прерывистая и постоянная звуковая сигнализация.
• Релейный выход на внешнюю исполнительную цепь.
• Датчик скорости ветра ДСВ-2 в составе.
• Кабели датчиков по 15 м.
• Искробезопасные цепи.
• Питание от бортовой сети 24 В.
• Работа от −40 до +50 °C.
• Климатическое исполнение У1.
• Для нефтегазовой отрасли.
• Для подъемных агрегатов ремонта скважин.
• Российское производство.

Подходит для

• нефтегазодобывающих предприятий;
• сервисных компаний КРС и ТРС;
• мобильных подъемных агрегатов;
• агрегатов ремонта нефтяных скважин;
• агрегатов ремонта газовых скважин;
• буровых установок;
• нефтяных и газовых вышек;
• опасных производственных объектов;
• грузоподъемных механизмов во взрывоопасных зонах;
• специализированной промышленной техники.
